Chiedi a qualsiasi ingegnere elettrico di nominare la parte più critica di un gruppo di quadri a bassa tensione e la risposta sarà probabilmente l'interruttore. O forse il sezionatore. Forse il sistema di sbarre. Raramente qualcuno menziona gli accessori. Tuttavia, i team di manutenzione esperti conoscono una realtà diversa: un sistema di quadri si guasta più spesso sul contatto ausiliario, sulla morsettiera, sul meccanismo di interblocco o sull'indicatore luminoso che sul percorso di alimentazione principale. L'interruttore può essere il cuore del quadro, ma gli accessori ne sono il sistema nervoso.

Riccocapisce questa distinzione. Come produttore focalizzato suaccessori per quadri di bassa tensione, l'azienda produce componenti che abilitano, monitorano, proteggono e controllano le apparecchiature primarie (interruttori automatici, sezionatori, sbarre collettrici, fusibili e dispositivi di misurazione), tutti alloggiati all'interno di robusti involucri metallici. Operando a tensioni fino a 1.000 volt, questi accessori servono impianti di produzione industriale, edifici commerciali, impianti di energia rinnovabile e progetti infrastrutturali tra cui aeroporti, ferrovie e impianti di trattamento delle acque.Ma prima di esaminare l’ingegneria specifica degli accessori, una domanda merita una risposta: perché i componenti secondari spesso contano più di quelli primari?

I punti di guasto nascosti nei quadri di bassa tensione

L’analisi statistica dei guasti della distribuzione elettrica rivela un modello coerente. I principali componenti di alimentazione (contatti dell'interruttore automatico, giunti delle sbarre collettrici e lamelle di sezionamento) si guastano a intervalli prevedibili in base ai cicli di carico e all'esposizione ambientale. Questi fallimenti possono essere anticipati e programmati.

Gli accessori si guastano in modo imprevedibile. Un contatto ausiliario che si ossida prematuramente provoca la perdita di feedback in un circuito di controllo, interrompendo un processo anche se il percorso di alimentazione principale rimane intatto. Una morsettiera che si allenta a causa dei cicli termici crea connessioni intermittenti che spingono i team di manutenzione a dare la caccia ai fantasmi. Un interblocco meccanico che impedisce la chiusura di un interruttore, disabilitando un intero alimentatore.

Questi accessori per quadri di bassa tensione non sono abbellimenti opzionali. Sono necessità funzionali. Senza accessori adeguati, i componenti principali non possono essere monitorati, controllati o coordinati.

Cosa fanno effettivamente gli accessori per quadri di bassa tensione

Il termine "accessori" ne sottolinea l'importanza. A more accurate description would be "support systems." All'interno di un tipico quadro di comando a bassa tensione, gli accessori svolgono cinque distinte categorie di lavoro.

Monitoraggio e indicazione

Gli operatori devono conoscere lo stato di ciascun circuito senza aprire le porte o rimuovere le coperture. Gli accessori di questa categoria includono:

• Contatti ausiliari che seguono la posizione dei contatti principali dell'interruttore: aperti o chiusi, sganciati o ripristinati
• Indicatori luminosi che mostrano la presenza di alimentazione, lo stato dell'interruttore o le condizioni di allarme
• Misuratori e trasduttori che misurano tensione, corrente, potenza e frequenza
• Moduli di comunicazione che inviano dati sullo stato ai sistemi di gestione degli edifici o ai sistemi di controllo di supervisione e acquisizione dati

Senza questi accessori del quadro di bassa tensione, l'operatore non ha visibilità nel sistema di distribuzione. Il quadro diventa una scatola nera.

Controllo e interblocco

Più sorgenti che alimentano lo stesso bus richiedono un coordinamento per impedire il backfeed o il funzionamento in parallelo. Gli accessori che consentono il controllo includono:

• Sganci di sgancio che aprono un interruttore in remoto da un pannello di controllo o da un circuito di arresto di emergenza
• Sganciatori di minima tensione che fanno scattare l'interruttore quando la tensione di alimentazione scende al di sotto di una soglia
• Interblocchi a chiave che impediscono meccanicamente operazioni in conflitto, ad esempio impedendo la chiusura dell'interruttore del generatore mentre l'interruttore della rete è chiuso
• Operatori a motore che aprono o chiudono gli interruttori sotto il controllo del motore anziché con lo sforzo manuale

Questiaccessori per quadri di bassa tensionetrasformare un dispositivo ad azionamento manuale in un sistema integrato di protezione e controllo.

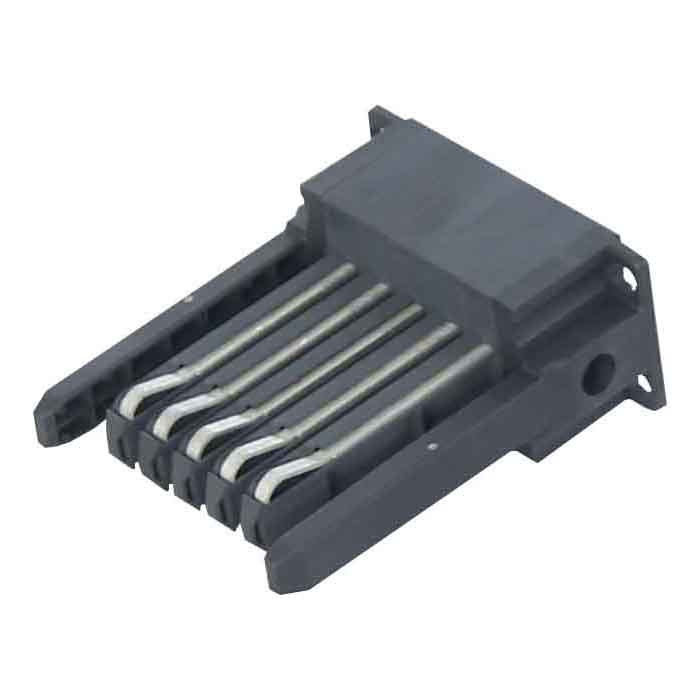

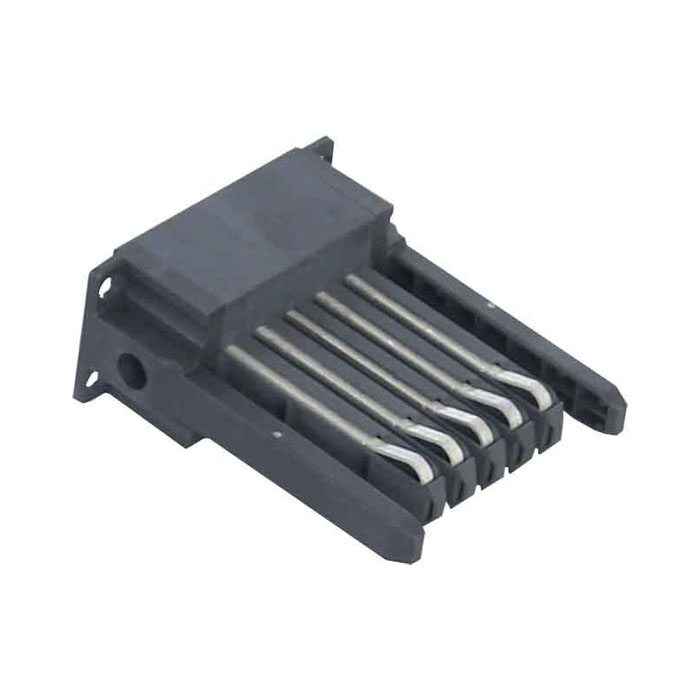

Connessione e terminazione

L'energia non può fluire attraverso i componenti che non sono collegati correttamente. Gli accessori di terminazione includono:

• Morsettiere per cablaggio di controllo, predisposte per l'identificazione e l'accesso
• Capicorda e connettori dimensionati per tipi di conduttori e valori di corrente specifici
• Collegamenti e giunti sbarre progettati per la dilatazione termica senza allentamenti

Accessori inadeguati del quadro di bassa tensione nei punti di connessione generano calore, che accelera l'invecchiamento dell'isolamento e alla fine provoca guasti.

Supporto meccanico e posizionamento

I componenti devono rimanere dove sono posizionati. Gli accessori meccanici includono:

• Staffe e guide di montaggio per interruttori automatici e altri dispositivi
• Interblocchi delle porte che impediscono l'apertura mentre l'interruttore è acceso
• Gestire i meccanismi e i collegamenti che trasferiscono il movimento dell'operatore ai meccanismi dell'interruttore

Questi accessori per quadri di comando a bassa tensione sembrano elementari finché non si guastano: a quel punto l'intero assieme diventa pericoloso o inutilizzabile.

Protezione ambientale

I quadri installati in ambienti polverosi, umidi o corrosivi richiedono accessori di tenuta e filtraggio:

• Guarnizioni e sigilli per porte di armadi
• Filtri per aperture di ventilazione
• Riscaldatori per evitare la formazione di condensa
• Indicatori di umidità

Per gli accessori di questo tipo per quadri di bassa tensione, il costo è minimo rispetto al costo dei guasti dovuti alla corrosione.

Funzionalità di sicurezza integrate nel design degli accessori

I moderni quadri di bassa tensione incorporano caratteristiche di sicurezza che si basano su componenti accessori. Questi non sono componenti aggiuntivi; sono parte integrante della conformità normativa e della protezione del personale.

Protezione dall'arco elettricorichiede che l'involucro del quadro contenga o reindirizzi l'energia dell'arco. Le chiusure delle porte, le finestre di ispezione e i pannelli di scarico della pressione, tutti accessori, determinano se un arco elettrico ferisce l'operatore o rimane confinato.

Protezione da sovraccaricorichiede che lo sganciatore nell'interruttore riceva segnali di corrente accurati. I trasformatori di corrente e di tensione sono accessori, ma la loro precisione determina se l'interruttore scatta al livello di sovraccarico previsto o consente danni alle apparecchiature.

Interruzione per cortocircuitorichiede che i contatti dell'interruttore si aprano rapidamente e completamente. Il meccanismo operativo, comprese molle, collegamenti e chiusure, è un sistema accessorio. Its condition determines whether the breaker clears the fault or explodes.

Per questi motivi, specificare accessori per quadri di bassa tensione allo stesso livello di qualità dei componenti principali non è un'ingegneria conservativa. È una pratica standard.

Modularità e flessibilità: vantaggi legati agli accessori

Uno dei vantaggi più frequentemente citati dei quadri di bassa tensione è la modularità. Questa modularità esiste perché gli accessori sono progettati per essere aggiunti, rimossi o sostituiti senza disturbare il bus di alimentazione principale.

Uno stabilimento che aggiunge una nuova linea di produzione può inserire un ulteriore interruttore di alimentazione in una linea di quadri esistente. Il processo richiede staffe di montaggio (accessorio), supporti per sbarre collettrici (accessorio), morsettiere del cablaggio di controllo (accessorio) e maniglie delle porte (accessorio). La sbarra principale e gli interruttori esistenti rimangono intatti.

Allo stesso modo, il passaggio dal funzionamento manuale a quello remoto richiede l'aggiunta di un comando a motore (accessorio) e di un modulo di comunicazione (accessorio). L'interruttore stesso, il costoso componente principale, rimane al suo posto.

Questa flessibilità non è casuale. Gli accessori del quadro di bassa tensione sono progettati secondo dimensioni e interfacce standard, consentendo configurazioni combinabili. La gamma di prodotti Riche supporta tale modularità su più fattori di forma.

Gestione energetica attraverso l'integrazione degli accessori

Le caratteristiche di efficienza energetica nei quadri di bassa tensione dipendono interamente dagli accessori. L'interruttore principale trasporta corrente ma non la misura né la gestisce. La gestione dell’energia avviene attraverso dispositivi accessori:

• Misuratori di potenza che campionano le forme d'onda di tensione e corrente per calcolare la potenza reale, la potenza reattiva, il fattore di potenza e la distorsione armonica
• Trasformatori di corrente che riducono la corrente primaria a livelli sicuri per gli ingressi dei misuratori
• Gateway di comunicazione che aggregano i dati provenienti da più alimentatori e li trasmettono al software di gestione dell'energia
• Bobine dei contattori e relè di controllo che consentono la riduzione del carico durante i periodi di picco della domanda

Senza questi accessori per quadri a bassa tensione, una struttura non può implementare la gestione della domanda, non può monitorare il consumo energetico per linea di processo e non può verificare i risparmi derivanti dai progetti di efficienza.

L'affermazione secondo cui i moderni quadri di manovra a bassa tensione "aiutano a ottimizzare il consumo energetico e a ridurre i costi operativi" è vera, ma solo quando il pacchetto di accessori include i necessari dispositivi di monitoraggio e controllo.

Ambienti applicativi e selezione degli accessori

Applicazioni diverse impongono requisiti diversi agli accessori del quadro di bassa tensione. Le soluzioni standard non si adattano a tutti i casi.

Impianti di produzione industrialeavvertire vibrazioni provenienti da macchinari vicini. Gli accessori in questo ambiente necessitano di morsettiere resistenti alle vibrazioni, hardware di bloccaggio e connessioni bus flessibili che assorbano il movimento senza allentarsi.

Edifici commercialiinclusi ospedali e data center richiedono un'elevata disponibilità. Gli accessori devono includere contatti di monitoraggio ridondanti, dispositivi di bypass e indicatori che mostrino le esigenze di manutenzione in sospeso prima che si verifichi un guasto.

Impianti di energia rinnovabileaffrontare ampi sbalzi di temperatura e l'esposizione ai raggi UV per gli involucri esterni. Gli accessori necessitano di temperature nominali estese, materiali stabili ai raggi UV e sigillatura contro l'ingresso di polvere e umidità.

Progetti infrastrutturalicome gli aeroporti e gli impianti di trattamento delle acque, hanno requisiti di lunga durata. Gli accessori devono essere disponibili per decenni di cicli di sostituzione e il produttore deve fornire supporto a lungo termine.

La posizione di Richge come fornitore di accessori per quadri di bassa tensione al servizio di queste diverse applicazioni implica una gamma di prodotti sufficientemente ampia da soddisfare le esigenze specifiche di ciascun ambiente.
