Serie di raccordi

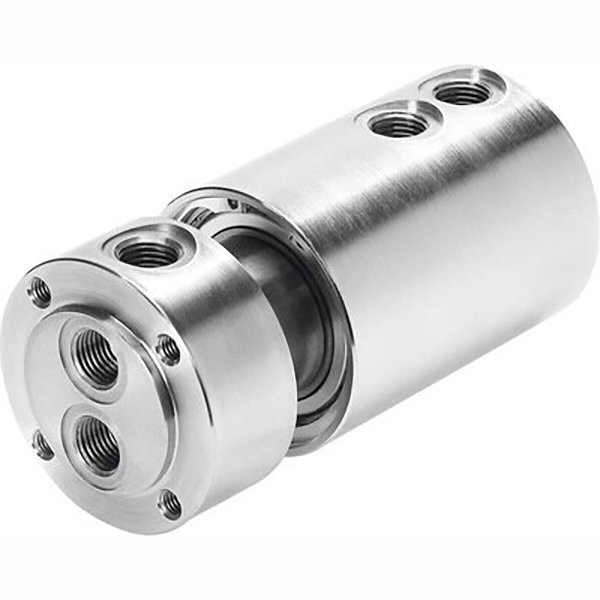

Giunto rotante pneumatico serie SOLIH GF, giunto rotante ad aria rotante a 360° per automazione. Versioni a passaggio singolo e multiplo, doppio uso vuoto/positivo 0,095-1,0 MPa, max 300 giri/min, guarnizione del cuscinetto di precisione a bassa coppia, corpo in lega di alluminio. Attacchi M5-G1/2, compatibili con raccordi istantanei. Ideale per tavole rotanti, piastre indicizzatrici, giunti robot, dispositivi rotanti e controllo pneumatico rotativo multicircuito.

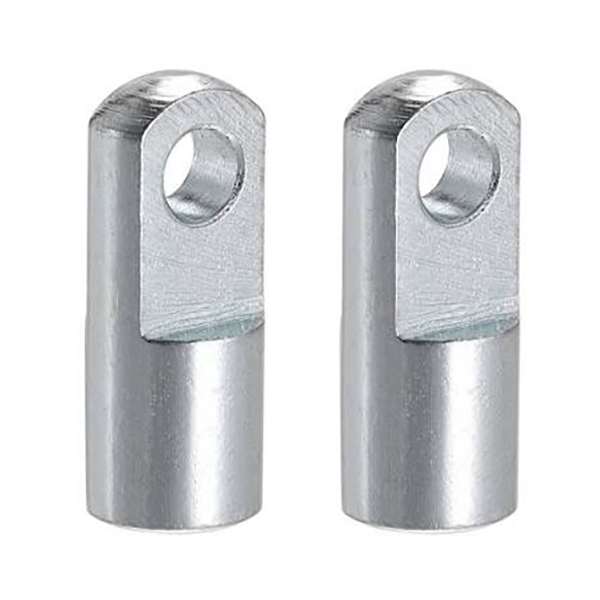

Cerniera singola tipo SOLH I per estremità stelo di cilindro pneumatico, connettore incernierato a U a basso costo con oscillazione di ±5°. Costruzione in acciaio al carbonio/inox, filettatura femmina M10×1,25 M36×2,0 corrispondente a cilindri con alesaggio 32-200 mm, foro perno φ10-36 mm. Compatibile con AirTAC/SMC/denominazione domestica (F M10×1.25I, I 32, CA2 40 I). Ideale per carichi push pull, guide lineari e meccanismi ribaltabili.

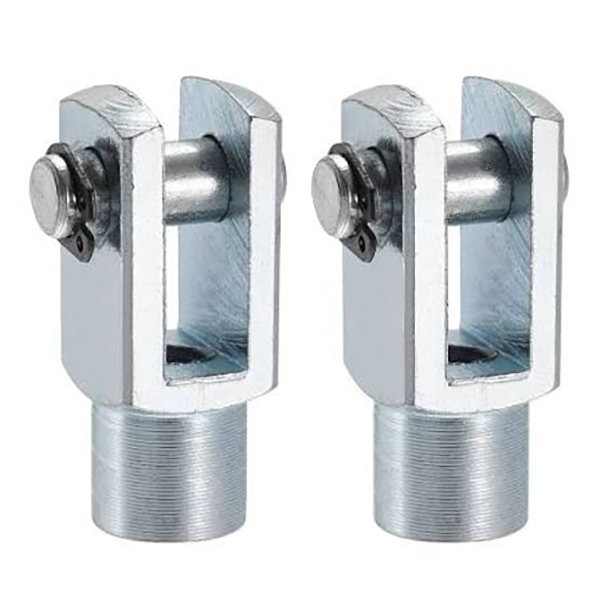

Giunto con cerniera a doppia orecchio tipo SOLH Y per estremità stelo di cilindro pneumatico, connettore a forcella standard intercambiabile con parti SMC/AirTAC. Filettatura interna M10×1,25-M27×2 corrispondente a fori da 32-125 mm, foro perno φ10-27 mm, oscillazione su piano singolo ±5°. Acciaio al carbonio annerito/zincato o acciaio inossidabile. Ideale per ganci di carico ad orecchio singolo con elevata portata nei meccanismi push pull e articolati.

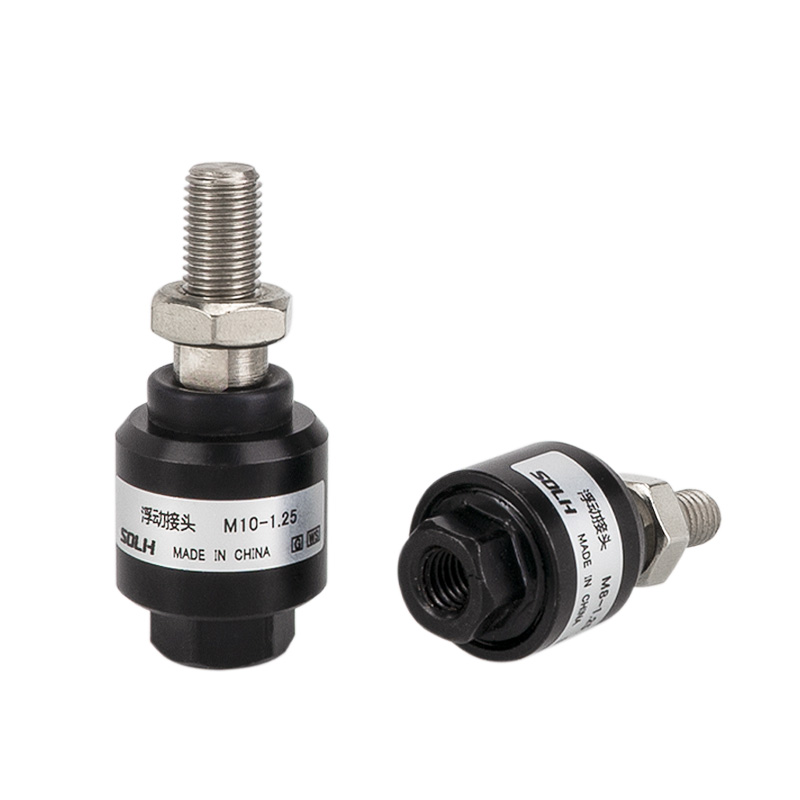

SOLH Giunto flottante tipo F per estremità stelo cilindro pneumatico, connettore di compensazione testa sferica flessibile. Assorbe il disallineamento assiale/radiale (assiale ±1,5 mm, angolare ±2°~±5°), elimina la forza laterale e protegge le guarnizioni del cilindro. Filettature M6×1.0-M20×1.5 corrispondenti a fori da 16-100 mm, alluminio anodizzato o acciaio inossidabile 304. Intercambiabile con la serie AirTAC F, SMC JAF/JAHF. Ideale per raccordi a pressare, linee di assemblaggio e trasporti a corsa lunga.

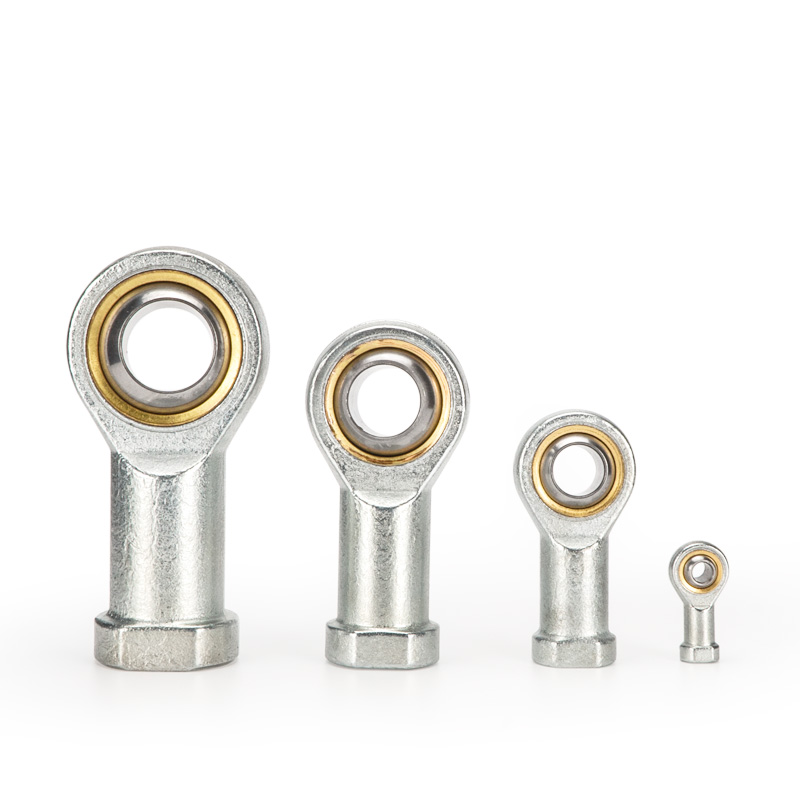

Cuscinetto per estremità stelo fish eye tipo SOLH U per estremità stelo cilindro pneumatico, giunto universale snodato a 360° con oscillazione di ±13°~±15°. Compensa la deviazione coassiale fino a 2 mm, elimina la forza laterale e protegge le guarnizioni del cilindro. Filettature M6×1.0-M27×2 corrispondenti a fori da 16-125 mm, opzioni in acciaio per cuscinetti/rame autolubrificante/acciaio inossidabile 304. AirTAC F-U e SMC PHS intercambiabili. Ideale per meccanismi di carico ad alta velocità, eccentrici e multiangolari.

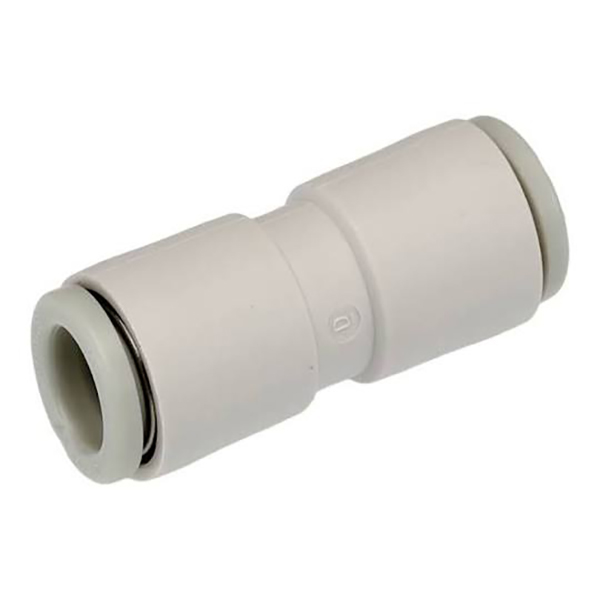

Raccordo a innesto diritto one touch SOLH KQ2H, sostituzione diretta per SMC KQ2H. Corpo in POM, filetto in ottone nichelato, guarnizione in NBR. Funziona con aria compressa fino a 1,0 MPa e vuoto fino a -95 kPa. Copre tubi PU/PA Φ2-Φ16, filettature coniche metriche M e R, configurazioni a diametro uguale e riducenti. Ideale per generatori di vuoto, microcilindri e tubazioni pneumatiche di automazione confinata.

Attacco rapido pneumatico autobloccante SOLH tipo C, design autobloccante con sfera in acciaio per funzionamento con una sola mano. Guarnizione NBR, pressione di esercizio 0-1,0 MPa. Opzioni in acciaio/plastica nichelato. Serie PP10~PP40, PF/PH/SP/SM per tubo in PU Φ4×6~Φ8×12 e filettature G1/4, G3/8, G1/2. Marchio incrociato intercambiabile con SMC e AirTAC. Ampiamente utilizzato per compressori d'aria, utensili pneumatici e linee pneumatiche di generatori di vuoto.
