Elettrovalvola serie 5V | Valvola di controllo pneumatica a bassa potenza ad alta frequenza a 5/2 e 5/3 vie

Marca: SOLH di Riche Technology | Sostituzione completamente compatibile per l'elettrovalvola di fascia alta serie AirTAC 5 V

1. Panoramica del prodotto

     La serie SOLH 5V è un'elettrovalvola direzionale pneumatica a 5 porte di fascia alta completamente intercambiabile con la serie 5V originale AirTAC. Copre5/2 vie a due posizioni E5/3 vie a tre posizioni tipi funzionali. Adottando una struttura di scorrimento della bobina avanzata con design della bobina a risparmio energetico a bassa potenza, è caratterizzato da una durata di servizio ultra lunga, commutazione stabile ad alta frequenza e basso tasso di guasto. Con la struttura dello scarico pilota interno e il grado di protezione IP65, è facile pulire ambienti di lavoro come l'elettronica, gli alimenti e le cure mediche. Utilizzata professionalmente per il controllo alternativo di cilindri a doppio effetto, è la valvola di controllo principale preferita per i sistemi pneumatici automatizzati di alto livello.

  1.1 Definizione delle porte e delle funzioni principali

     • Configurazione a 5 porte: P (ingresso aria principale), A/B (doppie uscite di lavoro), R/S (doppie porte di scarico indipendenti)

     • 5/2 vie a due posizioni: Funzione di inversione a direzione singola, completa il controllo del ciclo di estensione e retrazione del cilindro

     • 5/3 vie a tre posizioni: Dotato di posizione neutra centrale, supporto del mantenimento dell'arresto del cilindro, mantenimento della pressione e funzioni di ripristino completo dello scarico

     • Applicazione principale: Specializzato per il controllo del funzionamento alternativo a corsa completa di tutti i cilindri pneumatici a doppio effetto

2. Classificazione del prodotto principale e logica funzionale

  2.1 Elettrovalvola a due punti 5/2 vie

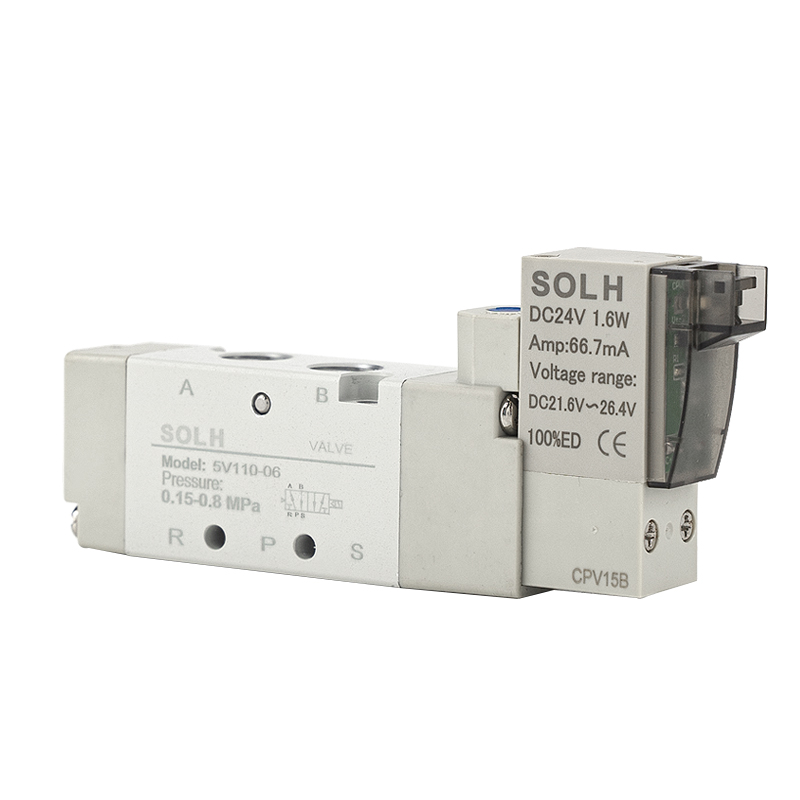

     • Comando elettrico singolo (5V110/210/310): Elettrificato per la commutazione direzionale, ripristino automatico a molla con spegnimento, adatto per il controllo jog alternativo convenzionale

     • Doppio Comando Elettrico (5V120/220/320): Elettrificato per completare l'azione di inversione, memoria dello stato di spegnimento e automantenimento, adatto per condizioni di lavoro di bloccaggio della posizione a lungo termine

  2.2 Elettrovalvola a tre punti 5/3 vie (doppio controllo elettrico)

     Tre funzioni neutre centrali opzionali per soddisfare i diversi requisiti di processo in loco:

     • 30°C (centrale chiusa): Posizione centrale attacco P chiuso, gli attacchi A/B comunicano con gli attacchi di scarico R/S, realizzando l'arresto del cilindro e il mantenimento della pressione in qualsiasi posizione di corsa

     • 30E (Scarico Centrale): Posizione centrale porta P chiusa, doppie porte A/B completamente scaricate, il cilindro si ripristina rapidamente senza pressione residua

     • 30P (mantenimento della pressione centrale): La porta P in posizione centrale comunica con le porte A/B, le porte di scarico R/S chiuse, mantenendo stabile la pressione della tubazione del sistema

3. Modelli tradizionali, calibro e parametri di flusso

4. Parametri tecnici fondamentali

5. Interpretazione rapida della codifica del modello

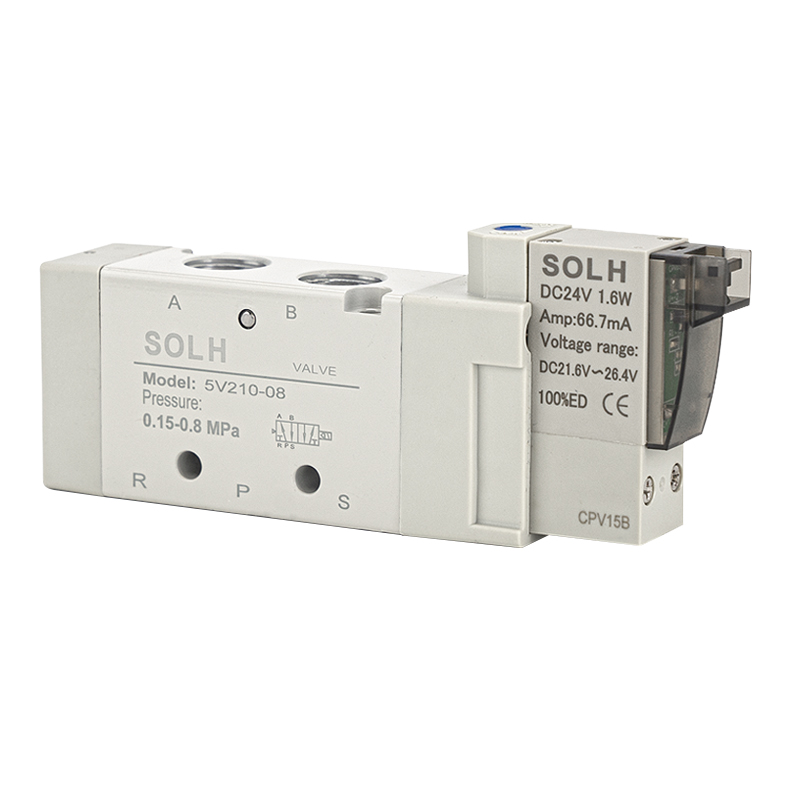

     Prendendo 5V210-08 DC24V come esempio standard

     • 5 V: Codice serie per elettrovalvola pneumatica a 5 vie 2/3 posizioni

     • 2: Specifiche della serie 200, corrispondenti ai calibri tradizionali G1/8 e G1/4

     • 10: Comando elettrico singolo a 2 posizioni;20 = tipologia a doppio comando elettrico;30C/E/P = Tipo funzionale centrale a 3 posizioni

     • 08: Calibro interfaccia G1/4;06 = G1/8;M5 = filettatura microM5

     • DC24V: Tensione nominale;B sta per DC24V,A sta per AC220V, sono disponibili più opzioni di tensione

6. Vantaggi principali del prodotto

     • Bassa potenza e durata ultra lunga: La bobina a risparmio energetico a bassa potenza da 0,9 W riduce il consumo energetico operativo a lungo termine. Adottando una struttura di tenuta della bobina ad alta precisione con bassa resistenza all'attrito, supporta oltre 30 milioni di cicli di commutazione stabili e riduce al minimo la frequenza di manutenzione successiva.

     • Risposta ultraveloce alle alte frequenze: Il design ottimizzato del passaggio dell'aria interno raggiunge un tempo di risposta di commutazione entro 0,05 secondi, adattandosi perfettamente ai requisiti di azione ciclica ad alta frequenza delle linee di produzione automatizzate.

     • Adattabilità all'ambiente pulito: La struttura di scarico pilota interna centralizzata incorporata evita l'inquinamento esterno da traboccamento di petrolio e gas, soddisfacendo pienamente gli standard di produzione puliti e privi di polvere delle industrie elettroniche, alimentari e mediche.

     • Forte integrazione e debug conveniente: Supporta l'installazione integrata del banco valvole del collettore per risparmiare spazio sull'attrezzatura. Dotato di pulsante manuale sul corpo della valvola, che facilita il debug della singola valvola e il funzionamento di prova dell'attrezzatura.

     • Prestazioni stabili e resistenti alle intemperie: Ampio intervallo di adattamento della temperatura e grado di protezione dalla polvere e dall'acqua IP65, funzionamento stabile in ambienti industriali interni ed esterni complessi.

7. Scenari applicativi tipici

     • Controllo alternativo del cilindro a doppio effetto: Ampiamente utilizzato per la movimentazione automatica, la spinta di materiali, il bloccaggio di attrezzature, il posizionamento rotatorio e altre azioni alternative pneumatiche.

     • Linee di produzione automatizzate di alto livello: Applicato a linee di saldatura automobilistiche, sigillatura e taglio di imballaggi, montaggio superficiale di dispositivi elettronici, riempimento di alimenti e altre apparecchiature di automazione di precisione.

     • Condizioni di lavoro pulite e ad alta frequenza: Tipo di valvola preferito per scenari industriali che richiedono inversioni frequenti, zero inquinamento e funzionamento continuo stabile a lungo termine.

8. Distinzione di selezione: elettrovalvola serie 5V e serie 4V

Riassunto di una frase

     La serie SOLH 5V è un'elettrovalvola pneumatica a 5/2 e 5/3 vie di fascia alta con basso consumo energetico, durata ultra lunga e prestazioni di commutazione veloci ad alta frequenza. Caratterizzata da uno scarico interno pulito e da un design impermeabile e antipolvere IP65, è la valvola di controllo ottimale per cilindri a doppio effetto e sistemi pneumatici automatizzati puliti di alto livello, completamente compatibile con la serie 5V originale AirTAC.
