Funzioni del connettore in arrivo (Jaws 3P 630A a monte)
Sono i componenti elettrici chiave nel quadro a bassa tensione R-okken, principalmente in principale
alimentatore di alimentazione a circuito; Lavorando con Busbar, prese in uscita, ecc.
è collegato all'estremità superiore dell'interruttore per realizzare l'alimentazione del circuito principale. È
Anche un collegamento importante nella trasmissione di potenza che collega la barra bus e l'interna
circuito dell'unità del cassetto, garantendo la distribuzione ordinata della potenza nella distribuzione
sistema.

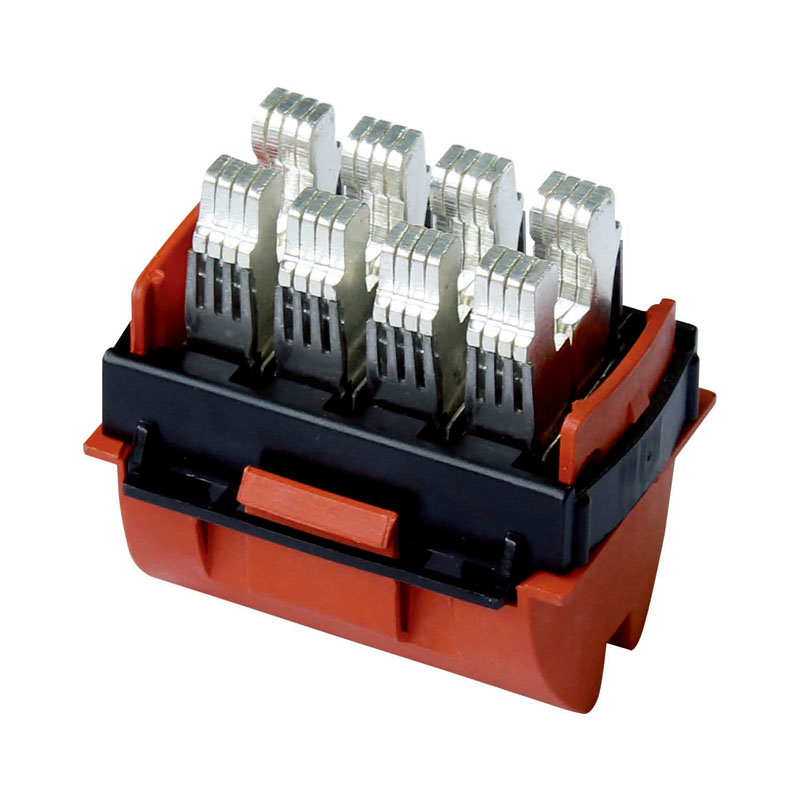

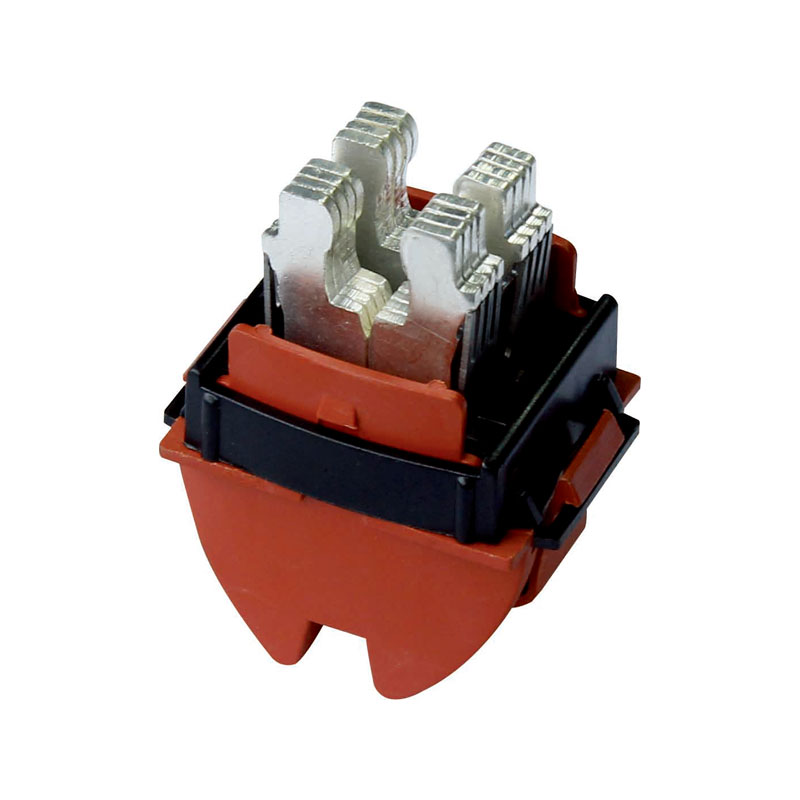

R-okken Connettore in arrivo (Jaws a monte 3p 630a) Design della struttura come Melows
Contatto conduttivo plug: realizzato in rame con placcatura d'argento, il rame ha un eccellente elettrico
e conduttività termica. La placcatura d'argento migliora ulteriormente la conduttività elettrica e
riduce la resistenza di contatto. Migliora anche la capacità antiossidazione, riduce lo scarso contatto
causato dall'ossidazione e garantisce una corrente di trasmissione stabile (630a).
Spring: il foglio di molla dritto è impostato tra il lato esterno del foglio conduttivo della spina
e la staffa fissa, formando una forza di pressione tra i fogli conduttivi con la spina accoppiati
Per garantire un buon contatto tra la spina e la presa. E realizzato in acciaio inossidabile
quale buona elasticità e conduttività.
Staffa fissa: utilizzata per correggere il foglio conduttivo e il foglio a molla della spina,
Supporto e posizionamento meccanici e garantire la stabilità strutturale della spina. Usa
Un nuovo materiale PA (poliammide) con un punto di fusione elevato e un'eccellente resistenza al calore, olio
Resistenza e resistenza all'invecchiamento. Può funzionare stabilmente per molto tempo nel complesso
ambiente all'interno dell'armadio di distribuzione (una certa temperatura, possibile inquinamento dell'olio,
ecc.) e il livello di protezione può essere adattato a diversi scenari (quando tappi simili
può raggiungere IP67, a prova di polvere e impermeabile, i dettagli specifici sono soggetti all'effettivo
prodotto).
Il principio di funzionamento del cabinet di distribuzione a bassa tensione di Schneider Okken 3P 630A
Prodotto da Richge Technology è il seguente: Il perno cilindrico collabora con la spina
foglio conduttivo per risolvere la necessità di espandersi il foglio conduttivo e la molla
Per fornire pressione quando si collega alla barra bus. I due lavorano insieme per molto
ridurre l'attrito dell'espansione del connettore, evitando danni alla barra a causa di
Pressione a molla durante il processo dinamico della spina inserita nella barra bus
(corsa effettiva 10-12 mm); in stato statico, assicurarsi che la pressione di contatto di ciascun insieme di
Springs raggiunge 75-95N, garantendo la stabilità e l'affidabilità della connessione e della creazione
L'attuale trasmissione più fluida.
