Dispositivo di interblocco dell'interruttore di terra

Applicazioni e funzioni

Il dispositivo di interblocco dell'interruttore di terra viene utilizzato in sottostazioni, centrali elettriche e sistemi elettrici industriali per migliorare la sicurezza durante il funzionamento e la manutenzione dei quadri ad alta tensione. La sua funzione principale è impedire il funzionamento accidentale o non autorizzato di un interruttore di terra mentre le apparecchiature ad alta tensione sono ancora energizzate, salvaguardando così il personale e le apparecchiature dai pericoli elettrici.

In sottostazioni, il dispositivo di interblocco garantisce che un interruttore di terra possa essere chiuso solo dopo aver confermato che altri interruttori pertinenti (come interruttori o isolatori) sono nella posizione corretta, garantendo un adeguato isolamento del sistema elettrico. Ciò è particolarmente critico durante la commutazione o i circuiti di messa a terra, i trasformatori o gli isolatori per prevenire situazioni pericolose in cui un circuito a terra potrebbe ancora trasportare corrente elettrica. Nelle centrali elettriche, il dispositivo di interblocco ha uno scopo simile impedendo agli operatori di mettere a terra l'attrezzatura ad alta tensione mentre è ancora collegato alla rete elettrica, riducendo così il rischio di scosse elettriche durante i lavori di manutenzione.

Il dispositivo di interblocco dell'interruttore di terra include in genere interblocchi meccanici o controlli elettronici che impediscono la gestione dell'interruttore di terra a meno che non vengano soddisfatte condizioni sicure. Ciò potrebbe includere la garanzia che l'interruttore di disconnessione sia aperto o che l'attrezzatura sia de-energizzata. Alcuni sistemi possono anche includere indicatori o allarmi che notificano gli operatori quando le condizioni sono sicure per far funzionare l'interruttore di terra.

Diagramma schematico di assemblaggio

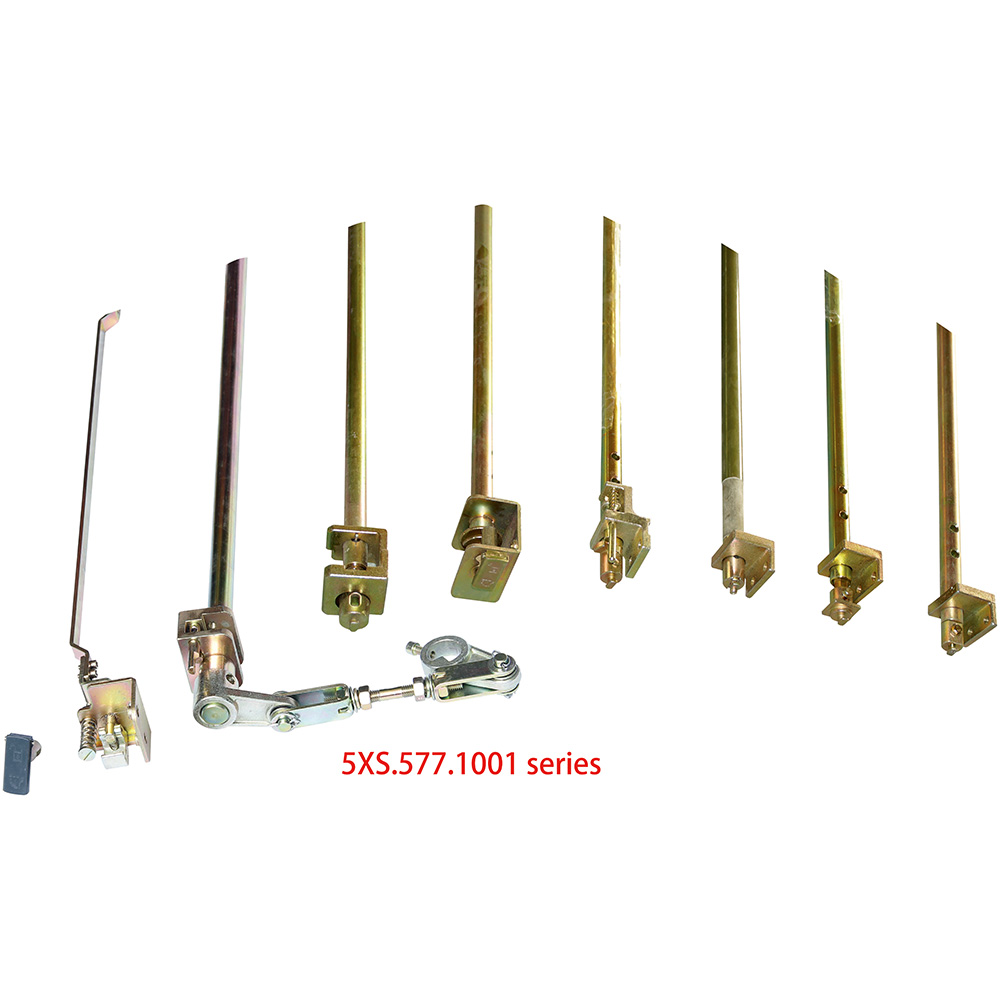

5xs.577.1001
5xs.577.1002/5xs.577.1002.1
5xs.577.1003 (doppia porta)/ 5xs.577.1003.1 (porta singola)
5xs.577.1004 (doppia porta)/ 5xs.577.1004.1 (porta singola)
