Introduzione dettagliata all'interruttore di messa a terra ad alta tensione per interni della tecnologia Riche

    Basandosi sulla base aziendale di Richge Technology nel campo degli accessori per quadri ad alta tensione (in precedenza concentrandosi su parti isolanti ad alta tensione, componenti di interruttori di messa a terra, ecc.), i suoi prodotti di interruttori di messa a terra ad alta tensione per interni sono posizionati come apparecchiature di sicurezza fondamentali per sistemi di alimentazione con livelli di tensione di 12kV~40,5kV. Sono utilizzati principalmente nelle sottostazioni interne, nelle sale di distribuzione dell'energia e nell'adattamento dei quadri ad alta tensione per soddisfare le esigenze di protezione della messa a terra durante la manutenzione delle apparecchiature. I prodotti sono conformi agli standard di settore come T/ZZB 2173-2021 "Interruttore di messa a terra CA ad alta tensione per interni da 12 kV~40,5 kV". Quella che segue è un'introduzione dettagliata dalle dimensioni principali del prodotto:

I. Panoramica del prodotto e posizionamento principale

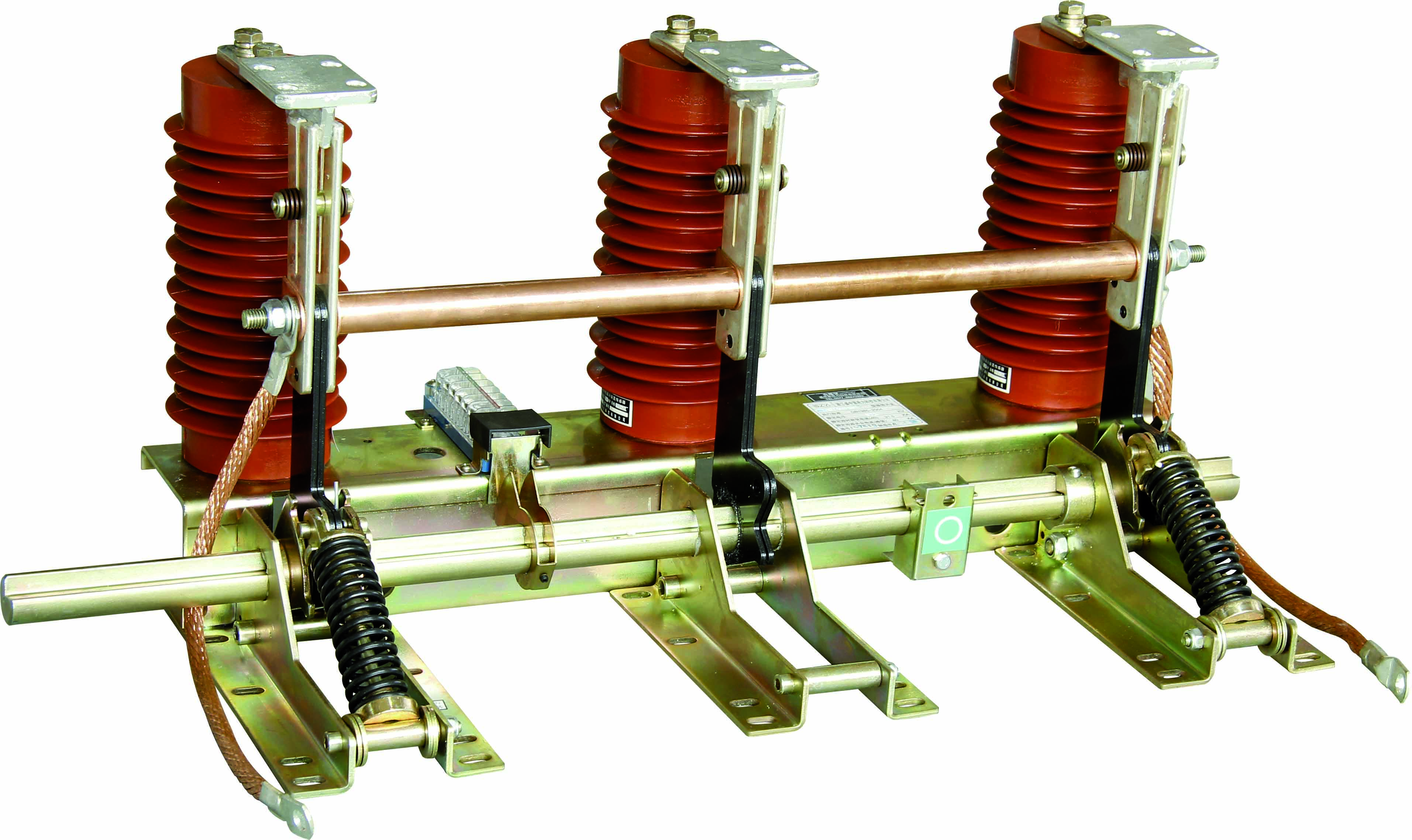

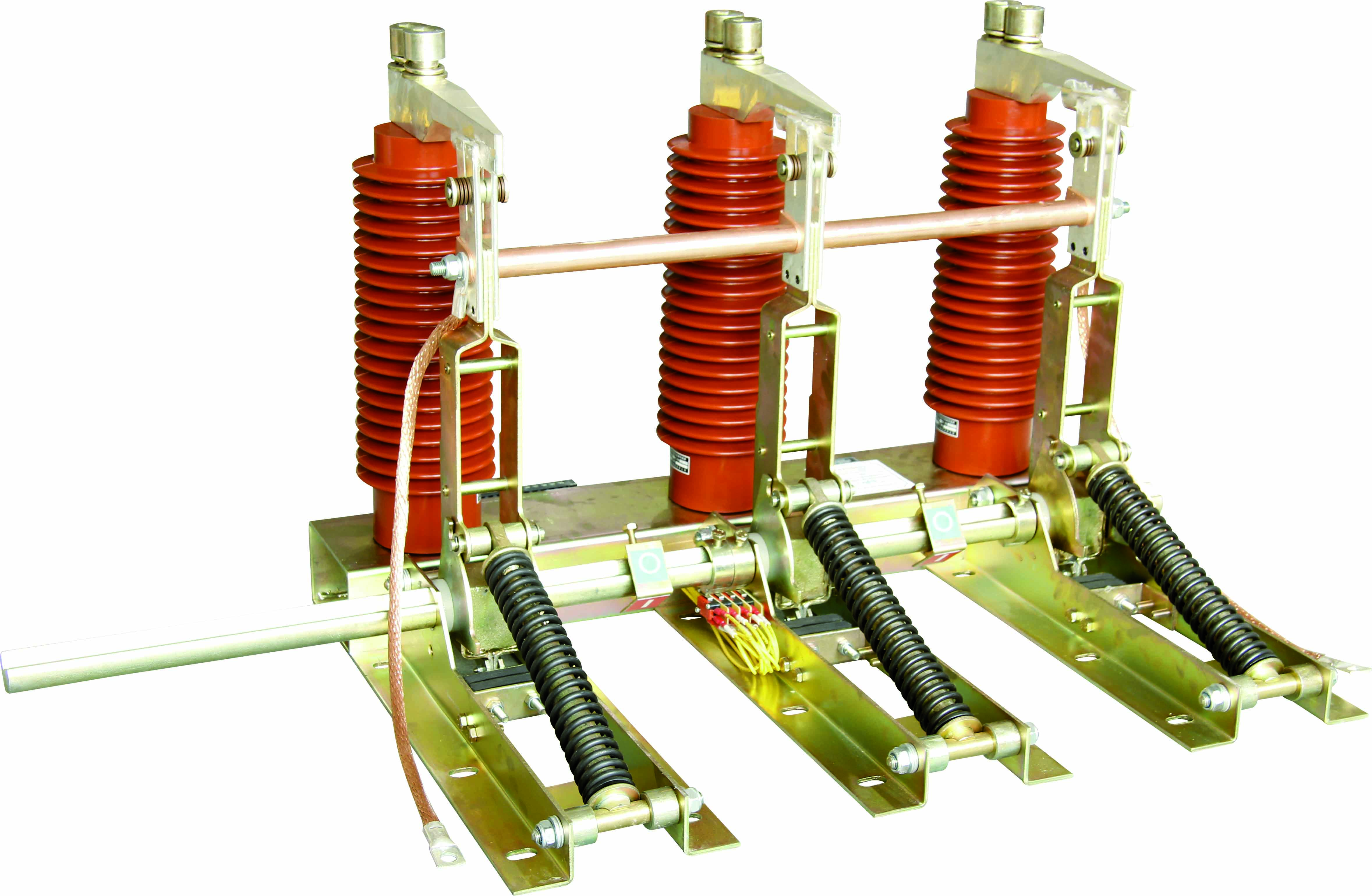

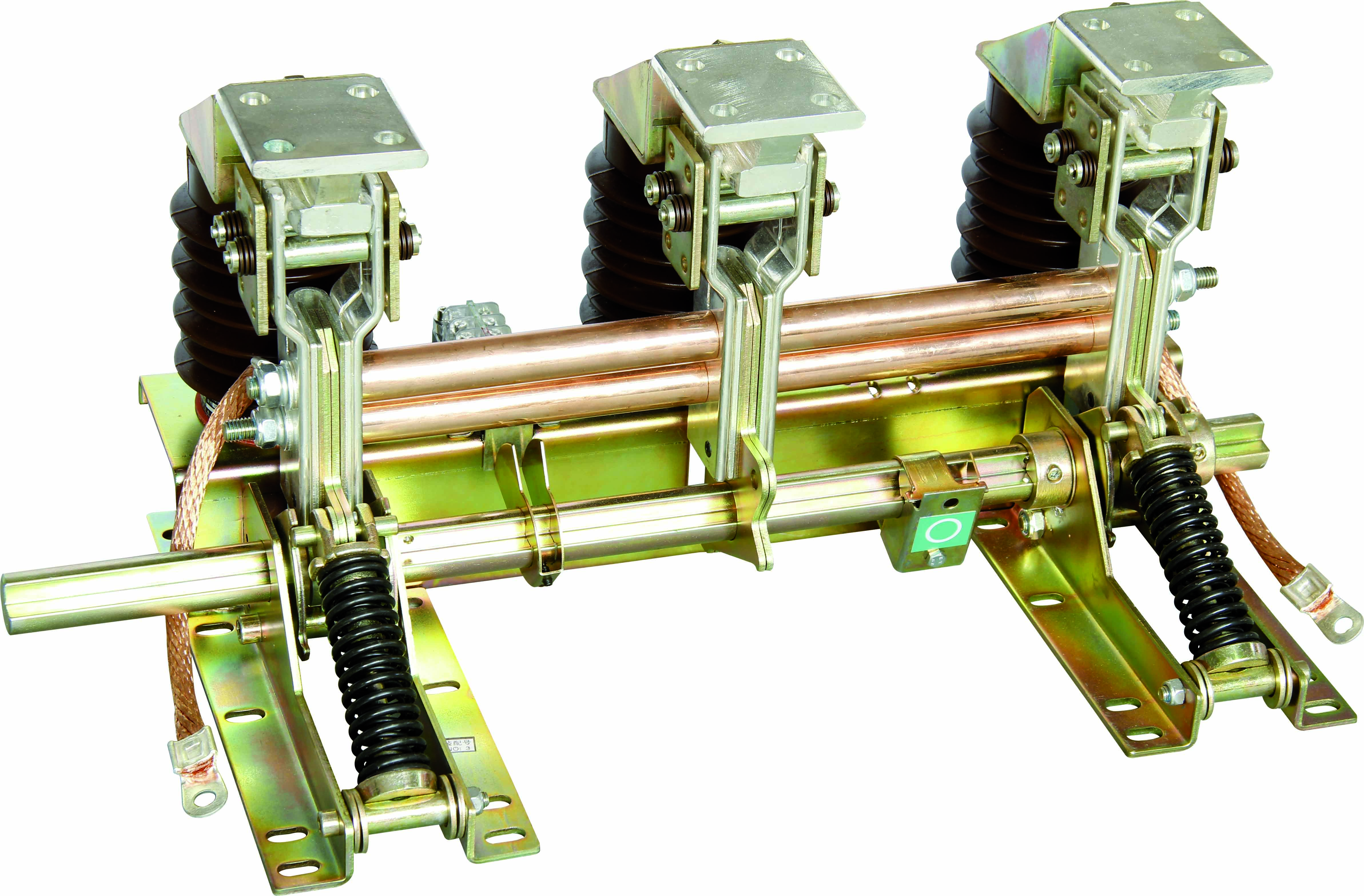

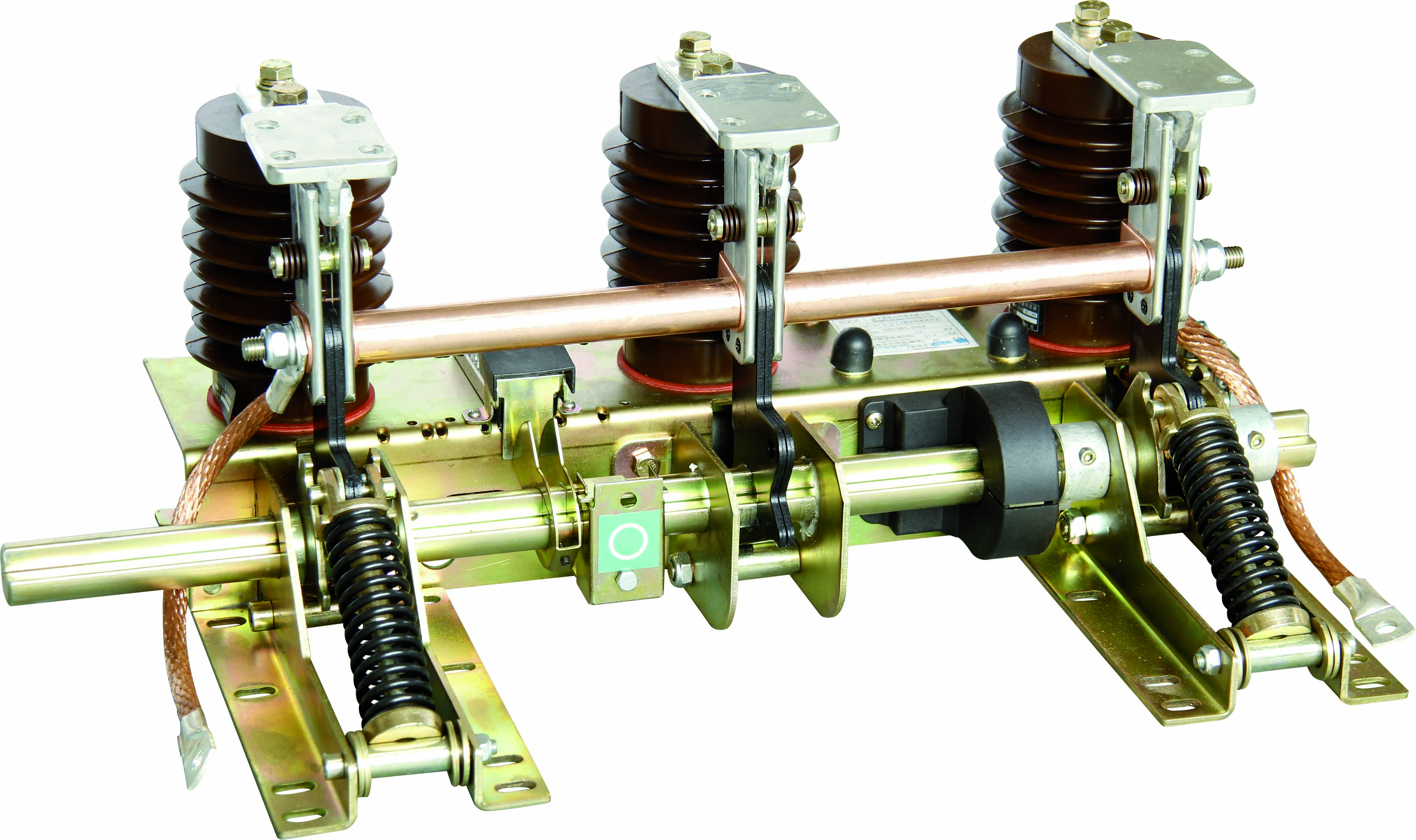

    L'interruttore di messa a terra ad alta tensione per interni Riche è un dispositivo di messa a terra di sicurezza meccanica, classificato come interruttore isolante. La sua funzione principale è quella di formare un circuito di messa a terra affidabile tra le apparecchiature da sottoporre a manutenzione e la rete elettrica durante la manutenzione di apparecchiature ad alta tensione (come interruttori automatici, trasformatori, quadri), rilasciare le cariche residue e fornire un "punto di disconnessione evidente" per prevenire scosse elettriche personali o danni alle apparecchiature causati da un'alimentazione inaspettata.

• Copertura di tensione: 12kV, 24kV, 40,5kV (adattandosi ai principali sistemi di alimentazione indoor a media tensione);

• Adattamento frequenza: 50Hz (compatibile con gli standard dei sistemi elettrici domestici);

• Vantaggi principali: forma una sinergia tecnica con gli accessori per interruttori ad alta tensione Richge (come pilastri isolanti, meccanismi operativi), con struttura compatta, funzionamento flessibile e resistenza agli ambienti difficili (adattandosi a scenari interni complessi come polvere, fluttuazioni di temperatura e umidità).

II.Parametri tecnici chiave (conformi allo standard T/ZZB 2173-2021)

    Secondo la classificazione del livello di tensione, i parametri tecnici principali sono mostrati nella tabella seguente, che soddisfa anche i requisiti di base di GB/T 1985-2014 "Interruttori di isolamento e di messa a terra CA ad alta tensione":

III. Progettazione strutturale e principio di funzionamento

3.1 Struttura principale (design modulare per una facile installazione e manutenzione)

    Facendo riferimento all'architettura industriale matura e combinando con i vantaggi del processo accessorio di Richge, il prodotto è composto principalmente dai seguenti componenti:

• Staffa: Formata mediante piegatura a freddo e saldatura di sottili lamiere di acciaio, con trattamento anticorrosivo superficiale (zincatura/spruzzatura) per garantirne la resistenza strutturale;

• Gruppo coltello di messa a terra: formatura trafilata a freddo di rame rosso T2, durezza dello strato di placcatura in argento del contatto ≥HV120 (riducendo la resistenza del contatto e migliorando la resistenza alla corrosione);

• Contatto statico: con design flangiato a lama di coltello, che coopera con la molla a disco per ottenere un contatto affidabile ed evitare un riscaldamento lento;

• Meccanismo operativo: supporta la doppia modalità manuale/elettrica (il modello elettrico include l'unità di azionamento del motore), integrato con la struttura di accumulo dell'energia della molla di pressione;

• Componenti isolanti: gli isolanti in resina epossidica adottano il processo di stampaggio a compressione automatico APG (elevata resistenza dell'isolamento, bassa scarica parziale);

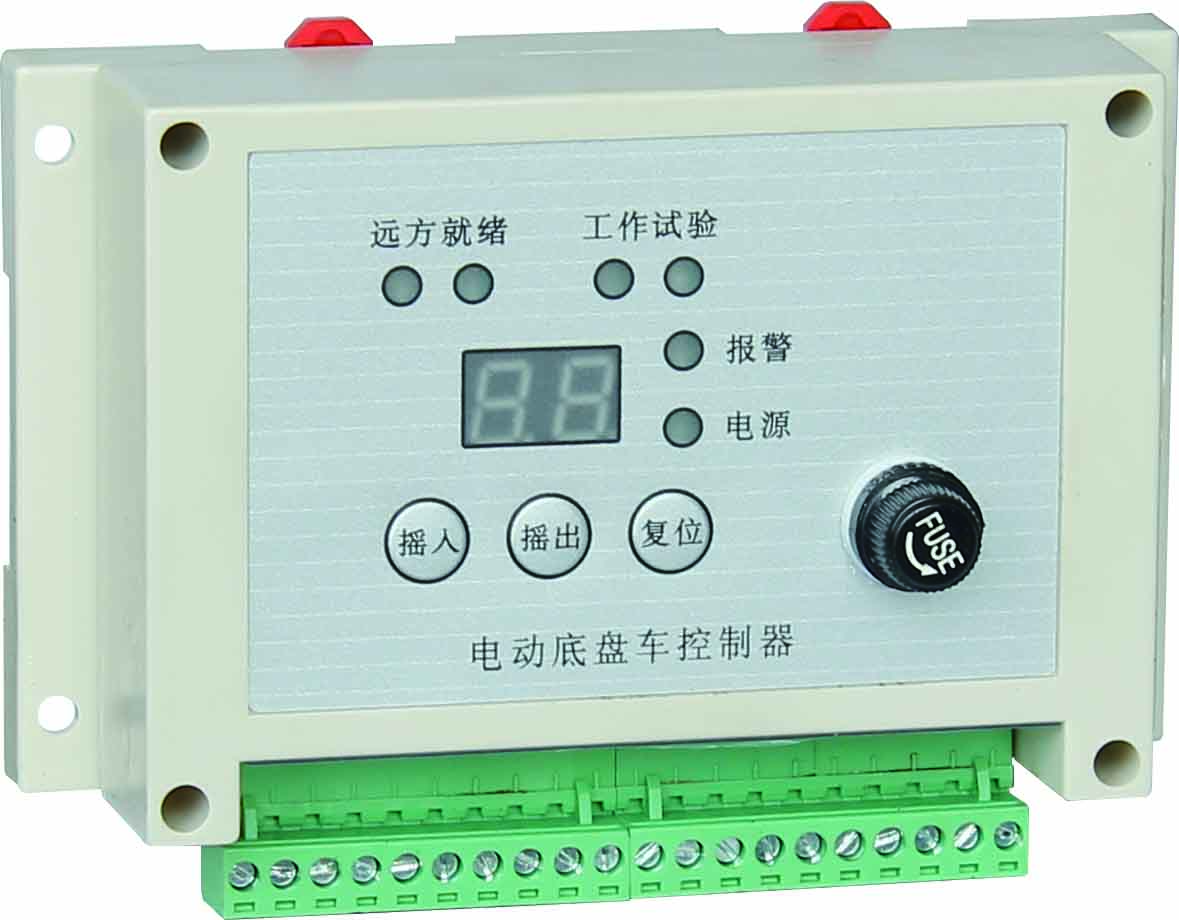

• Modulo di controllo intelligente (opzionale): include protezione dallo stallo del motore (≥5 volte la corrente nominale), protezione dal limite del tempo di funzionamento, protezione dalle fluttuazioni di tensione (80%-120% del valore nominale), grado di protezione IP3X;

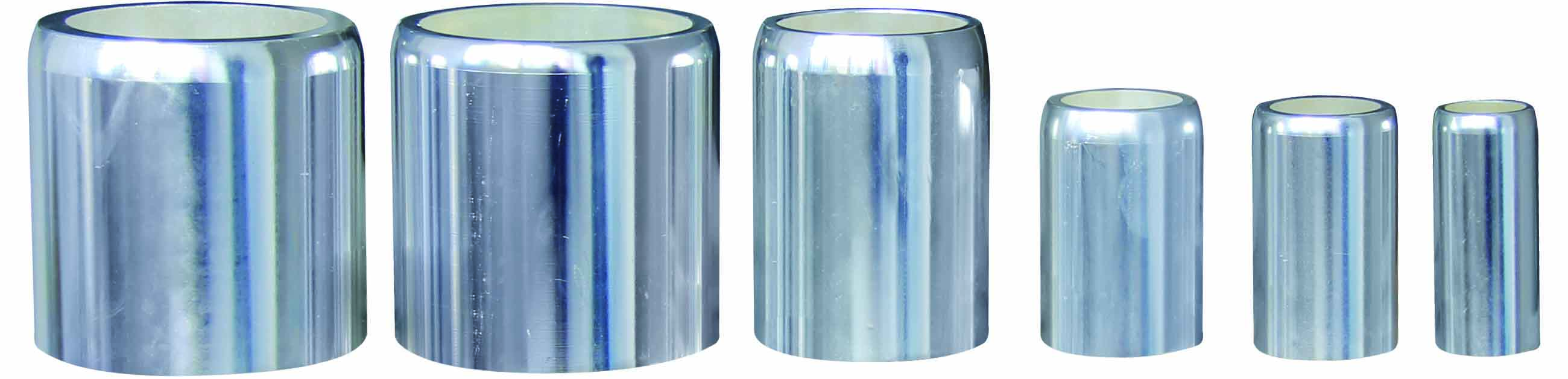

• Componenti ausiliari: manicotto conduttivo (isolamento isolante), connessione flessibile (compensazione errore di installazione), sensore di posizione (feedback sullo stato di apertura e chiusura).

3.2 Principio di funzionamento (guidato dall'accumulo di energia della molla di pressione, indipendente dalla velocità di funzionamento manuale)

(1) Operazione di chiusura

1. Azionare manualmente/elettricamente il meccanismo di comando, la coppia viene trasmessa all'albero principale, superando la coppia di resistenza per far ruotare la pedivella;

2. L'asta di azionamento del coltello di messa a terra passa attraverso il punto morto della molla di pressione e la molla di pressione rilascia energia istantaneamente per spingere il coltello di messa a terra a chiudersi rapidamente;

3. Dopo la chiusura in posizione, il coltello di messa a terra è in stretto contatto con la flangia di contatto statico attraverso la molla a disco per formare un circuito di messa a terra affidabile.

(2) Operazione di apertura

1. Il meccanismo operativo applica una coppia inversa e l'albero principale supera la coppia principale e la forza della molla per far ruotare la pedivella in senso inverso;

2. La molla di pressione del coltello di messa a terra attraversa nuovamente il punto morto per completare l'accumulo di energia (preparazione alla successiva chiusura);

3. Dopo l'apertura in posizione, la distanza di apertura dell'interruzione soddisfa i requisiti standard, formando un evidente isolamento elettrico.

IV. Funzioni principali e scenari applicativi

4.1 Funzioni di sicurezza fondamentali

1. Protezione con interblocco forzato: realizzare un interblocco meccanico/elettrico con l'interruttore principale del quadro ad alta tensione (quando l'interruttore principale non è aperto, l'interruttore di terra non può essere chiuso; quando l'interruttore di terra è chiuso, l'interruttore principale non può essere chiuso) per evitare malfunzionamenti;

2. Rilascio della carica residua: scaricare rapidamente le cariche residue nell'apparecchiatura dopo la messa a terra per evitare shock elettrostatici durante la manutenzione;

3. Capacità di chiusura di cortocircuito: le prestazioni di chiusura di Classe E2 possono gestire improvvisi guasti di cortocircuito durante la manutenzione per evitare il surriscaldamento dell'apparecchiatura;

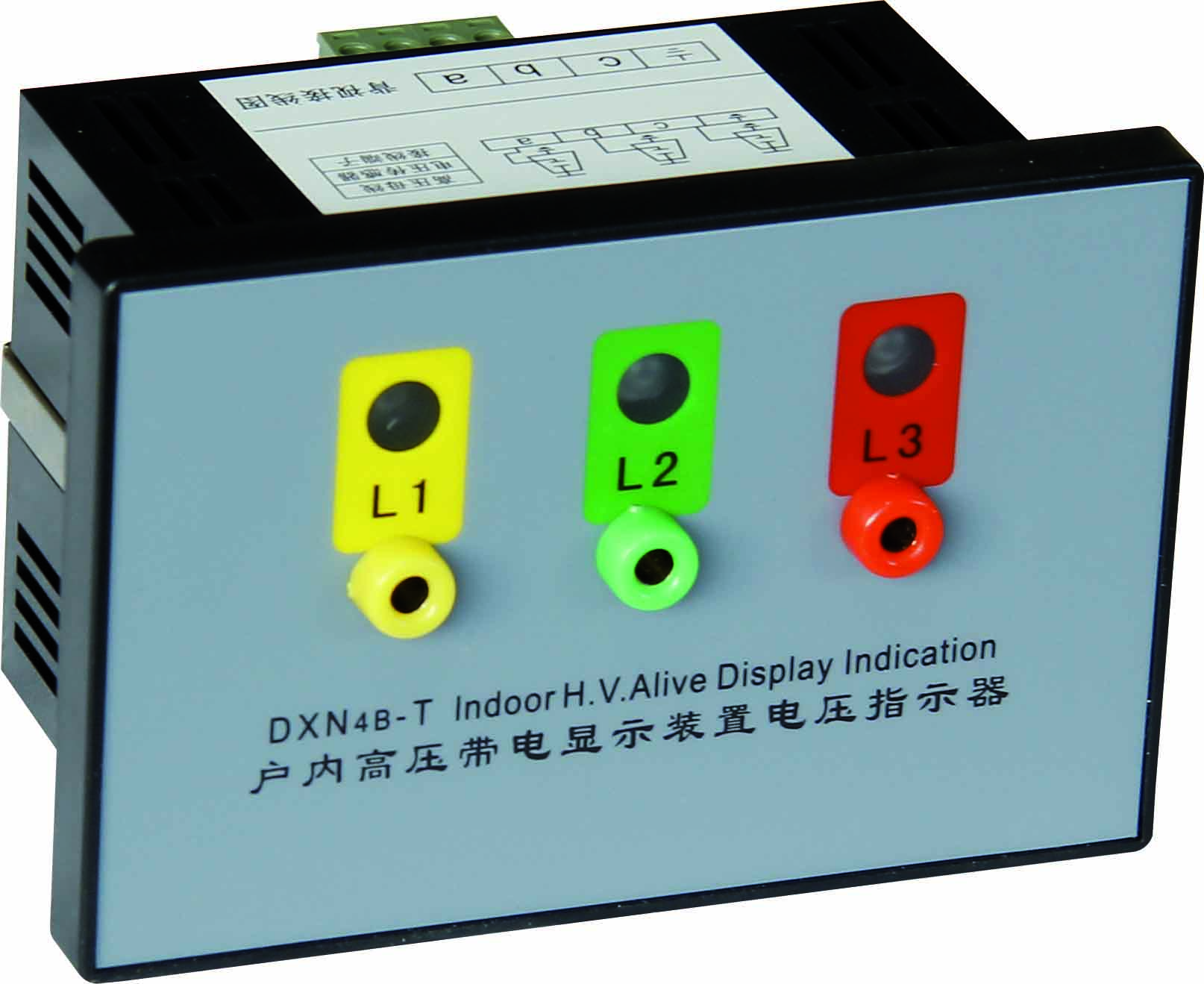

4. Visualizzazione dello stato: dotato di indicazione meccanica della posizione (segni chiari di apertura/chiusura), dispositivo di visualizzazione live opzionale (conforme alle normative DL408-91).

4.2 Scenari applicativi tipici

2. La molla di pressione del coltello di messa a terra attraversa nuovamente il punto morto per completare l'accumulo di energia (preparazione alla successiva chiusura);

• Abbinamento quadri ad alta tensione: forma una "sinergia alta-bassa tensione" con gli accessori dei quadri a bassa tensione Richge, adattandosi a MNS, GCS e altri armadi, come componenti di messa a terra di manutenzione per armadi di uscita e armadi di misurazione;

• Sistemi di distribuzione dell'energia industriale: protezione della manutenzione per apparecchiature ad alta tensione (come motori ad alta tensione, armadi raddrizzatori) in grandi fabbriche e centrali elettriche di proprietà delle miniere;

• Nuovi scenari energetici: messa a terra di sicurezza dei dispositivi di distribuzione dell'energia interna (come quadri da 35 kV) nelle stazioni di potenziamento dell'energia fotovoltaica/eolica.

V. Punti di installazione e manutenzione

5.1 Requisiti chiave di installazione

1. Adattamento della fondazione: errore di planarità della superficie di installazione ≤1 mm/m e resistenza del circuito di messa a terra ≤0,5 Ω (deve essere collegato in modo affidabile alla rete di messa a terra della stazione);

• Abbinamento quadri ad alta tensione: forma una "sinergia alta-bassa tensione" con gli accessori dei quadri a bassa tensione Richge, adattandosi a MNS, GCS e altri armadi, come componenti di messa a terra di manutenzione per armadi di uscita e armadi di misurazione;

3. Cablaggio elettrico: il collegamento della linea di controllo del modello elettrico deve essere conforme al livello di tensione (come AC220V/DC220V) e la coppia di serraggio dei terminali di cablaggio deve soddisfare i requisiti del manuale;

4. Test di accettazione: dopo l'installazione, è necessario testare l'asincronismo di apertura e chiusura, la resistenza del circuito e le prestazioni di isolamento (tensione di resistenza alla frequenza industriale, test di scarica parziale).

5.2 Manutenzione regolare e risoluzione dei problemi

(1) Ciclo e contenuto della manutenzione

(2) Risoluzione dei problemi comuni

• Inceppamento in chiusura: Controllare se il collegamento tra pedivella e albero principale è allentato o se il contatto è deformato (le parti deformate devono essere sostituite);

• Resistenza di contatto eccessiva: lucidare lo strato di ossido di contatto, integrare la placcatura in argento (o sostituire il gruppo contatti);

• Guasto al funzionamento elettrico: controllare se la protezione contro lo stallo del motore è attivata (il controller deve essere ripristinato) o se l'ingranaggio di trasmissione è usurato;

• Scarica parziale eccessiva: pulire la macchia d'olio sulla superficie delle parti isolanti, verificare se l'isolante presenta crepe (sostituire l'isolante se necessario).

VI. Conformità agli standard e impegno per la qualità

6.1 Standard conformi

• Standard di gruppo: T/ZZB 2173-2021 "Interruttore di messa a terra CA ad alta tensione per interni da 12 kV~40,5 kV";

• Norma nazionale: GB/T 1985-2014 "Interruttori di isolamento e di messa a terra CA ad alta tensione", GB/T 11022-2020 "Requisiti tecnici comuni per gli standard relativi ai quadri di comando e alle apparecchiature di controllo ad alta tensione";

• Standard di test: GB/T 14598.26-2015 "Compatibilità elettromagnetica - Tecniche di test e misurazione - Test di immunità alle scariche elettrostatiche" (test EMC), test in nebbia salina (verifica a tre prove).

6.2 Impegno per la qualità

• Periodo di garanzia del prodotto: 1 anno (esclusi danni umani o forza maggiore);

• Garanzia a vita: quando la vita meccanica raggiunge la Classe M2 (10.000 volte), le prestazioni chiave soddisfano ancora i requisiti standard;

• Servizio di assistenza: fornisce guida all'installazione, formazione sulla manutenzione e fornitura di pezzi di ricambio (il supporto può essere ottenuto tramite il sito Web ufficiale di Richge o il servizio clienti).

VII. Modi per ottenere informazioni dettagliate

    Per ottenere il manuale completo del prodotto dell'interruttore di messa a terra ad alta tensione per interni di Richge Technology (inclusi parametri specifici del modello, disegni di installazione, rapporti di test), è possibile utilizzare i seguenti metodi:

1. Visita il sito web ufficiale di Richge (www.richgeswitchgear.com) ed effettua una ricerca nella sezione "Prodotti ad alta tensione" o "Download tecnico";

2. Contatta il reparto vendite Riche (WhatsAPP: +86 189 5893 8078) e spiega i requisiti (come il livello di tensione, se è necessario il controllo elettrico);

3. Invia un'e-mail all'e-mail del servizio clienti Riche per richiedere una soluzione tecnica personalizzata.
