Introduzione dettagliata agli isolanti ad alta tensione della tecnologia Richge

     In qualità di produttore professionale con 37 anni di profonda esperienza nel campo delle apparecchiature elettriche,Riche Technology (Ningbo Richge Technology Co., Ltd., logo inglese del marchio "Richge")si basa su un accumulo tecnico maturo e su un rigoroso controllo di qualità. I suoi prodotti isolanti ad alta tensione coprono tutti i livelli di media e alta tensione, servendo ampiamente sistemi di alimentazione, distribuzione di energia industriale e altri scenari. Il sistema di prodotto è costruito attorno a tre vantaggi fondamentali: "prestazioni di isolamento affidabili, forte adattabilità ambientale ed eccezionali capacità di personalizzazione". Quella che segue è un'introduzione dettagliata da cinque aspetti: posizionamento del prodotto, categorie principali di prodotti, caratteristiche tecniche, scenari applicativi e garanzia di qualità.

1. Posizionamento del prodotto e intervallo di copertura della tensione

     Gli isolatori ad alta tensione di Richge Technology si concentrano sulle esigenze di isolamento centrale delle apparecchiature di trasmissione e distribuzione di potenza e si concentrano sull'"adattamento dello scenario completo di media e alta tensione". I livelli di tensione coprono le tre gamme tradizionali di media e alta tensione di 12kV, 24kV e 35kV (adattandosi ai comuni sistemi di media tensione nelle reti elettriche domestiche). Allo stesso tempo, ha la capacità di personalizzare soluzioni di isolamento per livelli di tensione più elevati per esigenze speciali. Posizionati come "componenti di supporto chiave per apparecchiature ad alta tensione", i prodotti vengono forniti principalmente a produttori di macchine complete come quadri ad alta tensione, apparecchiature per sottostazioni e interruttori di messa a terra, nonché a clienti di ingegneria energetica e progetti industriali. Sono componenti fondamentali per garantire "la sicurezza dell'isolamento e il funzionamento stabile" dei sistemi ad alta tensione.

2. Categorie di prodotti principali e parametri tecnici

      Secondo le informazioni pubbliche sul prodotto, gli isolanti ad alta tensione di Richge Technology possono essere suddivisi in tre serie principali. Ciascuna categoria ha lo scopo di adattarsi a diversi scenari ad alta tensione in termini di progettazione strutturale, selezione dei materiali e indicatori di prestazione:

2.1 Serie di isolamento ad alta tensione da 12 kV (modello base a media tensione mainstream)

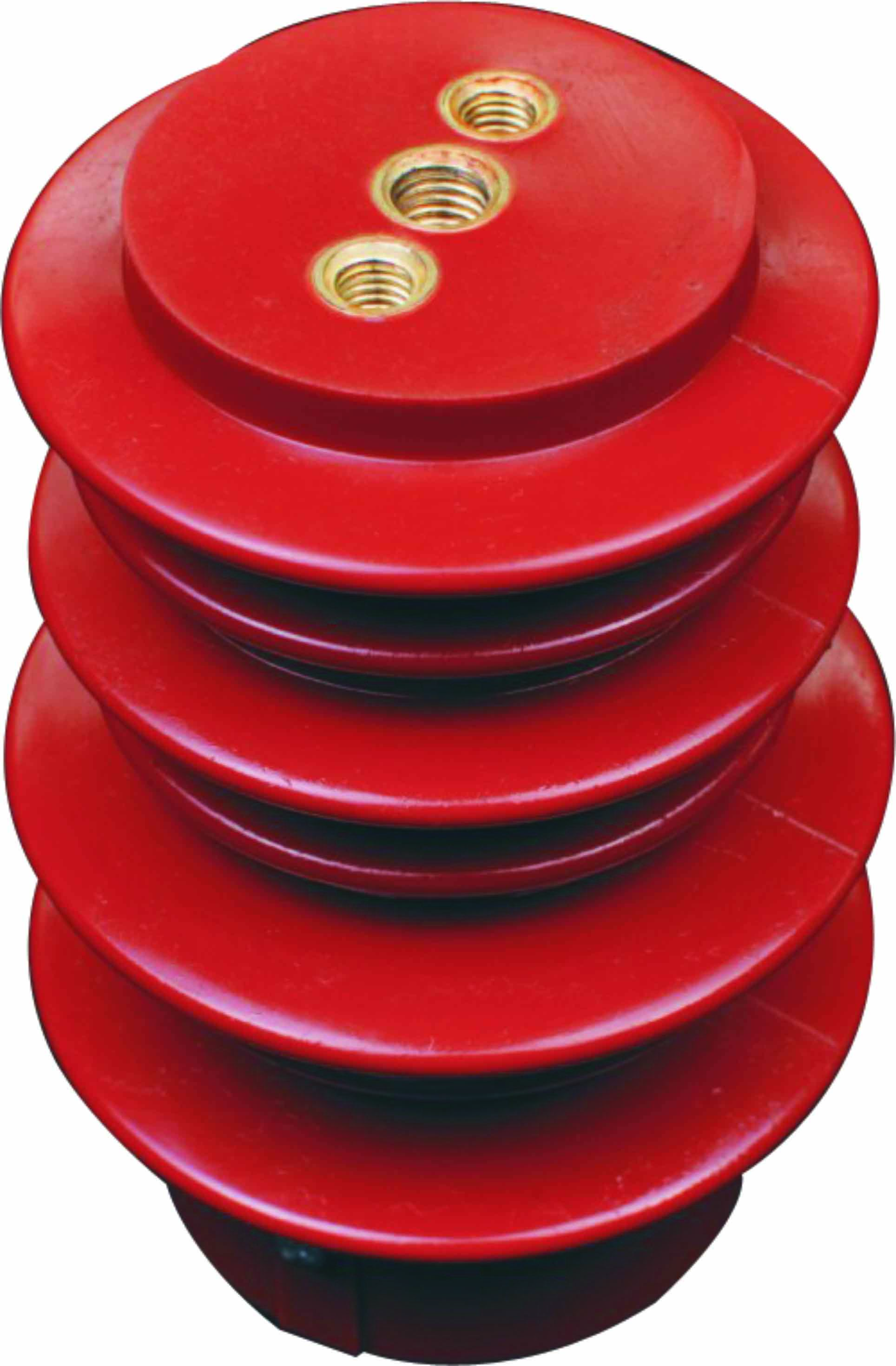

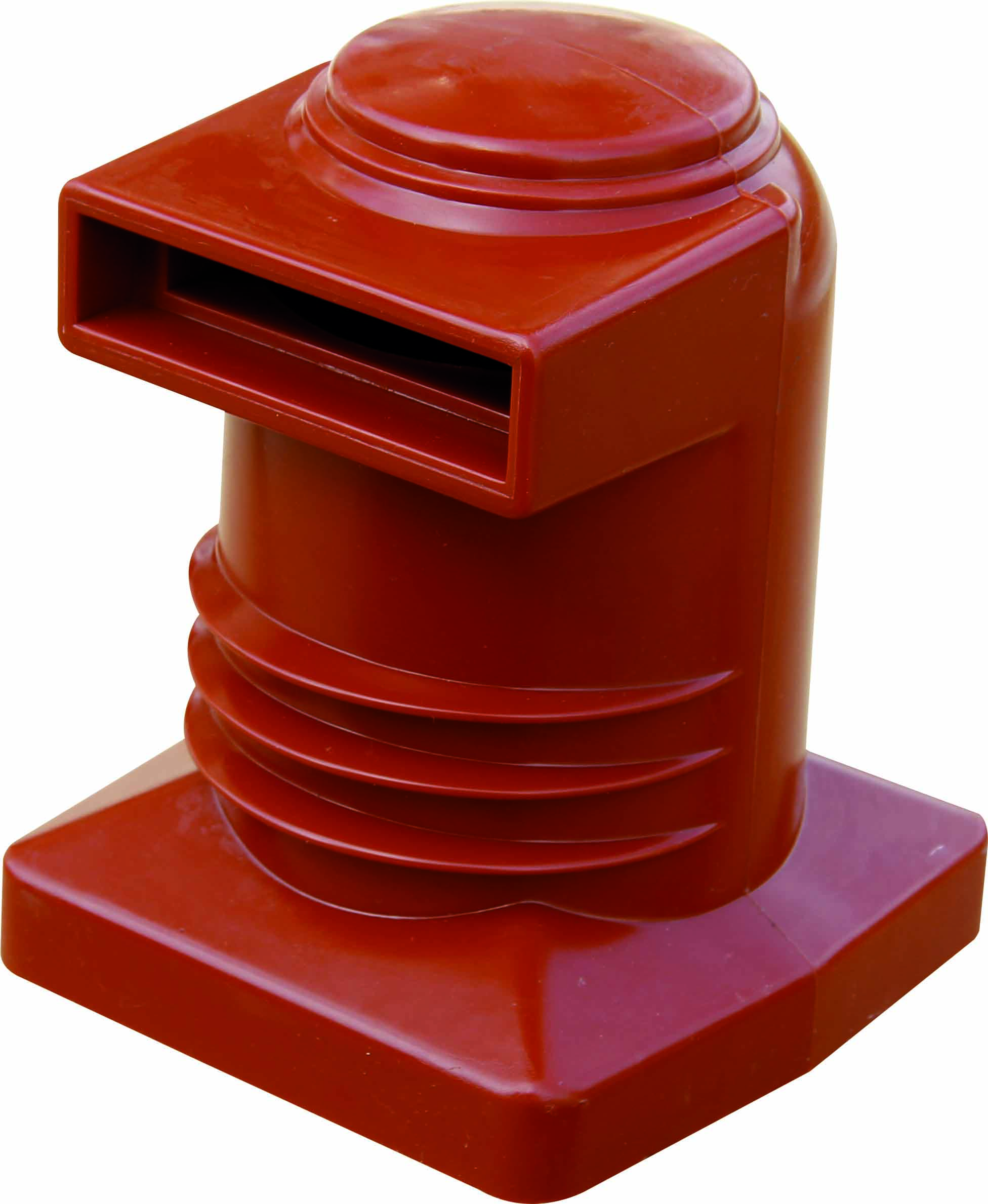

     •Prodotti principali:Isolatori serie JYZ (i modelli includono JYZ 1-12Q, JYZ 2-12Q, JYZ 3-12Q), supporti isolanti nel quadro, coperture isolanti dei contatti

     •Caratteristiche del materiale:Adottando resina epossidica o polietilene reticolato (XLPE) come materiale di base, ha eccellenti prestazioni di perdita dielettrica (fattore di perdita dielettrica tanδ ≤ 0,003 a 20 ℃), resistenza alla rottura (≥ 20 kV/mm) ed è resistente ai raggi UV e all'invecchiamento, adattandosi a ambienti esterni o chiusi a lungo termine.

     •Funzioni chiave:Utilizzato principalmente in quadri elettrici da 12 kV e armadi di rete ad anello per realizzare l'isolamento elettrico e il supporto meccanico di contatti e sbarre collettrici ad alta tensione, prevenire perdite o dispersione e resistere allo stress elettrico transitorio generato dalle operazioni dell'interruttore nell'armadio.

    • Caratteristiche specifiche:Struttura compatta, adattabile ai quadri tradizionali da 12 kV (come KYN28, serie XGN). Alcuni modelli sono dotati di scanalatura di posizionamento per un'installazione rapida e un posizionamento preciso.

2.2 Serie di isolamento ad alta tensione da 24 kV (modello avanzato a media-alta tensione)

     •Prodotti principali:Isolatori GIS (isolatori distanziatori/isolatori barriera), passacavi, divisori isolanti

     •Caratteristiche tecniche:

1.        Gli isolanti adottano un "processo di stampaggio integrato" senza spazi di giunzione, eliminando i guasti dell'isolamento causati da difetti strutturali;
2.        I passacavi sono dotati di strati schermanti integrati per ottimizzare la distribuzione del campo elettrico ed evitare guasti causati da un'eccessiva intensità del campo locale;
3.       Le partizioni isolanti hanno un "design anti-inquinamento su entrambi i lati" con distanza di dispersione ≥ 315 mm (conforme allo standard GB/T 16927.1), adattandosi ad ambienti con livello di inquinamento Ⅲ e superiore.

• Indicatori di prestazione:Corrente nominale di tenuta di breve durata ≥25kA/4s, corrente nominale di tenuta di picco ≥63kA e prestazioni di isolamento stabili nell'intervallo di temperatura compreso tra -30℃~+80℃.

2.3 Serie di isolamento ad alta tensione da 35 kV (modello di fascia alta a media-alta tensione)

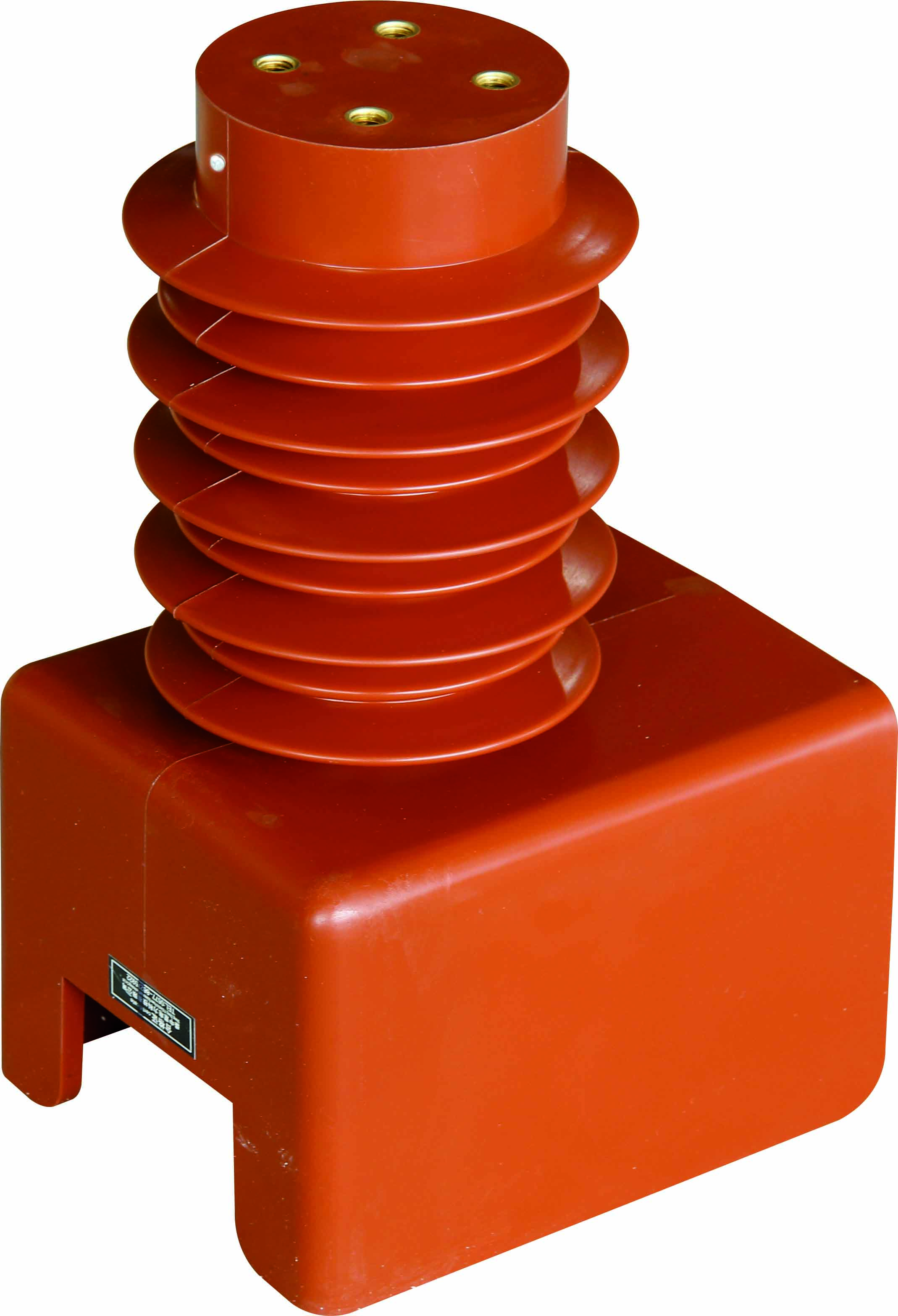

     •Prodotti principali:Isolatori polari solidi ermetici per interruttori in vuoto, supporti isolanti per interruttori di messa a terra ad alta tensione, isolatori passanti per linee uscenti trasformatori

     •Vantaggi principali:

1.        Gli isolanti per poli a tenuta solida adottano il "processo automatico di gel a pressione APG", la resina epossidica polimerizza in modo uniforme e il contenuto di bolle interne ≤0,1%, garantendo l'assenza di scariche parziali ad alta tensione (valore di scarica parziale ≤10pC@1,73U₀);

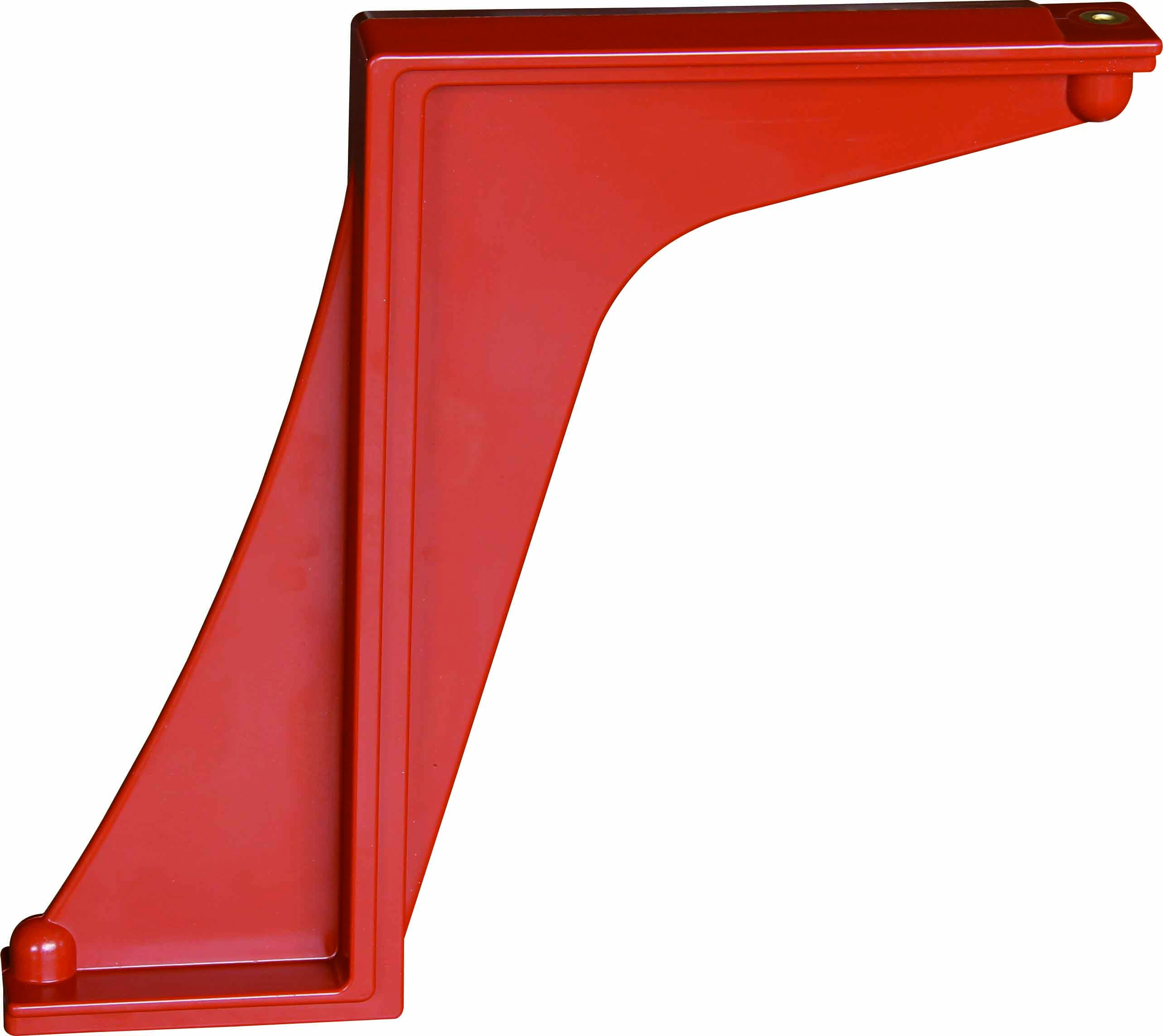

2.        I supporti isolanti per gli interruttori di messa a terra tengono conto delle "prestazioni di isolamento e resistenza meccanica" con resistenza alla flessione ≥120 MPa, che può resistere all'impatto meccanico durante il funzionamento dell'interruttore di messa a terra;
3.         Le boccole adottano una "struttura isolante composita" (fibra di vetro epossidica + gonna ombrello in gomma siliconica), resistente alla nebbia salina e al ghiaccio, adatta per sottostazioni da 35 kV in aree costiere o ad alta quota.

• Scenari adattivi:Sottostazioni esterne da 35kV, sistemi di distribuzione di energia ad alta tensione in grandi impianti industriali (come ferro e acciaio, industria chimica), stazioni di aumento pressione per nuove energie (fotovoltaico/eolico).

3. Caratteristiche tecniche fondamentali dei prodotti

     Gli isolatori ad alta tensione di Richge Technology integrano una serie di tecnologie mirate nei materiali, nei processi e nella progettazione strutturale per soddisfare i severi requisiti degli scenari ad alta tensione:

3.1 Selezione dei materiali: attenzione ai doppi requisiti di "alto isolamento + resistenza ambientale"

     • Selezione del materiale di base:Resina epossidica, polietilene reticolato e gomma siliconica sono i materiali di base principali. Tra questi, la resina epossidica adotta il "tipo bisfenolo A a basso peso molecolare" con elevata purezza, basse impurità e costante dielettrica stabile (εr=3,8~4,2 a 50 Hz); la gomma siliconica seleziona il "tipo di vulcanizzazione ad alta temperatura HTV" con eccellenti prestazioni idrofobiche (angolo di contatto con l'acqua ≥105°) e forte migrazione idrofobica, che può ripristinare rapidamente le prestazioni di isolamento dopo la contaminazione della superficie.

     • Aggiornamento materiale ausiliario:Viene aggiunto un riempitivo Al₂O₃ di dimensioni nanometriche per migliorare la conduttività termica del materiale (conduttività termica aumentata del 20%), evitando l'invecchiamento dell'isolamento causato dal surriscaldamento locale durante il funzionamento ad alta tensione; alcuni prodotti aggiungono ritardanti di fiamma (conformi al livello UL94 V-0) per prevenire rischi di combustione causati da archi di cortocircuito.

3.2 Processo di produzione: la produzione automatizzata garantisce coerenza

     • Processi chiave:I prodotti principali adottano tre processi: "gel a pressione automatica APG", "colata sotto vuoto" e "stampaggio integrato" per sostituire la tradizionale fusione manuale e ridurre l'errore umano:

     • Processo APG:Controllando con precisione la temperatura (120℃~140℃) e la pressione (5~8MPa), si garantisce la compattezza interna degli isolanti ed si evitano bolle e crepe;

     • Colata sotto vuoto:Materiali di fusione in un ambiente di vuoto di -0,095 MPa per eliminare gli spazi interni e migliorare la resistenza alla rottura;

     • Controllo di qualità:Ciascun lotto di prodotti deve essere sottoposto a "rilevamento del grado di vuoto", "test di perdita dielettrica" ​​e "test di tensione di resistenza alla frequenza industriale" (valore di tensione di resistenza di 1 minuto ≥ 3U₀) e la velocità non qualificata è controllata entro lo 0,1%.

3.3 Progettazione strutturale: adattamento alle reali esigenze dei sistemi ad alta tensione

    • Ottimizzazione del campo elettrico:Isolanti, boccole e altri prodotti adottano il design "gonna ombrello aerodinamica" e "elettrodo schermante incorporato" per evitare la concentrazione del campo elettrico agli angoli e ridurre il rischio di scariche parziali;

     • Adattamento dell'installazione:Gli isolanti sono dotati di fori di installazione e scanalature di posizionamento standardizzati e la compatibilità con i quadri ad alta tensione (come le serie MNS, KYN) e gli interruttori di messa a terra è superiore al 95%, riducendo il lavoro di modifica in loco;

     • Adattamento ambientale:Gli isolanti per esterni adottano una struttura "grande gonna a ombrello + scanalatura profonda delle nervature" per aumentare la distanza di dispersione (i prodotti da 35 kV hanno una distanza di dispersione ≥ 400 mm). Allo stesso tempo, l'angolo di inclinazione del bordo dell'ombrello è progettato a 15°, il che è conveniente per l'acqua piovana e impedisce l'accumulo di contaminazione.

4. Principali scenari applicativi

     Con le caratteristiche di "livello multitensione e forte adattamento ambientale", gli isolanti ad alta tensione di Richge Technology sono ampiamente utilizzati nelle apparecchiature ad alta tensione principali nei sistemi di alimentazione e nei campi industriali:

     • Attrezzatura della sottostazione:Come supporto isolante e componenti di isolamento per "interruttori automatici, sezionatori, trasformatori" in sottostazioni da 35 kV e inferiori, come isolatori polari a tenuta solida per interruttori automatici e partizioni isolanti bus in sottostazioni da 35 kV, garantendo l'assenza di perdite o guasti delle apparecchiature sotto alta tensione.

     • Quadri ad alta tensione:Adattamento a quadri ad alta tensione per interni/esterni da 12 kV~35 kV (come armadi di rete ad anello, armadi GIS), fornendo soluzioni di isolamento come isolamento dei contatti, separazione dell'armadio e cavi, come isolatori distanziatori per armadi di rete ad anello da 12 kV e isolatori barriera per armadi GIS da 24 kV.

     • Sistemi industriali ad alta tensione:Al servizio di sistemi di distribuzione dell'energia ad alta tensione in grandi imprese industriali come ferro e acciaio, industria chimica e metallurgica, come boccole isolanti in uscita per trasformatori industriali da 35 kV e supporti isolanti per motori ad alta tensione, che possono resistere a polvere e gas corrosivi in ​​ambienti industriali e garantire una produzione continua.

     • Supporto alla nuova energia:Adattamento alle apparecchiature di distribuzione dell'energia da 35 kV nelle stazioni di aumento energia fotovoltaiche ed eoliche, come supporti isolanti per interruttori di messa a terra nelle stazioni di aumento energia eoliche (resistenti alle basse temperature fino a -40 ℃) e partizioni isolanti ad alta tensione per inverter fotovoltaici, soddisfacendo i requisiti di "alta affidabilità e lunga durata" nei nuovi scenari energetici.

5. Garanzia di qualità e conformità del settore

     La tecnologia Richge garantisce l'affidabilità degli isolatori ad alta tensione attraverso il "controllo di qualità dell'intero processo + certificazione standard del settore":

     • Conformità alla certificazione:I prodotti sono conformi agli standard internazionali IEC 61462 (isolanti compositi), IEC 62271-303 (requisiti di isolamento per quadri ad alta tensione) e agli standard nazionali GB/T 16927.1 (tecnologia di test ad alta tensione), GB 1094.3 (requisiti di isolamento per trasformatori di potenza). Alcuni prodotti hanno superato le certificazioni CE e UL e possono essere esportati verso i mercati esteri.

     • Attrezzatura di prova:Dotato di apparecchiature di prova leader del settore, tra cui "tester di scariche parziali" (precisione di rilevamento ≤ 1pC), "banco di prova di tensione di resistenza a frequenza industriale" (tensione di uscita massima 200 kV), "camera di prova di calore umido ad alta e bassa temperatura" (simulando -40 ℃ ~ + 85 ℃, ambiente con umidità relativa al 95%). Ogni prodotto deve superare tre test fondamentali: "tensione di resistenza alla frequenza industriale", "scarica parziale" e "resistenza meccanica" prima di lasciare la fabbrica.

    • Feedback dei clienti:I prodotti vengono forniti ai produttori nazionali di apparecchiature ad alta tensione e agli istituti di ricerca sull'energia e sono stati riconosciuti dagli utenti per "prestazioni di isolamento stabili e basso tasso di guasto (≤0,5%/anno)". Soprattutto nelle sottostazioni da 35 kV e nei sistemi industriali ad alta tensione, la durata può raggiungere più di 15 anni.

Riepilogo

     Gli isolanti ad alta tensione di Richge Technology hanno la competitività principale di "copertura a piena tensione di 12 kV ~ 35 kV, elevate prestazioni di isolamento e forte adattamento ambientale". Attraverso la selezione ottimizzata dei materiali, i processi automatizzati e la progettazione strutturale ottimizzata, sono diventati componenti di supporto affidabili per i sistemi di distribuzione dell'energia a media e alta tensione. I suoi prodotti non solo soddisfano le esigenze degli scenari convenzionali ad alta tensione, ma possono anche fornire soluzioni personalizzate per ambienti speciali come l'alta quota, le aree costiere e l'inquinamento industriale. Sono adatti ad apparecchiature ad alta tensione in molteplici campi come l'energia, l'industria e le nuove energie e sono un prodotto preferito con "professionalità e praticità" nel campo dell'isolamento di media e alta tensione.
