Introduzione dettagliata all'interruttore automatico Riche Technology SF6

    Richge Technology si concentra principalmente sulla produzione di accessori per quadri di comando a bassa tensione, componenti di quadri di comando ad alta tensione e serie di interruttori automatici per interni/esterni. Di seguito viene fornita un'introduzione professionale agli interruttori automatici SF6 come riferimento.

I. Panoramica di base dell'interruttore automatico SF6

    L'interruttore automatico SF6 è un interruttore automatico ad alta tensione che utilizza il gas esafluoruro di zolfo (SF6) come mezzo isolante e di estinzione dell'arco, ampiamente utilizzato nei campi di trasmissione e distribuzione dei sistemi di alimentazione.

Caratteristiche principali:

• Eccellenti prestazioni di isolamento: la forza isolante del gas SF6 è 2,5-3 volte quella dell'aria, il che può ridurre significativamente il volume dell'apparecchiatura.

• Capacità di estinzione dell'arco superiore: elevata conduttività della colonna dell'arco, durata dell'arco breve (2-2,5 cicli) e grande capacità di interruzione (fino a 80 kA).

• Nessun rischio di incendio: il gas SF6 non è infiammabile con elevata sicurezza.

• Lunga durata: la vita elettrica può raggiungere più di 25 anni, con un lungo ciclo di manutenzione e una frequenza di manutenzione ridotta.

II. Principio di funzionamento e struttura

2.1 Principio di funzionamento

Meccanismo di estinzione dell'arco:

1. Durante l'apertura, i contatti mobili e statici si separano generando un arco che provoca la decomposizione del gas SF6 in atomi di S, F e ioni positivi/negativi ad alta temperatura.

2. Le molecole di gas SF6 catturano gli elettroni liberi per formare ioni negativi, riducendo la conduttività della colonna dell'arco e accelerando l'estinzione dell'arco.

3. Dopo lo spegnimento dell'arco, il gas ripristina il suo stato di isolamento originario.

Circolazione del gas:Adottando il principio del tipo a gas sotto pressione o del tipo ad autoenergia, il flusso di gas viene generato attraverso il pistone o l'energia dell'arco per estinguere rapidamente l'arco e ripristinare l'isolamento.

2.2 Struttura principale

III. Tipi e parametri tecnici degli interruttori automatici SF6 prodotti da Riche Technology

3.1 Tipi principali

1. Classificato per struttura:

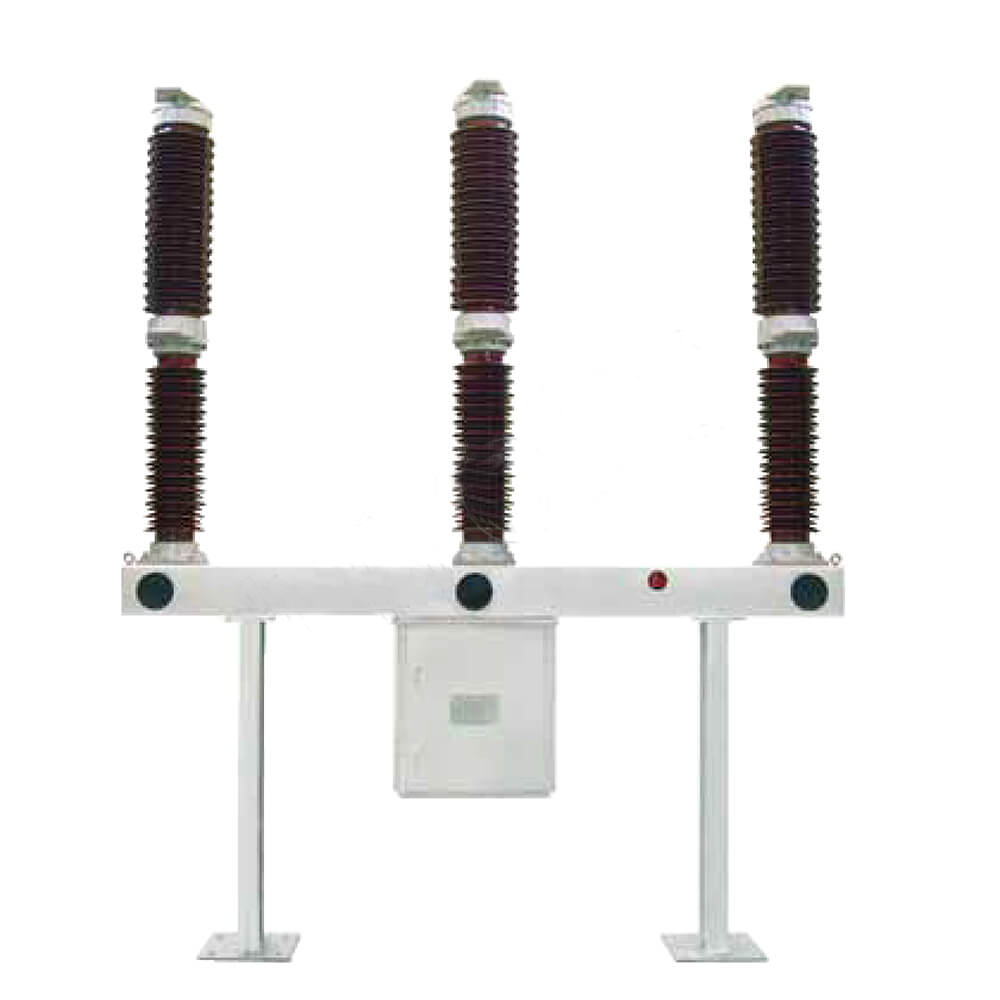

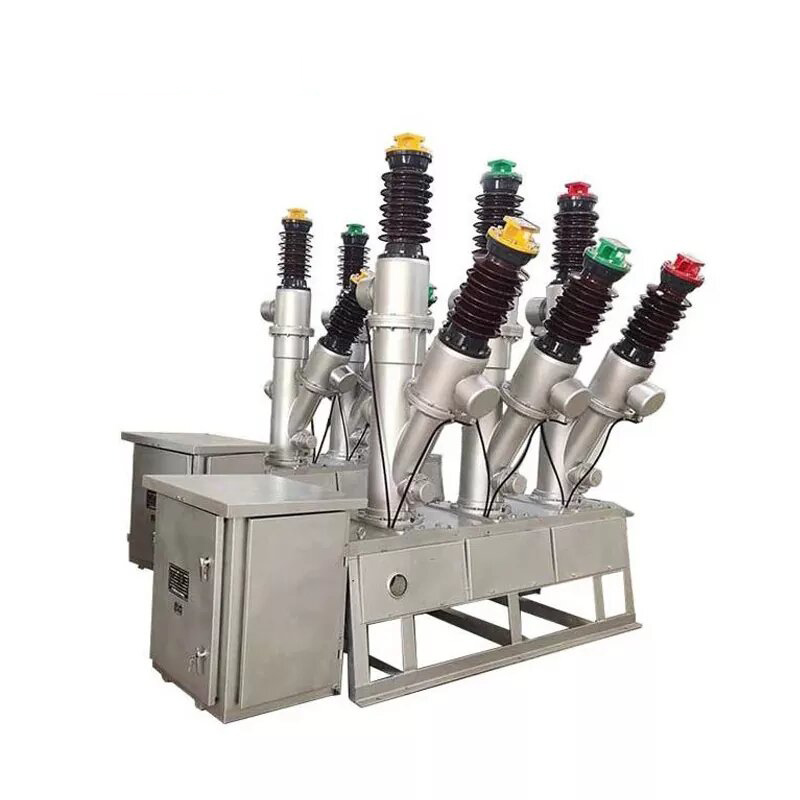

• Tipo di colonna in porcellana: trifase indipendente, grande volume, adatta per luoghi esterni (come il tipo FA4-550)

• Tipo di serbatoio (tipo serbatoio a pavimento): serbatoio comune trifase, struttura compatta, buone prestazioni sismiche, facile manutenzione

• Interruttore automatico nelle apparecchiature elettriche combinate GIS: integrato con sezionatore, interruttore di terra, ecc. in un guscio sigillato

2. Classificato in base al metodo di estinzione dell'arco:

• Tipo a pressione singola: solo una pressione all'interno della camera di estinzione dell'arco, struttura semplice, ampiamente utilizzata

• Tipo a doppia pressione: con camere d'aria ad alta e bassa pressione, migliori prestazioni di estinzione dell'arco ma struttura complessa

3.2 Parametri tecnici chiave

IV. Vantaggi e scenari applicativi dell'interruttore automatico SF6

4.1 Vantaggi del prodotto

1. Eccellenti prestazioni di interruzione: può estinguere rapidamente gli archi, difficilmente generare sovratensione di taglio e proteggere apparecchiature e linee

2. Elevata affidabilità: la struttura sigillata riduce l'impatto dell'ambiente esterno, adatta a varie condizioni climatiche difficili

3. Basso rumore: il rumore operativo è inferiore a 85 dB, migliorando l'ambiente di lavoro

4. Piccola superficie: struttura compatta, particolarmente adatta per sottostazioni urbane e luoghi con vincoli di spazio

5. Elevato livello di intelligenza: può integrare il sistema di monitoraggio per monitorare in tempo reale la densità del gas, la temperatura e lo stato operativo

4.2 Scenari applicativi

• Sistema di trasmissione di potenza: protezione e controllo di linee di trasmissione ad altissima tensione da 500 kV e superiori

• Sottostazione: utilizzata come apparecchiatura di protezione per trasformatori principali e sbarre collettrici

• Rete elettrica industriale: distribuzione di energia ad alta tensione per centrali elettriche autoalimentate in grandi fabbriche, miniere, ecc.

• Nuova connessione alla rete energetica: apparecchiature di protezione per stazioni di aumento pressione nei parchi eolici e nelle centrali fotovoltaiche

• Rete elettrica urbana: componente principale del quadro GIS compatto

V. Punti di installazione e manutenzione

5.1 Requisiti di installazione

1. Preparazione della fondazione:

• Errore di livellamento <1mm/m per garantire la stabilità dell'attrezzatura

• Sistema di messa a terra perfetto, resistenza di terra <0,5Ω

2. Trattamento del gas:

• Rilevamento delle perdite di gas prima dell'installazione, il tasso di perdita annuale dovrebbe essere <1‰

• Evacuare fino a una temperatura inferiore a 133 Pa e conservare per più di 2 ore, quindi riempire con gas SF6 qualificato dopo aver confermato l'assenza di perdite

• La pressione di riempimento del gas segue rigorosamente i requisiti manuali del prodotto, errore controllato entro ±0,02 MPa

3. Regolazione del meccanismo:

• L'orario di apertura e chiusura e la regolazione della sincronizzazione soddisfano i requisiti tecnici

• Il meccanismo operativo è flessibile senza inceppamenti

• L'interruttore ausiliario commuta accuratamente con il normale feedback del segnale

5.2 Metodi di manutenzione

Elementi di ispezione regolare:

Manutenzione straordinaria:

• Rifornimento di gas: quando la pressione scende al valore di allarme (solitamente 0,05 MPa inferiore alla pressione nominale), rifornire tempestivamente il gas

• Sostituzione del gas: dopo aver interrotto una corrente di guasto grave, controllare la qualità del gas e sostituirlo se necessario

• Calibrazione del relè di densità: eseguire la calibrazione ogni 2-3 anni

VI. Precauzioni e misure di sicurezza

1. Caratteristiche del gas SF6:

• L'SF6 puro non è tossico, ma i prodotti della decomposizione dell'arco (come SO2, HF) sono tossici, quindi è necessaria la ventilazione durante la manutenzione

• Evitare il contatto del gas con la pelle e le vie respiratorie, indossare dispositivi di protezione se necessario

2. Sicurezza della manutenzione:

• È necessario innanzitutto interrompere l'alimentazione, verificare l'assenza di elettricità e messa a terra prima della manutenzione

• Ridurre la pressione a zero prima di rilasciare il gas SF6

• Ventilazione forzata per più di 15 minuti dopo l'apertura dell'apparecchiatura per garantire lo scarico del gas interno

3. Requisiti di protezione ambientale:

• L'SF6 è un forte gas ad effetto serra (valore GWP 23900), quindi le emissioni dovrebbero essere rigorosamente controllate

• Il gas di scarico deve essere riciclato e trattato e non deve essere scaricato direttamente nell'atmosfera

VII. Riepilogo

    Grazie alle eccellenti prestazioni di isolamento e estinzione dell'arco, l'interruttore automatico SF6 è diventato la scelta principale dei quadri ad alta tensione nei moderni sistemi di alimentazione, particolarmente adatto per scenari di trasmissione e distribuzione di potenza ad alta capacità e ad alto livello.
