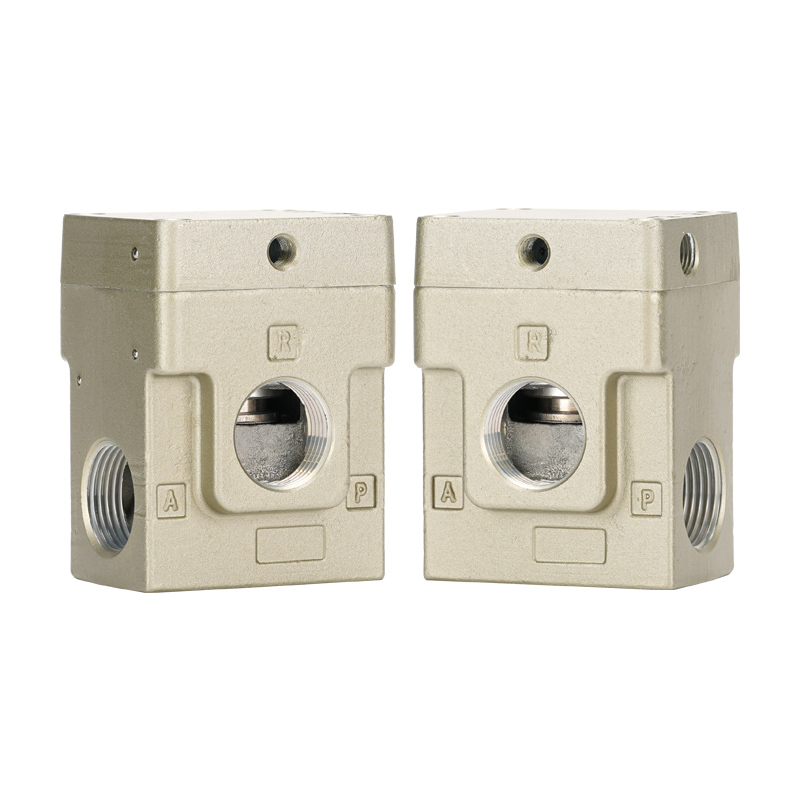

Regolatore di pressione di scarico a 3 vie ad alto flusso serie VEX1

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     La serie VEX1 è un regolatore di pressione di tipo limitante a 3 vie ad alto flusso e alta precisione sviluppato da SOLH da Richge Technology. È specializzato nel mantenimento stabile della pressione costante, nello scarico rapido e nella regolazione della pressione a due/multistadi per circuiti pneumatici per carichi pesanti. È la soluzione di controllo della pressione tradizionale per serbatoi d'aria ad alta pressione, soffiaggio d'aria ad alto volume e apparecchiature di azionamento di cilindri ad alta potenza di grande diametro.

Caratteristiche principali del prodotto

1. Capacità di flusso ultraelevata (vantaggio competitivo fondamentale)

     -- Adotta una struttura bilanciata della bobina a fungo invece del tradizionale design a diaframma, caratterizzata da un'ampia corsa di apertura e una resistenza al flusso estremamente bassa.

     -- Fornisce una portata 3~5 volte superiore rispetto ai normali regolatori della serie AR per supportare la domanda istantanea di fornitura d'aria pesante.

     -- Dotato di porta di scarico di troppopieno sovradimensionata per ottenere un rapido scarico della pressione, una contropressione stabile e un'efficace soppressione delle fluttuazioni di pressione.

2. Stabilizzazione della pressione ad alta precisione

     -- Isteresi ≤ 0,03 MPa

     -- Ripetibilità ≤ 0,01 MPa

     -- Sensibilità ≤ 0,01 MPa Fluttuazione minima della pressione, perfettamente adatta per condizioni di lavoro di pressione costante e flusso costante di precisione.

3. Due modalità di controllo opzionali

     -- Tipo con pilota pneumatico (VEX1□00): pilotato dal segnale pneumatico esterno P1, applicabile al controllo remoto, alle officine antideflagranti e ai sistemi di commutazione della pressione multipunto.

     -- Tipo con solenoide pilota esterno (VEX1□00+G): bobina solenoide pilota integrata integrata con opzioni DC24V/AC220V per realizzare la commutazione automatica della pressione elettrica.

4. Ampio intervallo di pressione regolabile e resistenza all'alta pressione

     -- Pressione massima di esercizio in ingresso: 1,0 MPa

     -- Intervallo di pressione impostato regolabile: Versione pilota aria: 0,05 ~ 0,9 MPa Versione pilota solenoide: 0,05 ~ 0,7 MPa5. Funzionamento intuitivo e ampio adattamento della temperatura· Orientamento di montaggio libero senza limitazione dell'angolo

     -- Design completamente esente da lubrificazione, compatibile con circuiti di aria secca privi di olio

     -- Intervallo di temperatura operativa: 0 ~ 50 ℃; modello con pilota ad aria esteso a 0 ~ 60 ℃, prestazioni anticondensa

Tabella completa delle specifiche tecniche

Classificazione dei modelli in serie

     -- VEX110□: dimensioni porte piccole (01 / 02)

     -- VEX120□: Attacchi medio-piccoli (02 / 03)

     -- VEX130□: dimensioni porte medie (03/04/06/10)

     -- VEX170□: porte di grandi dimensioni (10/12)

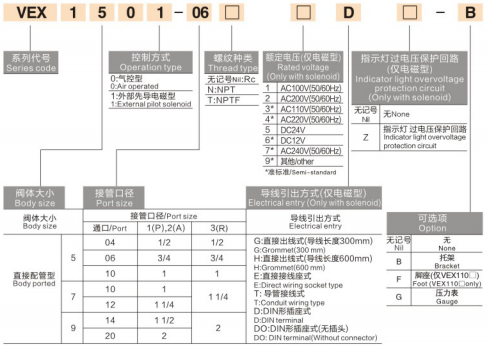

     -- VEX190□: dimensioni porte extra-large (14/20) Esempio di codice modelloVEX1300-03G36-4-01

     -- 130 = Serie porta media

     -- 0 = Tipo con pilotaggio pneumatico (1 = Tipo con pilotaggio a solenoide)

     -- 03 = filettatura attacco 3/8".

     -- G36 = Solenoide pilota integrato DC24V (accessorio opzionale)

Scenari applicativi tipici

     -- Stabilizzazione rapida della pressione e scarico rapido per grandi serbatoi di stoccaggio dell'aria

     -- Apparecchiature per il soffiaggio dell'aria ad alto volume: stazioni di rimozione della polvere industriale, asciugatura delle parti e spurgo dell'aria

     -- Cilindri e motori pneumatici ad alta potenza: azionamento stabile a grande flusso per eliminare la caduta di pressione nella tubazione

     -- Controllo della pressione a due stadi/multistadio: regolatore singolo per commutazione multi-pressione tramite segnali pneumatici o elettrici

     -- Circuiti di bilanciamento e controllo della tensione: tensione costante per la produzione di film/fili, apparecchiature di bilanciamento pneumatico

Riassunto di una frase

     Il regolatore di scarico a 3 vie con otturatore bilanciato SOLH VEX1 combina capacità di flusso ultraelevata, alta precisione a livello di 0,01 MPa, funzione di scarico di scarico integrata e modalità di controllo pilota a doppia aria/solenoide, fungendo da scelta ottimale di controllo della pressione per sistemi pneumatici pesanti che richiedono stabilizzazione costante della pressione, scarico rapido e commutazione della pressione multistadio.
