Marca: SOLH di Riche Technology | Silenziatore di scarico pneumatico per elettrovalvola e cilindro pneumatico

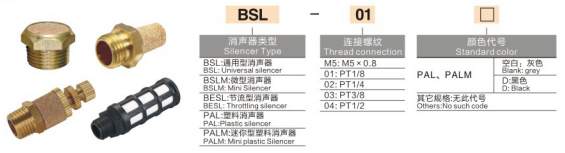

Formato:[Codice serie] - [Dimensione filettatura] - [Codice colore]
|
Posizione |
Codice |
Definizione |
Dettagli |
|
1 |
BSL / BSLM / BESL / PALMA/PALMA |
Tipo di silenziatore |
Vedere la tabella comparativa delle serie di seguito |
|
2 |
01/02/03/04/M5 |
Specifica della filettatura |
M5: M5×0,8 |
|
3 |
Vuoto/D |
Codice colore |
Valido solo per PAL e PALM: |
|
Serie |
Nome e cognome |
Caratteristiche principali |
Materiale |
Applicazione consigliata |
|

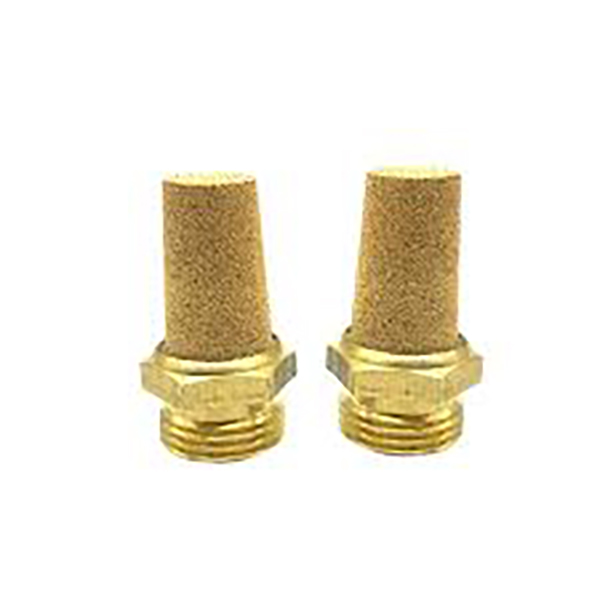

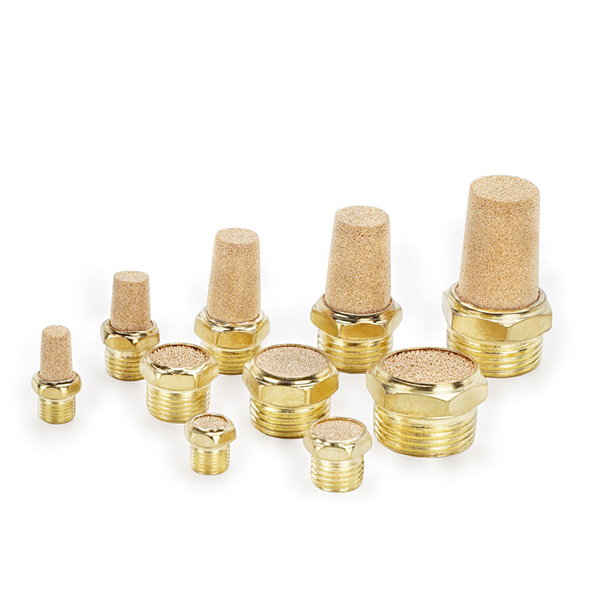

BSL |
Silenziatore di serie |
Tipo generale standard, elemento filtrante in metallo sinterizzato, robusto ed economico |
Corpo in ottone + filtro in bronzo sinterizzato (acciaio inox opzionale) |
Condizioni industriali generali, scarico per elettrovalvole e cilindri pneumatici |
|
BSLM |
Mini silenziatore in metallo |
Ultra compatto, leggero per spazi di installazione ristretti |
Corpo in alluminio + filtro in rame sinterizzato |
Blocchi collettori, microelettrovalvole, layout macchina compatto |
|

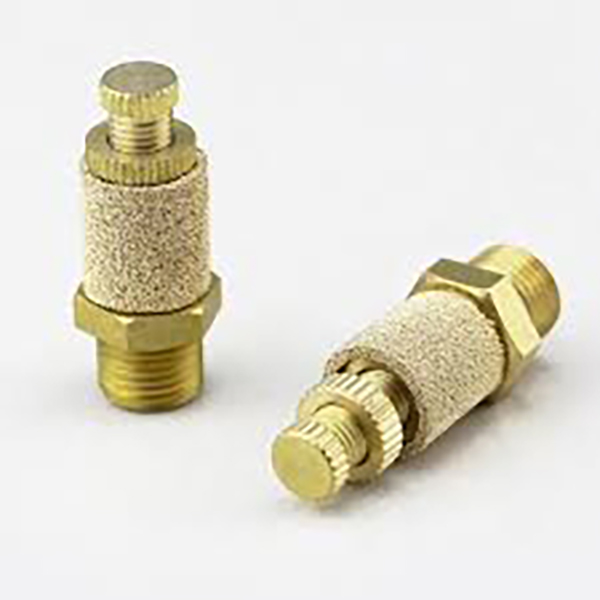

BESL |
Silenziatore dell'acceleratore |
Silenziatore + acceleratore di scarico regolabile integrato, velocità del cilindro controllabile |
Corpo in alluminio + filtro in rame sinterizzato |
Applicazioni che richiedono la regolazione della velocità del cilindro |
|

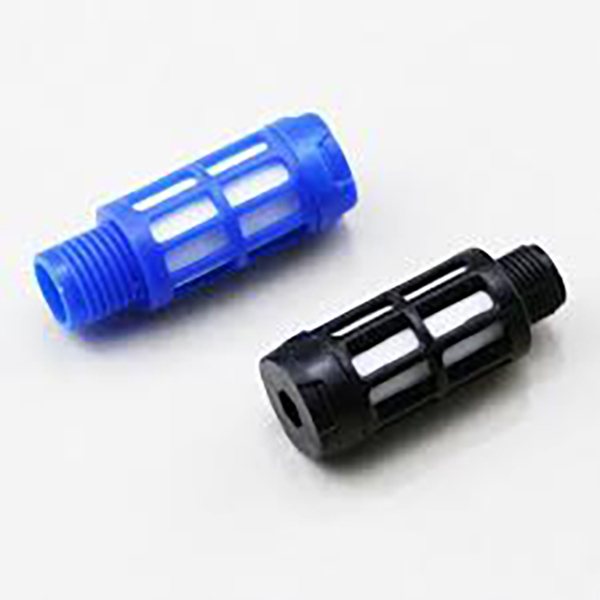

AMICO |
Silenziatore in plastica |
Costruzione interamente in plastica, zero contaminazione da metalli, resistente alla corrosione |
Corpo in POM + filtro in fibra PE |
Industria alimentare, medica, elettronica, ambienti privi di rame e corrosivi |
|
AMICOMAA |
Mini silenziatore in plastica |
Più piccolo del PAL, dedicato ai componenti in miniatura |
Completamente in plastica |
Microcilindri, banchi valvole piccoli, spazio ultraristretto |
1. Selezionare prima la serie in base alle condizioni di lavoro
• Uso generale, lunga durata:BSL (ottone, economico)
• Spazio limitato e micro componenti:BSLM o PALMA
• Controllo della velocità + riduzione del rumore:BESL (acceleratore e silenziatore integrati)
• Ambiente esente da rame/alimentare/medico/corrosivo:AMICOMAAA/PALMA interamente in plastica
2. Selezionare la dimensione della filettatura in base alla porta dell'apparecchiatura
• Microvalvola pilota: M5
• Elettrovalvola standard / cilindro piccolo: PT1/8 (01), PT1/4 (02)
• Cilindro grande/valvola ad alto flusso: PT3/8 (03), PT1/2 (04)
3. Opzione colore (solo PAL e PALM)
• Grigio predefinito: nessun suffisso
• Nero per abbinamento colori attrezzatura: aggiungere il suffisso D, es. PAL-01-D

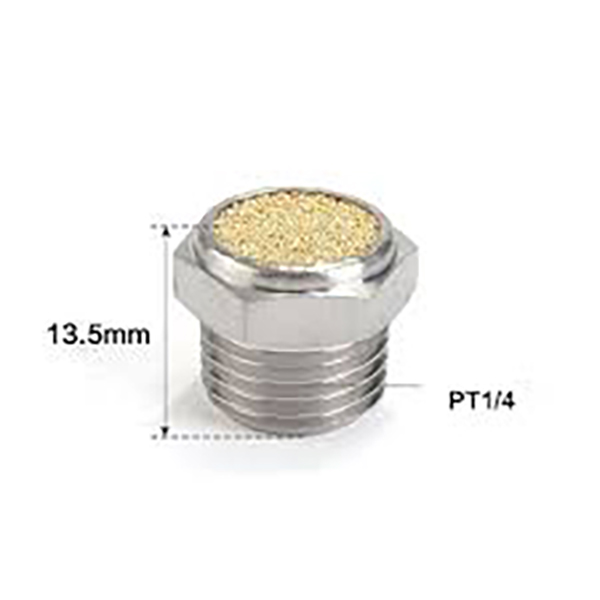

• BSL-02: Silenziatore standard in ottone, filettatura PT1/4".
• BSLM-M5: Mini silenziatore in metallo, filettatura M5 per microvalvole
• BESL-03: Silenziatore regolabile a farfalla, PT3/8"
• AMICO-01: Silenziatore interamente in plastica, PT1/8", grigio
• Condizioni generali di lavoro industriale, elevata durata →BSL (ottone)
• Installazione compatta, parti micro pneumatiche →BSLM
• Necessita di regolazione della velocità di scarico + riduzione del rumore →BESL
• Rame vietato, ambiente umido o corrosivo →AMICOMAAA/PALMA
• Spazio di montaggio ultraridotto →AMICOMAA
