10kV da 12kV VCB a tensione di media tensione VCB con tubo isolante con parti conduttive

10kV da 12kV VCB a tensione di media tensione VCB con tubo isolante con parti conduttive

     L'interruttore a vuoto ad alta tensione di tipo VSG è adatto per la commutazione di vari carichi di nature diverse e operazioni frequenti in sistemi di alimentazione con AC 50Hz trifase e tensione nominale di 7,2kv-40.5kV. E la protezione e il controllo delle apparecchiature elettriche in sottostazioni. Può essere dotato di kyn28a e altri quadri di tipo a mano montato a medio e possono anche essere dotati di quadri fissi XGN.

     L'interruttore a vuoto ad alta tensione di tipo VSG è conforme allo standard nazionale GB1984 "Interruttore ad alta tensione CA", JB/T3855 "3,6 ~ 40,5 kV AC AC Ac ad alta tensione di interruzione a vuoto" e interruzione di interruzione AC ad alta tensione ". Incontra il "interruttore di interruttore tecnico per interruttore di aspirazione per aspirapolvere ad alta tensione da 10-35kV, ha i vantaggi di dimensioni ridotte, peso leggero, adatti per funzionamento frequente e interruzione senza manutenzione, ed è più popolarmente utilizzato nella rete di distribuzione 3KV-40.5kV.

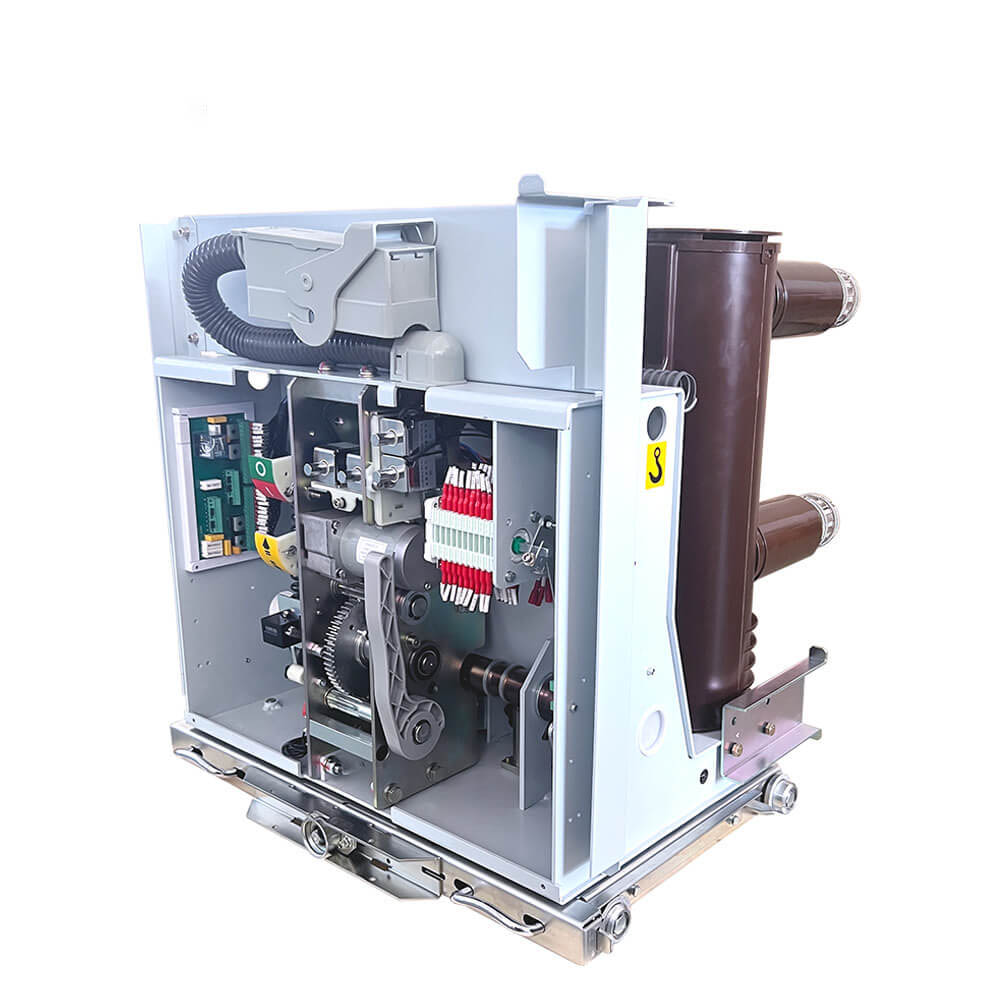

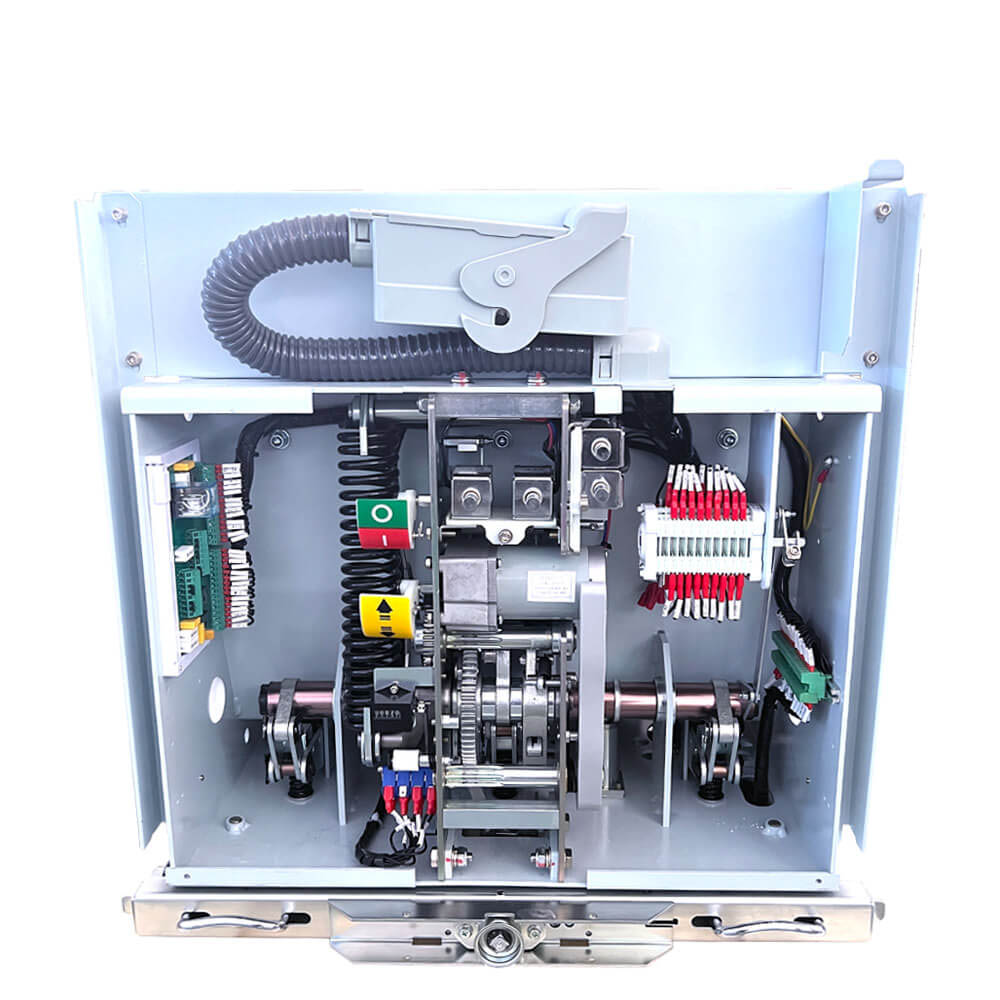

    Il meccanismo VSG utilizza una CAM (nel modulo centrale del meccanismo) per guidare direttamente il mandrino (nel modulo mandrino del telaio) per ridurre il collegamento di trasmissione e migliorare l'efficienza della trasmissione (nessuna connessione a cerniera). Ridurre l'input energetico del prodotto e aumentare la durata del prodotto. Installare il modulo del circuito principale, ovvero completare la configurazione di base dell'interruttore a vuoto. Quindi installare il modulo di auto del telaio, il braccio di contatto, il contatto e la manica isolante per completare la configurazione dell'interruttore a mano.

Caratteristiche tecniche

1.La prima generazione della cardiaca di tipo incorporato in Cina con diritti intellettuali indipendenti. Presenta una tecnologia maturata e un alto rapporto prezzo/prestazioni.

2. Le parti chiave adottano placcatura in lega di nichel-fosforo con perfetta resistenza all'usura e resistenza alla corrosione.

3. Le parti chiave sono realizzate da noi stessi per garantire che i prodotti soddisfino i requisiti di progettazione della progettazione

4.L'isolamento composito cilindrico Circuito principale presenta un piccolo volume, privo di manutenzione e pochi servizi.

Parametri tecnici chiave:

· Livello di isolamento nominale: 75kv

· Tensione di resistenza all'impulso di fulmini classificati: 42KV

· Corrente nominale: 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000A

· Corrente di rottura del corto circuito classificato: 25KA, 31,5KA, 40KA

· Creazione di cortocircuiti classificati (picco): 63KA, 80KA, 100KA

· Durata classificata a corto circuito: 4 secondi

· Sequenza operativa nominale: O-0.3S-Co-180S-Co o O-180S-Co-180S-Co (40KA)

· CONTRUZIONE CONSIPATO SINGOLA/SINGOLA ALLA TAMPIO CORRENTE: 630A/400A

· Numero di operazioni alla corrente di rottura del corto circuito nominale: 30 volte

· Tempo di chiusura: 30-70ms

· Tempo di apertura: 20-50 ms

· Vita meccanica: 30.000 operazioni

· Conservazione e tensione operativa di energia nominale: AC220/110 V, DC220/100V

· Gap di contatto: 11 ± 1 mm

· Overravel di contatto: 3,5 ± 0,5 mm

· Velocità di chiusura media: 0,5-0,8 m/s

· Velocità di apertura media: 0,9-1,2 m/s

· Contattare il tempo di rimbalzo alla chiusura: ≤2ms

· Tempo di sincronizzazione per apertura e chiusura trifase: ≤2ms

· Resistenza al circuito principale: ≤50μΩ (630a), ≤45μΩ (1250a), ≤35μΩ (1600-2000a), ≤25μΩ (2500a e sopra)

Caratteristiche del prodotto:

· Ampia applicabilità: i meccanismi operativi modulari VCB VSG-12 Interruttore a vuoto ad alta tensione interni sono adatti per una varietà di ambienti ed è particolarmente adatto per applicazioni che richiedono operazioni frequenti e elevata affidabilità nei sistemi di alimentazione.

· Progettazione modulare: il meccanismo operativo utilizza un design modulare, fornendo la comodità di sostituti e assemblaggio rapidi.

· Sicurezza e affidabilità: vanta prestazioni elettriche eccezionali, proteggendo e controllando in modo affidabile le apparecchiature di alimentazione.

· Lunga durata meccanica: con un'elevata durata meccanica, può resistere a estesi periodi di utilizzo.

Design avanzato: funzionalità come Gap di contatto e OverTravel di contatto assicurano prestazioni e affidabilità elevate.

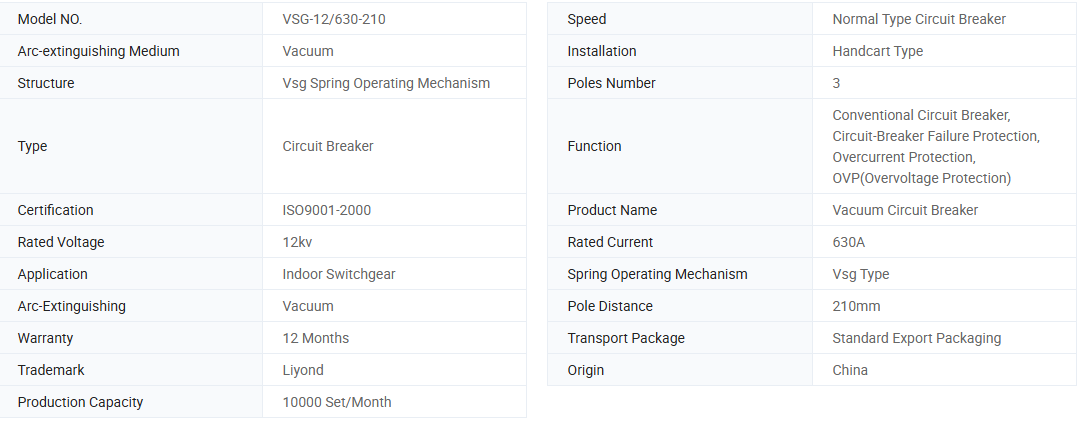

Informazioni di base.

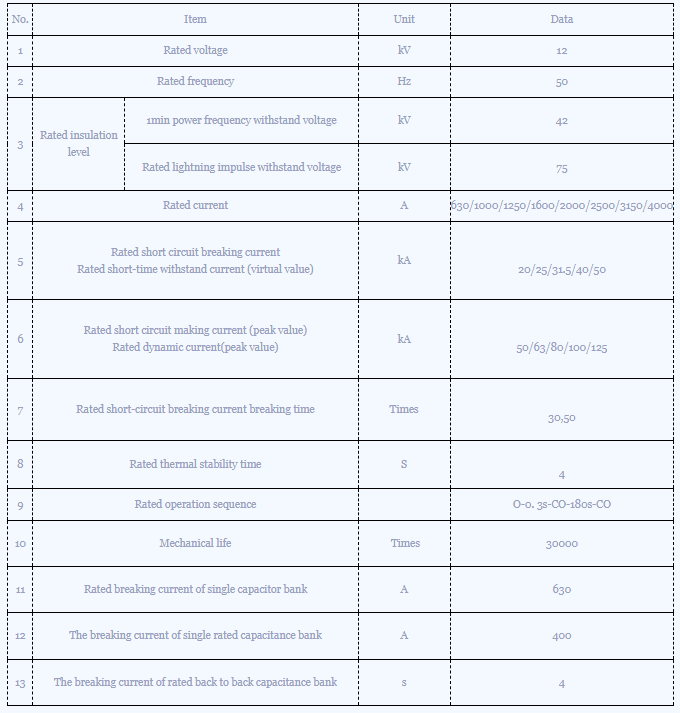

Parametro tecnico

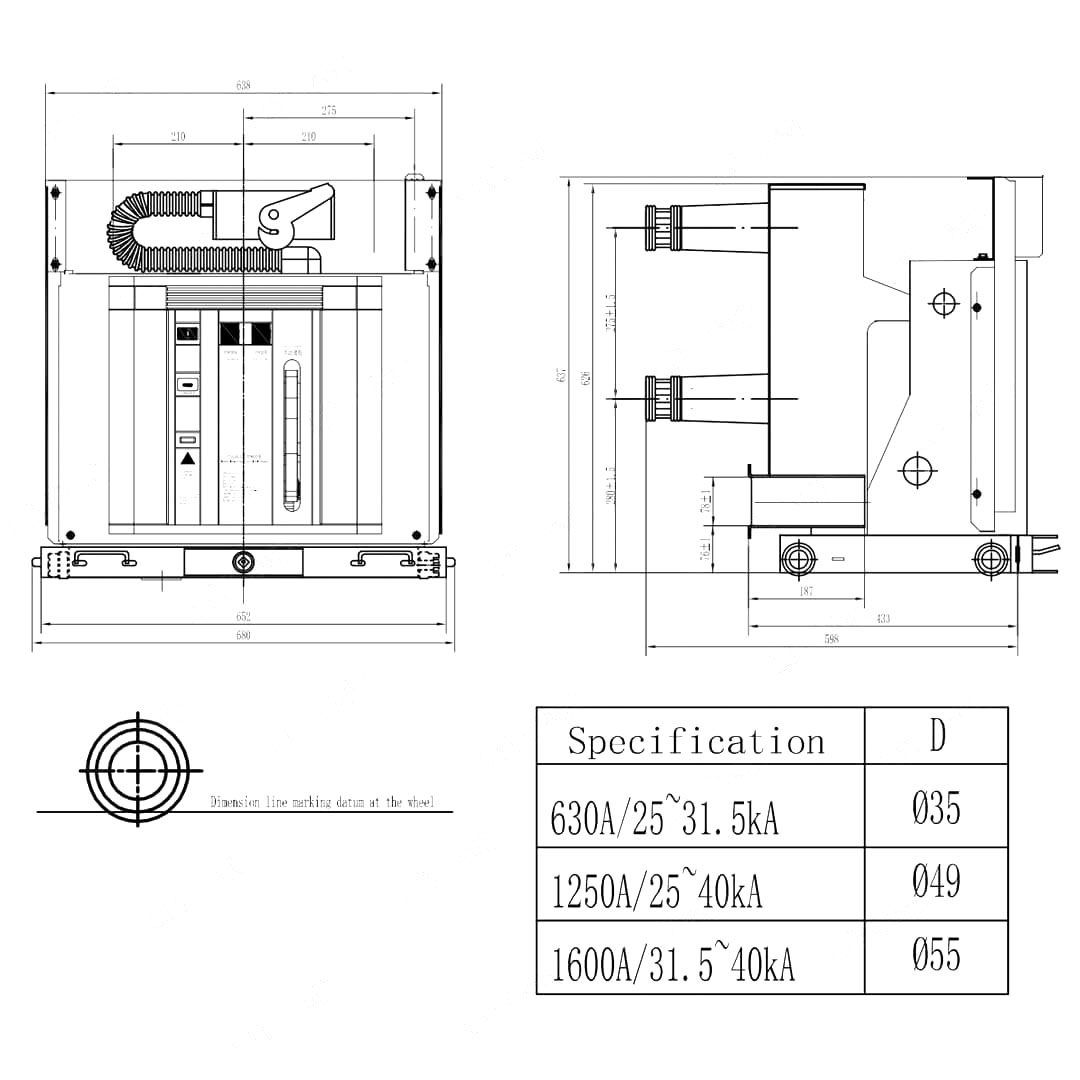

Disegno dimensionale:

Ambiente operativo:

· Temperatura ambiente: non superiore a +40 ° C, non inferiore a -15 ° C (non è consentito la conservazione a -30 ° C).

· Altitudine: non superiore a 1000 m.

· Umidità relativa: media giornaliera non superiore al 95%, media mensile non superiore al 90%. La pressione di vapore di saturazione media giornaliera non superiore a 22 × 10-3MPa, media mensile non superiore a 18 × 10-3MPA.

· Intensità sismica: non superiore al livello 8.

· Siti di applicazione: adatto per l'uso in luoghi senza incendio, esplosioni, grave inquinamento, corrosione chimica e vibrazioni gravi.

Istruzioni di ordinazione

1. Tipo completo VCB, specifiche tecniche principali, distanza di fase e quantità

2. Tipo e specifica della tensione di servizio

3. Il nome e la quantità di pezzi di ricambio
