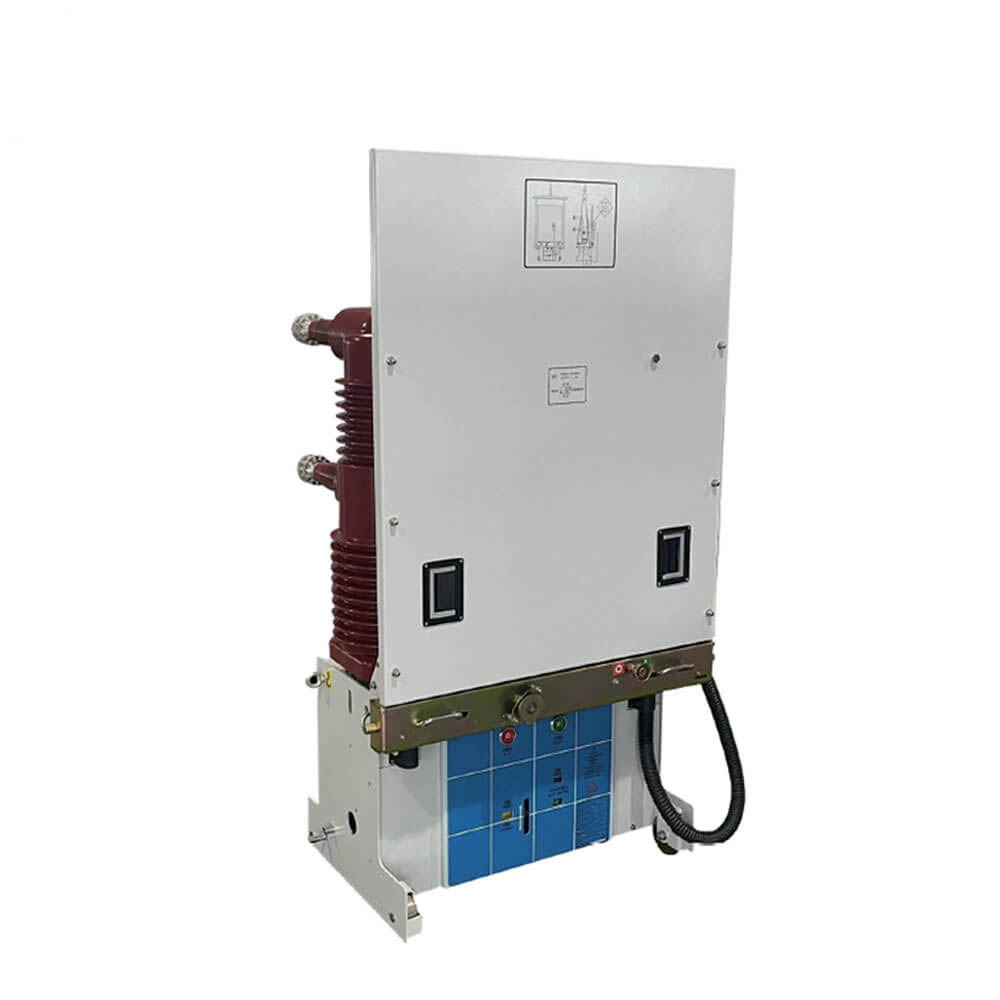

Interruttore a vuoto montato a pavimento da 35 kV con meccanismo a molla VBI
L'interruttore a vuoto della serie VSG-40.5 è un nuovo tipo di 50Hz trifase in base al concetto di design unico e combinato con la domanda e lo sviluppo del mercato, la tensione nominale dei quadri interni 40.5kv, può essere fornito alle imprese industriali e minerarie, alla centrale elettrica e alla sottostazione come controllo e protezione delle attrezzature elettriche ed è adatto per la frequenza.
L'interruttore di aspirazione a alta tensione interno VBI è un dispositivo interno con una tensione TI-Fase CA 50Hz e una tensione nominale di 40,5 kV. Può essere utilizzato per il controllo e la protezione delle apparecchiature elettriche nelle imprese industriali e minerarie, nelle centrali e nelle sottostazioni, in particolare per luoghi con operazioni frequenti. Il modulo di installazione dell'interruttore nell'armadio dell'interruttore può essere un tipo fisso o un tipo di prelievo installato su un carrello.VBI L'interruttore a vuoto ad alta tensione interno ha prestazioni affidabili ed è facile da installare. È la scelta migliore per il controllo e la protezione dei sistemi di trasmissione e distribuzione ad alta tensione.

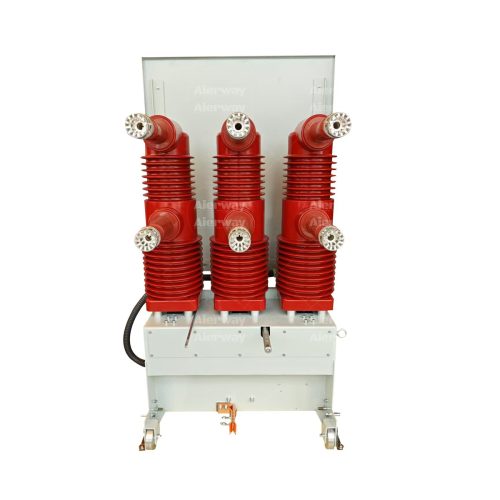

L'interruttore a vuoto montato sul pavimento VBI-40.5 è un dispositivo di commutazione a media tensione ad alte prestazioni progettato per protezione affidabile e controllo dei sistemi elettrici classificati a 40,5 kV. Utilizzando la tecnologia avanzata dell'interruttore a vuoto, garantisce un'estinzione efficiente dell'arco, una manutenzione minima e una lunga durata operativa. Ideale per reti di distribuzione di energia, impianti industriali e sottostazioni, questo interruttore combina una solida costruzione con un funzionamento intuitivo.

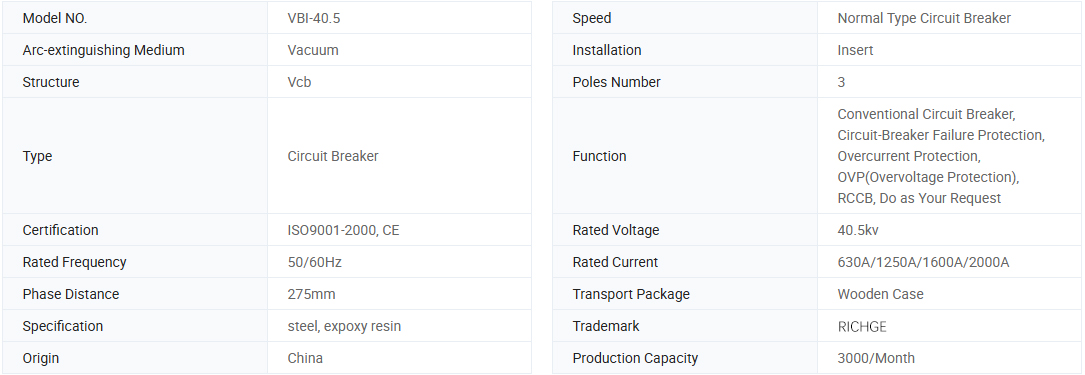

Valutazione attuale:Fino a 2500A Continua, capacità di rottura del corto circuito 31,5 kas.
Interruttore a vuoto:Ermeticamente sigillato, esente da manutenzione e rispettoso dell'ambiente (nessun gas SF₆).
Meccanismo:Meccanismo 储能 a molla o a motore 储能 per la chiusura/apertura rapida (<50ms).
Sicurezza:Design anti-slip integrato, interblocchi meccanici/elettrici e interruttori di messa a terra.
Conformità standard:Incontra IEC 62271, GB/T 1984 e ANSI C37.04.
3.1 Controlli di preinstallazione
Verifica l'imballaggio intatto e nessun danno fisico.
Conferma i parametri nominati per corrispondere ai requisiti di sistema.
Garantire una fondazione in calcestruzzo a livello e privo di vibrazioni.
3.2 Passaggi di montaggio
Fissare l'interruttore sul pavimento usando bulloni di ancoraggio (M16 consigliato).
Collegare le barre di bus primarie con le impostazioni di coppia per specifiche del produttore (ad es. 50nm).
Cavi di controllo secondario del filo ai terminali (etichettati "Open/Close Coil", "Contatti ausiliari").
Messo a terra il telaio di interruttore saldamente (resistenza al suolo ≤4Ω)
4.1 operazione manuale
Chiusura: ruotare la maniglia manuale in senso orario fino a quando un "clic" non conferma il coinvolgimento.
Apertura: premere il pulsante "Trip" rosso o tirare la leva del viaggio meccanico.
4.2 Funzionamento elettrico
Applicare 220 VDC/110VAC alla bobina di chiusura (impulso momentaneo) per il telecomando.
Utilizzare l'interruttore selettore locale/remoto per la modalità.
4.3 Indicatori e allarmi
LED verde: interruttore chiuso.
LED rosso: interruttore aperto/inciampato.
Contatti di allarme: attivazione per la perdita di pressione SF₆ (se equipaggiata) o molla
5.1 Controlli di routine
Ispezionare i contatti ogni 5.000 operazioni (tramite viewport).
Lubrificare le parti in movimento ogni anno con grasso ad alta temperatura.
Test di resistenza all'isolamento (> 1000MΩ @5KV).
5.2 Problemi comuni
Mancata chiusura: controllare la potenza di controllo, la carica di molla o le condizioni di interblocco.
Riscaldamento eccessivo: serrare connessioni; Misurare la resistenza di contatto (<50μΩ).
De-energizzare l'interruttore prima di assistere.
Solo il personale addestrato dovrebbe eseguire la manutenzione.
Non operare mai con danni visibili o rumori anormali.
Smaltire gli interruttori del vuoto come rifiuti elettronici (non pericolosi).
Riciclare metalli e materie plastiche per regolamenti locali.
 |
 |

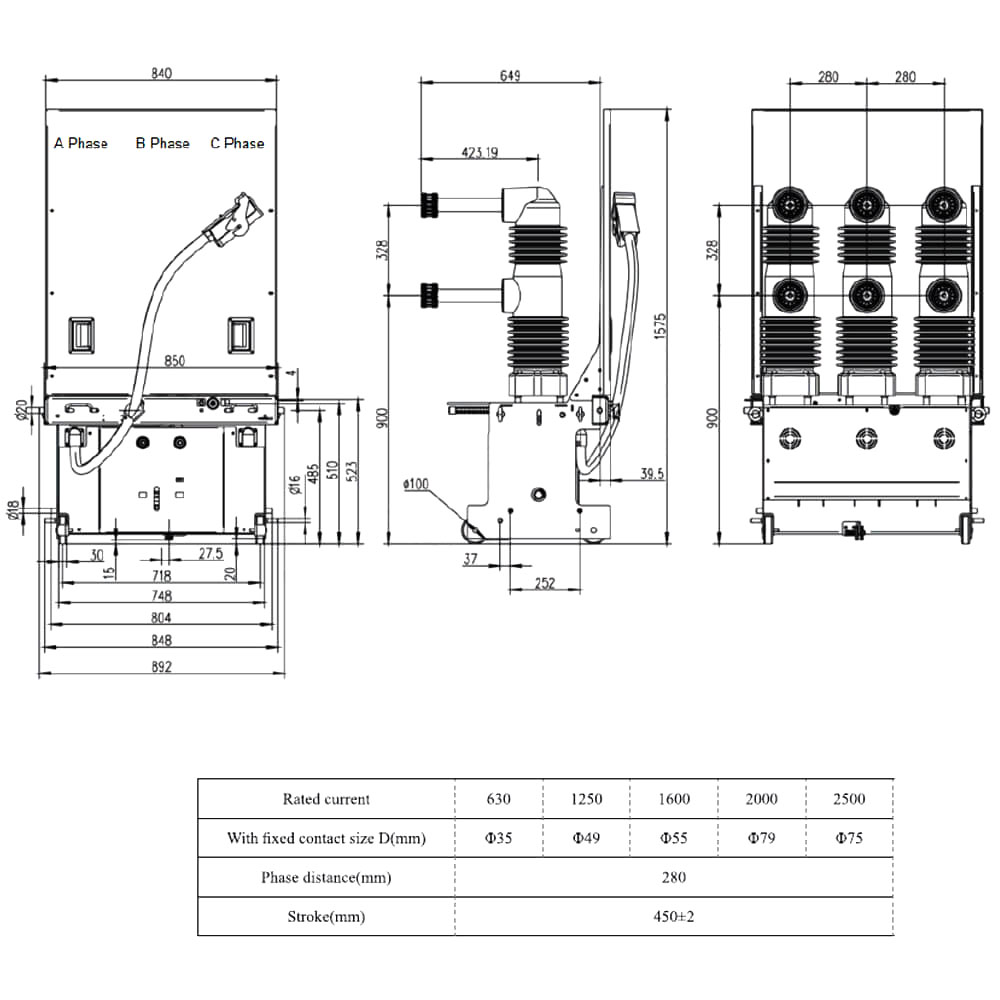

Dopo aver regolato l'interruttore, i parametri caratteristici meccanici sono mostrati di seguito:
1. Temperatura ambiente: -10c ~ +40c (consente lo stoccaggio e il trasporto a -30 gradi centigradi);
2. Umidità ambientale: l'umidità media di una giornata non dovrebbe essere superiore al 95%. L'umidità media di un mese non dovrebbe essere superiore al 90%;
3. Pressione di vapore satura: la pressione media di un giorno non dovrebbe essere superiore a 2,2 kPa; La pressione media di un mese non dovrebbe essere più
di 1,8 kpa;
4. Altitudine: ≤1500m;
5. Intensità del terremoto: ≤8 gradi;
6
D1: Sei un produttore o un commerciante?
A1: Siamo un produttore professionista leader.
D2: Quanto dura il tuo ciclo di consegna?
A2: dipende dai requisiti e dalla quantità del prodotto. Generalmente, per la consegna sono necessari da 5 a 10 giorni lavorativi
Q3: Qual è il tuo servizio post-vendita?
A3: Possiamo rispondere alle domande degli utenti risolvere i loro problemi 24 ore al giorno e fornire un supporto tecnico completo per tutti i nostri prodotti prontamente.
Q4: come risolvi i problemi di qualità?
A4: Fornire foto dettagliate dei problemi di qualità. I nostri dipartimenti di ispezione tecnica e di qualità li analizzeranno. Daremo una soluzione soddisfacente entro 2 giorni.
Q5: accetti servizi personalizzati?
A5: forniamo servizi OEM/ODM e possiamo stampare il tuo logo sui prodotti. Il nostro team tecnico e di citazione professionale può fornire progetti soddisfacenti in base ai tuoi disegni e parametri.
