Attuatore rotativo a pignone e cremagliera serie HRQ

Marca:SOLH di Riche Technology

Posizionamento del prodotto

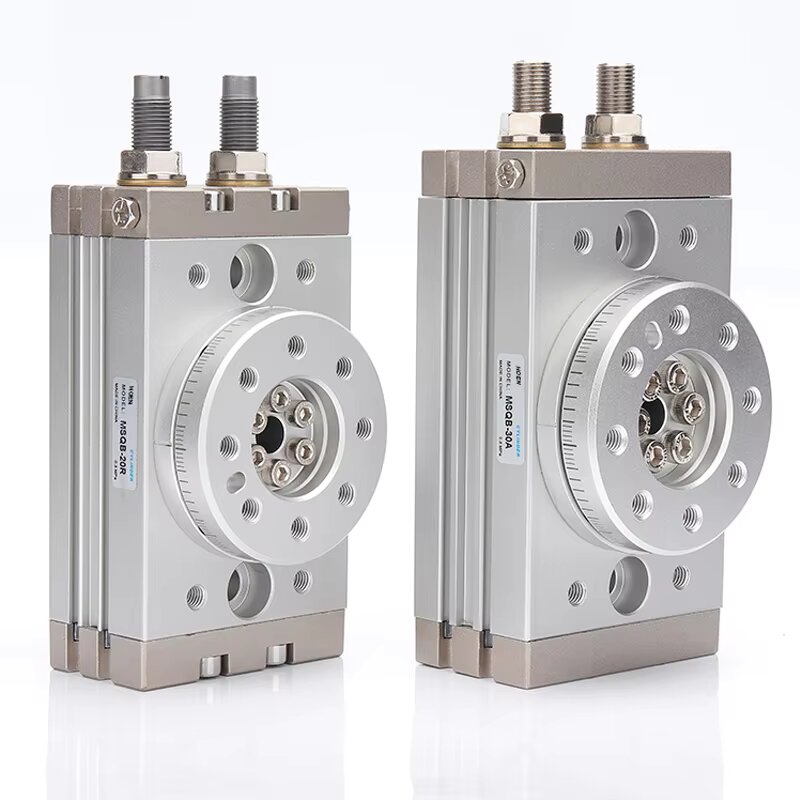

     Il cilindro rotante SOLH HRQ adotta una struttura di trasmissione simmetrica a pignone e cremagliera a doppio pistone, caratterizzata da rotazione ultra fluida, spinta a doppia uscita ed elevata precisione di posizionamento ripetuto. Angolo di oscillazione regolabile in modo continuo entro 0~190°, ampiamente utilizzato per stazioni di indicizzazione rotante, bloccaggio del pezzo, ribaltamento e smistamento su tutte le apparecchiature di produzione automatizzate.

Tabella di selezione rapida delle serie

Tabella delle specifiche tecniche del nucleo universale

Coppia di uscita e dati di carico consentiti

  1. Coppia di uscita teorica (aria di alimentazione 0,5 MPa, unità: N·m)

  2. Tabella di riferimento del carico massimo consentito

Caricare il suggerimento per la selezione della sicurezza

     -- Il carico di lavoro effettivo deve soddisfare la formula di sicurezza riportata di seguito per evitare deformazioni e guasti prematuri:

     -- Carico assiale effettivo / Carico assiale massimo + Carico radiale effettivo / Carico radiale massimo + Momento flettente effettivo / Momento flettente massimo ≤ 15.

Vantaggi della progettazione strutturale

  1. Trasmissione simmetrica a pignone e cremagliera

     -- Il doppio pistone bilanciato offre una coppia di uscita doppia, rotazione stabile senza vibrazioni, eccellente precisione di posizionamento e capacità di carico pesante superiore rispetto ai cilindri rotanti a pala singola.

  2. Base di montaggio multidirezionale

     -- HRQ10~HRQ200: fori di montaggio filettati distribuiti su entrambe le facce laterali;

     -- Micro HRQ2/3/7: fori di montaggio sul piano inferiore; layout flessibile per telai di apparecchiature compatti.

  3. Foro passante cavo centrale

     -- Il design cavo sulla superficie della tavola rotante consente il passaggio dei tubi dell'aria e dei cavi dei sensori al centro, una disposizione ordinata delle tubazioni interne senza interferenze della linea esterna.

  4. Due soluzioni tampone opzionali

     -- Tampone a vite con limite meccanico: basso costo, adatto per carichi leggeri e funzionamento intermittente a bassa velocità

     -- Ammortizzatore idraulico (suffisso -A): capacità di assorbimento dell'energia 3~5 volte superiore al tampone a vite, sopprime efficacemente le vibrazioni d'impatto all'arresto di carichi pesanti ad alta velocità, garantisce una ripetibilità di posizionamento precisa

  5. Compatibilità con interruttore magnetico universale

     -- Scanalature del sensore prelavorate standard su entrambi i lati del corpo del cilindro, compatibili con D-M9BV, D-A93 e altri interruttori reed magnetici generali per il feedback del segnale rotante sul posto al sistema di controllo PLC.

Regola completa di denominazione del modello

  1. Esempio di modello base: HRQ30-A

     -- HRQ: Codice serie cilindro rotante con pignone e cremagliera

     -- 30: codice della dimensione del telaio, corrispondente ai parametri fissi di coppia e carico

     -- -A: Suffisso per ammortizzatore idraulico integrato; nessun suffisso = tampone vite limite meccanico

  2. Definizione del suffisso esteso

     -- -S: tappo terminale in acciaio inossidabile per ambienti umidi anticorrosione

     -- Opzioni di filettatura: filettatura conica PT, filettatura parallela G, filettatura standard americana NPT

Guida alla selezione passo passo e applicazioni tipiche

  1. Regole di priorità di selezione

     -- Alta velocità, carico pezzo pesante, posizionamento arresto ad alta precisione → Modello con buffer idraulico HRQ□-A

     -- Carico leggero, bassa velocità di ciclo, rigoroso controllo dei costi → Versione standard con buffer a vite HRQ

     -- Ambiente di officina umido/leggermente corrosivo → Variante del cappuccio terminale in acciaio inossidabile HRQ□-A(S).

     -- Priorità di adattamento del carico: verifica simultanea di tre indicatori principali: coppia di uscita, momento flettente, carico ammissibile radiale e assiale

  2. Scenari tipici di applicazioni industriali

     -- Assemblaggio automatico di precisione: assemblaggio di parti rotanti, stazioni di serraggio viti

     -- Logistica di smistamento del materiale: ribaltamento del pezzo di 90°/180°, cambio della direzione del trasportatore

     -- Dispositivi di bloccaggio pneumatici: meccanismo di bloccaggio e rotazione della maschera rotante

     -- Macchine per l'imballaggio: Rotazione bottiglie, stazioni rotative di incollaggio automatico delle etichette

Confronto delle prestazioni: Cilindro rotativo a pignone e cremagliera HRQ VS a palette

Riassunto di una frase

     Il cilindro rotante a pignone e cremagliera a doppio pistone SOLH HRQ offre varianti opzionali con vite meccanica/ammortizzatore idraulico con versione resistente alla corrosione in acciaio inossidabile, montaggio multidirezionale e design della tavola cava centrale, offrendo un posizionamento rotativo stabile e resistente a coppia elevata per linee di produzione di assemblaggio automatico, imballaggio e smistamento dei materiali.
