Cilindro a scorrimento lineare di precisione a doppio albero serie HLQ / HLQL (guida a ricircolo di sfere)

Marca:SOLH di Riche Technology

Posizionamento del prodotto

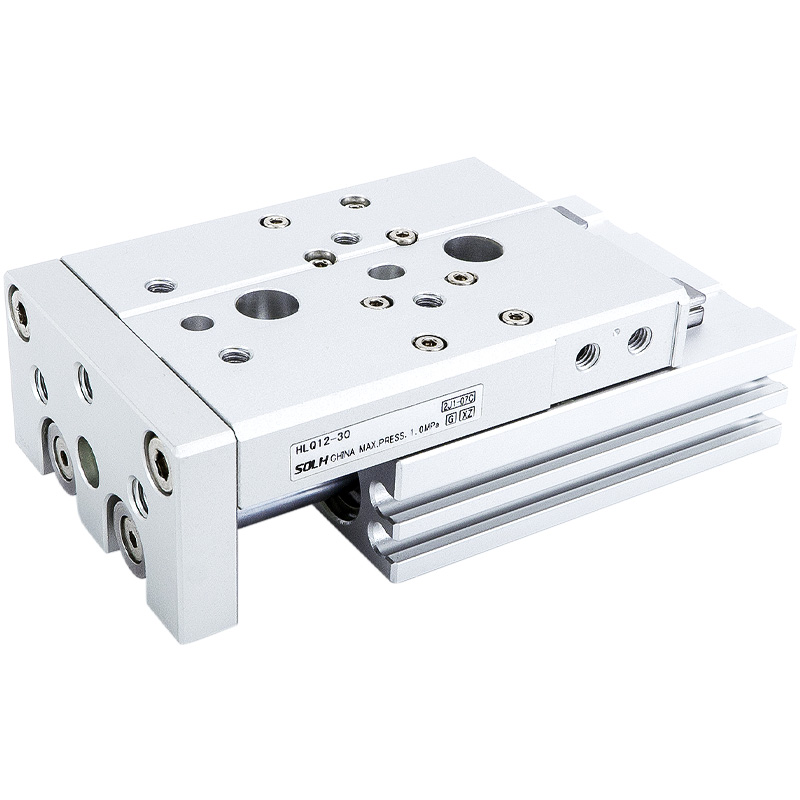

     Il cilindro di scorrimento di precisione a doppio albero SOLH HLQ / HLQL adotta la struttura centrale della guida lineare a ricircolo di sfere, offrendo un movimento alternativo lineare liscio ad alta precisione e rigidità per apparecchiature automatizzate. Due varianti coprono rispettivamente condizioni di lavoro con carico eccentrico leggero, medio e pesante.

Panoramica della serie

     -- Tipo standard HLQ: corpo del cilindro disposto a lato dell'unità di scorrimento, larghezza complessiva compatta

     -- Tipo simmetrico HLQL: cilindro centrato + doppie guide simmetriche, rigidità ultraelevata e capacità anti-deflessione

     -- Struttura guida: guida lineare a ricircolo di sfere; guida singola per foro 6/8, doppia guida parallela per foro ≥12

     -- Modalità operativa: movimento alternativo a doppio effetto

     -- Mezzo applicabile: aria compressa con precisione di filtrazione ≥40μm

Tabella delle specifiche tecniche principali

Vantaggi strutturali e prestazionali

  1. Binari di guida a ricircolo di sfere di precisione doppia

     -- Basso attrito, movimento estremamente fluido, rettilineità eccezionale e precisione di posizionamento ripetuta; Rivestimento antipolvere antiruggine integrato per una maggiore durata.

  2. Giunto flottante incorporato

     -- Il collegamento flottante elastico tra il pistone e il carrello di scorrimento compensa la forza laterale e la coppia eccentrica, prevenendo la deformazione dello stelo del pistone e danni da sovraccarico.

  3. Design con stelo a pistone doppio parallelo

     -- Spinta in uscita raddoppiata, potenti prestazioni anti-torsione, rotazione zero della piattaforma scorrevole sotto carico.

 4. Layout di montaggio multidirezionale

     -- Fori di montaggio filettati sulle superfici inferiore, anteriore e laterale per installazione a 3 vie; Fori per perni di posizionamento di precisione sulla base per un montaggio rapido e accurato dell'apparecchio.

  5. Superfici di montaggio della maschera su 3 lati

     -- Fori filettati per utensili sulla parte superiore e frontale della slitta; fori dei perni di posizionamento sulla parte superiore del cursore per garantire la precisione di posizionamento della ripetizione del dispositivo.

  6. Scanalature per sensori prelavorate

     -- Fessure scorrevoli standard sul lato del cilindro per un'installazione rapida e posizione regolabile degli interruttori reed magnetici.

  7. Diverse combinazioni di buffer e blocchi di arresto

     -- Ammortizzatore d'aria fisso opzionale, ammortizzatore d'aria regolabile (A/AS/AF), ammortizzatore idraulico (B/BF); sono disponibili più accessori per blocchi di finecorsa esterni.

Regola di denominazione del modello standard

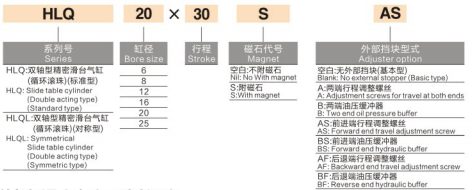

  1. Modello di esempio: HLQ20×30SAS

     -- HLQ = Serie bialbero standard; HLQL = serie a doppia rotaia simmetrica ad alta rigidità

     -- 20 = Diametro foro cilindro (mm)

     -- 30 = Lunghezza corsa nominale (mm)

     -- S = Anello magnetico permanente incorporato (configurazione standard obbligatoria)

     -- A = Paracolpi d'aria regolabile a doppia estremità

        AS = Ammortizzatore d'aria singolo regolabile con corsa anteriore

        AF = Ammortizzatore d'aria regolabile singolo con corsa di ritorno

     -- B = Tampone olio idraulico a doppia estremità

        BF = Ammortizzatore idraulico singolo con corsa di ritorno

Tabella della spinta teorica in uscita (unità: N)

Linee guida per la selezione e scenari applicativi tipici

  1. Logica di selezione del modello

     -- Tipo standard HLQ: spazio di installazione compatto, carico medio-piccolo, carico laterale eccentrico leggero o assente

     -- Tipo simmetrico HLQL: carico pesante, carico eccentrico evidente, elevata rigidità e requisiti di precisione di posizionamento estremamente elevati

  2. Applicazioni tipiche

     Posizionamento di precisione, trasferimento automatico dei pezzi, stazioni di bloccaggio pneumatiche; ampiamente utilizzato nell'elettronica 3C, nelle linee di produzione di semiconduttori, nelle apparecchiature di assemblaggio automatizzato e negli strumenti di test di precisione.

Riassunto di una frase

     Il cilindro con guida a sfere a ricircolo di sfere SOLH HLQ / HLQL a doppio albero offre varianti doppie standard compatte e simmetriche ad alta rigidità, con buffer pneumatico/idraulico opzionale, doppia asta antitorsione e design con giunto flottante, l'attuatore lineare universale ad alta precisione per apparecchiature di bloccaggio, trasferimento e posizionamento automatizzate per carichi medi e pesanti.
