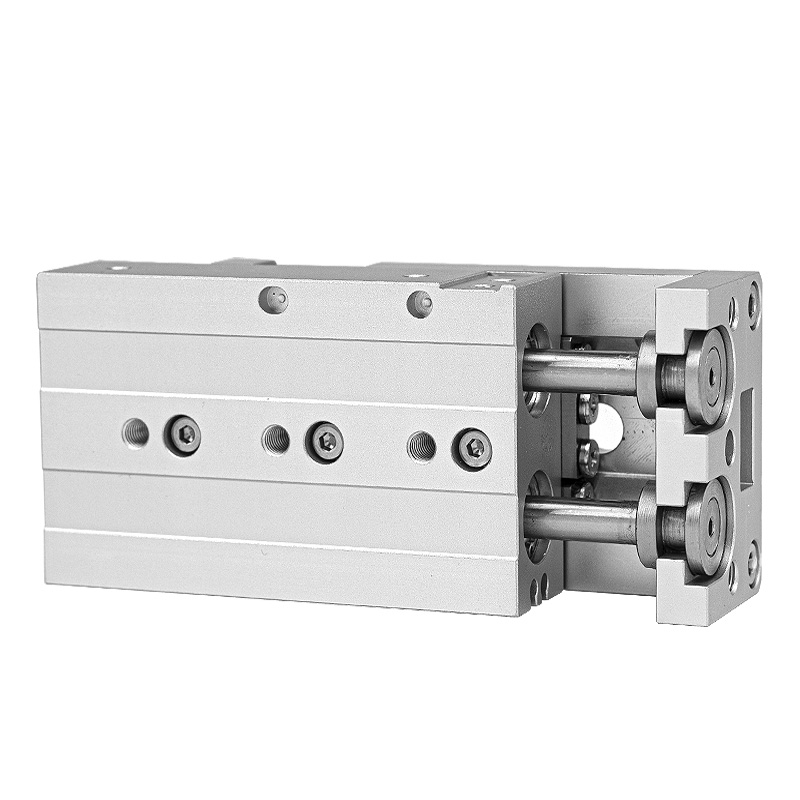

Cilindro a scorrimento di precisione a doppio albero serie HLS / HLSL (tipo con guida a rulli incrociati)

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     Il cilindro di scorrimento di precisione a doppio albero della serie SOLH HLS / HLSL adotta la guida lineare a rulli incrociati come componente di guida principale. Rispetto ai cilindri con guida a ricircolo di sfere HLQ, offre rigidità molto più elevata, precisione di posizionamento ripetibile superiore e maggiore resistenza ai carichi laterali eccentrici, adattandosi perfettamente ai processi di assemblaggio e posizionamento automatico per carichi pesanti e ultraprecisi.

Classificazione della serie: HLS VS HLSL

     -- Tipo standard HLS: corpo del cilindro installato su un lato del carrello di scorrimento, larghezza complessiva compatta. Adatto per spazi di installazione limitati, condizioni di carico medio-piccole senza evidente carico eccentrico disassato.

     -- Tipo simmetrico HLSL: cilindro centrato tra due guide a rulli incrociati parallele, distribuzione uniforme della forza, rigidità notevolmente migliorata e capacità di carico pesante. Prima scelta per carichi pesanti, carichi eccentrici e scenari di lavoro ad altissima precisione.

Tabella delle specifiche tecniche principali

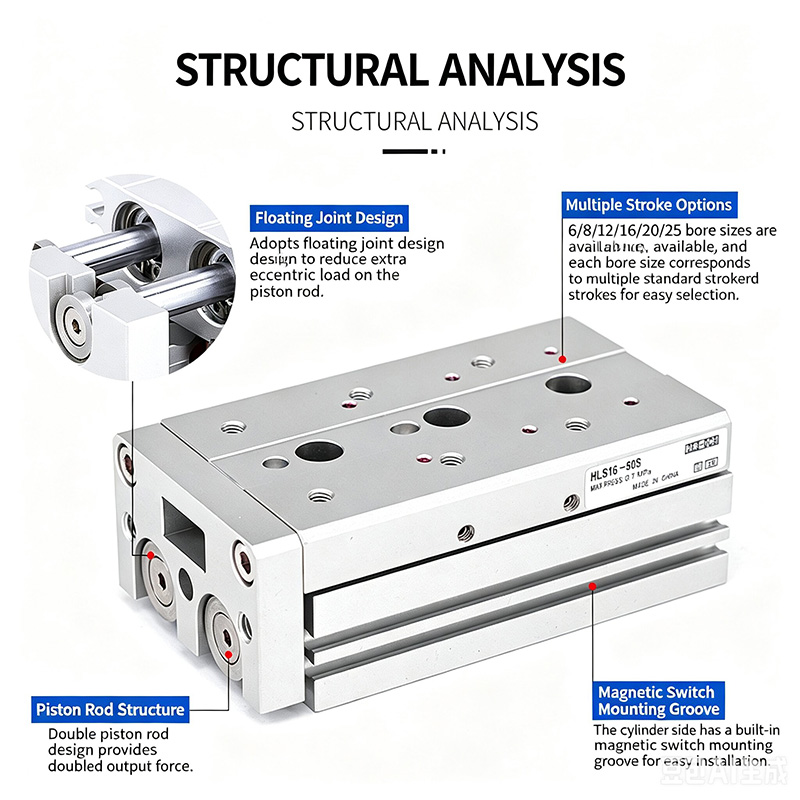

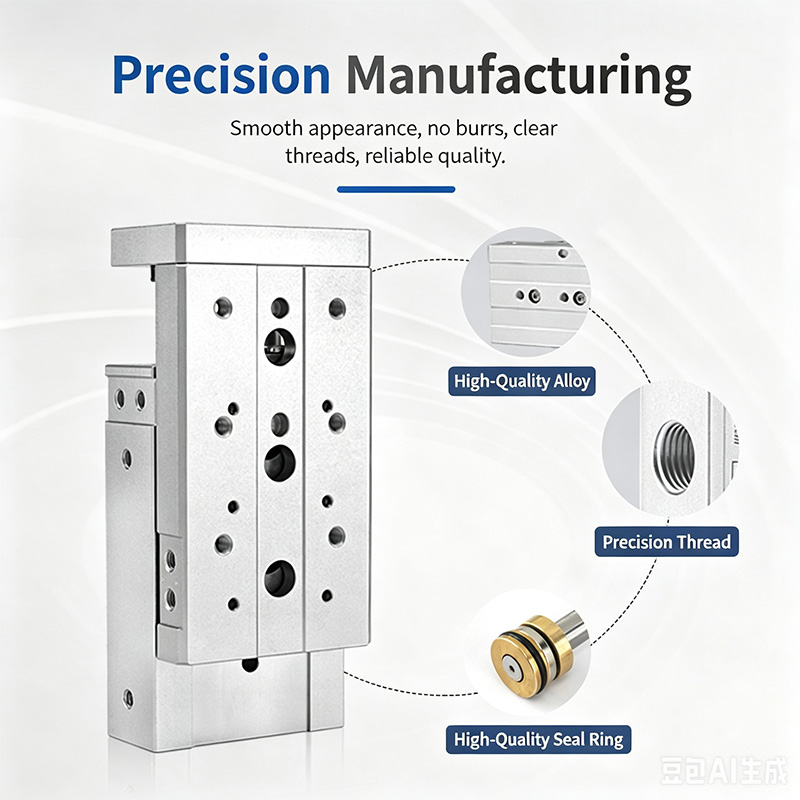

Vantaggi strutturali e prestazionali principali

  1. Guida lineare a rulli incrociati (progettazione del contatto della linea dei rulli)

     -- La struttura portante a contatto della linea offre estrema rigidità, eccezionale rettilineità e precisione antirotazione, forte resistenza agli urti e funzionamento stabile sotto carichi pesanti. Design integrato del carrello di guida monopezzo con attrito estremamente basso, movimento estremamente fluido e ciclo di servizio prolungato.

  2. Giunto flottante incorporato

    -- Il collegamento flottante elastico tra l'asta del pistone e la piattaforma di scorrimento compensa la forza laterale e la coppia eccentrica, evitando la flessione dell'asta del pistone e danni da sovraccarico.

  3. Bielle doppie parallele

    - Doppia uscita di spinta, eccellenti prestazioni antitorsione, mantiene un'elevata precisione di posizionamento sotto carico.

  4. Montaggio universale multidirezionale

     -- Fori di montaggio maschiati realizzati sulle superfici inferiore, anteriore e laterale per l'installazione in 3 direzioni; Fori per perni di posizionamento di precisione prelavorati sulla base per un posizionamento rapido e accurato.

  5. Superfici di montaggio dell'attrezzatura su 3 lati

     -- Fori di montaggio maschiati sulla parte superiore e anteriore della diapositiva, posizionando i fori dei perni sul piano superiore della diapositiva per garantire una precisione di posizionamento ripetibile della maschera.

  6. Scanalature di installazione del sensore prelavorate

     -- Fessure scorrevoli standard sul lato del cilindro per un'installazione flessibile e la regolazione della posizione degli interruttori magnetici.

  7. Opzioni diversificate di buffer e limite di arresto

     -- Ammortizzatore d'aria fisso, ammortizzatore d'aria regolabile (A/AS/AF), ammortizzatore idraulico (B/BF) e blocchi di fine corsa meccanici esterni multipli sono combinazioni opzionali.

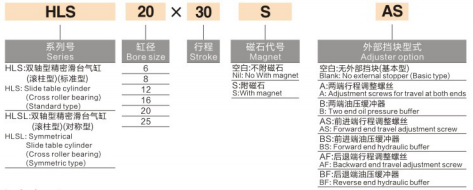

Regola di denominazione del modello standard

  1. Modello di esempio: HLS20×30SAS

     -- HLS = Serie cilindri laterali standard; HLSL = Serie simmetrica centrata ad alta rigidità

     -- 20 = Diametro foro cilindro (mm)

     -- 30 = Lunghezza corsa nominale (mm)

     -- S = Anello magnetico permanente incorporato (configurazione standard di fabbrica)

     -- A = Ammortizzatore d'aria regolabile su entrambe le estremità

        AS = Ammortizzatore d'aria regolabile solo su fine corsa avanti

        AF = Ammortizzatore d'aria regolabile solo a fine corsa di ritorno

     -- B = Tampone dell'olio idraulico su entrambe le estremità

        BF = Tampone olio idraulico solo a fine corsa di ritorno

Tabella della spinta teorica in uscita (unità: N)

Linee guida per la selezione e scenari applicativi tipici

  1. Suggerimenti per la selezione

     -- Modello standard HLS: spazio di installazione compatto, carico medio-piccolo, nessun carico eccentrico evidente

     -- Modello simmetrico HLSL: selezione prioritaria per carichi pesanti, carico laterale eccentrico, rigidità ultraelevata e requisiti di posizionamento ultrapreciso

  2. Applicazioni industriali tipiche

     -- Stazioni di assemblaggio di precisione, posizionamento automatico, bloccaggio pneumatico e trasferimento pezzo

     -- Linee di produzione di semiconduttori e automazione elettronica

     -- Strumenti di ispezione per test ad alta precisione, apparecchiature di automazione medica, meccanismi di fissaggio di macchine utensili

Riassunto di una frase

     Il cilindro di scorrimento a doppio albero a rulli incrociati SOLH HLS/HLSL adotta una guida a rulli incrociati a contatto di linea ad alta rigidità con doppie varianti standard/simmetriche, dotata di buffer pneumatico/idraulico opzionale e design del giunto flottante anti-eccentrico, l'attuatore lineare ultra-preciso per carichi pesanti di alta qualità per apparecchiature di automazione di precisione per semiconduttori, medicali e ad alto carico.
