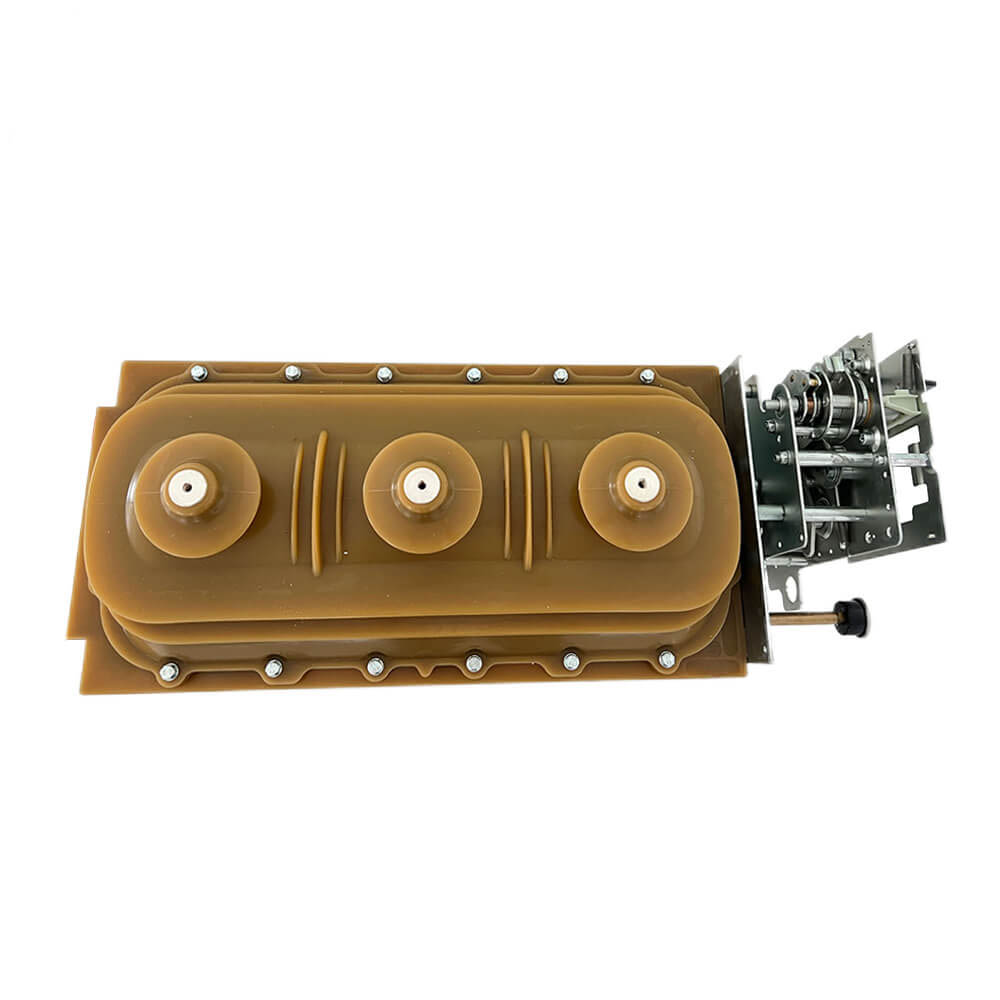

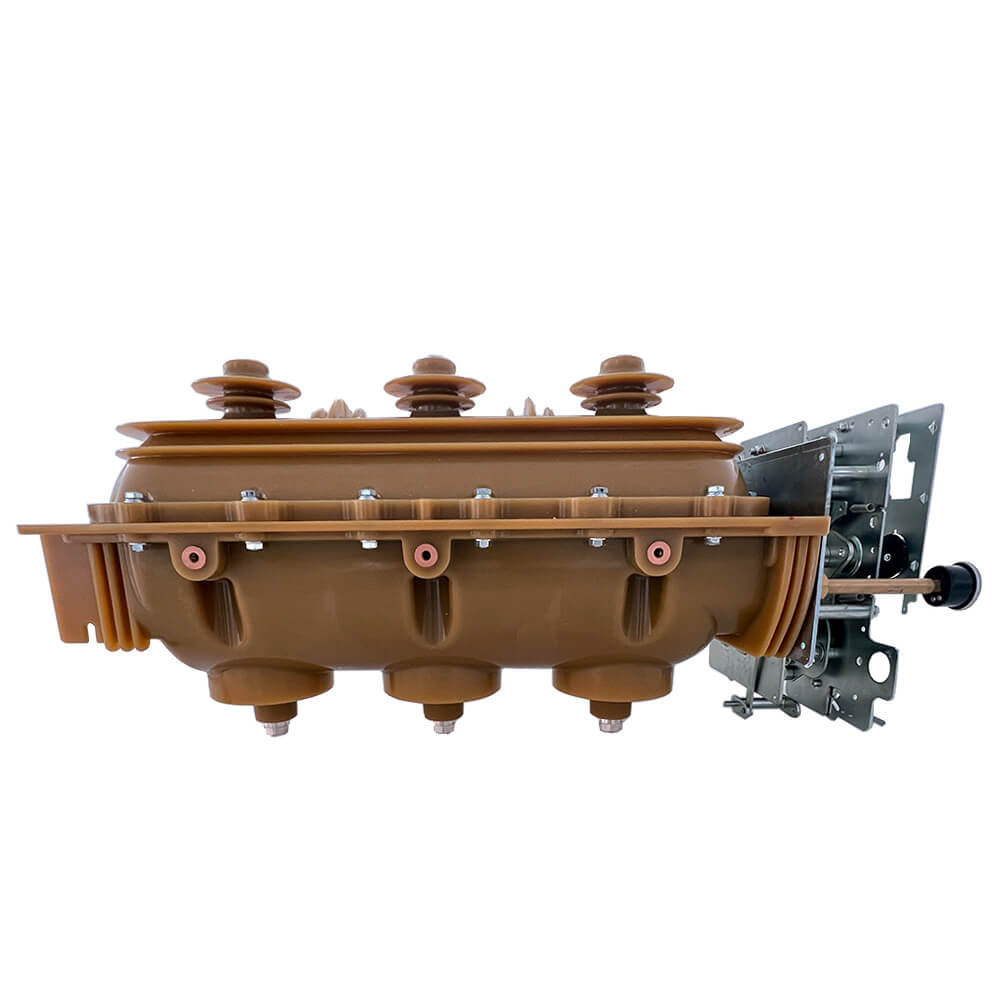

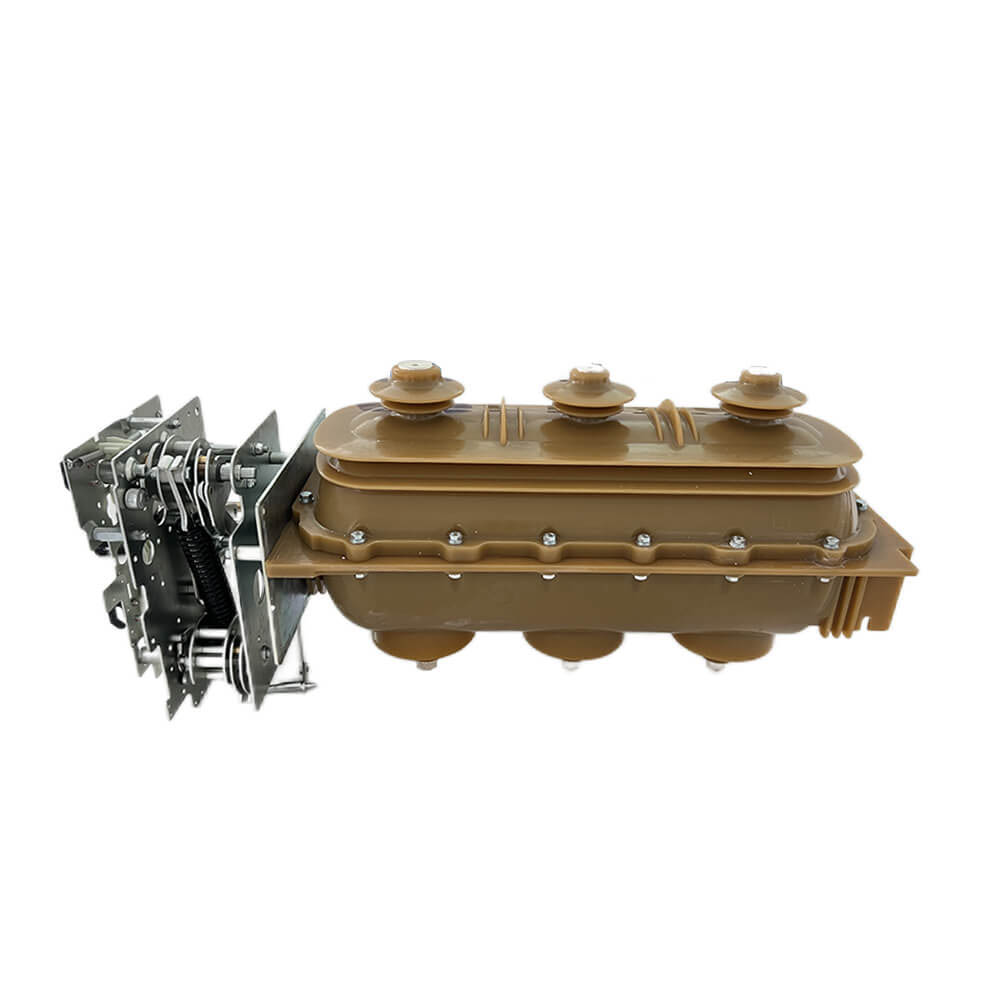

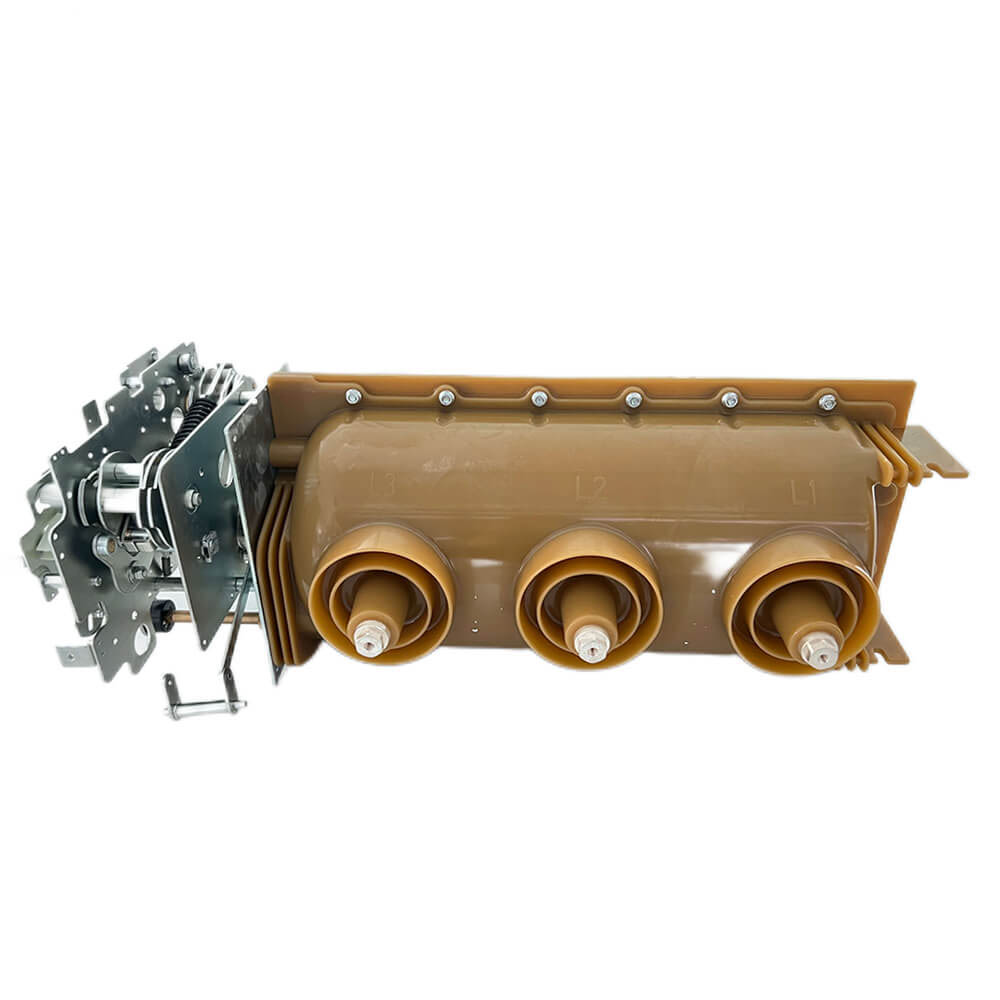

Interruttore di fase a 3 kV con interruttore di gas di rottura di carico di meccanismo operativo manuale

Interruttore di fase a 3 kV con interruttore di gas di rottura di carico di meccanismo operativo manuale

    L'interruttore di hexafluoride di zolfo è un nuovo tipo di interruttore ad alta tensione usando il gas SF6 come mezzo di isolamento e mezzo di estinzione ad arco. Il gas SF6 puro è incolore, non atusduttivo, non infiammabile e non tossico inerte. Ha un buon isolamento e prestazioni di estinzione. Gli interruttori di hexafluoride di zolfo usano gas SF6 ad alta pressione, formando un flusso d'aria ad alta pressione tra le prese d'aria e i contatti nell'arco che estinguono la camera per far esplodere l'arco, la pressione dei gas SF6 che soffia l'arco fino a 1-1,5 MPa. L'interruttore di hexafluoride di zolfo è di dimensioni ridotte, ha un'elevata resistenza all'isolamento, buone prestazioni di estinzione ad arco, lungo periodo di manutenzione e può formare un apparecchio di combinazione chiusa.

    L'interruttore dello zolfo esafluoruro è un interruttore che utilizza gas esafluoruro di zolfo (SF6) come mezzo di estinzione ad arco e mezzo di isolamento. Interruttore di circuito SF6. L'uso dell'esafluoruro di zolfo come mezzo di estinzione ad arco negli interruttori di circuito iniziò nei primi anni '50. A causa delle eccellenti proprietà di questo gas, l'interruttore singolo è significativamente più elevato nei parametri di tensione e di corrente rispetto all'interruttore di aria compressa e all'interruttore a basso contenuto di alimentari e non richiede alta pressione e un numero considerevole di interruzioni seriali. Negli anni '60 e '70, gli interruttori SF6 erano ampiamente utilizzati nei sistemi di alimentazione a tensione altissima. All'inizio degli anni '80, sono stati sviluppati un interruttore aperto a doppio guasto a 550 kV e corrente aperta di 80, 100 ka sf6

Funzioni e caratteristiche di base:

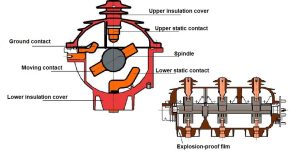

1.La caricare l'interruttore di interruttore adatta a doppia frattura, struttura di contatto mobile rotante, con i seguenti tre tipi di stati operativi: chiusura, apertura, messa a terra.

2. Usando il gas SF6 come mezzo di estinzione e isolamento, il circuito principale sigilla la resina epossidica che versano alloggiamento superiore e inferiore, la funzione conduttiva non è influenzata da influenze esterne.

3. Buoni prestazioni di sicurezza. Se si verifica l'arco interno, l'alloggiamento ha un punto debole della struttura interna, verrà affrettato ad aprire, seguito dal cabinet sopra l'otturatore a rilascio dell'arco rosso a sovrapressione di sovrapressione aperta al di fuori del mobile, assicurarsi che l'interruttore di sicurezza del gabinetto.

4.La caricare gli interruttori dell'interruttore di pala, l'apertura, l'interruttore di messa a terra tre a uno, riempito con gas SF6 incapsulato in alloggiamento a resina epossidica, interblocco a tre posizioni, struttura compatta, alta sicurezza e affidabilità.

5. Dimensioni deglimall, peso leggero, manutenzione, facile e sicuro da utilizzare.

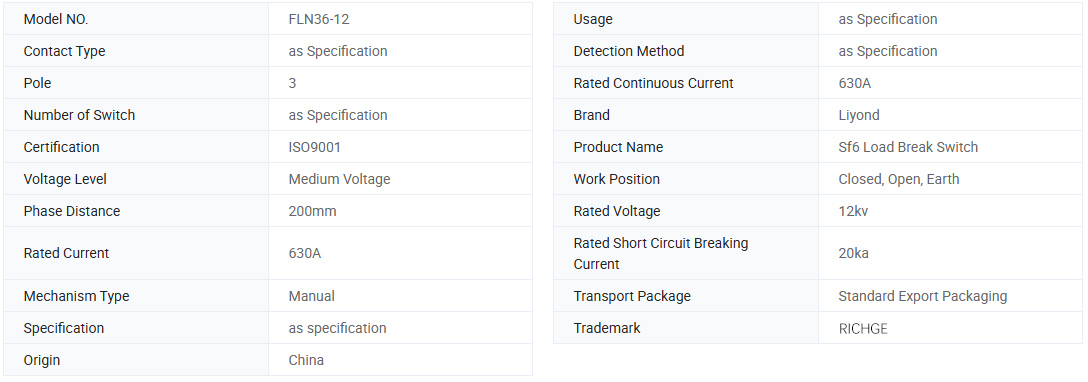

Informazioni di base.

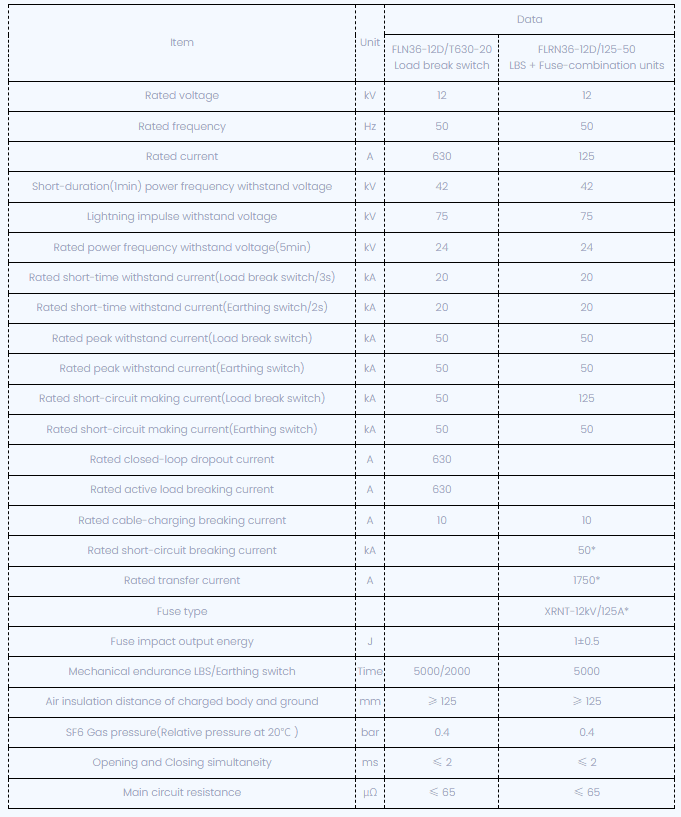

Parametri tecnici

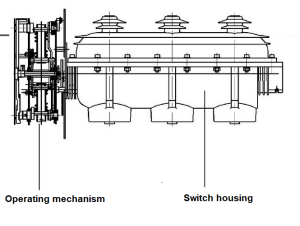

Disegno dimensionale:

Ambiente di lavoro normale

1. Altitudine: ≤1000m

2. Temperatura ambiente da -30 ° C a +40 ° C, la temperatura media giornaliera non dovrebbe più di 30 ° C.

3. La media giornaliera dell'umidità relativa è inferiore al 95%, il mensile medio è inferiore al 90%.

4. L'ambiente di lavoro dovrebbe essere senza vapore, gas, deposizione corrosiva chimica, nebbia di sale, polvere, sporcizia e altri media esplosivi pericolosi, che avranno un impatto forte sull'isolamento e sulla conducibilità dei prodotti.

5. L'ambiente di lavoro non dovrebbe essere vibrazione regolare o dossi gravi.
