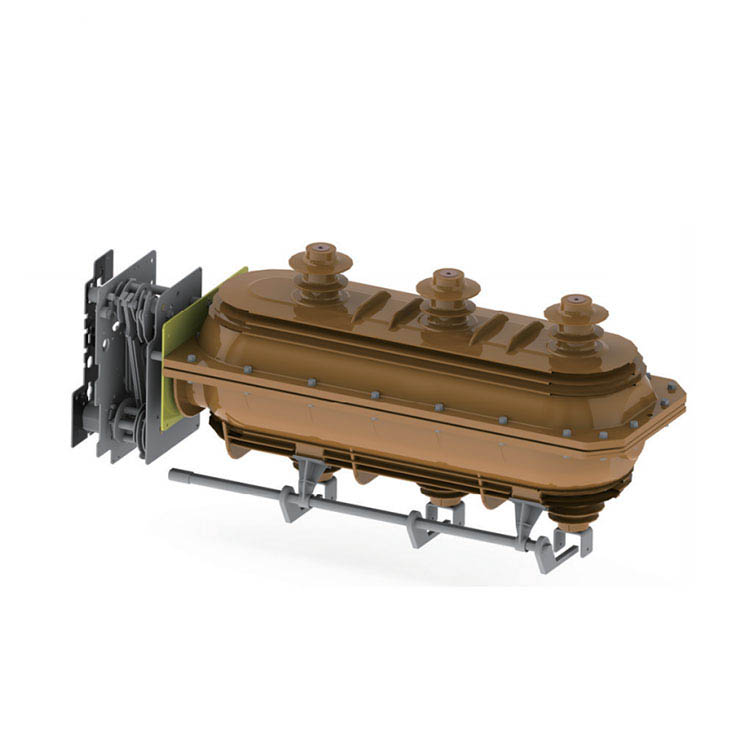

FLN36-24D ALTA TENSIONE INTERSITÀ SF6 Interruttore di rottura di carico LBS

FLN36-24D ALTA TENSIONE INTERSITÀ SF6 Interruttore di rottura di carico LBS

    Può essere diviso in due tipi: fln □ -24kv (tipo meccanismo operativo a molla singola tipo k), flrn □ -24kv (un meccanismo operativo a doppia molla a doppia molla). Quest'ultimo tipo potrebbe essere dotato di combinazione di fusibili, con il controllo e la funzione di protezione, che può essere utilizzata per l'alimentazione e la sottostazione come dispositivo di protezione e controllo, in particolare adatto all'unità principale dell'anello, alla scatola di distribuzione dei cavi e alla sottostazione di commutazione.

Meccanismo operativo manuale

KIPIO KIPIO MECCANISMO DI OPERATIVO DUPPOSTA DI FUNZIONE FORMAZIONE:

Come unità di controllo dell'ingresso per FLN □ -24KV, il principio di lavoro del meccanismo operativo a molla di tipo K è la pressione e il rilascio della molla.

Funzionamento di messa a terra: spinto dalla maniglia, il braccio della manovella superiore ruota e preme la molla 2 per immagazzinare energia, quando l'energia massima continua continua a ruotare il braccio di rango, la molla di accumulo di energia inizia a rilasciare energia e guidare il grilletto superiore, consente alla barra di collegamento di guidare il braccio della manovella, il braccio della manovella ruota e guida il contattore mobile per la terra.

Accendi On Funzionamento: guidato dalla maniglia, il braccio della manovella inferiore 1 ruota, preme la molla 2 per immagazzinare energia, quando l'energia rilasciata, guida il grilletto 8, consente la barra di collegamento per guidare il braccio della manovella, il braccio della manovella ruota e guida il contattore in movimento e si accende l'interruttore di rottura.

Spegnere OFF: ruotare il braccio della manovella dell'albero principale in senso antiorario dalla maniglia, rilasciare la molla di accumulo di energia e l'interruttore di rottura del carico si spegne.

Un meccanismo operativo a doppia funzione a molla di tipo:

Come unità di controllo dell'outlet per FLRN □ -24KV. Il principio di lavorazione di un meccanismo di tipo è uguale al tipo K, inoltre, ha una funzione di viaggio dell'attaccante fusibile. Per un meccanismo di tipo. Il viaggio elettromagnetico è disponibile anche per i requisiti dei clienti.

Accendi On Funzionamento: guidato dalla maniglia, il braccio della manovella inferiore 1 ruota per premere l'interruttore sulla molla 12 e spegnere la molla allo stesso tempo, per fornire un'energia sufficiente richiesta per spegnere. Quando il braccio della manovella inferiore 1 allaccia il perno e le guida si spostano per muoversi, fa inciampare la ruota a rulli inferiore e rilasciare l'interruttore sulla molla e l'interruttore di rottura di carico si accende.

Spegnere OFF Funzionamento: premere il pulsante Switch Off o premere il Pin 2 di Trip da Fuse Striker, rilasciare l'interruttore a molla e Carica spegnere.

Funzionamento di terra: il funzionamento di messa a terra di un meccanismo di tipo è uguale a quello del tipo K.

Meccanismo operativo motorizzato ：

Il funzionamento del motore può essere aggiunto ad entrambi i tipi di meccanismi operativi, il che significa che può essere azionato manualmente o motorizzato.

Tensione operativa: DC48V AC/DC 110V 220V

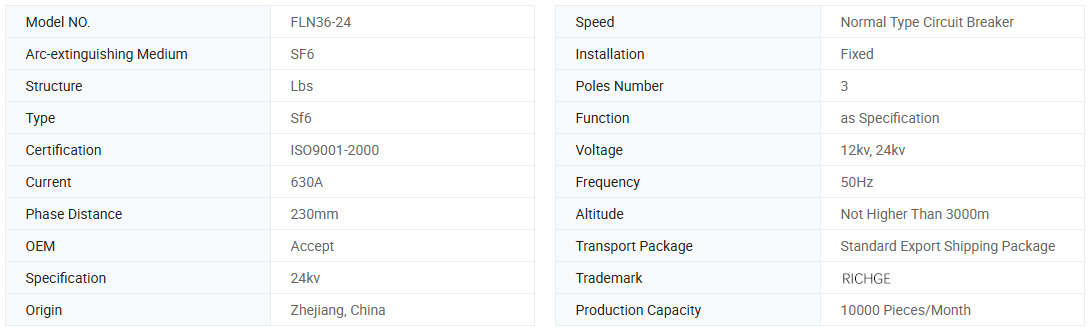

Informazioni di base.

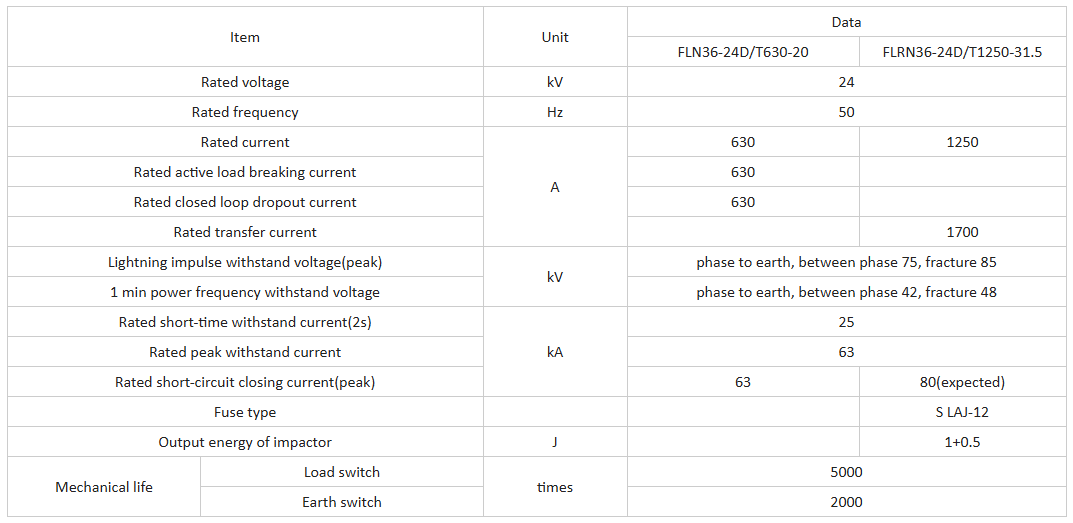

Parametri tecnici

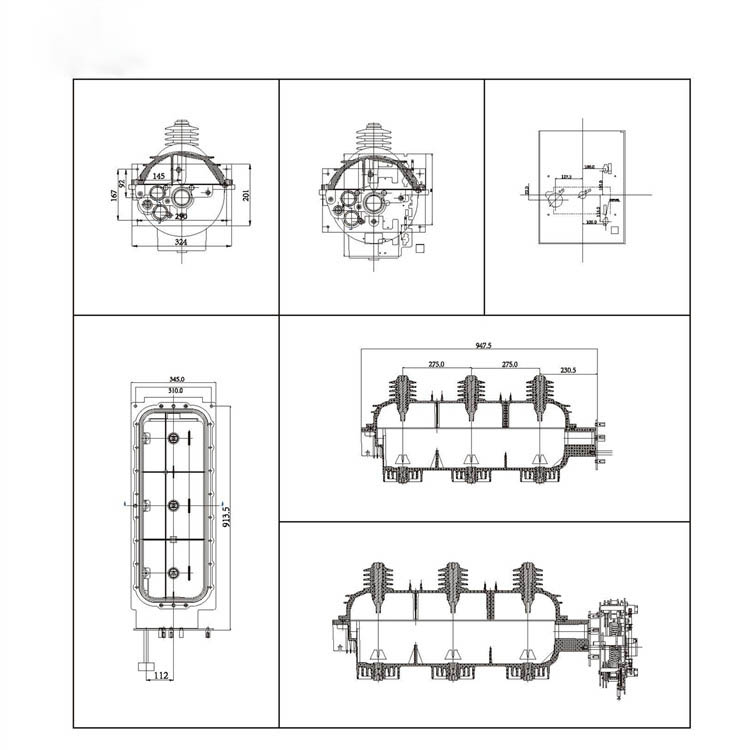

Disegno

Condizioni applicabili

1. Temperatura dell'ambiente: max.+40ºC; Min.-35ºC.

2.umidità: umidità relativa media massima media giornaliera: ≤ 95%; media mensile.≤90%.

3.altitude: ≤ 2000m.

4. Resistenza sismica: 8 gradi.

5. L'aria circostante dovrebbe essere libera da gas corrosivi, infiammabili, vapore acqueo, ecc. E non dovrebbe essere sottoposta a vibrazioni frequenti e gravi.

6.Annuale tasso di perdita; ≤0,1%.

FAQ

D: Sei una società commerciale o un produttore?

A: Siamo in fabbrica con oltre 20 anni di esperienza in questo campo.

D: Posso ottenere un campione prima dell'ordine di massa?

A: Sì, diamo il benvenuto agli ordini di esempio per testare e controllare la qualità. I campioni misti sono

accettabile.

D: Possiamo stampare il nostro logo/ nome dell'azienda sui prodotti?

A: Sì, certo, accettiamo OEM, quindi abbiamo bisogno che tu ci fornisca l'autorizzazione del marchio

D: accetti la personalizzazione del prodotto?

A: Sì, ovviamente, fornire disegni o parametri specifici, ti citeremo dopo la valutazione

D: Quanto dura il tuo tempo di consegna?

A: Generalmente sono 5-10 giorni se la merce è disponibile. o sono 15-20 giorni. Se la merce non è in magazzino, è in base alla quantità

D: Come risolvere problemi di qualità dopo le vendite?

A: Scatta foto dei problemi di qualità e inviali a noi per il nostro controllo e la conferma, faremo una soluzione soddisfacente per te entro 3 giorni.

D: Quali sono i tuoi termini di pagamento?

A: 30% T/T in anticipo, saldo prima della spedizione.
