Marca: SOLH di Riche Technology

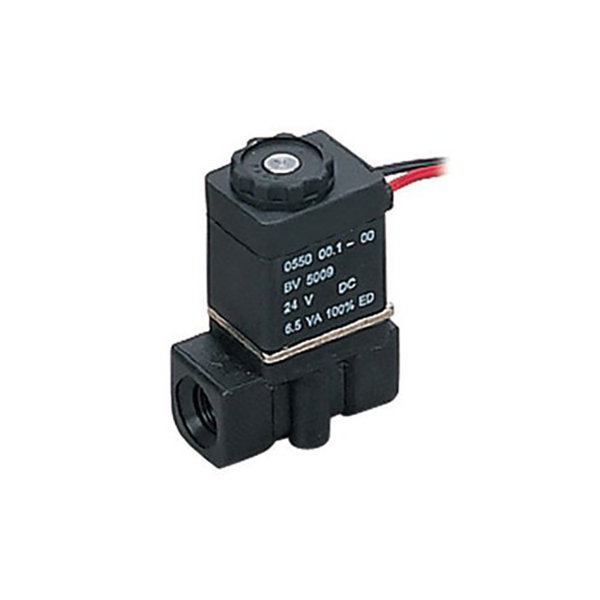

La serie SOLH 2P è unaElettrovalvola mini fluido normalmente chiusa a 2/2 vie ad azione diretta realizzato in plastica tecnica ad alta resistenza. Supportaavvio con pressione differenziale zero (0 MPa utilizzabile) ed è progettato per il controllo on-off di aria compressa, acqua e olio sottile. Ampiamente applicato nei circuiti idraulici automatizzati, nei circuiti pneumatici e nei circuiti del vuoto, è caratterizzato da dimensioni compatte, risposta rapida ed eccellente compatibilità con i fluidi, fungendo da soluzione miniaturizzata di controllo dei fluidi economica e affidabile.
1.1 Principio di funzionamento fondamentale
• Stato di spegnimento normalmente chiuso (NC).: La molla preme il nucleo della valvola per bloccare completamente il canale del flusso, interrompendo tutto il flusso del fluido.
• Stato di apertura all'accensione: La forza elettromagnetica solleva il nucleo della valvola verso l'alto per aprire il canale di flusso e consentire la circolazione del fluido.
• Ripristino automatico: La molla ripristina e chiude istantaneamente la valvola una volta interrotta l'alimentazione, garantendo prestazioni di interruzione sicure e stabili.

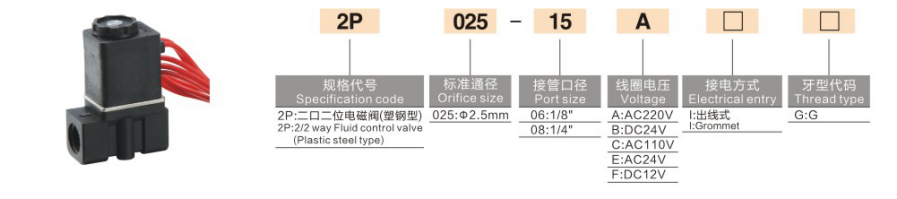

1. Logica di codifica completa: 2P025 - Porta filettata - Suffisso cablaggio - Tensione
|
Segmento di codice |
Definizione dettagliata |
|
2P |
Serie elettrovalvola per fluidi ad azione diretta a 2/2 vie (corpo in plastica) |
|
025 |
Specifica orifizio fisso: φ2,5 mm, valore CV = 0,23 (specifica universale singola per serie complete) |
|
06/08 |
Attacco filettato dritto tipo G: 06=G1/8; 08=G1/4 |
|
Suffisso di cablaggio |
Vuoto=presa DIN standard; W=Uscita del cavo; LD=Presa con spia luminosa (LD1 luce bianca) |
|
Voltaggio |
CC 12 V/CC 24 V; AC24V / AC110V / AC220V |
2. Esempio di ordine standard
2P025-08W-CC24V: Porta filettata G1/4, uscita cavo, CC 24 V, mini valvola del fluido a 2 vie normalmente chiusa
|
Elemento parametro |
Specifica |
|
Tipo di azione |
Azione diretta, normalmente chiusa (NC) (tipo NA non disponibile) |
|
Orifizio e coefficiente di flusso |
φ2,5 mm, CV=0,23 |
|
Filettatura della porta |
G1/8 (06), G1/4 (08) |
|
Supporti applicabili |
Aria compressa, acqua pulita, acqua fredda, olio lubrificante, gas (viscosità ≤ 20CST) |
|
Intervallo di pressione di esercizio |
0～0,7 MPa (0~7 bar), disponibile avvio a pressione zero |
|
Pressione di prova |
1,05 MPa |
|
Materiale del corpo |
PA66 Nylon 66 tecnopolimero |
|
Materiale sigillante |
Gomma fluorurata VITON standard (resistente all'olio e all'acqua); Gomma nitrilica NBR opzionale |
|
Temperatura di lavoro |
-5℃~+80℃ |
|
Consumo energetico della bobina |
CA ≈ 7 VA, CC ≈ 5 W; Isolamento in classe B |
|
Grado di protezione |
IP65 |
|
Tempo di risposta |
Eccitazione e azione di commutazione＜ 0,05 s, accensione/spegnimento ultraveloce |
• Avvio a pressione zero：Completamente funzionante a pressione zero di 0 MPa, risolve perfettamente la limitazione di avvio delle valvole pilotate che richiedono pressione differenziale.
• Mini design leggero：Corpo in plastica compatto con ingombro ridotto, ideale per spazi di installazione ristretti e assemblaggio di moduli integrati.
• Resistenza alla corrosione premium：La guarnizione standard in gomma fluorurata VITON offre un'eccellente resistenza all'acqua, all'olio e alla debole corrosione, adattandosi agli scenari di acqua pura, drenaggio del compressore d'aria e circuito dell'acqua di raffreddamento.
• Elevata adattabilità ambientale：Grado di protezione della bobina IP65, antipolvere e impermeabile, funzionamento stabile disponibile in condizioni di lavoro umide.
5.1 Scenari di controllo pneumatico
• Controllo on-off della sorgente d'aria per generatori di vuoto
• Interruttore della sorgente d'aria per piccoli cilindri pneumatici
5.2 Scenari di controllo dei fluidi
• Circuiti di raffreddamento ad acqua in miniatura e apparecchiature di spruzzatura automatizzate
• Attrezzature per la depurazione dell'acqua e sistemi di drenaggio automatico del compressore d'aria
5.3 Abbinamento delle attrezzature industriali
• Circuiti idrici di macchine per la lavorazione alimentare e piccole presse ad iniezione
• Sistemi automatizzati di umidificazione e controllo dei microfluidi
|
Modello |
Tipo di struttura |
Corpo valvola |
Pressione di avvio |
Capacità di flusso |
|
2P025 |
Mini recitazione diretta |
Plastica in nylon |
0MPa Pressione zero |
Piccolo flusso (φ2,5 mm) |
|
2V025/130 |
Diretto/a comando pilota |
Metallo ottone |
Tipo pilota Pressione differenziale ≥ 0,05 MPa |
Flusso medio e grande |
• Trattamento della fonte d'aria: Equipaggiare il regolatore del filtro dell'aria serie AF/AW nella parte anteriore per purificare la fonte d'aria e stabilizzare la pressione di esercizio.
• Abbinamento del sistema di vuoto: Collabora con i generatori di vuoto a tubo dritto ZU per realizzare un'affidabile commutazione on-off del circuito del vuoto.
• Connessione alla pipeline: abbina i raccordi diritti ad attacco rapido con filettatura maschio della serie KQ2 per un'installazione della tubazione rapida, comoda e senza perdite.
La mini elettrovalvola in plastica serie SOLH 2P è caratterizzata da avvio a pressione zero, struttura compatta e leggera e protezione IP65, fornendo un controllo on-off del fluido a piccolo flusso economico, stabile e ad alta efficienza per sistemi pneumatici automatizzati, acqua e vuoto.
