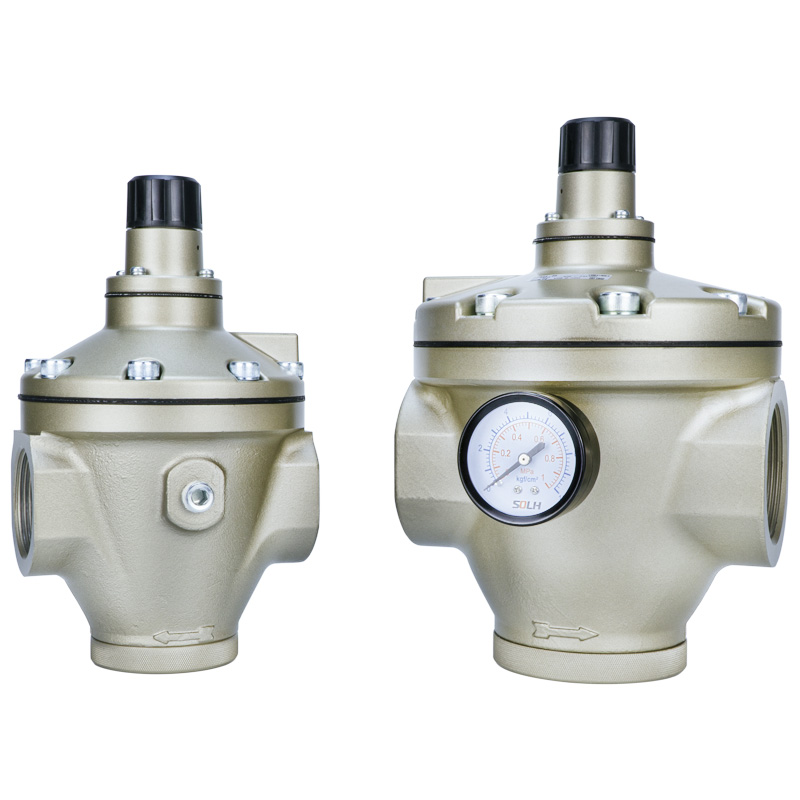

Regolatore di pressione pilotato serie AR (SOLH di Riche Technology)

Marca:SOLH di Riche Technology (睿其格科技)

Posizionamento del prodotto

     I regolatori pilotati SOLH AR coprono i modelli completi AR425/435/625/635/825/835/925/935. Adottando una struttura di scarico pilota interna, questa serie si rivolge a condotte d'aria principali a pressione medio-alta, grande flusso, lunga distanza e alta precisione. Rispetto ai regolatori ad azione diretta standard, offre una precisione di regolazione superiore, una maggiore produttività e prestazioni anti-fluttuazione di pressione più forti.

Struttura e principio di funzionamento

     Struttura: Tipo con scarico pilota interno con aria pilota a spurgo costante

     1. L'aria compressa in ingresso si divide nel canale di flusso principale e nel circuito di controllo pilota indipendente.

     2. La pressione dell'aria pilota spinge il diaframma per regolare l'apertura della bobina principale per una pressione di uscita stabile.

     3. La funzione di scarico integrata scarica automaticamente la pressione secondaria in eccesso per mantenere la pressione di uscita costante.

     4. Il flusso d'aria di spurgo costante a circa 5 l/min garantisce una risposta ultraveloce e un'eccezionale precisione di regolazione.

Caratteristiche principali del prodotto

     1. Portata elevata e rating ad alta pressione

     La pressione di esercizio massima raggiunge 1,0 MPa con una pressione di prova di 1,5 MPa. Le dimensioni delle porte vanno da 1/4" fino a 2", adattandosi perfettamente alle linee principali di fabbrica e ai sistemi di alimentazione dell'aria centralizzati.

     2. Precisione di regolazione ultraelevata

     Isteresi ≤0,02 MPa e ripetibilità ≤0,01 MPa. La pressione di uscita rimane stabile anche in caso di bruschi cambiamenti della pressione di ingresso o di picchi di flusso istantanei.

     3. Doppio intervallo di pressione all'interno di un corpo identico

     3.1 Modello Suffisso 25: 0,05–0,83 MPa per applicazioni industriali generali ad alta pressione

     3.2 Modello Suffisso 35: 0,02–0,20 MPa per scenari di controllo di precisione a bassa pressione

     4. Limitatore automatico di sovrapressione integrato

     Non è necessaria alcuna valvola di sicurezza esterna aggiuntiva. La struttura di scarico integrata stabilizza l'uscita della pressione e previene l'impatto della pressione sui componenti pneumatici a valle.

     5. Costruzione stabile e di facile manutenzione

     La temperatura operativa varia da -5 ℃ a +60 ℃. Il corpo in lega di alluminio pressofuso supporta il funzionamento senza lubrificazione e un orientamento di montaggio arbitrario.

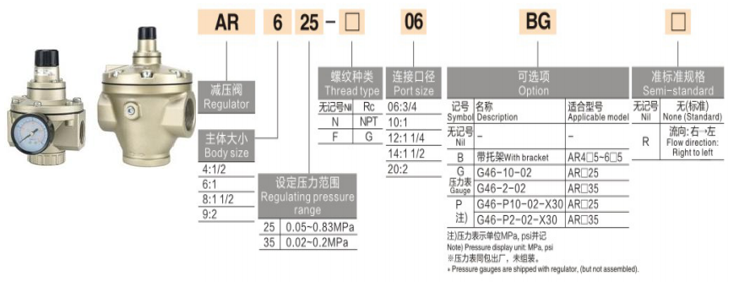

Tabella modello e specifiche

Parametri Tecnici Generali

     1. Mezzo applicabile: aria compressa secca o lubrificata

     2. Pressione massima in ingresso: 1,0 MPa

     3. Consumo di spurgo costante: ca. 5 l/min (ANR)

     4. Attacco per manometro standard: filettatura da 1/4".

     5. Tipo di struttura: pilota interno, design in rilievo con spurgo costante

Applicazioni tipiche

     1. Condutture dell'aria principali della fabbrica e stazioni di rifornimento d'aria centralizzate

     2. Apparecchiature a grande flusso dotate di cilindri di grande diametro, motori pneumatici, dispositivi di soffiaggio e asciugatura dell'aria

     3. Controllo pneumatico di precisione: apparecchiature di prova, apparecchiature di posizionamento, controllo della tensione e presse idrauliche

     4. Condotte con forti fluttuazioni di pressione e trasmissione d'aria a lunga distanza

     5. Sistemi di riduzione della pressione a due stadi, dai serbatoi d'aria ad alta pressione alle apparecchiature di produzione a media pressione

Riepilogo principale

     La serie pilota AR integra una struttura pilota di scarico interno, grande capacità di flusso, alta precisione, doppi intervalli di pressione selezionabili e funzione di sfiato automatico costante. Serve come soluzione ottimale di regolazione della pressione per condotti d'aria principali, apparecchiature ad alto flusso e circuiti pneumatici ad alta pressione ad alta precisione.

Confronto di selezione: AR diretto / AR pilota / VEX1

     1. AR ad azione diretta (AR20~60): portata ridotta, costo economico, precisione di regolazione standard per circuiti derivati ​​di piccole dimensioni

     2. Pilot AR (AR425~935): flusso da medio a grande, alta precisione, dedicato alle condutture dell'aria principali della fabbrica

     3. Serie VEX1: produttività estremamente elevata, design di scarico a 3 porte, regolazione della pressione multistadio e prestazioni di scarico ultrarapide
