Elettrovalvola per fluidi a 2/2 vie serie 2S (ad azione diretta + pilotata)

Marca:SOLH di Riche Technology

Panoramica del prodotto

  1. Le serie SOLH 2S sono elettrovalvole di intercettazione fluidi a 2/2 vie normalmente chiuse, suddivise in due linee di prodotti complete:

     -- Ad azione diretta 2S (serie 030 / 050 con orifizio piccolo)

     -- 2S pilotato (serie 150~500 con orifizio grande)

  2. Progettato per il controllo automatico di accensione/spegnimento di acqua pulita, aria compressa, olio lubrificante, fluido da taglio di raffreddamento e tubazioni di liquidi debolmente corrosivi. Struttura integrata compatta con tenuta a tenuta stagna; le bobine supportano l'energizzazione continua a lungo termine.

     -- Tipo ad azione diretta: apertura completa con pressione differenziale zero di 0 MPa, ideale per diramazioni di microfluidi a bassa pressione

     -- Tipo pilotato: diametro ampio e capacità di flusso elevata per tubazioni di alimentazione principale con tubi di grandi dimensioni

  3. Ampiamente abbinato a circuiti di raffreddamento di macchine utensili, linee di spruzzatura per la pulizia, sistemi di scarico del compressore d'aria, apparecchiature per il trattamento dell'acqua, automazione dei fluidi per l'imballaggio alimentare.

Classificazione completa di due linee di prodotti: NC ad azione diretta VS NC pilotata

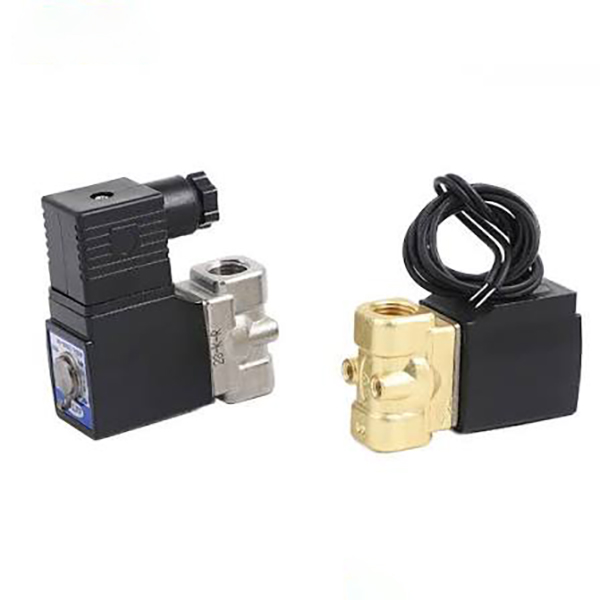

 1. 2S ad azione diretta normalmente chiusa (esempio di modello: 2S-L030-08)

     -- Principio di funzionamento:Nessuna camera d'aria pilota ausiliaria; la bobina elettromagnetica tira direttamente lo stelo dell'armatura per aprire/chiudere la sede della valvola. Completamente aperto anche con una pressione acqua/aria pari a zero MPa.

        * Spegnimento: la molla preme la guarnizione per interrompere completamente il fluido della tubazione;

        * Accensione: la bobina tira l'armatura verso l'alto per aprire la porta della valvola per il passaggio del fluido

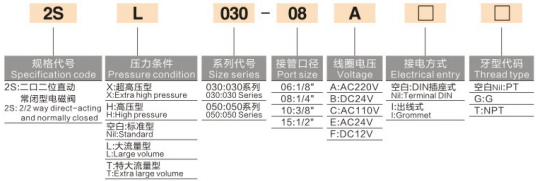

    -- Regola di codifica del modello completa:2S - Suffisso pressione - Serie dimensioni - Filettatura porta - Tensione bobina - Tipo di cablaggio - Filettatura standard

        * 2S: Elettrovalvola NC 2/2 vie ad azione diretta

        * Suffisso del grado di pressione: Vuoto=Standard / L=Flusso ampio / T=Flusso extra ampio / H=Alta pressione / X=Alta pressione

        * Serie taglie: 030 (mini), 050 (medio piccolo)

        * Codice porta: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Codice tensione: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Cablaggio: vuoto=presa DIN, I=tipo di cavo

        * Filettatura: Vuoto=filettatura conica PT, G=G parallela BSPP, T=filettatura americana NPT

     -- Vantaggi principali:

        *Avvio a pressione differenziale zero, nessun limite minimo di pressione operativa, funzionamento stabile per microcircuiti del fluido a bassa pressione

        * Corpo ultracompatto, angolo di montaggio arbitrario senza limitazione di gravità

        * Risposta rapida in millisecondi per cicli di commutazione on-off rapidi

     -- Scenari applicativi:

       Piccolo spray per olio di raffreddamento per macchine utensili CNC, micro spray per mini lavatrice, micro interruzione aria/acqua per apparecchiature 3C, alimentazione idrica ausiliaria sotto vuoto, piccole tubazioni di derivazione (G1/8 ~ G1/2).

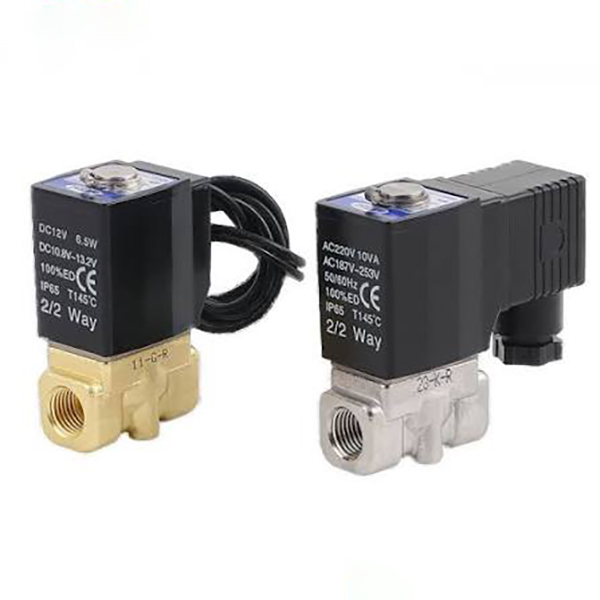

  2.  Serie normalmente chiusa 2S pilotata

     -- Principio di funzionamento:Orifizio di controllo pilota miniaturizzato incorporato; si basa sulla pressione media della tubazione per sollevare il diaframma/bobina principale. Pressione differenziale minima di 0,05 MPa richiesta per l'apertura completa. La bobina controlla solo il piccolo foro di spurgo pilota con un basso consumo energetico.

        * Spegnimento: foro pilota sigillato, la pressione a monte comprime la tenuta principale per chiudere la tubazione

        * Accensione: la pressione della camera pilota spurga, la pressione media solleva la bobina principale per un flusso di fluido ad alto volume; dimensione massima dell'orifizio fino a Φ50 (G2 pollici)

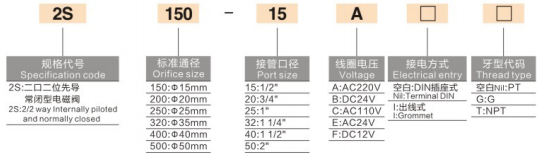

     -- Regola di codifica del modello completa:2S - Dimensioni orifizio - Filettatura porta - Tensione bobina - Tipo di cablaggio - Filettatura standard

        * 2S: Elettrovalvola pilotata 2/2 vie NC

        * Dimensioni telaio orifizio: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Codice porta: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Codici di tensione/cablaggio/filettatura pienamente coerenti con le varianti ad azione diretta

    -- Vantaggi principali:

        * Ampio foro passante, portata ultraelevata, caduta di pressione minima nella tubazione per la rete di alimentazione acqua/aria centralizzata su tutta la linea

        * La minuscola bobina a basso wattaggio aziona il corpo valvola di grande diametro, bassa generazione di calore, adatta per il funzionamento continuo senza interruzioni 24 ore su 24

        * Ampio canale di flusso non facile da intasare, compatibile con acqua di raffreddamento circolante industriale contenente piccole impurità in sospensione

     --Scenari applicativi:

        Condutture principali di aspirazione/scarico del compressore d'aria, circuiti idrici principali per la pulizia a spruzzo di grandi catene di montaggio, tubi collettori per il trattamento dell'acqua sfusa, apparecchiature di stampaggio per il raffreddamento delle linee principali dell'olio, sistemi di approvvigionamento idrico industriali per carichi pesanti.

Caratteristiche del prodotto condivise universali (diretto + pilotato)

  1. Funzione standard normalmente chiusa (NC) predefinita di fabbrica

     Lo spegnimento automatico in caso di interruzione di corrente previene il traboccamento e le perdite di fluido durante lo spegnimento dell'apparecchiatura per una maggiore sicurezza del sistema.

  2. Diversi materiali di tenuta opzionali

     -- Gomma nitrilica NBR standard: universale per acqua, aria, olio lubrificante

     -- Etilene propilene EPDM opzionale: dedicato al fluido pulito resistente agli acidi/alcali, all'acqua calda e per uso alimentare

  3. Bobina a bassa potenza ad alta temperatura durevole

     Bobina isolante resistente al calore per energizzazione continua lunga, isolamento stabile anti-ustione; opzioni di cablaggio doppio (presa DIN/cavo) per un layout flessibile dell'armadio.

  4. Standard multi-filo internazionali per l'esportazione

     Cono britannico PT, parallelo G BSP, filettatura americana NPT opzionale, compatibile con l'automazione domestica e le linee di produzione all'estero.

  5. Personalizzazione a piena pressione

     La serie ad azione diretta supporta la personalizzazione di flusso standard/grande/alta/altissima pressione; serie pilota nativa nominale per pressione del fluido industriale standard 0,05 ~ 1,0 MPa.

  6. Montaggio universale senza gravità

     Può essere installato verticalmente, orizzontalmente o invertito, si adatta alla disposizione interna dell'armadio elettrico ristretto.

Tabella delle Specifiche Tecniche Generali unificate

Tabella comparativa di selezione completa diretta VS pilotata

Scenari applicativi tipici segmentati

  1. Gamma di applicazioni NC ad azione diretta

     -- Iniezione di olio di raffreddamento a punto singolo e micro spray per piccole macchine utensili CNC

     -- Alimentazione idrica ausiliaria per vuoto e accensione/spegnimento del mini circuito dell'aria per apparecchiature di automazione 3C

     -- Piccole macchine per la pulizia ad ultrasuoni, circuiti di controllo di microfluidi da laboratorio

     -- Ramo manutenzione impianti, commutatore unico punto acqua/gas per piccoli impianti

  2.Gamma di applicazioni NC pilotate

     -- Scarico completo della macchina del compressore d'aria e chiusura della tubazione dell'aria principale

     -- Controllo del circuito idraulico principale per apparecchiature di pulizia a spruzzo di grandi linee di assemblaggio

     -- Apparecchiature per il trattamento dell'acqua sfusa e tubi collettori di raffreddamento circolanti ad alto flusso

     -- Imballaggio alimentare, valvola di intercettazione principale del fluido di grande diametro per apparecchiature chimiche

Regole di giudizio sulla selezione del nucleo

     -- Pressione statica della tubazione <0,05 MPa, fornitura di microfluido intermittente → È necessario scegliere 2S ad azione diretta

     -- Dimensioni tubo ≥G1/2, collettore principale ad alto flusso, pressione acqua/aria stabile a lungo termine → Selezionare 2S pilotato

     -- Acqua calda, per uso alimentare, mezzo acido/alcali debole: specificare la guarnizione EPDM al momento dell'ordine

     -- Cablaggio centralizzato all'interno dell'armadio di controllo della macchina: dare priorità al tipo di cablaggio con presa DIN

     -- Apparecchiature umide per esterni: scegliere il tipo di cavo con pressacavo impermeabile

Soluzioni complete per circuiti pneumatici e fluidi abbinati

  1. Circuito derivato di raffreddamento piccolo

     -- Unità di servizio aria AFC → Elettrovalvola 3/2 serie 3V → Tubo in PU → Valvola ad azione diretta 2S (controllo del circuito dell'acqua di raffreddamento)

  2. Circuito completo del collettore dell'acqua principale della macchina

     - Tubo principale del serbatoio dell'acqua/compressore d'aria → Valvola pilota a grande diametro 2S → Linee di derivazione di spruzzatura multistazione

  3. Circuito officina per fluidi antideflagranti

     -- Unità di trattamento sorgente aria antideflagrante → Valvola a 3 vie antideflagrante 50-VPE + valvola pilota 2S con bobina antideflagrante personalizzata

Riassunto di una frase

     L'elettrovalvola per fluidi normalmente chiusa a 2/2 vie serie SOLH 2S si divide in un modello con orifizio piccolo ad azione diretta con avvio a pressione zero e una variante con diametro grande pilotata ad alto flusso e bassa potenza, con guarnizioni NBR/EPDM opzionali, compatibilità multi-thread multi-tensione, ampiamente utilizzato per il controllo automatico dell'arresto di acqua, aria e olio su macchine utensili, linee di lavaggio, apparecchiature per il trattamento dell'acqua e l'automazione dell'imballaggio alimentare.
