Elettrovalvola per fluido in ottone a 2/2 vie serie 2V | Azione diretta e pilotaggio

Marca: SOLH di Riche Technology

1. Panoramica del prodotto e classificazione principale

     La serie SOLH 2V è professionaleElettrovalvola fluido a 2/2 vie progettato per il controllo universale dei fluidi di aria, acqua e olio. È diviso in due tipi strutturali principali:Tipo ad azione diretta 2V025 ETipo pilotato a membrana 2V130/2V250. Adottando un corpo valvola in ottone di alta qualità con materiali di tenuta di prima qualità, la serie offre un'opzione di avvio a pressione zero, grande capacità di flusso, risposta rapida e ampia compatibilità con i fluidi. Serve come valvola di controllo dei fluidi per uso generale tradizionale per circuiti idrici automatizzati, condutture dell'aria, sistemi di vuoto e apparecchiature di lubrificazione.

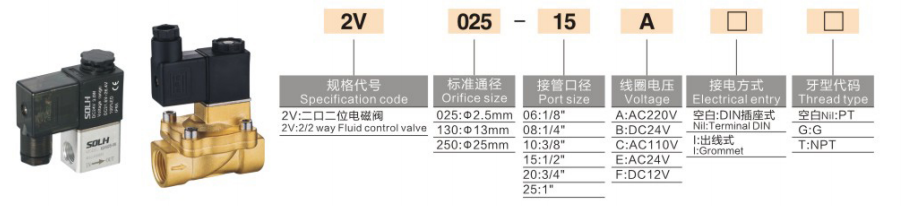

2. Regole complete di codifica del modello

 1. Logica di codifica completa: 2 V - Dimensioni orifizio - Porta filettata - Tipo di cablaggio - Tensione

 2. Esempi di ordini standard

     • 2V025-08-DC24V: orifizio φ2,5 mm, filettatura G1/4, presa DIN standard, 24 V CC

     • 2V130-15W-AC220V: orifizio φ13mm, filettatura G1/2, uscita cavo, CA 220 V

3. Due tipi strutturali principali e linee guida per la selezione

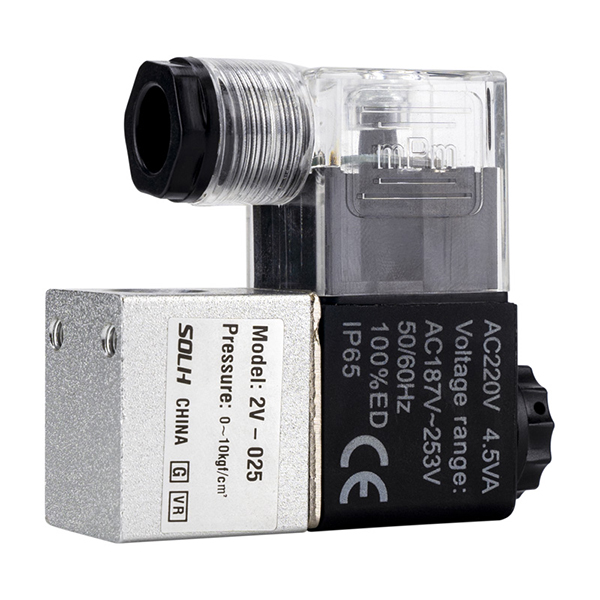

  3.1 2V025 Tipo ad azione diretta | Inizio a pressione zero

    Vantaggio principale: completamente funzionante a pressione zero di 0 MPa

     • Principio di funzionamento: La bobina elettromagnetica tira direttamente il nucleo di ferro per aprire la porta della valvola, realizzando il controllo completo di apertura e chiusura con differenza di pressione pari a zero senza assistenza di media pressione.

     • Orifizio e flusso: orifizio φ2,5 mm, valore CV = 0,23

     • Specifica del porto: G1/8 (06), G1/4 (08)

     • Intervallo di pressione: 0 ~ 1,0 MPa, supporta l'avvio a pressione zero

     • Materiale sigillante: Gomma fluorurata VITON standard, eccellente resistenza all'olio, all'acqua e alla corrosione di acidi deboli

     • Materiale del corpo: Corpo valvola compatto in ottone ad alta precisione

     • Scenari applicabili: Controllo del fluido a portata ridotta, avvio/arresto a pressione zero/bassa, interruttore del circuito del vuoto, sistemi di spruzzatura e raffreddamento ad acqua in miniatura

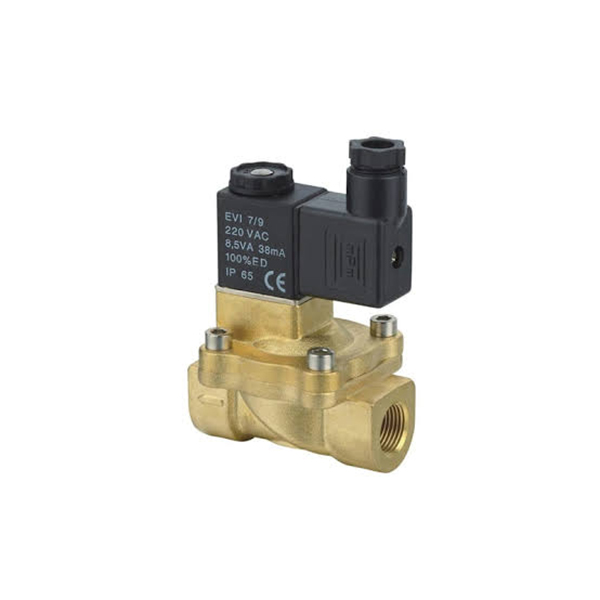

  3.2 Tipo con pilotaggio a membrana 2V130 / 2V250 | Inizio pressione differenziale

    Caratteristica principale: flusso elevato, basso consumo energetico, richiede una differenza di pressione minima

     • Principio di funzionamento: Lo scarico della pressione attraverso il foro pilota consente alla pressione media di aprire la membrana per l'apertura della valvola.Differenza minima di pressione all'avvio: 0,05 MPa (0,5 bar), incapace di aprirsi a pressione zero.

     • Specifica 2V130: orifizio φ13mm, CV=6,2; Connessioni: G3/8 (10), G1/2 (15)

     • Specifica 2V250: orifizio φ25mm, CV=13; Connessioni: G3/4 (20), G1 pollici (25)

     • Intervallo di pressione: 0,05 ~ 1,0 MPa

     • Materiale sigillante: Gomma nitrilica NBR, ottimale per acqua pura e aria compressa

     • Corpo e bobina: Corpo in ottone resistente e addensato, abbinato a una bobina ad alta stabilità a bassa potenza

     • Scenari applicabili: Circuiti idraulici di grande portata, presa d'acqua del compressore d'aria, alimentazione dell'acqua della caldaia, controllo on-off della tubazione principale gas/liquido

4. Parametri tecnici generali unificati

5. Confronto tra serie 2V e 2P | Guida alla selezione anti-errore

Formula di selezione

     Richiesta on-off a pressione zero → Scegli 2V025 / 2P; Grande portata con pressione dell'acqua → Scegli 2V130 / 2V250; Spazio ristretto e budget ridotto → Scegli la valvola in plastica 2P

6. Scenari applicativi tipici

  6.1 Applicazione 2V025

     • Controllo on-off della sorgente d'aria del generatore di vuoto

     • Circuito dell'acqua di raffreddamento delle apparecchiature in miniatura

     • Sistemi automatizzati di spruzzatura e microapprovvigionamento idrico

     • Apparecchiature di commutazione di fluidi di precisione a piccolo flusso

  6.2 Applicazione 2V130 / 2V250

     • refrigeratore e sistema di raffreddamento dell'acqua industriale

     • Controllo dell'aspirazione dell'acqua del compressore d'aria

     • Sistema di rifornimento automatico dell'acqua della caldaia

     • Interruttore centralizzato della tubazione principale di alimentazione dell'aria

     • Controllo della circolazione di acqua e gas industriali a grande portata

7. Accessori di supporto coordinati

     • Trattamento della sorgente d'aria anteriore: Abbina il filtro di regolazione della pressione dell'aria della serie AW per stabilizzare la fonte d'aria e filtrare le impurità

     • Corrispondenza del circuito del vuoto: Collabora con il generatore di vuoto della serie ZU per un'interruzione affidabile della fonte d'aria

     • Connessione alla pipeline: Abbina i raccordi diritti con filettatura maschio a collegamento rapido KQ2 per un'installazione delle tubazioni rapida e senza perdite

Riassunto di una frase

     Le elettrovalvole in ottone a 2/2 vie della serie SOLH 2V coprono i tipi ad azionamento diretto e ad azionamento diretto a grande portata, caratterizzati da compatibilità universale acqua/aria/olio, risposta rapida e protezione IP65, fornendo soluzioni on-off del fluido stabili e convenienti per diversi sistemi di automazione industriale.
