Elettrovalvola per fluidi a 2/2 vie serie 2W (ad azione diretta + pilotata)

Marca: SOLH di Riche Technology

Panoramica del prodotto

     La serie SOLH 2W è un'elettrovalvola industriale universale di intercettazione del fluido a 2/2 vie normalmente chiusa, divisa in due linee strutturali: 2W ad azione diretta (serie piccola 030/050) e 2W pilotata (serie 150~500 a diametro grande). Esegue il controllo automatico di accensione/spegnimento per acqua pulita, aria compressa, olio lubrificante, fluido da taglio di raffreddamento e tubazioni di liquidi debolmente corrosivi.

       * Corpo valvola in ottone con guarnizione anticorrosione multistrato; doppia opzione di tipo diretto con avvio a pressione zero e tipo pilota ad alto flusso per la selezione della gamma completa

       * Dimensioni e specifiche di filettatura standardizzate, compatibili con multi-thread PT/G/NPT per l'esportazione globale

       * La bobina resistente alle basse temperature supporta un'energizzazione continua stabile a lungo termine

     Ampiamente abbinato ad apparecchiature per il trattamento dell'acqua, circuiti di raffreddamento di macchine utensili, linee di pulizia a spruzzo, tubazioni di compressori d'aria e sistemi di automazione dei fluidi per l'intero settore.

Classificazione completa di due linee di prodotti: NC ad azione diretta VS NC pilotata

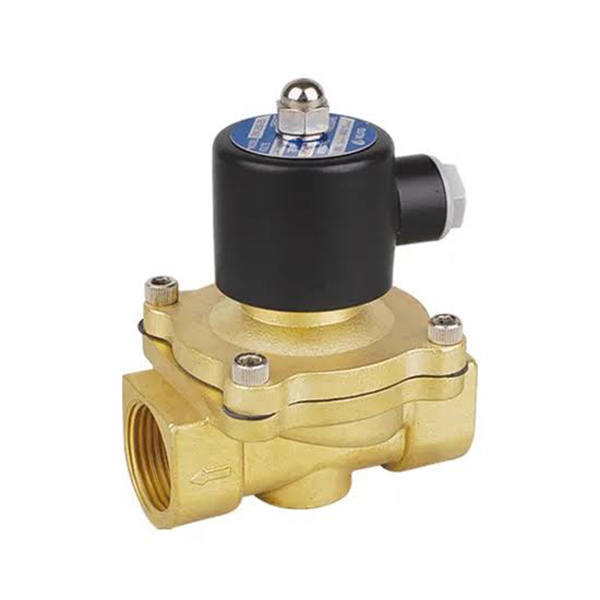

  1. 2W ad azione diretta normalmente chiusa (esempio di modello: 2W-L030-08)

     --Principio di lavorople:La bobina elettromagnetica aziona direttamente lo stelo interno dell'armatura per aprire/chiudere la sede della valvola principale, consentendo l'apertura completa con una pressione media pari a 0 MPa.

        * Spegnimento: la molla comprime la guarnizione di tenuta per interrompere completamente il fluido della tubazione

        * Accensione: la forza elettromagnetica solleva la bobina per realizzare la circolazione bidirezionale del fluido

           Nessuna camera pilota ausiliaria, struttura ultrasemplice con velocità di risposta rapida in millisecondi.

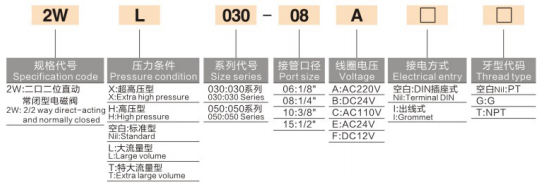

    -- Regola di codifica del modello completa

     2 W - Suffisso pressione/flusso - Serie dimensioni - Filettatura porta - Tensione bobina - Tipo di cablaggio - Filettatura standard

        * 2W: Elettrovalvola a 2/2 vie ad azione diretta normalmente chiusa

        *  Suffisso pressione e flusso: Vuoto=Standard / L=Flusso ampio / T=Flusso extra ampio / H=Alta pressione / X=Alta pressione

        *  Serie dimensionale: 030 (miniatura), 050 (medio piccola)

        *  Codice porta: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Codice tensione: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Modalità di cablaggio: Vuoto=presa DIN (standard per quadro elettrico), I=cavo impermeabile (apparecchiature umide per esterni)

        *  Filettatura standard: vuota = filettatura conica britannica PT, filettatura parallela G = G, filettatura americana T = NPT

   --  Vantaggi fondamentali

       *  Avvio con pressione differenziale pari a zero, nessun limite minimo di pressione operativa, apertura stabile sotto vuoto, circuiti dell'acqua a micropressione e microflusso

        *  Corpo ultracompatto, angolo di montaggio arbitrario per la disposizione ristretta dell'armadio delle apparecchiature

        *  Risposta on-off rapida in millisecondi, adatta per cicli di avvio-arresto intermittenti ad alta frequenza

        *  Corpo valvola piccolo con basso costo dei materiali di consumo, prima scelta economica per il controllo del ramo a punto singolo

     --  Scenari applicativi

      Iniezione di olio di raffreddamento a punto singolo per piccole macchine utensili CNC, mini macchine per la pulizia a spruzzo, microcontrollo aria/acqua per apparecchiature di automazione 3C, piccoli interruttori di derivazione di compressori d'aria, controllo on/off di microfluidi da laboratorio.

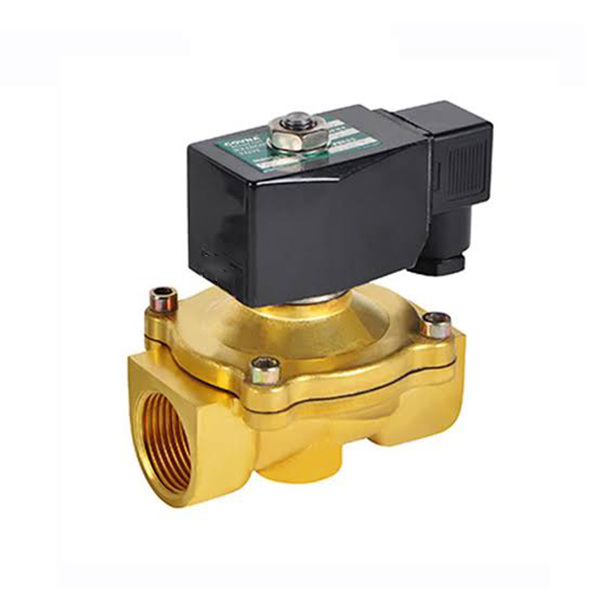

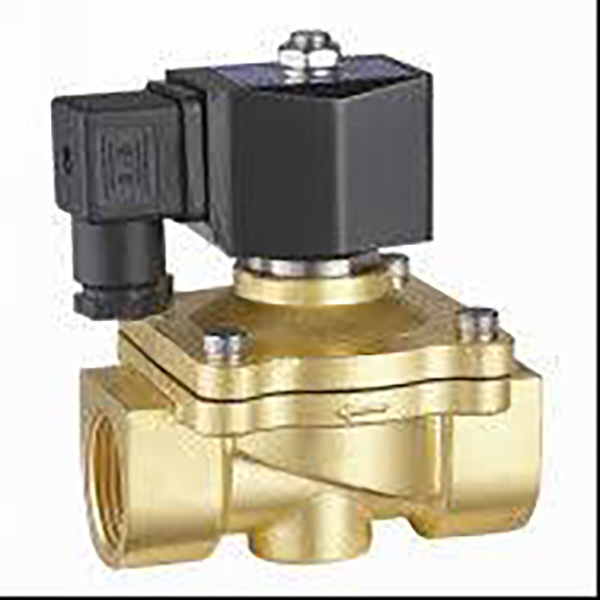

  2. 2W pilotato normalmente chiuso (esempio di modello: 2W250-25)

     -- Principio di funzionamento:Orifizio di spurgo pilota incorporato, che si basa sulla pressione media della tubazione per sollevare la bobina principale di grande diametro; la bobina controlla solo un piccolo foro pilota con basso consumo energetico e bassa generazione di calore. Pressione differenziale di avvio minima 0,05 MPa, la valvola non può aprirsi completamente senza pressione media.

        * Spegnimento: foro pilota sigillato, la pressione della cavità interna comprime la guarnizione per chiudere la tubazione

        * Accensione: la pressione della camera pilota spurga, i jack di media pressione aprono la valvola principale per un flusso di fluido ad alto volume, orifizio massimo fino a Φ50 (G2 pollici)

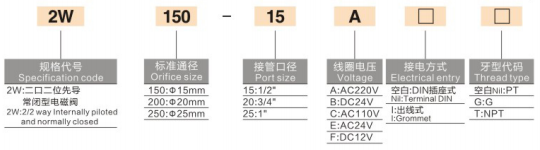

    --Regola di codifica del modello completa

        2 W - Dimensioni orifizio - Filettatura porta - Tensione bobina - Tipo di cablaggio - Filettatura standard

        *  2 W: elettrovalvola pilotata a 2/2 vie normalmente chiusa

        *  Dimensioni orifizio standard: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Codice porta: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Codici di tensione, cablaggio e filettatura completamente intercambiabili con la serie ad azione diretta, ricambi bobina compatibili

  3. Vantaggi fondamentali

     -- Foro diritto extra large per flusso medio-alto, perdita di carico della tubazione estremamente bassa, ideale per reti di alimentazione acqua/aria centralizzate su tutta la linea

     -- La bobina a bassa potenza aziona il corpo valvola di grande diametro, basso aumento della temperatura durante il funzionamento continuo 24 ore su 24, prestazioni anti-ustione

     -- Ampio canale di flusso non facile da intasare, supporta la circolazione dell'acqua di raffreddamento industriale con minuscole impurità sospese

     -- La singola valvola pilota può sostituire più piccole valvole dirette, semplificare il layout della tubazione principale e ridurre i costi di approvvigionamento

  4.Scenari applicativi

     Controllo del circuito principale dell'acqua per apparecchiature di pulizia a spruzzo di grandi catene di montaggio, scarico dell'intera macchina del compressore d'aria e intercettazione della tubazione dell'aria principale, tubi collettori a grande flusso del sistema di raffreddamento a circolazione, apparecchiature per il trattamento dell'acqua, interruttore generale generale del fluido per imballaggi alimentari e apparecchiature chimiche.

Funzionalità principali condivise universali (dirette + pilotate)

  1.Funzione NC uniforme normalmente chiusa (impostazione di fabbrica)

     Spegnimento automatico in caso di interruzione di corrente, previene efficacemente traboccamenti e perdite di acqua/aria durante lo spegnimento dell'apparecchiatura per una maggiore protezione della sicurezza del sistema.

  2. Doppi materiali di tenuta opzionali

     -- Gomma nitrilica NBR standard: universale per condizioni di lavoro generali con acqua pulita, aria compressa e olio lubrificante

     -- Etilene propilene EPDM opzionale: resistente al calore, resistente agli acidi deboli e agli alcali, dedicato per acqua calda, fluidi puliti per uso alimentare e apparecchiature di decapaggio

  3. Bobine compatibili universali multi-specifica

     Copertura completa della tensione CA e CC, bobina isolata a bassa potenza che supporta l'energizzazione continua a lungo termine; schemi di cablaggio doppi (presa DIN/cavo impermeabile) adattabili al cablaggio di armadietti interni e apparecchiature esterne.

  4.Standard di thread di esportazione multipli internazionali

     Tre opzioni di filettatura: conica britannica PT, G parallela BSPP, filettatura americana NPT, corrispondente alle apparecchiature di automazione domestica e alle richieste di esportazione della linea di produzione all'estero.

  5. Montaggio universale senza gravità

     Il corpo della valvola può essere installato verticalmente, orizzontalmente o invertito senza influire sulle prestazioni di apertura/chiusura, perfetto per il layout compatto dell'armadio.

  6. Personalizzazione completa del grado di pressione

     La serie diretta supporta versioni personalizzate standard/alta pressione/altissima pressione/grande portata; la serie pilota si adatta nativamente all'intervallo di pressione del fluido industriale convenzionale 0,05 ~ 1,0 MPa.

Tabella delle Specifiche Tecniche Generali unificate

Tabella comparativa di selezione completa diretta VS pilotata

Scenari applicativi tipici segmentati

  1. Campi applicabili NC ad azione diretta da 2 W

     -- Iniezione di olio di raffreddamento a punto singolo e micro spray per piccole macchine utensili CNC, controllo micro fluido della stazione semplice

     -- Alimentazione idrica ausiliaria per vuoto e accensione/spegnimento di piccolo ramo pneumatico per apparecchiature di automazione 3C

     -- Piccole apparecchiature per la pulizia ad ultrasuoni, circuiti di controllo di microfluidi da laboratorio

     -- Ramo manutenzione impianti, commutatore unico punto acqua/gas per piccoli impianti

  2. Campi applicabili NC pilotati da 2 W

     - Scarico della macchina completa del compressore d'aria, valvola di intercettazione della tubazione dell'aria principale dell'officina

     -- Controllo principale del circuito dell'acqua per apparecchiature di pulizia a spruzzo di grandi linee di assemblaggio

     -- Sistema di circolazione per il trattamento dell'acqua, tubi collettori di raffreddamento industriale a grande flusso

     -- Interruttore principale per fluidi di grande diametro per imballaggi alimentari e apparecchiature chimiche complete

Regole di giudizio sulla selezione del nucleo

     -- Pressione acqua/aria nella tubazione inferiore a 0,05 MPa, micromezzo intermittente, circuito del vuoto → È necessario selezionare il tipo ad azione diretta da 2 W

     -- Dimensioni del tubo ≥G1/2, trasmissione ad alto flusso del tubo principale dell'intera linea, tubazione di pressione stabile a lungo termine → Selezionare il tipo pilotato da 2 W

     -- Condizioni di lavoro di acqua calda, acqua purificata, fluidi con acidi deboli: specificare la guarnizione EPDM per uso alimentare al momento dell'ordine

     -- Cablaggio centralizzato all'interno dell'armadio di controllo della macchina: dare priorità al tipo di cablaggio con presa DIN; l'attrezzatura per spray e umidità per esterni sceglie il tipo di cavo impermeabile I

     -- Il circuito dell'acqua ad alta pressione e le stazioni ad alto flusso possono selezionare corpi valvola personalizzati con il suffisso H/L/T

Soluzioni complete per circuiti pneumatici e fluidi abbinati

  1. Circuito derivato di raffreddamento piccolo

     Unità di servizio aria AFC → Elettrovalvola 3/2 serie 3V → Tubo in plastica PU → Valvola ad azione diretta da 2 W (controllo on/off del circuito dell'acqua di raffreddamento)

  2. Circuito completo del collettore dell'acqua principale della macchina

     Tubo principale del serbatoio dell'acqua/compressore d'aria → Valvola pilota a grande diametro da 2 W → Consegna diramata a ciascuna tubazione di spruzzatura della stazione

  3. Circuito officina per fluidi antideflagranti

     Unità di trattamento con sorgente d'aria antideflagrante → Valvola pilota da 2 W con bobina antideflagrante personalizzata, abbinata a tubazioni di controllo automatico antideflagrante

Riassunto di una frase

     L'elettrovalvola per fluidi normalmente chiusa in ottone a 2/2 vie serie SOLH 2W fornisce una piccola variante ad azione diretta con avvio a pressione zero e una variante pilotata di grandi dimensioni ad alto flusso e bassa potenza, con guarnizione opzionale NBR/EPDM per uso alimentare, compatibilità multi-thread e multi-tensione, ampiamente utilizzata per il controllo automatico dell'arresto di acqua, aria, olio su macchine utensili, linee di lavaggio a spruzzo, trattamento dell'acqua e apparecchiature di automazione dei fluidi per imballaggio alimentare.
