Le valvole di controllo direzionale a solenoide pneumatico a 3/2 vie serie SOLH 3V sono progettate con strutture sia ad azione diretta che pilotata, realizzate su misura per l'azionamento di cilindri con ritorno a molla a semplice effetto e la commutazione di circuiti pneumatici del vuoto. Disponibile nelle configurazioni Normalmente Chiusa (NC) e Normalmente Aperta (NO), questa serie adotta corpi valvola in lega di alluminio leggera ad alta resistenza con layout compatto, risposta rapida e grado di protezione antipolvere e impermeabile IP65, fungendo da componente di controllo principale standard per sistemi di automazione pneumatica di piccole e medie dimensioni.
La disposizione delle porte segue gli standard industriali universali: P per l'ingresso dell'aria principale, A per la porta di lavoro che collega cilindri o ventose, R per la porta di scarico abbinata a silenziatori per ridurre il rumore operativo. Le varianti 3V1 e 3V2 ad azione diretta supportano un avvio affidabile a pressione zero entro 0~0,8 MPa con una risposta di commutazione inferiore a 0,05 s, perfettamente adatte per gasdotti a bassa pressione e scenari di controllo del vuoto a pressione negativa. La serie 3V100/3V200/3V300 pilotata presenta una maggiore capacità di flusso e un minore consumo energetico della bobina, richiedendo una pressione di ingresso minima di 0,15 MPa per una commutazione stabile e per soddisfare i circuiti pneumatici convenzionali ad alto flusso.
Dotata di un pulsante di esclusione manuale in stile ditale per un comodo debug in loco durante l'installazione e la manutenzione, l'intera serie supporta il funzionamento senza olio con prestazioni di tenuta stabili. Sono disponibili diverse specifiche di filettatura, tra cui M5, G1/8, G1/4 e G3/8, abbinate alle tensioni CA e CC globali tradizionali e due modalità di cablaggio della presa DIN e dei cavi volanti. Può sostituire direttamente le tradizionali valvole pilota pneumatiche 3A e le valvole a trazione manuale 3L senza modifiche strutturali, ampiamente utilizzato nei meccanismi di sollevamento e bloccaggio del pezzo, nella commutazione dell'aspirazione del vuoto, nella protezione dell'interblocco pneumatico e nel controllo a impulsi di piccoli attuatori.
Elettrovalvola pneumatica a 3/2 vie serie 3V | Valvola di controllo NC/NO ad azionamento diretto e pilotato
Marca: SOLH di Riche Technology
1. Panoramica del prodotto e interfaccia strutturale
La serie SOLH 3V è uno standardElettrovalvola direzionale a 3/2 vie a comando elettrico disponibile inad azione diretta Epilotato strutture. Progettato specificamente per il controllo di cilindri a semplice effetto, la commutazione di circuiti pneumatici e la regolazione del sistema di vuoto, fornisce due configurazioni principali: Normalmente chiusa (NC) e Normalmente aperta (NO). Con un corpo resistente in lega di alluminio, struttura compatta, risposta rapida e avvio opzionale a pressione zero, funge da valvola di controllo universale standard per sistemi di automazione pneumatica miniaturizzati.
1.1 Definizione di porta standard a 3/2 vie
•Porto P: Presa d'aria principale
•Un porto: Bocca di lavoro, collegata a cilindri pneumatici a semplice effetto o ugelli aspiranti
•Porto R: Porta di scarico dell'aria, installare un silenziatore per ridurre il rumore
1.2 Classificazione guida e strutturale
•Modalità di guida: Elettromagnetico ad azione diretta/pilotato opzionale
•Tipo di serie: Ad azione diretta (3V1/3V2); Pilotato (3V100/3V200/3V300)
•Materiale del corpo: Lega di alluminio ad alta resistenza, leggera e resistente
2. Principio di funzionamento della valvola a 3/2 vie
La serie 3V adotta un design di controllo a bobina singola, suddiviso in tipi NC e NO con logica di funzionamento completamente indipendente, ampiamente utilizzato per il cilindro a ripristino automatico e il controllo del circuito del vuoto.
2.1 Normalmente chiuso (NC) – Tipo più comune
Modelli applicabili: 3V110, 3V210, 3V310
•Stato di ripristino dello spegnimento: Il ripristino a molla sigilla la porta di ingresso P; La porta A comunica con la porta R per lo scarico, nessuna pressione di uscita.
•Stato di funzionamento all'accensione: La forza elettromagnetica spinge il nucleo della valvola a commutare; L'ingresso P si collega con la porta di lavoro A per l'alimentazione dell'aria; La luce di scarico R è completamente chiusa.
2.2 Tipo normalmente aperto (NO).
Modelli applicabili: 3V120, 3V220, 3V320
•Stato di ripristino dello spegnimento: L'ingresso P comunica con la porta di lavoro A per la fornitura d'aria continua; La luce di scarico R è chiusa.
•Stato di funzionamento all'accensione: L'attacco di ingresso P è sigillato; Una porta di lavoro comunica con la porta R per lo scarico della pressione e lo scarico.
3. Classificazione della serie e parametri delle specifiche
3.1 Serie ad azione diretta (3V1 / 3V2) – Avviamento a pressione zero
Vantaggio fondamentale: Supporta l'avvio a pressione zero da 0 MPa, velocità di risposta ultraveloce (<0,05 s), prestazioni stabili per condizioni di lavoro a bassa pressione e vuoto.

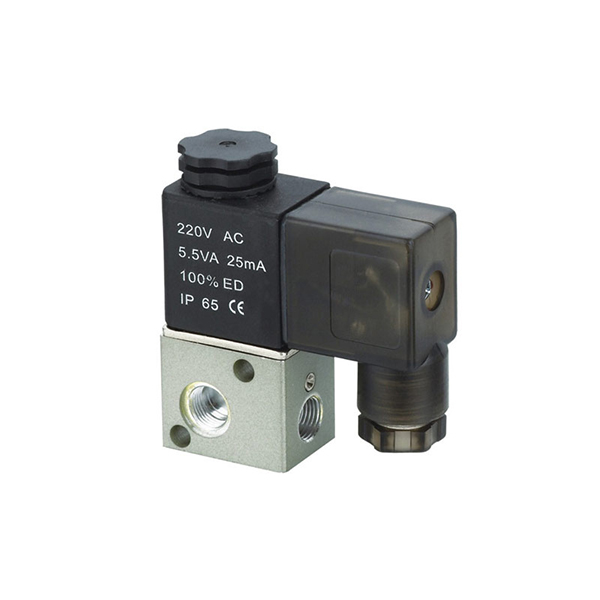

•Serie Micro 3V1
○Misura porta: M5, G1/8 (06)
○Area di flusso: 10,2 mm² (CV=0,6)
○Modello tipico: 3V1-06, 3V1-M5

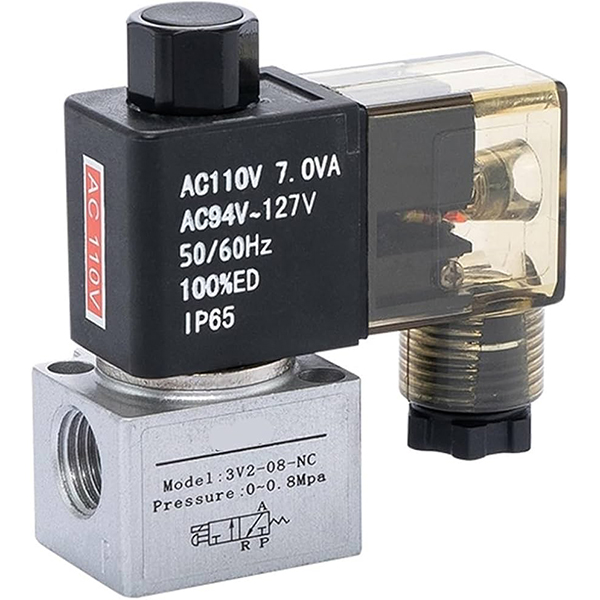

•Miniserie 3V2
○Dimensioni attacco: G1/8 (06), G1/4 (08)
○Area di flusso: 17,0 mm² (CV=1,0)
3.2 Serie pilotate (3V100 / 3V200 / 3V300) – Grande portata
Vantaggio fondamentale: Grande capacità di flusso e basso consumo energetico; richiede una pressione di avvio minima per una commutazione stabile, adatta per circuiti pneumatici a pressione standard.
•Serie 3V100: Misura attacco M5, G1/8 (06)
•Serie universale 3V200
○Misura porta: G1/4 (08)
○Area di flusso: 17,0 mm² (CV=1,0)

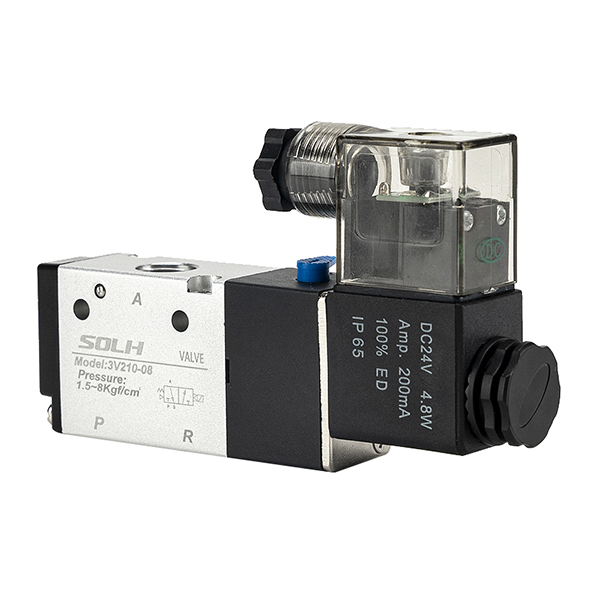

○Modello tipico: 3V210-08
•Serie 3V300 a grande flusso
○Dimensione porta: G3/8 (10)
○Area di flusso: 28,0 mm² (CV=1,65)
4. Regole complete di codifica del modello ed esempi di ordini
F=tipo presa DIN, impostazione predefinita=tipo con cavo
2. Esempi di ordini standard
•3V210-08-B: 3/2 vie, tipo NC, porta G1/4, DC24V, connessione presa DIN
•3V1-06-A: 3/2 vie, tipo NC, porta G1/8, AC220V
5. Parametri tecnici fondamentali
Elemento parametro
Specifica
Mezzo di lavoro
Aria compressa filtrata (precisione di filtrazione ≥40μm)
Intervallo di pressione di esercizio
Ad azione diretta (3V1/2): 0~0,8 MPa (pressione zero disponibile) Pilotato (3V100/200/300): 0,15~0,8MPa
Pressione di prova
1,2MPa
Temperatura di lavoro
-20℃~+70℃
Grado di protezione
IP65 (resistente alla polvere e all'acqua)
Tolleranza di tensione
CA ±15%, CC ±10%
Dispositivo di debug manuale
Pulsante di test manuale di tipo ditale per una comoda installazione e manutenzione
Requisito di lubrificazione
Funzionamento senza lubrificazione
6. Vantaggi principali del prodotto
•Design dedicato a 3/2 vie: Perfettamente abbinato ai cilindri a semplice effetto con ritorno a molla, esclusivi per l'esecuzione pneumatica di bloccaggio, sollevamento e ripristino.
•Doppia modalità di lavoro: Tipi opzionali normalmente chiusi (ripristino allo spegnimento) e normalmente aperti (funzionamento allo spegnimento) per adattarsi alle diverse logiche di processo.
•Opzioni doppia unità: Il tipo ad azione diretta supporta l'avvio a pressione zero per scenari di vuoto/bassa pressione; il tipo pilotato realizza un flusso elevato e un funzionamento stabile a bassa potenza.
•Compatto e durevole: Mini struttura integrata, eccellenti prestazioni di tenuta, lunga durata e design esente da lubrificazione.
•Configurazione elettrica flessibile: Le specifiche di tensione multiple (AC220V/110V/24V, DC24V/12V) e le modalità di cablaggio doppie soddisfano le richieste di corrispondenza globali.
•Alta compatibilità: Stesse dimensioni di installazione delle valvole di controllo pneumatiche 3A e delle valvole a tirante manuale 3L, che supportano la sostituzione e l'aggiornamento diretti.
7. Scenari applicativi tipici
•Controllo automatico di cilindri a semplice effetto (meccanismo di bloccaggio, sollevamento, ripristino a molla)
•Commutazione del generatore di vuoto e del sistema di ugelli di aspirazione del vuoto (il tipo ad azione diretta supporta il controllo della pressione negativa)
•Controllo on-off del circuito pneumatico, interblocco di sicurezza dell'apparecchiatura, funzionamento jog dell'attuatore piccolo
•Sostituzione diretta per le valvole a comando pneumatico 3A e le valvole a comando manuale 3L nei sistemi pneumatici standard
Riassunto di una frase
La serie SOLH 3V è una valvola direzionale elettromagnetica standard a 3/2 vie con doppia modalità NC/NO e strutture a doppio azionamento diretto/pilota, applicata professionalmente all'azionamento del cilindro a semplice effetto e al controllo del circuito del vuoto, fungendo da componente di controllo principale per sistemi di automazione pneumatica miniaturizzati.
