Elettrovalvola a solenoide standard a 5/2 vie NAMUR serie 4M | Valvola a piastra montata su attuatore

Marca: SOLH di Riche Technology

1. Panoramica del prodotto

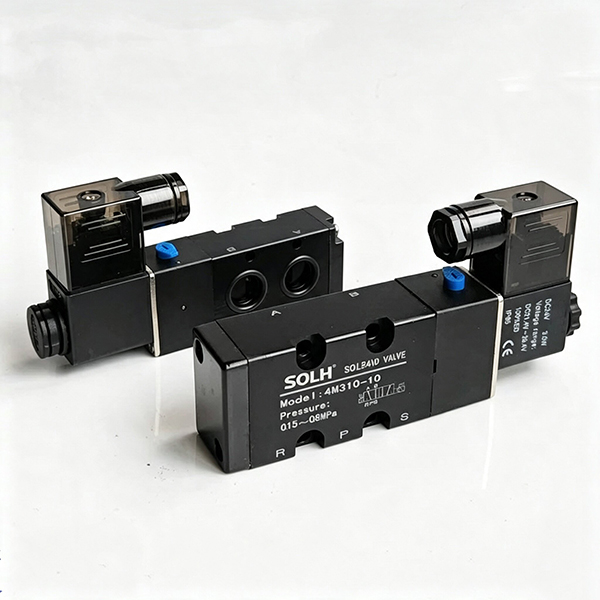

     La serie SOLH 4M è professionaleElettrovalvola a piastra 5/2 vie standard NAMUR appositamente progettato per il controllo automatico dell'attuatore pneumatico. È rigorosamente conforme agli standard internazionali di montaggio laterale NAMUR con fori di montaggio standard sul fondo della valvola. La valvola può essere laminata direttamente e installata sul lato di valvole a sfera pneumatiche e attuatori per valvole a farfalla senza tubi dell'aria adattatori intermedi. Utilizzato esclusivamente per i circuiti di controllo automatico delle valvole, soddisfa pienamente gli standard della serie Airtac 4M ed è strutturalmente diverso dalle tradizionali elettrovalvole a tubo da 4 V.

  1.1 Specifiche principali del prodotto

     • Modalità funzione: 5/2 vie (5 porte 2 posizioni)

     • Struttura dell'azionamento: Tipo con cursore pilota interno, funzionamento esente da lubrificazione

     • Norma di montaggio: Montaggio laterale standard NAMUR (base integrata con circuiti aria P/A/B/R1/R2)

     • Modelli tradizionali: 4M210-08, 4M210-06, 4M110-06

2. Regole complete di codifica del modello e elenco completo delle serie

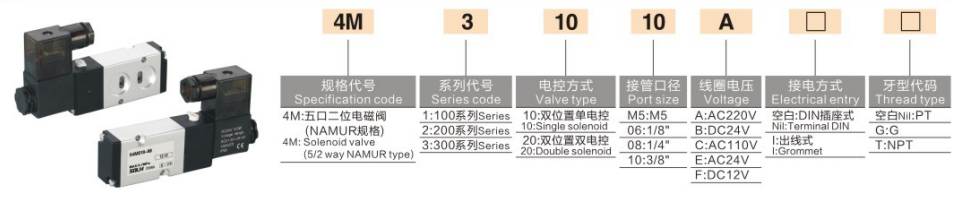

 1. Logica di codifica: 4M [Codice dimensione] [Codice controllo] [Codice funzione] - [Filettatura porta]

  2. Esempio di modello

     4M210-08: Taglia 200, comando elettrico singolo con ripristino a molla, attacco filettato esterno PT1/4

 3. Elenco delle specifiche dei modelli mainstream della serie completa

3. Parametri tecnici fondamentali

4. Vantaggi del nucleo di montaggio NAMUR e punti chiave di selezione

     • Porto aereo base NAMUR integrato: Il fondo della valvola è dotato di porte d'aria A/B. Dopo essere stato montato con l'attuatore, si aggancia automaticamente ai due fori di ingresso dell'aria dell'attuatore. Non sono necessari tubi dell'aria esterni per le porte A/B; solo le porte di ingresso dell'aria P e di scarico R1/R2 richiedono il collegamento a una fonte d'aria esterna, semplificando la struttura delle tubazioni e riducendo i punti di perdita.

     • Asta di spinta per prova manuale incorporata: Dotato di un pulsante di debug manuale sul lato della valvola, che supporta il test di apertura e chiusura manuale della valvola dopo lo spegnimento, comodo per l'installazione in loco, il debug e la manutenzione delle apparecchiature.

     • Caratteristiche della modalità di controllo doppio: I modelli a doppio controllo elettrico 4M×20 adottano una struttura di memoria autobloccante allo spegnimento per mantenere la posizione corrente della valvola; I modelli a controllo elettrico singolo 4M×10 si ripristinano automaticamente tramite la forza della molla dopo lo spegnimento, soddisfacendo rispettivamente le richieste di ripristino di sicurezza e di mantenimento del posizionamento.

     • Montaggio su collettore compatibile: Condivide le stesse specifiche di base della serie 4V (base collettore 4M100M/200M/300M). Supporta l'alimentazione d'aria centralizzata per più valvole tramite installazione su collettore e può anche essere montato direttamente su un singolo attuatore per un funzionamento indipendente.

5. Valvola NAMUR 4M rispetto alla valvola per tubo convenzionale 4V | Guida alla selezione anti-errore

6. Applicazioni tipiche di abbinamento

     • Sistema di controllo automatico della valvola: 4M210-08 abbinato all'attuatore pneumatico DA/SR + valvola a sfera/farfalla, ampiamente utilizzato nelle apparecchiature petrolchimiche, nel trattamento delle acque e nella commutazione dei fluidi delle condutture.

     • Sistema integrato per isole di valvole: Adotta la base collettore multi-link 4M200M per realizzare un'alimentazione d'aria centralizzata e un'installazione integrata di più elettrovalvole serie 4M per gruppi di tubazioni automatizzate.

     • Corrispondenza delle tubazioni della pipeline: Collegare le porte filettate esterne con i raccordi diritti filettati maschio a collegamento rapido KQ2 per agganciarsi rapidamente alla tubazione della fonte d'aria principale per una connessione stabile e senza perdite.

Riassunto di una frase

     La serie SOLH 4M è un'elettrovalvola a 5/2 vie a piastra standard NAMUR dedicata per attuatori pneumatici, caratterizzata da montaggio diretto tubeless, funzionamento esente da lubrificazione e protezione IP65, essendo il componente di controllo di supporto ottimale per la commutazione automatica di valvole a sfera pneumatiche e valvole a farfalla.
