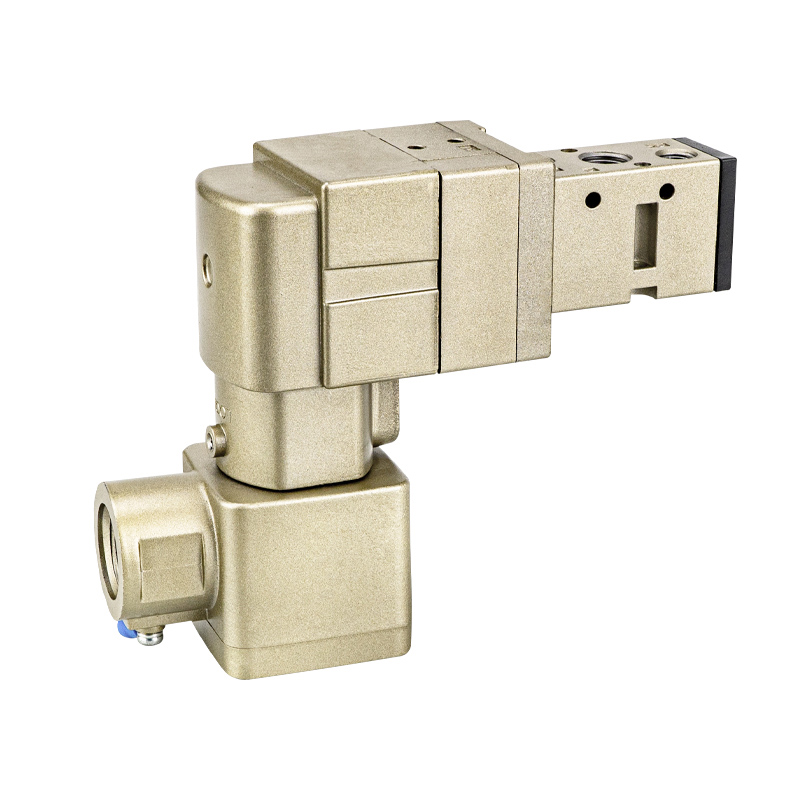

Elettrovalvole antideflagranti pilotate serie 50-VFE / 50-VPE

Mammarca:SOLH di Riche Technology

 I. Panoramica del prodotto

     La serie SOLH 50 è una linea di prodotti di elettrovalvole antideflagranti pilotate ignifughe suddivisa in due modelli principali:

     --50-VFE: Elettrovalvola antideflagrante 5/2 vie

     --50-VPE: Elettrovalvola antideflagrante 3/2 vie

     L'intera serie è certificata con certificazione antideflagrante Ex d Ⅱ BT4, certificazione antideflagrante obbligatoria China Ex-CCC e approvazione internazionale antideflagrante TIIS, con grado di impermeabilità e antipolvere IPX6. È adatto per ambienti con gas infiammabili ed esplosivi della Zona 1 e Zona 2, compresi rivestimenti, batterie al litio, prodotti chimici, inchiostri, imballaggi per polvere e apparecchiature di supporto per petrolio e gas.

     Tutte le bobine condividono un consumo energetico uniforme di 3,5 W, un design esente da lubrificazione e supportano due forme di installazione: montaggio filettato individuale e isola di valvole con collettore multistazione.

Distinzione fondamentale tra due modelli

     --50-VFE: Per azionamento bidirezionale di cilindri a doppio effetto

     --50-VPE: compatibile con circuiti a pressione negativa del vuoto e cilindri a semplice effetto

     L'alloggiamento e le bobine antideflagranti sono completamente intercambiabili tra i due modelli, mentre i passaggi dell'aria delle valvole e le basi del collettore sono completamente non intercambiabili.

2. Specifiche standard universali antideflagranti (applicabili a entrambi i modelli)

2.1: Parametri di sicurezza contro le esplosioni

     --Marchio di esplosione: Ex d Ⅱ BT4 Gb (temperatura superficiale massima T4: 135 ℃); versioni T5/T6 a bassa temperatura opzionali

     --Classe di protezione: IPX6, resistente agli spruzzi d'acqua, stabile in ambienti di officina umidi e polverosi

     --Certificazioni: Ex-CCC obbligatorio per la Cina, TIIS giapponese, standard internazionale antideflagrante IEC, conformità ambientale RoHS

     --Zone pericolose: Esplosione di gas Zona 1, Zona 2; compatibile con ambienti di lavoro con etilene, propilene, solventi per vernici e polveri combustibili

     --Opzioni di cablaggio: pressacavo in metallo ignifugo di tipo T, scatole di cablaggio con presa ignifuga di tipo L per evitare perdite di scintille elettriche

     --Tensioni della bobina: DC24V / DC12V, AC220V / AC110V; potenza costante della bobina da 3,5 W, bassa generazione di calore per la sicurezza contro le esplosioni

2.2 Parametri meccanici generali

     --Mezzo di lavoro: aria compressa pulita e secca, gas inerte; funzionamento con vuoto disponibile solo per 50-VPE

     --Lubrificazione: senza lubrificazione, abbinata all'unità combinata aria senza olio AFC; Le unità triple AC/BC a nebbia d'olio sono vietate per i circuiti del vuoto

     --Override manuale: pin manuale di tipo push, opzionale bloccabile/non bloccabile per test del circuito in stato di spegnimento

     --Installazione: la valvola può essere montata con qualsiasi angolazione senza limitazioni di gravità

     --Frequenza di commutazione massima: ciclo 1Hz; Tempo di risposta ≤45ms (testato con alimentazione d'aria standard da 0,5 MPa)

     --Temperatura operativa: versione T4: -10℃ ~ +50℃; Versione T6 a bassa temperatura: -10℃ ~ +40℃ (non è consentita la formazione di ghiaccio interno)

3.  Elettrovalvola antideflagrante a 5 porte serie 50-VFE (serie 50-VFE3000/5000)

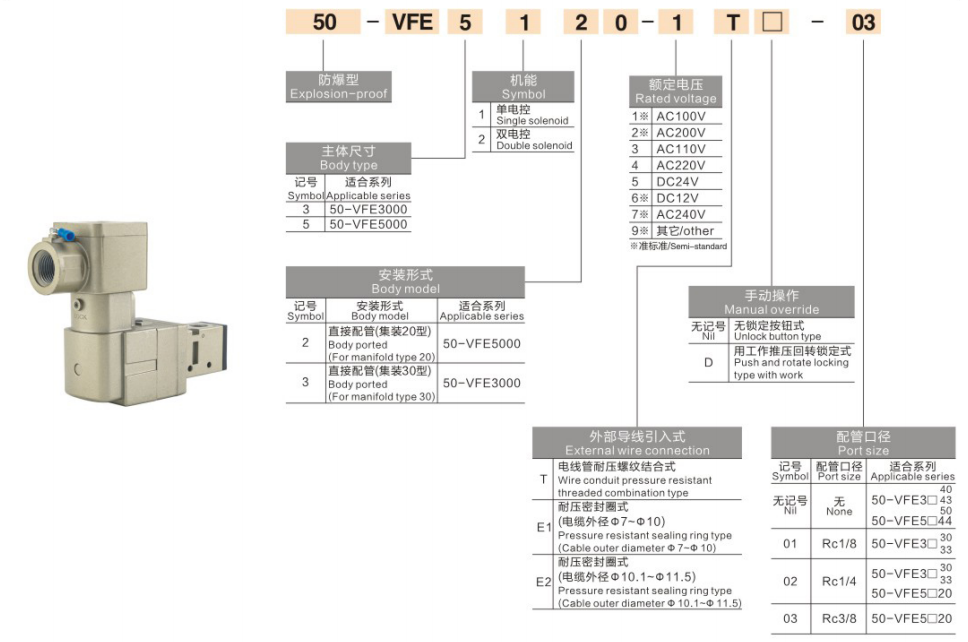

3.1 Definizione del codice modello (esempio: 50-VFE51201T)

     --50: Codice serie antideflagrante

     --VFE: Valvola pilota a spola a tenuta elastica 5/2 vie

     --5: specifica del flusso elevato 5000

     --1: Ritorno a molla a solenoide singolo

     --2: Montaggio diretto filettato

     --0: configurazione standard

     --1: filettatura porta G1/4

     --T: Pressacavo metallico antideflagrante

Sottospecifiche del modello

     --50-VFE3000:Compatto a bassa portata, sezione effettiva 18 mm², Cv=1,0, attacco G1/8

     --50-VFE5000:Portata standard mainstream, sezione effettiva 45 mm², Cv=2,5, porta mainstream G1/4

3.2 Struttura e logica del circuito dell'aria (5/2 vie)

    --Definizione della porta:Ingresso alimentazione P, uscita A, uscita B, R1/R2 due porte di scarico indipendenti; scarico centralizzato valvola principale + valvola pilota, non è necessaria alcuna tubazione di scarico pilota separata per semplificare il layout del cablaggio

     --Struttura della bobina:Guarnizione elastica bobina pilota; un differenziale di pressione minimo di 0,15 MPa richiesto per azionare la bobina, non può spostarsi sotto pressione negativa del vuoto

Modalità funzionali

    --Cantareil solenoide (suffisso 1):Eccitato → P→A, B→R2; ripristino a molla di spegnimento → P→B, A→R1, ripristino del cilindro unidirezionale

    --Doppio solenoide (suffisso 2):Funzione di memoria di blocco, mantiene la posizione della valvola dopo un'interruzione di corrente, ideale per stazioni di bloccaggio con mantenimento della pressione a lungo termine

3.3 Accessori di installazione corrispondenti

     --Montaggio filettato:Connessione filettata diretta G1/8, G1/4, compatibile con raccordi istantanei KQ2 e tubi pneumatici PU/PA

     --Isola di valvole Manifold:Base collettore dedicata a 5 porte 50-VV5FE3 (per la serie 3000)/50-VV5FE5 (per la serie 5000), supporta fino a 10 stazioni di alimentazione d'aria centralizzata; i canali dell'aria del collettore si adattano solo alle valvole VFE, è vietato il montaggio misto con valvole VPE a 3 vie

3.4 Applicazioni tipiche (solo per circuiti con cilindri a doppio effetto)

     --Cilindri di trasferimento, arresto e stampaggio a doppio effetto su linee di produzione antideflagranti

     --Controllo di commutazione valvola a sfera pneumatica NAMUR / attuatore valvola a farfalla per condutture chimiche

     --Automazione centralizzata dell'isola valvole per laboratori di verniciatura e polveri di batterie al litio

     --Tutti i sistemi pneumatici antideflagranti che richiedono il movimento di estensione e ritrazione del cilindro bidirezionale

3.5 Nota di limitazione

     I circuiti del vuoto sono severamente vietati. Senza un differenziale di pressione sufficiente sotto pressione negativa, la bobina non può spostarsi, con conseguente perdita della ventosa e malfunzionamento del cilindro. Compatibile solo con alimentazione d'aria positiva standard da 0,2 ~ 0,9 MPa.

4. Elettrovalvola antideflagrante a 3 vie serie 50-VPE (serie 50-VPE500/700)

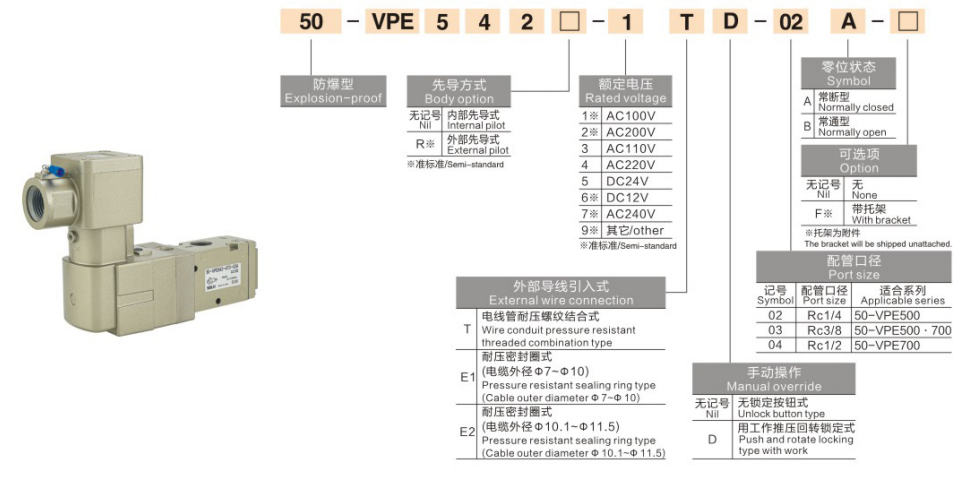

4.1 Definizione del codice modello (esempio: 50-VPE54201T)

     --50: Codice serie antideflagrante

     --VPE: valvola pilota a otturatore con tenuta elastica a 3/2 vie

     --542: specifica VP500, filettata normalmente chiusa NC

     --0: configurazione standard

     --1: filettatura porta G1/4

     --T: Pressacavo metallico antideflagrante

Sottospecifiche del modello

     --50-VPE500: Portata standard, sezione effettiva 41,4 mm², Cv=2,3, per movimentazione con vuoto convenzionale

     --50-VPE700: flusso elevato, area di sezione effettiva 72 mm², Cv=4,0, per il trasporto sottovuoto di fogli di grandi dimensioni e cartoni multiforo

4.2 Struttura e logica del circuito dell'aria (3/2 normalmente chiuso NC, NO convertibile)

     --Definizione della porta: ingresso alimentazione P, uscita A, scarico singolo R; attacco di scarico pilota indipendente PE. Nelle zone a prova di esplosione ad alto contenuto di polvere, le tubazioni esterne possono guidare i gas di scarico verso aree sicure

     --Struttura della bobina: tipo a otturatore pilota con tenuta dura, avvio con pressione differenziale pari a zero, funzionamento stabile sotto vuoto completo fino a -101,2 kPa, valvola antideflagrante dedicata per circuiti del vuoto

Logica di funzionamento NC (funzione NO commutabile)

     --Eccitato: P collegato ad A per alimentazione aria, R chiuso; il generatore di vuoto produce pressione negativa, il cilindro a semplice effetto si estende

     --Spegnimento: P interrotto, A collegato automaticamente a R per la riduzione della pressione; rottura istantanea del vuoto della ventosa, la molla del cilindro a semplice effetto si ritrae automaticamente. I pezzi vengono rilasciati quando l'attrezzatura antideflagrante si spegne per migliorare la sicurezza operativa

4.3 Accessori di installazione corrispondenti

     --Montaggio filettato diretto: attacchi filettati M5, G1/8, G1/4, installati direttamente a monte dei generatori di vuoto

     --Isola collettore per vuoto dedicata: base esclusiva a 3 porte 50-VV3PE con canali dell'aria indipendenti, non può essere assemblata insieme con valvole VFE a 5 porte

4.4 Vantaggi principali (solo valvola antideflagrante conforme per circuiti a prova di esplosione sotto vuoto)

     --Avvio a pressione differenziale zero, compatibile sia con la pressione negativa del vuoto che con le condizioni di lavoro standard della pressione positiva

     --Sollievo automatico della pressione in caso di perdita di potenza; i pezzi vengono rilasciati quando l'attrezzatura antideflagrante si ferma per evitare lesioni da bloccaggio o rischi di caduta

     --Guarnizione a otturatore a bassissima perdita, nessuna attenuazione dell'aspirazione durante l'aspirazione del vuoto di lunga durata

4.5 Applicazioni tipiche

     --Movimentazione con vuoto a prova di esplosione: generatore di vuoto ZU/ZB + ventosa tampone ZPT per batteria al litio, rivestimento e raccolta di materiale a prova di esplosione alimentare

     --Cilindri con ritorno a molla a semplice effetto per il sollevamento, il bloccaggio e l'espulsione di utensili semplici

     --Trasferimento per adsorbimento a pressione negativa di pellicole, cartoni e lastre di vetro in officine infiammabili ed esplosive

     --Diramazione dei circuiti di interruzione dell'alimentazione dell'aria e di limitazione della pressione di manutenzione per apparecchiature antideflagranti

5. Tabella comparativa: 50-VFE VS 50-VPE

6. Corrispondenza del circuito pneumatico completo antideflagrante standard

     --Circuito1: Movimentazione con vuoto antideflagrante (50-VPE54201T):  Combinazione di aria antideflagrante senza olio AFC2000 → 50-VPE54201T → Tubo PU6 → Generatore di vuoto dritto ZU + ventosa tampone ZPT

    --Circuito 2: Trasferimento a doppio cilindro antideflagrante (50-VFE51201T):  Unità tripla aria antideflagrante AC2000 → 50-VFE51201T Isola di valvole a 5 porte → Tubazione PU8 → Cilindro antideflagrante a doppio effetto SC/SDA

    --Circuito 3: Dispositivo di serraggio a semplice effetto antideflagrante:  Regolatore di pressione antideflagrante AR → 50-VPE500 → Microtubo PU4 → Cilindro MAL mini a semplice effetto

7. Specifiche di selezione e funzionamento di sicurezza a prova di esplosione

    --I circuiti del vuoto devono adottare solo 50-VPE:  La struttura della bobina del 50-VFE non può spostarsi senza differenziale di pressione; utilizzarlo per i circuiti del vuoto comporta il guasto completo e rischi per la sicurezza della caduta del pezzo. Le unità triple AC/BC con generatori di nebbia d'olio sono severamente vietate per i sistemi a vuoto, poiché la contaminazione dell'olio bloccherà l'otturatore VPE e causerà perdite.

    --I cilindri a doppio effetto devono adottare la valvola 50-VFE a 5 vie:  Il VPE a 3 porte fornisce solo un'uscita d'aria singola e non può realizzare il movimento bidirezionale di estensione e retrazione del cilindro; non può sostituire le valvole a 5 vie.

     --È vietato il montaggio misto di basi collettori:  La base VFE a 5 porte e la base VPE a 3 porte hanno aperture dei canali dell'aria indipendenti. L'installazione incrociata causerà perdite d'aria nell'intero circuito e malfunzionamenti dell'apparecchiatura.

    --MammaRegole obbligatorie per il cablaggio a prova di esplosione:  I pressacavi metallici ignifughi di tipo T originali di fabbrica devono essere utilizzati con cavi ermeticamente sigillati; nessun contatto metallico esposto all'interno delle scatole di cablaggio. È vietata la sostituzione non autorizzata con normali prese in plastica. Se la porta di scarico PE pilota necessita di drenaggio esterno, la tubazione deve condurre il gas di scarico verso zone sicure a prova di esplosione per evitare l'accumulo di gas infiammabile.

    --Requisiti di filtraggio front-end dell'alimentazione dell'aria:  Il filtro dell'aria AF/AFC (precisione 5μm) deve essere installato a monte delle valvole antideflagranti. La polvere e il vapore acqueo che entrano nel corpo della valvola causeranno l'inceppamento della bobina, che potrebbe innescare rischi di combustione ed esplosione in condizioni di lavoro a prova di esplosione.

     --Norme di manutenzione e revisione:  Chiudere la valvola a globo manuale HSV a monte e scaricare la pressione residua della tubazione prima dello smontaggio per la manutenzione. È vietato lo smontaggio di custodie antideflagranti sotto tensione o sotto pressione; le superfici di accoppiamento ignifughe danneggiate annulleranno tutte le certificazioni antideflagranti.

8. Campi di applicazione industriale

     Linee di assemblaggio e rivestimento antideflagrante per batterie al litio, automazione della verniciatura a spruzzo, controllo automatico delle valvole delle tubazioni chimiche, officine per la polvere di stampa di inchiostri, linee di produzione di imballaggi antideflagranti per alimenti, attuatori pneumatici per supporto di petrolio e gas, apparecchiature farmaceutiche pulite antideflagranti, manipolatori antideflagranti per lo smistamento di materiali in polvere.

Riassunto di una frase

     Elettrovalvole pilota ignifughe serie SOLH 50 suddivise in tipo a bobina 50-VFE a 5 porte per cilindri a doppio effetto e tipo a otturatore a 3 porte 50-VPE per cilindri a vuoto e a semplice effetto, certificate Ex d II BT4 / CCC / TIIS con grado di protezione IPX6, che fungono da soluzioni di commutazione pneumatica sicura certificate per tutte le linee di produzione industriale di esplosivi infiammabili Zona 1 e Zona 2.
