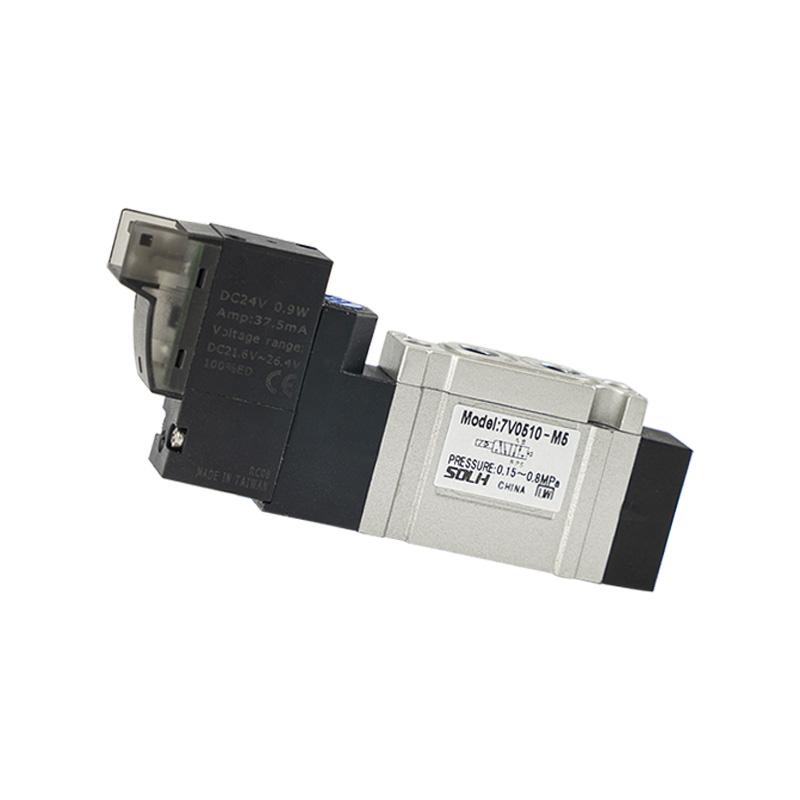

Elettrovalvola pilotata compatta serie 7V 5/2 e 5/3

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     La serie SOLH 7V è un'elettrovalvola direzionale pilotata compatta che copre funzioni a 5/2 e 5/3 vie, appositamente progettata per circuiti pneumatici standard generali. Adottando una struttura di scarico centralizzata interna con canale di flusso ottimizzato, offre una notevole capacità di flusso, una risposta di commutazione rapida e un basso consumo energetico. Può essere utilizzato singolarmente o assemblato in banchi valvole per il controllo centralizzato di più cilindri.

Struttura centrale e classificazione funzionale

 1. Definizione della funzione di porta e posizione:

   1.1 Elettrovalvola a 5/2 vie: 1 ingresso P, 2 porte di lavoro A/B, 2 porte di scarico R/S

     -- Suffisso 10: ritorno a molla a singolo solenoide a bobina singola

     -- Suffisso 20: tipo bistabile a doppio solenoide con bobina doppia

   1.2 Elettrovalvola a doppia bobina a 5/3 vie (3 funzioni principali centrali)

     -- 30°C Centro chiuso: tutte le porte completamente sigillate in posizione centrale per bloccare la pressione del cilindro per la tenuta del bloccaggio

     -- Scarico centrale 30E: A e B collegati allo scarico R/S per rilasciare la pressione residua in modo sicuro

     -- Alimentazione pressione centrale 30P: P collegato sia ad A che a B, entrambi i lati del cilindro mantengono la pressione dell'aria

  2. Guida e caratteristica strutturale

     -- Tipo di azionamento: design pilotato, bassa pressione di avvio, risposta ultraveloce e ampio flusso in uscita

     -- Scarico centralizzato interno: aria pilota scaricata uniformemente tramite le porte di scarico principali R/S, tubazioni pulite e ordinate senza scarico pilota sparso

Tabella dei parametri delle dimensioni e del flusso della serie

Specifiche Tecniche Generali Universali

     -- Intervallo di pressione operativa: 0,15 ~ 0,8 MPa

     -- Pressione di prova di prova: 1,2 MPa

    -- Temperatura operativa: -20℃ ~ +70℃ (nessuna formazione di ghiaccio nell'alimentazione dell'aria)

     -- Tempo di risposta alla commutazione: ≤50 ms

     -- Frequenza operativa massima: 5 Hz

     -- Consumo energetico della bobina: CC = 0,7 W; CA = 1,1 VA

     -- Opzioni di tensione standard

        CC: 12 V (F), 24 V (B)

        CA: 110 V(C), 220 V(A)

     -- Grado di protezione: resistente alla polvere IP40

     -- Materiale corpo valvola: lega di alluminio pressofuso

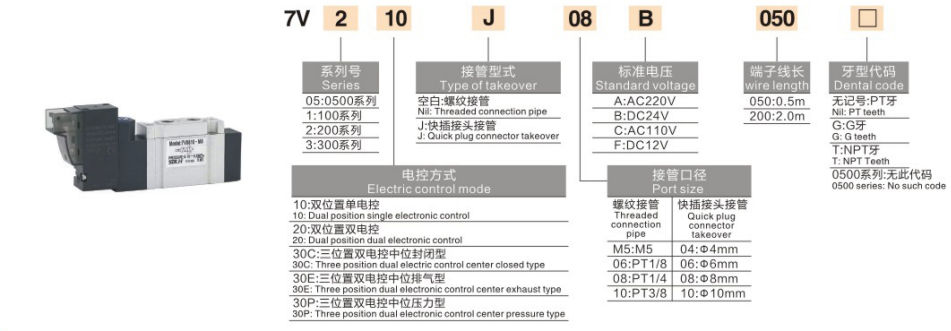

Regola completa di denominazione del modello

  1. Modello di esempio: 7V210J08B050

     -- 7V: codice serie per elettrovalvola compatta pilotata 5/2 e 5/3

     -- 2: Codice dimensione (2 = serie 7V200, attacco da 1/4")

     -- 10 / 20 / 30C/30E/30P: funzione del circuito

        10=5/2 bobina singola; 20=5/2 doppia bobina; Serie 30 = 5/3 a tre posizioni

     -- J: Modulo di connessione al porto; J = raccordo rapido a innesto, cieco = attacco filettato standard

     -- 08: Codice dimensione attacco (08 = 1/4")

     -- B: Codice tensione bobina (B=DC24V, A=AC220V)

     -- 050: Codice lunghezza cavo (050 = cavo da 0,5 metri)

Modelli di riferimento standard comuni

  1. Serie 5/2 a due posizioni

     -- Ritorno a molla a bobina singola: 7V110-06 (1/8", DC24V)

     -- Doppia bobina: 7V220-08 (1/4", AC220V)

  2. Serie 5/3 a tre posizioni

     -- Mantenimento pressione centro chiuso: 7V130C-06

     -- Rilascio della pressione di scarico centrale: 7V230E-08

     -- Doppia porta centrale pressurizzata: 7V330P-10

Vantaggi principali del prodotto

  1. Prestazioni ad alto flusso migliorate

     -- Design ottimizzato del canale interno ottimizzato, capacità di flusso aumentata di circa il 30% rispetto alle tradizionali elettrovalvole della serie 4V, realizzando una maggiore velocità di estensione e retrazione del cilindro.

  2. Installazione flessibile multidirezionale e opzioni a doppia porta

     -- Supporta il montaggio orizzontale e verticale; due modalità di connessione: porta filettata standard o raccordo rapido a innesto per un rapido assemblaggio dei tubi.

  3. Design modulare integrato nel collettore

     -- Compatibile con la base della valvola del collettore multistazione, più valvole impilate insieme per risparmiare spazio di installazione nell'armadio e semplificare il layout delle tubazioni dell'aria principali.

  4. Bobina a bassissima potenza

     -- Il design della bobina a basso wattaggio riduce la generazione di calore, adatto a condizioni di lavoro energizzate continue a lungo termine con un consumo energetico inferiore.

  5. Durata di servizio ultra lunga

     -- Bobina interna di precisione e struttura di tenuta, prestazioni stabili fino a milioni di cicli di commutazione con manutenzione minima.

Riassunto di una frase

     L'elettrovalvola pilotata compatta SOLH 7V copre le varianti complete 5/2 a bobina singola/doppia e 5/3 a tre funzioni centrali con dimensioni delle porte complete M5~3/8", con flusso superiore del 30% rispetto alla serie convenzionale 4V, basso consumo energetico e design impilabile su collettore come valvola di controllo direzionale universale per tutti i circuiti pneumatici automatizzati standard.
