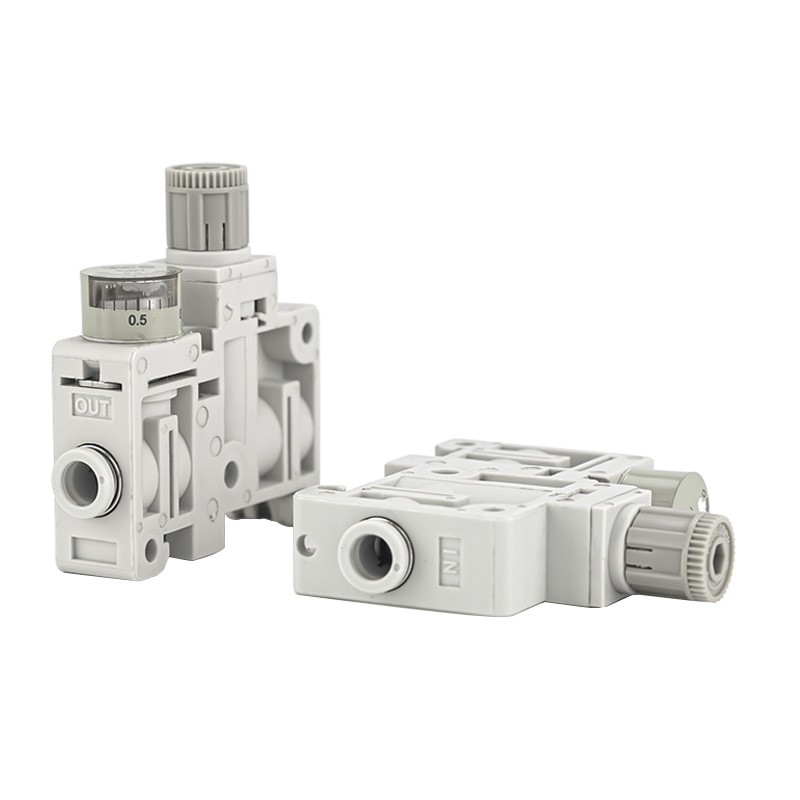

Regolatore di pressione ultracompatto serie ARM5 (ARM5S)

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     Il modello di regolatore singolo ARM5 ARM5S è un regolatore di pressione a pistone ad azione diretta ultra stretto da 14 mm con funzione di flusso inverso standard incorporata. Presenta dimensioni ridotte, installazione singola indipendente opzionale o assemblaggio sovrapposto su collettore, connettori push-in integrati one-touch e regolazione della pressione ad alta precisione. Questo mini regolatore è personalizzato per circuiti pneumatici in miniatura con rigorosi requisiti di spazio limitato.

Struttura e principio di funzionamento

     · Costruzione con pistone ad azione diretta; versione in rilievo di serie, versione senza rilievo opzionale

     · Il design standard a flusso inverso consente il riflusso dall'attacco di uscita all'attacco di ingresso

     · Raccordi istantanei integrati disponibili nei tipi diritti e a gomito per tubi φ4, φ6, 5/32" e 1/4"

     · Due soluzioni di montaggio: montaggio diretto a pannello e montaggio su guida DIN

     · Corpo ultraleggero che pesa solo 33 grammi

Caratteristiche principali principali

     1. Alloggiamento stretto ultracompatto da 14 mmLa larghezza del corpo è di soli 14 mm, con un volume ridotto a 1/7 rispetto ai regolatori standard AR20 convenzionali. Si adatta perfettamente a macchinari integrati, pannelli di controllo e piccole maschere compatte.

     2. Pressione regolabile ad alta precisioneL'intervallo di pressione regolabile copre 0,05–0,7 MPa. Il modello di scarico standard rilascia automaticamente la pressione in eccesso per un'uscita stabile; il modello opzionale senza scarico offre prestazioni di ritenzione della pressione superiori.

     3. Funzione di flusso inverso standard incorporata Il canale interno si apre automaticamente quando la pressione di uscita supera la pressione di ingresso. Può essere installato direttamente a valle delle elettrovalvole per semplificare la disposizione complessiva del circuito dell'aria.

     4. Connettori flessibili e molteplici modalità di montaggio I raccordi diritti e a gomito sono intercambiabili per le porte di ingresso e di uscita. Il regolatore supporta il fissaggio diretto e l'impilamento su guida DIN, con un manometro opzionale montato lateralmente con valore nominale di 0,8 MPa.

     5. Resistente alla corrosione e lunga durata L'alloggiamento combinato in resina e lega di alluminio resiste alla corrosione. La temperatura ambiente applicabile varia da -5 ℃ a +60 ℃. Il funzionamento senza lubrificazione garantisce prestazioni ciclistiche stabili a lungo termine.

Tabella delle specifiche tecniche

Spiegazione del codice modello

Esempio: ARM5SA-07-A

     · ARM5S: Corpo regolatore singolo indipendente

     · A: montaggio su guida DIN; B: montaggio diretto a pannello

     · 07: Configurazione raccordo (IN diritto + OUT diritto per tubo φ6)

     · A: Dotato di manometro laterale; vuoto = senza manometro

Scenari applicativi tipici

     Apparecchiature di automazione in miniatura e maschere di precisione per elettronica 3C, dispositivi medici e piccoli robot Layout delle apparecchiature con spazio di installazione estremamente limitato Controllo di precisione del microflusso: soffiaggio dell'aria, aspirazione del vuoto, erogazione di fluidi e attuazione del posizionamento Sistemi di impilamento di collettori multicircuito, che supportano fino a 10 stazioni collegate Installazione in serie dietro elettrovalvole che utilizzano la caratteristica di flusso inverso

Riassunto di una frase

     Il mini regolator Meta descrizione della tecnologia Richge: regolatore pneumatico miniaturizzato Richge ARM5S con flusso inverso standard, montaggio su collettore su guida DIN, design leggero da 33 g per piccoli circuiti di automazione di precisione.
