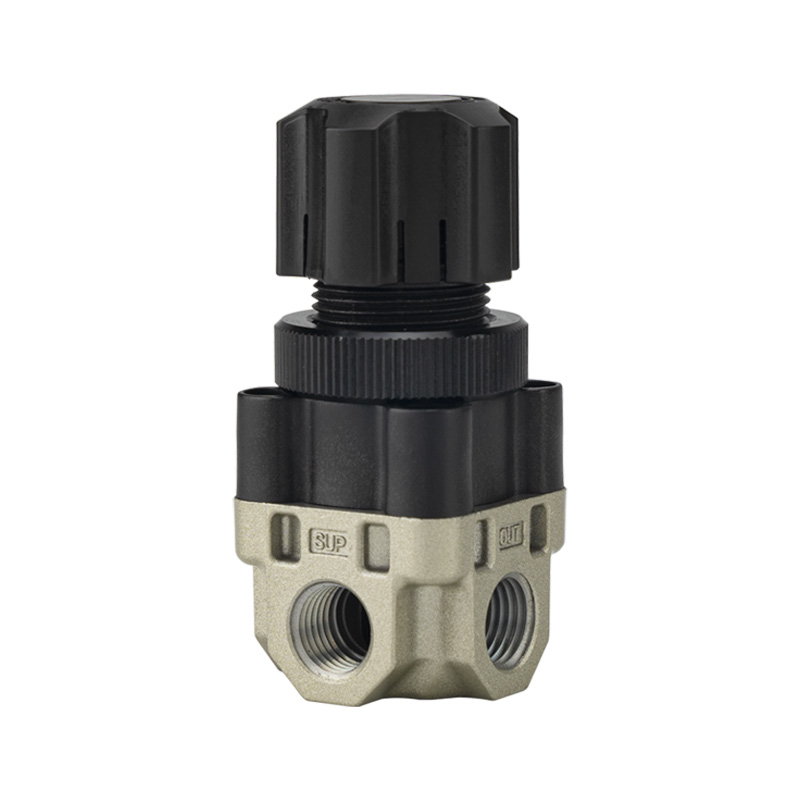

Regolatore di pressione compatto serie ARX

Marca:SOLH di Riche Technology (睿其格科技)

Posizionamento del prodotto

     La serie ARX, dominata dal modello ARX20, è un mini regolatore di scarico a pistone che supporta una pressione di ingresso massima di 2,0 MPa. Destinato ad apparecchiature compatte con alimentazione d'aria ad alta pressione e scenari di regolazione precisa di piccoli flussi, integra dimensioni ridotte, spurgo d'aria continuo pari a zero, grande capacità di flusso e disposizione delle tubazioni flessibili multiporta.

Struttura e principio di funzionamento

     --Struttura del pistone ad azione diretta con funzione di scarico incorporata

     --La ​​pressione di esercizio massima in ingresso raggiunge 2,0 MPa, superando il limite di 1,0 MPa dei normali regolatori AR

     --Consumo d'aria costante pari a zero senza sfiato d'aria permanente

     --Un ingresso di alimentazione abbinato a tre porte di uscita indipendenti per tubazioni diversificate

     --Dimensioni complessive in miniatura: larghezza 35 mm, lunghezza 80 mm, peso netto solo 110 g

Caratteristiche principali principali

1. Resistenza elevata alla pressione in ingresso (vantaggio principale)

     Pressione massima di esercizio: 2,0 MPa; pressione di prova: 3,0 MPa. Sono disponibili due versioni di pressione regolabile: ARX20 per un ampio intervallo di 0,05–0,85 MPa, ARX21 per un controllo preciso a bassa pressione di 0,05–0,30 MPa.

2. Corpo ultracompatto e leggero

    Dimensioni complessive 35 mm × 80 mm, peso di soli 110 g, perfettamente integrato in spazi di installazione ristretti e apparecchiature di automazione integrate.

3. Zero perdite d'aria e flusso in uscita elevato

     Consumo d'aria continuo pari a zero per eccezionali prestazioni di risparmio energetico. La sua capacità di flusso raddoppia quella dei normali regolatori della stessa classe dimensionale.

4. Porte di uscita triple per un layout flessibile

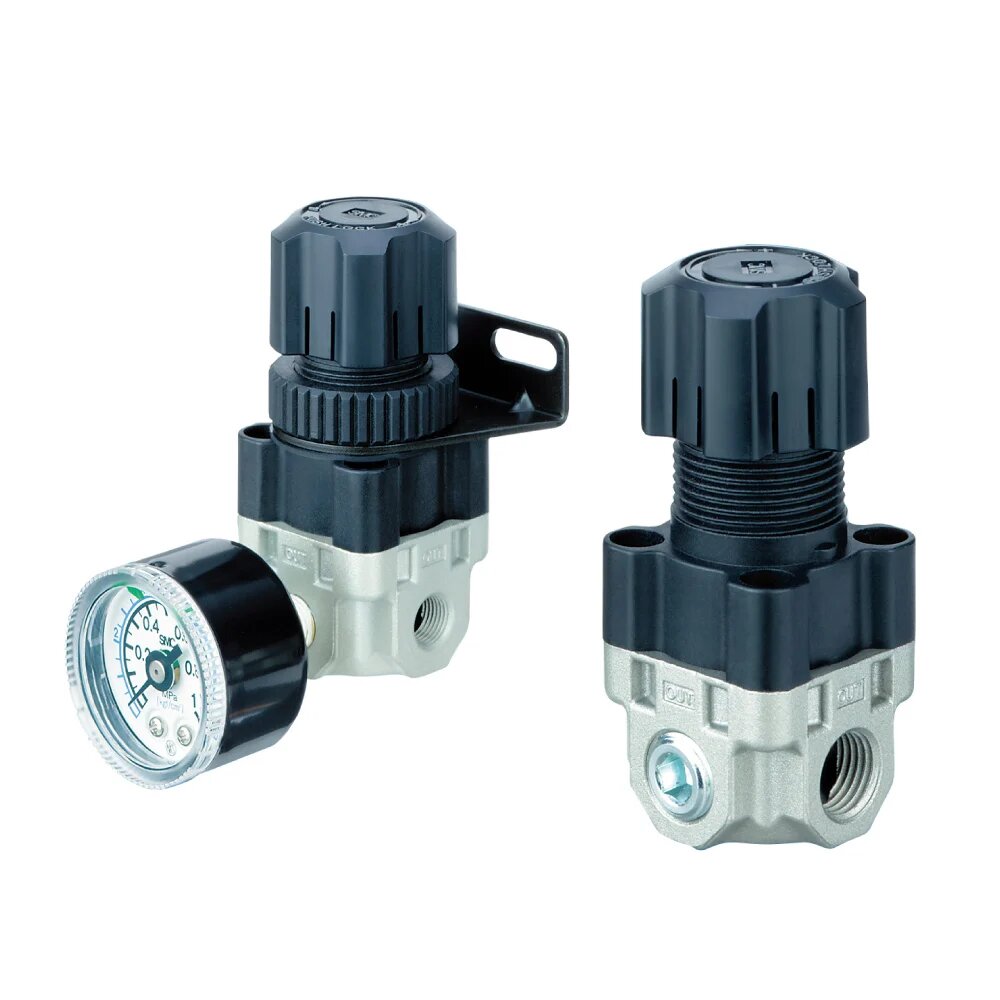

     Tre porte di uscita supportano la distribuzione del gas multicanale, l'installazione del manometro o la chiusura del tappo cieco. La porta per manometro Rc1/8 è riservata e la staffa di montaggio opzionale consente l'installazione multidirezionale.

5. Funzionamento stabile e senza manutenzione

     Intervallo di temperatura applicabile: -5 ℃ ~ +60 ℃. Lo scarico automatico rilascia la pressione in eccesso per la protezione del circuito. La struttura interna esente da lubrificazione riduce il carico di lavoro di manutenzione giornaliero.

Tabella Specifiche Tecniche

Spiegazione del codice modello

Esempio: ARX20-01GB

     --ARX: Codice serie prodotto

     --20: Campo di pressione standard; 21: Campo di bassa pressione

     --01: Attacco 1/4"

     --G = filettatura G / N = filettatura Rc / F = filettatura NPT

     --B: Dotato di staffa di montaggio; P: Tipo di montaggio a pannello

     --Suffisso G: viene fornito con manometro abbinato

Scenari applicativi tipici

     Piccoli compressori d'aria ad alta pressione da 2,0 MPa Apparecchiature di precisione per il soffiaggio dell'aria e l'erogazione di fluidi Macchinari di automazione pneumatica compatti integrati Circuiti di test dell'aria ad alta pressione Strumenti analitici di laboratorio, che richiedono perdite zero e uscita di pressione stabile.

Riassunto di una frase

     Il regolatore a pistone compatto ARX supporta un'elevata pressione di ingresso di 2,0 MPa con consumo d'aria pari a zero, porte di uscita triple e portata ampliata, fungendo da soluzione ottimale per il controllo della pressione pneumatica a basso flusso ad alta pressione di piccole dimensioni.
