Minicilindro in acciaio inossidabile serie C85 (standard ISO 6432, sistema compatibile SMC)

Marca: SOLH di Riche Technology | Catalogo prodotti orientato all'esportazione

Marca: SOLH di Riche Technology

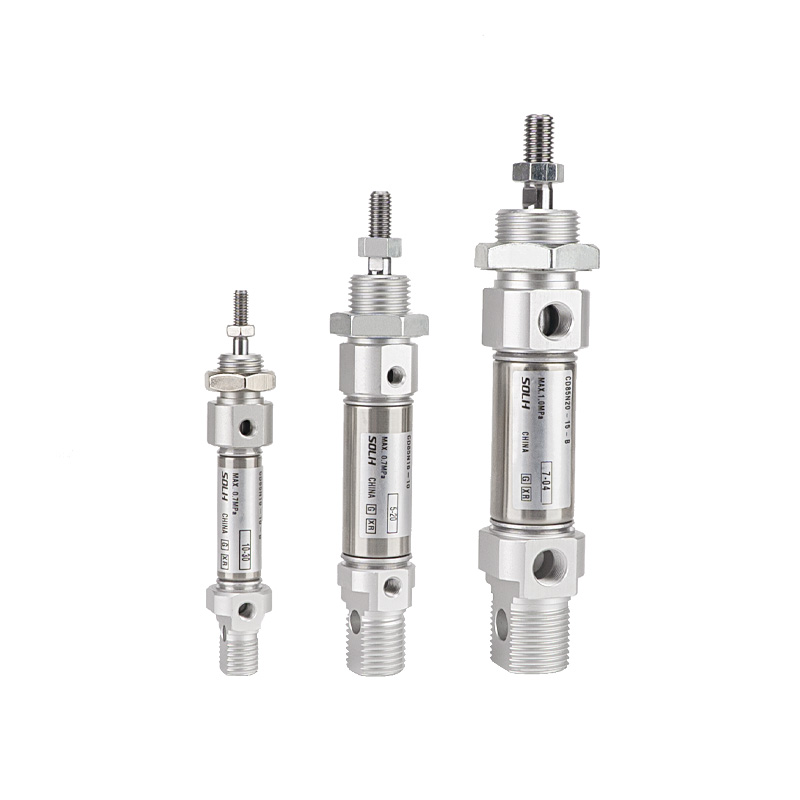

Panoramica del prodotto

     Il minicilindro in acciaio inossidabile serie SOLH C85 è conforme allo standard internazionale ISO 6432, intervallo di alesaggio φ8 ~ 25 mm. Caratteristiche: profilo compatto, resistenza alla corrosione, prestazioni ad alta velocità e alta frequenza, funzionamento senza olio. Ampiamente utilizzato nelle apparecchiature di automazione pneumatica, alimentare, farmaceutica, elettronica e generale.

Struttura principale e caratteristiche del design

   1. Standard: ISO 6432 (φ8–φ25), dimensioni di montaggio universali per il mercato globale dei minicilindri.

   2. Materiale: canna, stelo e controdado in acciaio inossidabile 304; antiruggine, adatto per condizioni di lavoro umide, acide deboli e alcaline deboli.

   3. Struttura: cappucci terminali aggraffati a rullo, senza tiranti, forma cilindrica diritta, dimensioni ridotte e peso leggero.

   4. Varianti di operazione

     -- Stelo semplice doppio effetto (Standard)

     -- Semplice effetto (ritorno a molla / estensione molla)

     -- Cilindro sincrono a doppio stelo

     -- C85K Tipo con stelo antirotazione

   5. Cuscino: cuscino in gomma standard; cuscino d'aria (suffisso C) opzionale per φ10–25 per ridurre l'impatto in caso di movimento ad alta velocità.

   6. Tenuta: speciale tenuta bidirezionale con scanalatura del serbatoio dell'olio, bassa pressione di avvio, lunga durata in condizioni di lavoro senza olio.

   7. Rilevamento della posizione: anello magnetico incorporato (codice D) opzionale; Modalità di installazione dell'interruttore magnetico: A=scanalatura del binario, B=scanalatura della fascia in acciaio.

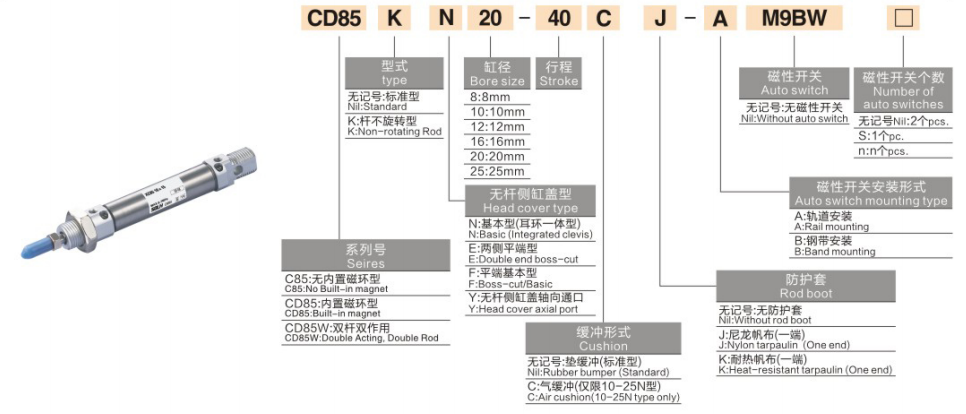

Regola di codifica del modello completa

   1. Esempio di modello: CD85N25-100C-B

  2. Esempio di riferimento dell'ordine: CD85N16-50

     -- Tipo base, alesaggio 16, corsa 50, magnete incorporato, ammortizzo in gomma.

Specifiche Tecniche Standard (Doppio Effetto)

Forza teorica di spinta e trazione a 0,6 MPa (asta singola, unità: N)

Forme di montaggio e modelli derivati

  1. Opzioni di montaggio ISO6432

     -- N: tipo base con forcella integrata (più popolare)

     -- F: Montaggio assiale con estremità piatta

     -- L: Supporto a piede singolo / M: Supporto a piede doppio

     -- G: montaggio a flangia

     -- NU: montaggio con cerniera a snodo

   2. Principali versioni derivate

     -- CD85: Con anello magnetico incorporato, compatibile con sensori magnetici

     -- C85K: Stelo quadro antirotazione, posizionamento antitorsione

     -- C85E: Semplice effetto (ritorno a molla/molla in estensione)

     -- CWCD85E: Cilindro doppio stelo a doppio effetto, movimento sincrono

Confronto di selezione: C85 VS MI VS MA

   1. ✅Occasioni preferite per C85

     -- Industria alimentare, farmaceutica ed elettronica: acciaio inossidabile, grado pulito, anticorrosione

     -- Cicli ad alta velocità e ad alta frequenza: movimento alternativo a corsa breve da 50–1500 mm/s

     -- Disposizione compatta dell'apparecchiatura: corpo cilindrico sottile φ8–25

     -- Ambiente di officina umido e leggermente corrosivo

     -- Domanda di interscambio globale: dimensione universale ISO6432 per la sostituzione diretta

 Guida alla selezione rapida in 3 passaggi

   1. Selezione del foro: calcolare la spinta e il carico orizzontale, riservare un margine di sicurezza ≥50%; scegliere un foro più piccolo per il funzionamento a frequenza più elevata.

   2. Conferma del tratto: aggiungere un margine extra di 10–20 mm; corsa massima 400mm.

   3. Selezione della configurazione

     -- Magnete incorporato: aggiungere il codice D

     -- Riduzione dell'impatto ad alta velocità: scegliere il cuscino d'aria con suffisso C

     -- Requisito antitorsione: selezionare la versione K antirotazione

     -- Forma di montaggio adatta: N/F/L/M/G in base alla struttura dell'apparecchiatura

Riassunto di una frase

     Il mini cilindro in acciaio inossidabile SOLH C85/CD85 ISO6432 è completamente intercambiabile con le serie SMC importate, supporta il funzionamento senza olio ad alta velocità, metodi di montaggio multipli e asta antirotazione opzionale, attuatore lineare ideale per linee di produzione automatizzate alimentari, mediche ed elettroniche.
