Attuatore rotativo a paletta serie CRB1 / CRB2

Attuatore rotativo a paletta serie CRB1 / CRB2 (intercambiabile SOLH)

Marca: SOLH di Riche Technology

Posizionamento del prodotto e differenza principale della serie

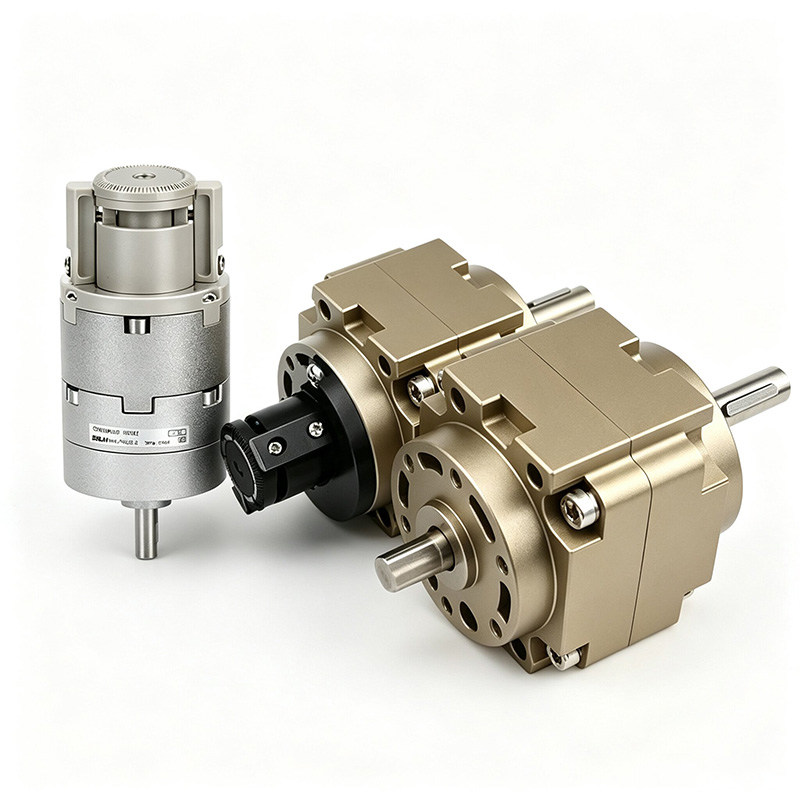

     SOLH CRB1 e CRB2 sono cilindri rotanti a palette azionati da palette singole/doppie. Senza gioco di ingranamento degli ingranaggi, sono caratterizzati da un corpo ultracompatto, bassa inerzia rotativa e risposta ultrarapida.

     -- CRB2 (serie piccola): alesaggio 10~40 mm per carichi leggeri e spazi ristretti, design compatto e leggero

     -- CRB1 (serie grande): alesaggio 50~100 mm per carichi pesanti e coppia elevata, supporto completo dei cuscinetti con resistenza agli urti superiore

     Angolo di oscillazione massimo a pala singola fino a 270°/280°, doppia pala massimo 90°/100°. Ampiamente utilizzato per stazioni di automazione di rotazione rapida, indicizzazione e posizionamento.

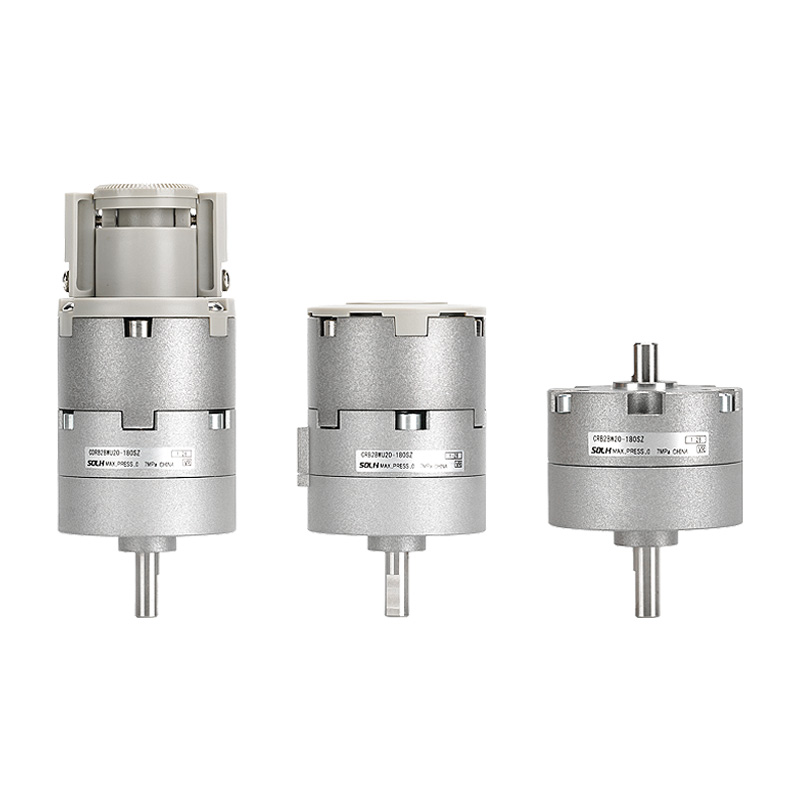

  1. Serie standard piccola CRB2

     -- Dimensioni foro: 10, 15, 20, 30, 40 mm

     -- Opzioni paletta: S paletta singola / D paletta doppia

     -- Angolo di oscillazione: pala singola 90°/180°/270°; Doppia pala 90°/100°

     -- Pregi principali: ultra compatto, leggero, bassa pressione di avvio, doppia connessione laterale/assiale, regolatore dell'angolo opzionale e interruttore magnetico

     -- Applicazioni: rotazione ad alta velocità con carichi leggeri, apparecchiature per spazi confinati, elettronica 3C, imballaggi, automazione in miniatura

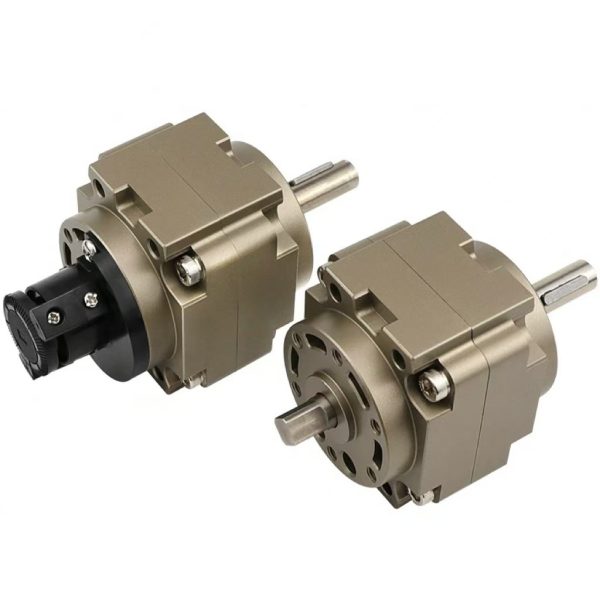

  2. Serie CRB1 per carichi pesanti di grandi dimensioni

     -- Dimensioni alesaggio: 50, 63, 80, 100 mm

     -- Opzioni paletta: S paletta singola / D paletta doppia

     -- Angolo di oscillazione: Paletta singola 90°/180°/270°/280°; Doppia pala 90°/100°

     - Pregi principali: coppia ad alto rendimento, carico pesante, supporto completo dei cuscinetti, resistenza agli urti, lunga durata

     -- Applicazioni: ribaltamento di pezzi pesanti, indicizzazione su larga scala, attrezzature rotanti pesanti, linee di assemblaggio dell'industria pesante

Specifiche tecniche del nucleo universale

  1. Parametri standard generali

  2. Coppia di uscita teorica a 0,5 MPa (indice di selezione del nucleo)

   2.1 Tabella delle coppie CRB2

   2.2 Tabella delle coppie CRB1

 3 Riferimento di carico radiale e assiale consentito

     -- CRB2-20: Radiale 120N, Assiale 80N

     -- CRB1-50: radiale 245N, assiale 196N

     -- CRB1-100: radiale 588N, assiale 490N

Struttura interna e principio di funzionamento delle palette

  1. Componenti principali: corpo del cilindro, pala rotante singola/doppia, albero di uscita, gruppo di tenuta, tampone in gomma terminale, bulloni di regolazione dell'angolo

  2. Logica di funzionamento: l'aria compressa entra in una camera per spingere la pala a ruotare attorno all'albero centrale mentre la camera opposta viene scaricata.

     -- Doppia paletta: coppia raddoppiata, angolo di oscillazione limitato ≤100°

     -- Paletta singola: campo di oscillazione più ampio fino a 270°

  3. Vantaggi fondamentali unici

     -- Nessuna struttura di ingranaggi e cremagliere, gioco zero, rotazione silenziosa e fluida senza vibrazioni da impatto

     -- Profilo ultra compatto, bassa inerzia rotativa, risposta ultrarapida (rotazione di 90° < 0,1 s)

    -- Albero passante cavo opzionale, comodo per tubi interni e instradamento dei cavi

     -- Bulloni di regolazione fine a doppia estremità per il limite della corsa; paletta singola regolabile 0~270°, paletta doppia 0~90°

Regole complete di codifica del modello

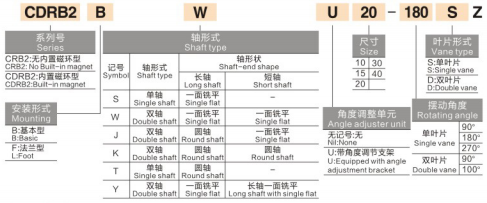

  1. Esempio di modello CRB2: CRB2BW20-180SZ

     -- CRB2 = Serie di attuatori rotanti a paletta piccola

     -- B = Attacco base a flangia; L = Montaggio su staffa del piede

     -- W = Doppio albero prolungato; vuoto = albero singolo

     -- 20 = Diametro (10/15/20/30/40)

     -- 180 = Angolo di oscillazione (90/180/270)

     -- S = Paletta singola; D = Doppia paletta

     -- Z = Dotato di unità di regolazione dell'angolo; vuoto = standard senza regolatore

          Prefisso CDRB2 = Anello magnetico incorporato per installazione interruttore magnetico

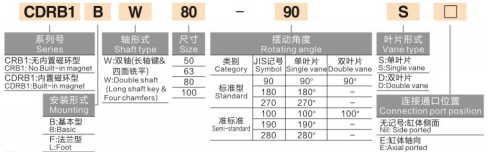

  2. Esempio di modello CRB1: CRB1BW50-90D

     -- CRB1 = Serie rotativa a palette di grandi dimensioni per carichi pesanti

     -- B = Attacco base; W = Doppio albero

     -- 50 = Diametro (50/63/80/100)

     -- 90 = Angolo di oscillazione (90/180/270/280)

     -- D = Doppia pala; S = Paletta singola

        Prefisso CDRB1 = Modello integrato con anello magnetico

Guida alla selezione passo passo e applicazioni industriali

  1. Regole di priorità di selezione

     -- Ripartizione coppia e dimensione: Spazio ristretto con carico leggero → CRB2 (10~40); Rotazione a coppia elevata e pesante → CRB1 (50~100)

     -- Requisito angolo di oscillazione: rotazione oltre 90° → Paletta singola S; Coppia massima entro 90° → Doppia pala D

     -- Compromesso tra precisione e velocità: gioco zero del tipo a paletta, posizionamento ripetuto ±0,1°, ideale per lavori leggeri ad alta velocità; Il carico pesante dei cuscinetti ad alta precisione preferisce la tavola rotante con pignone e cremagliera MSQ

     -- Opzioni funzione: limite angolo fine necessario – selezionare l'unità di regolazione dell'angolo Z del suffisso; È richiesto il feedback della posizione del PLC: scegli il modello integrato magnetico CDRB

  2. Scenari applicativi tipici

     -- Linee leggere: ribaltamento di componenti elettronici, rotazione di etichette, serraggio di tappi di bottiglia, smistamento di materiali in miniatura

     -- Stazioni per carichi pesanti: rotazione di 90°/180° di pezzi di grandi dimensioni, indicizzazione della catena di montaggio, dispositivi di bloccaggio rotanti pesanti

     -- Industrie generali: stazioni di posizionamento rotativo completamente automatiche per l'imballaggio, la stampa, la lavorazione degli alimenti

Confronto delle prestazioni: attuatore rotativo a palette CRB VS MSQ a pignone e cremagliera

Una frase

     Riepilogo Gli attuatori rotanti a paletta SOLH CRB2 piccoli per carichi leggeri e CRB1 per carichi pesanti adottano un azionamento a paletta singola/doppia senza gioco con regolatore angolare opzionale e variante interruttore magnetico CDRB, con rotazione rapida a bassa inerzia con coppia di 0,05~24N·m, perfetta per ribaltamento, indicizzazione e bloccaggio rotante ad alta velocità in linee di automazione di elettronica, imballaggio e assemblaggio pesante.
