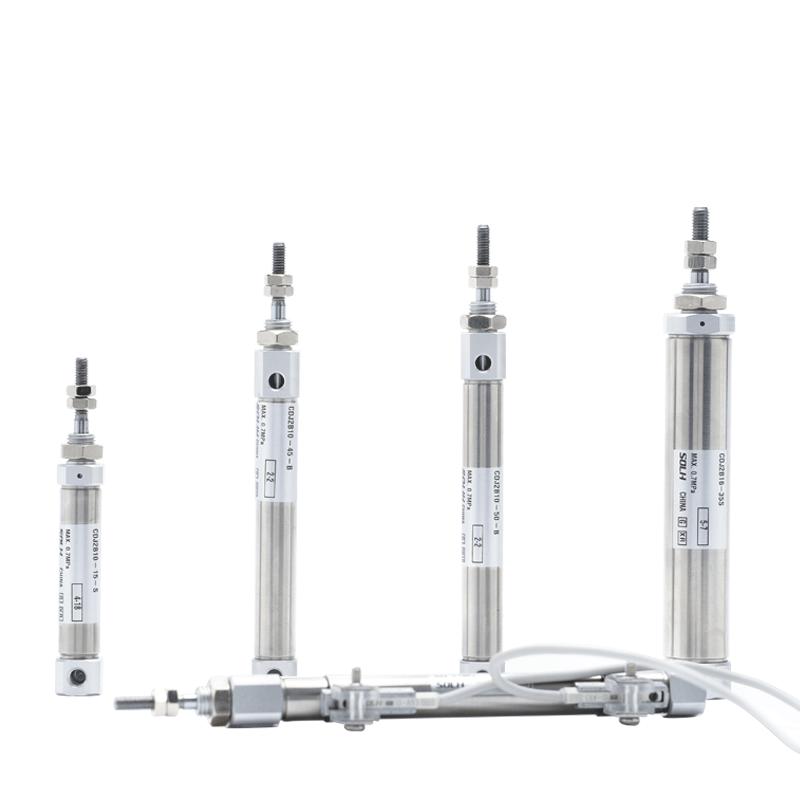

Minicilindro in acciaio inossidabile serie CDJ2 (doppio / semplice effetto)

Marca: SOLH di Riche Technology

Panoramica del prodotto

     La serie SOLH CDJ2 è un mini cilindro in acciaio inossidabile a penna dotato di anello magnetico, completamente intercambiabile con la serie SMC CJ2. Dimensioni del foro: φ6 / 10 / 16 mm. Caratteristiche eccezionali: profilo ultracompatto, costruzione leggera, resistenza alla corrosione e funzionamento stabile ad alta frequenza ad alta velocità. Ampiamente utilizzato nelle stazioni in spazi confinati di elettronica, medicina, trasformazione alimentare e automazione di precisione; attuatore lineare miniaturizzato tradizionale.

Struttura principale e caratteristiche del design

   1. Specifiche standard: corrisponde allo standard dimensionale del minicilindro SMC (non standard ISO), dimensioni di montaggio universali nell'industria.

   2. Materiale: canna e stelo in acciaio inossidabile 304, resistente alla ruggine e alla corrosione, adatto per ambienti umidi, acidi deboli, alcali deboli e ambienti di produzione puliti.

   3. Struttura: canna tonda dritta, tappi terminali ondulati, design senza tiranti, volume ultra-piccolo. CDJ2-16×100 solo ca. 120 g.

   4. Varianti di operazione

      -- CDJ2B a doppio effetto: alimentazione d'aria su entrambe le estremità, modello standard universale

      -- CDJ2E A semplice effetto: ritorno a molla; CDJ2ET: estensione della primavera

     -- CDJ2KB Antirotazione: stelo esagonale per antitorsione e posizionamento preciso

   5. Cuscino: cuscino in gomma standard; cuscino d'aria (suffisso Z) opzionale per applicazioni ad alta velocità per ridurre l'impatto e il rumore.

   6. Guarnizione: guarnizione a basso attrito con scanalatura per il serbatoio dell'olio. Bassa pressione di avvio (0,06 MPa), funzionamento senza olio, durata ≥ 5 milioni di cicli.

   7. Rilevamento della posizione: anello magnetico integrato, compatibile con gli interruttori magnetici della serie M9B / A93 / Z73 per il monitoraggio della posizione del pistone.

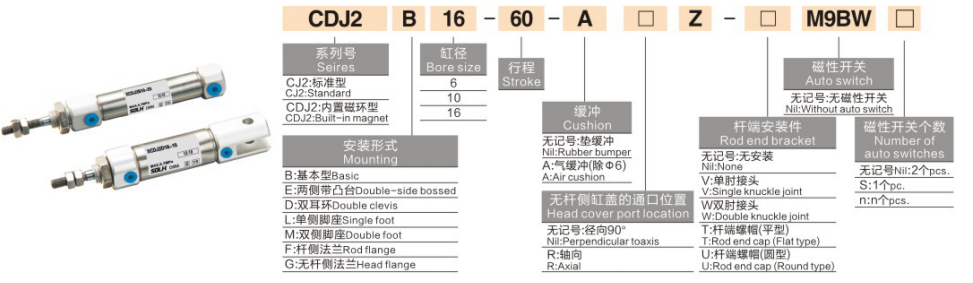

Regola di codifica del modello completa

   1. Esempio di modello: CDJ2B16-50Z-B

   2. Esempi di riferimenti d'ordine standard

     -- CDJ2B10-30-B：Alesaggio 10, corsa 30, doppio effetto, ammortizzo in gomma, dotato di magnete

     -- CDJ2E6-15-B:Alesaggio 6, corsa 15, ritorno a molla a semplice effetto

     -- CDJ2KB16-50-B: Alesaggio 16, corsa 50, stelo esagonale antirotazione

Specifiche tecniche del nucleo universale

Forza teorica di spinta e trazione a 0,5 MPa (asta singola, unità: N)

   1. CDJ2B a doppia azione

   2. CDJ2E a semplice effetto (ritorno a molla a 0,5 MPa)

Forme di montaggio e modelli derivati

   1. Accessori di montaggio

     -- B Tipo base: installazione diretta tramite filettatura del cappuccio terminale (più ampiamente utilizzato)

     -- Flangia F: montaggio flangia lato stelo / lato testa

     -- L Staffa del piede: fissaggio con piede singolo

     -- D Cerniera femmina: Cerniera femmina posteriore (φ10/16)

     -- Attacco E Boss: borchie di montaggio multiorientamento sui cappucci terminali

   2. Principali serie dei derivati

     -- CDJ2B: doppio effetto standard

     -- CDJ2E: a semplice effetto, ritrazione a molla (ritrazione automatica dopo il taglio dell'aria)

     -- CDJ2ET: a semplice effetto, estensione della molla (estensione automatica dopo il taglio dell'aria)

     -- CDJ2KB: Stelo esagonale antirotazione

     -- CDJ2RB: versione slim a montaggio diretto senza borchie di montaggio

Guida alla selezione rapida in 3 passaggi

   1. Selezione del foro: calcolare la spinta/carico richiesto, riservare un margine di sicurezza ≥50%; scegliere un foro più piccolo per una velocità ciclica più elevata.

   2. Conferma della corsa: aggiungere un margine extra di 10~20 mm sulla corsa effettiva; Corsa massima: doppio effetto 200mm, semplice effetto 100mm.

   3. Corrispondenza della configurazione

     -- Tipo di azione: Doppio effetto → B; retrazione a molla a semplice effetto → E; posizionamento antitorsione → KB

     -- Ammortizzatore: funzionamento ad alta velocità seleziona ammortizzatore pneumatico Z

     - Feedback di posizione: selezionare il modello dotato di magnete, abbinare gli interruttori magnetici M9B/A93

Riassunto di una frase

     Il minicilindro a penna in acciaio inossidabile SOLH CDJ2 è intercambiabile con SMC CJ2, disponibile nelle varianti a doppio effetto, a semplice effetto e con stelo esagonale non rotante, cuscino in gomma/aria opzionale, design senza olio resistente alla corrosione, attuatore lineare miniaturizzato compatto ad alta frequenza ideale per apparecchiature automatizzate elettroniche, mediche e alimentari.
