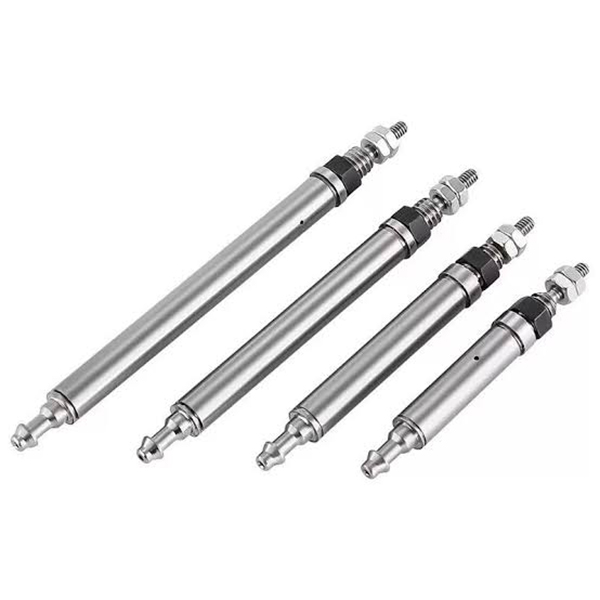

Cilindro a perno miniaturizzato serie CJ1 (microcilindro pneumatico ultra piccolo φ2,5 / φ4 mm)

Marca: SOLH di Riche Technology

Panoramica del prodotto

     La serie SOLH CJ1 è composta da cilindri ultraminiaturizzati a semplice/doppio effetto con perno. Pregi principali: profilo minuscolo ultracompatto, costruzione leggera, spinta a bassa potenza e risposta rapida. Progettato per guida di precisione in spazi ristretti, attività push & pull con microcarico, stazioni in miniatura per l'elettronica e automazione 3C. È l'attuatore principale per applicazioni di microautomazione.

Struttura principale e caratteristiche del design

     -- Tipi di azionamento: Singolo effetto (ritorno a molla) e doppio effetto. Opzioni alesaggio: φ2,5 (singolo effetto esclusivo); φ4 (disponibile per singolo/doppio effetto).

     -- Caratteristiche strutturali: corpo rotondo, stelo pistone sottile, assenza di ammortizzazione incorporata, montaggio base con filettatura finale. Diametro del corpo esterno del modello φ4 di soli 4 mm, peso netto di diversi grammi.

     -- Prestazioni dinamiche: la struttura senza cuscino consente una risposta rapida del pistone. Velocità operativa: 50~500 mm/s, adatta per movimenti a corsa breve ad alta frequenza.

     -- Materiale e tenuta: corpo in alluminio anodizzato duro, componenti di tenuta NBR, design senza olio, compatibile con ambienti di officina puliti o leggermente oleosi.

     -- Installazione flessibile: versione base con filettature su entrambe le estremità per il fissaggio assiale. L'orientamento della porta sulla testa lato stelo può essere regolato di ±90°, utile per l'instradamento dei tubi in layout angusti.

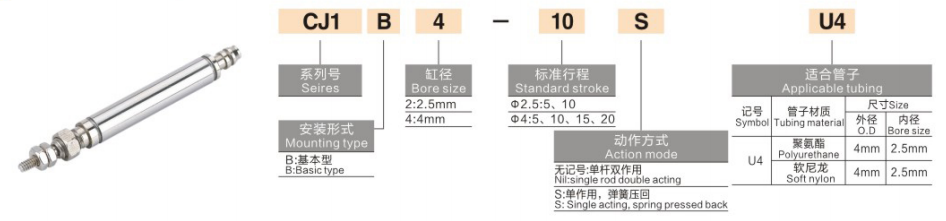

Regola di codifica del modello completa

   1. Esempio di modello: CJ1B4-10SU4

   2. Esempi di riferimenti di ordine standard

     -- CJ1B2-10SU4: alesaggio 2,5, corsa 10, ritorno a molla a semplice effetto

     -- CJ1B4-15U4:alesaggio 4, corsa 15, doppio effetto

     -- CJ1B4-5SU4: Alesaggio 4, corsa 5, ritorno a molla a semplice effetto

Specifiche tecniche del nucleo universale (pressione di alimentazione 0,5 MPa)

Principali vantaggi competitivi

   1. Ingombro ultraminiaturizzato per spazi di installazione ristretti

     -- Foro minimo φ2,5, diametro del corpo esterno φ4, peso solo 2~3,5 g, facilmente integrabile in layout di apparecchiature ultracompatte.

   2. Azionamento lineare di precisione a bassa spinta

     -- Intervalli di spinta in uscita 0,64~6,3 N a 0,5 MPa, ideali per microcarichi ≤ 100 g, evita danni da impatto su piccoli pezzi delicati.

   3. Risposta rapida ad alta frequenza

     -- La struttura senza cuscino offre un'attuazione rapida, supporta ≥300 cicli al minuto di funzionamento a corsa breve per aumentare l'efficienza produttiva.

   4. Funzionamento senza olio e lunga durata

     -- Il sistema di tenuta NBR supporta l'aria compressa priva di olio per ambienti di produzione puliti; durata meccanica ≥3 milioni di cicli.

   5. Direzione della porta regolabile e assemblaggio semplice

     -- Attacco aria lato stelo ruotabile di ±90°. Le filettature esterne a doppia estremità consentono il bloccaggio assiale diretto senza staffe di montaggio aggiuntive, semplificando la messa in servizio in loco.

Opzioni di montaggio e applicazioni industriali tipiche

   1. Moduli di montaggio

     -- Montaggio con filettatura assiale: avvitare direttamente entrambe le estremità sull'attrezzatura per un movimento push-pull dritto

     -- Montaggio su staffa laterale: staffa miniaturizzata opzionale per installazione laterale, adatta per guida oscillante o laterale

   2. Scenari applicativi tipici

     -- 3C ed elettronica: test di durata dei pulsanti mobili, bloccaggio di microparti in plastica, espulsione e posizionamento dei trucioli

     -- Strumentazione di precisione: commutazione della mini valvola, posizionamento della fibra ottica, meccanismi di regolazione fine

     -- Automazione generale: carico/scarico di microcomponenti, pelatura leggera delle etichette, attivazione di maschere in miniatura

     -- Attrezzature mediche: movimento telescopico di piccoli strumenti, propulsione microfluida, gruppi di posizionamento di precisione

Guida alla selezione rapida in 3 passaggi

   1. Selezione del foro in base al carico utile

     -- φ2,5 per carico ≤50 g; φ4 per carico 50~100 g. Riservare un margine di sicurezza minimo del 50% a causa delle basse caratteristiche di spinta.

   2. Conferma della corsa

     -- Selezionare la corsa in base alla distanza da percorrere richiesta; dare la priorità a corse più brevi per un funzionamento stabile ad alta frequenza.

   3. Selezione della modalità di azione

     -- A semplice effetto (con suffisso S): push/pull unidirezionale con ripristino a molla per la sicurezza in caso di interruzione di corrente

     -- Doppio effetto: azionamento lineare preciso bidirezionale senza molla di ritorno

Riassunto di una frase

     Il cilindro pneumatico a perno ultraminiaturizzato SOLH CJ1 è disponibile nelle varianti con ritorno a molla singola e a doppio effetto con alesaggio φ2,5 / φ4, design compatto ultraleggero e direzione della porta dell'aria regolabile, fornendo un movimento micro lineare di precisione a bassa spinta, ampiamente adottato per test 3C, strumenti di precisione e apparecchiature di automazione medica in miniatura.
