Minicilindro in acciaio inossidabile serie CJ2K｜Tipo con stelo non rotante

Marca: SOLH di Riche Technology

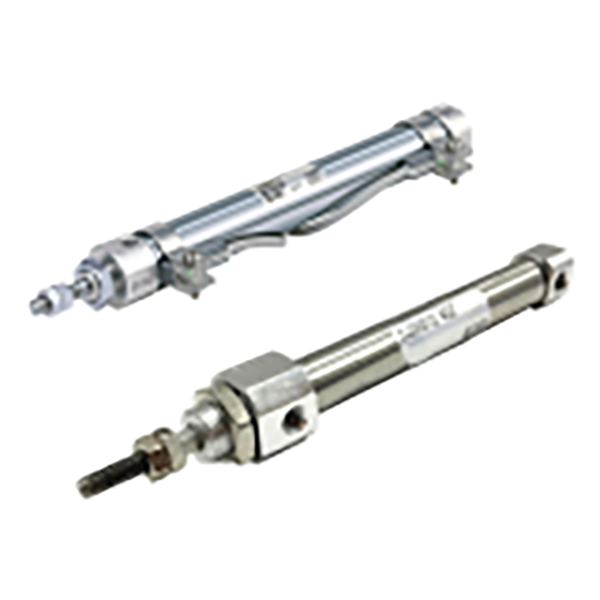

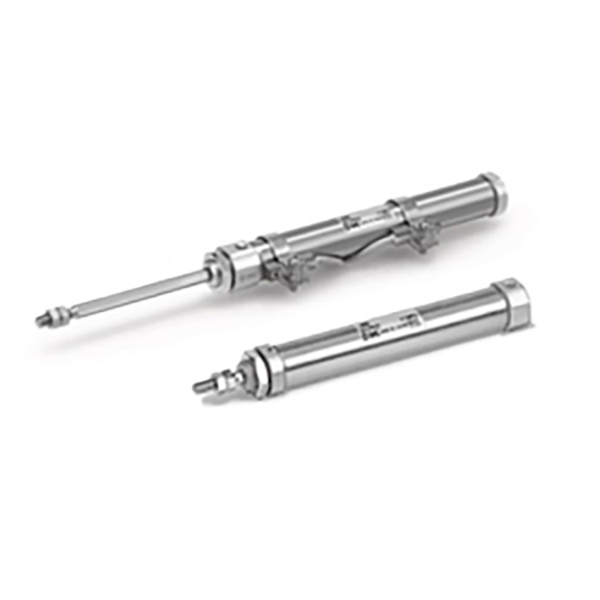

Panoramica del prodotto

     La serie SOLH CJ2K è costituita da minicilindri in acciaio inossidabile con stelo antirotazione, derivati ​​dalla famiglia di minicilindri CJ2. Caratteristica principale: stelo esagonale antirotazione integrato con struttura di guida interna per impedire la rotazione dello stelo durante l'estensione e la retrazione. Ideale per stazioni di precisione dove l'attrezzatura terminale deve mantenere una posizione angolare fissa. Adozione di canna in acciaio inossidabile 304, compatta e leggera. Supporta tre modalità operative: doppio effetto, semplice effetto con ritorno a molla, semplice effetto con estensione molla. Dimensioni alesaggio: Φ10, Φ16. Completamente dimensionalmente intercambiabile con il CJ2K originale importato. Anello magnetico integrato opzionale compatibile con interruttori magnetici M9BW. Ampiamente adottato in piccole automazioni, apparecchiature 3C, utensili di precisione e applicazioni di spinta di maschere.

Spiegazione completa della codifica del modello

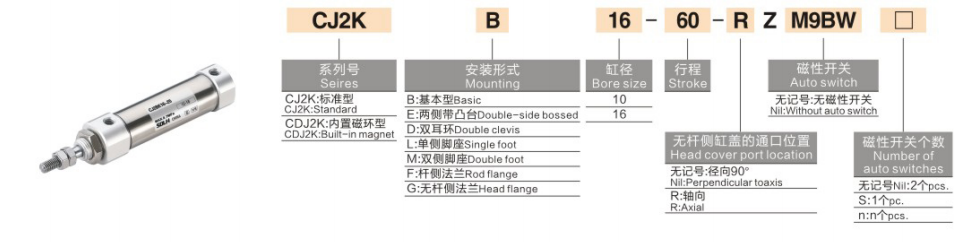

   1. Esempio di modello: CJ2KB10-30SZ-M9BW-B

   2. Esempio di ordinazione

    CJ2KB10-30SZ-M9BW

     -- Minicilindro antirotazione, montaggio base, alesaggio 10, corsa 30, ritorno a molla a semplice effetto, anello magnetico incorporato, dotato di interruttore magnetico M9BW.

Struttura principale e vantaggi prestazionali

   1. Antirotazione meccanica dello stelo esagonale (vantaggio principale)

     -- Stelo del pistone a sezione esagonale abbinato alla boccola di guida anteriore per limitare la rotazione circonferenziale.

     -- Precisione antirotazione: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Risolve i problemi di deflessione causati dalla torsione libera del normale stelo tondo durante il movimento alternativo.

   2. Canna in acciaio inossidabile 304, profilo sottile e compatto

     -- Resistenza alla ruggine e prestazioni a prova di umidità; la struttura cilindrica consente di risparmiare spazio di installazione all'interno di armadi compatti per apparecchiature.

   3. Sono disponibili diverse modalità operative

     -- Doppio effetto: alimentazione d'aria su entrambi i lati, spinta stabile, preferita per la produzione di massa continua

     -- S Ritorno a molla: estensione quando energizzato, ritiro automatico dopo perdita di potenza

     -- T Estensione della molla: retrazione quando energizzata, estensione automatica dopo una perdita di alimentazione per soddisfare i requisiti di ripristino di sicurezza

   4. Opzioni di montaggio diversificate

     -- Tipo base, montaggio con piedino L, flangia F, cerniera femmina D. Supporta il montaggio verticale, orizzontale e invertito.

   5. Funzionamento senza olio

     -- Grasso preverniciato a lunga durata all'interno, compatibile con aria compressa secca priva di olio per un funzionamento stabile a lungo termine.

   6. Rilevamento della posizione magnetica opzionale

     -- La versione Z dotata di magnete incorporato, collabora con l'interruttore M9BW per inviare il segnale di estensione/ritrazione sul posto al PLC per il controllo di interblocco automatico.

   7. Cuscino in gomma standard

     -- Imbottiture in gomma integrate su entrambe le estremità per assorbire l'impatto del pistone e ridurre il rumore di funzionamento.

Specifiche Tecniche Standard

   1. Spinta teorica in uscita a 0,5 MPa (N)

Confronto di selezione: asta tonda CJ2K non rotante VS CJ2 standard

    1. ✅ Preferisco CJ2K in queste condizioni di lavoro

     -- Maschere piatte, forcelle di cambio o perni di posizionamento montati sull'estremità dello stelo, la deflessione del carico è vietata;

     -- Piccoli utensili di indicizzazione, che spingono i pezzi all'interno delle scanalature della guida;

     -- Avanzamento lineare di telecamere e dispositivi di ispezione che richiedono un angolo costante;

     -- Morsetti piatti collegati allo stelo del pistone, la torsione causerà inceppamenti del materiale o errori di posizionamento.

   2. ❌ Scenari accettabili standard CJ2

     -- Espulsione semplice, spinta dei pezzi in lavorazione, nessuna limitazione angolare del carico, priorità in termini di costi.

Guida alla selezione in 3 passaggi

   1. Confermare il requisito anti-torsione

     -- Apparecchio piatto/quadrato con scanalatura di posizionamento → Scegliere la versione CJ2K non rotante.

   2. Selezionare la modalità operativa

     -- Alternativo continuo e massima spinta → Doppio effetto (senza suffisso S/T)

     -- Estendi con l'aria, ritrazione automatica dopo lo spegnimento → Ritorno a molla S

     -- Ritrazione con aria, espulsione automatica dopo lo spegnimento → Estensione della molla a T

   3. Configurare il sensore e il montaggio

     -- Feedback di posizione PLC richiesto: aggiungere il suffisso Z (magnete incorporato) + interruttore magnetico M9BW

     -- Scelta del montaggio: Flangia F per installazione frontale; Piede L per il montaggio del telaio laterale; Cerniera doppia D per movimento oscillante a cerniera

Scenari applicativi tipici

     -- Automazione 3C: spinta della maschera piatta per PCB, posizionamento del connettore negli slot

     -- Attrezzatura per ispezione ottica: alimentazione lineare della telecamera con angolo di rilevamento fisso

     -- Piccoli utensili e attrezzature: espulsione del pezzo piatto, alimentazione del materiale nelle fessure di guida

     -- Macchine per l'imballaggio: posizionamento astucci stesi, spinta di piccole etichette

     -- Automazione di laboratorio e officine umide (barile antiruggine in acciaio inossidabile)

Riferimento del circuito pneumatico standard

   1. Circuito di spinta a doppia azione

     -- Lubrificatore regolatore filtro aria AFC → Elettrovalvola 4V210-06 5/2 → Tubo PU4 → CJ2KB16-60Z-M9BW

   2. Circuito di ripristino a molla a semplice effetto

     -- Regolatore di pressione AR → Elettrovalvola 3V210 3/2 → CJ2KB10-30SZ

Precauzioni per l'uso

     -- Evitare un carico laterale radiale eccessivo sullo stelo. La forza laterale accelera l'usura della boccola di guida e riduce la precisione antirotazione.

     -- Installare il carico sull'estremità coassialmente per ridurre al minimo il momento di torsione.

     -- Installare il filtro dell'aria AF a monte per evitare che la polvere intasi il gruppo guida.

     -- Evitare il funzionamento ad alta velocità a lungo termine con una pressione massima di 0,7 MPa; sfruttare appieno il cuscino in gomma.

     -- Versione con guarnizione in gomma al fluoro personalizzabile per ambienti corrosivi fortemente acidi e alcalini.

Riassunto di una frase

     Il mini cilindro con stelo esagonale antirotazione SOLH CJ2K in acciaio inossidabile fornisce un movimento lineare anti-torsione preciso, disponibile nelle varianti a doppio/singolo effetto con più stili di montaggio, compatibile con interruttori magnetici M9BW, attuatore perfetto per test 3C, ispezione ottica e stazioni di posizionamento di maschere di precisione dove è vietata la deviazione angolare.
