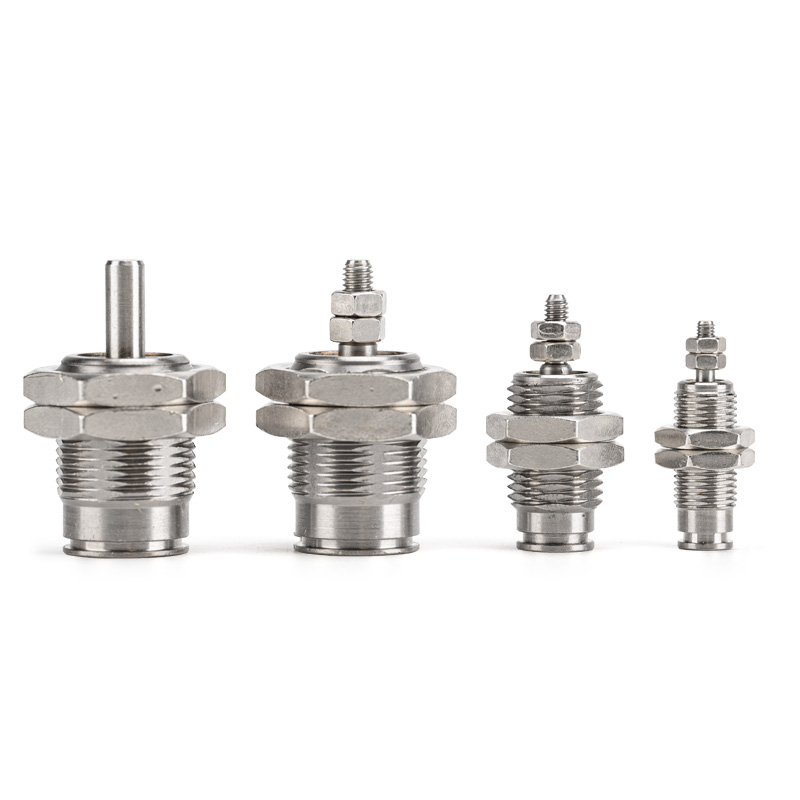

Cilindro a perno a semplice effetto serie CJP (microcilindro a corsa breve)

Marca: SOLH di Riche Technology

Panoramica del prodotto

     La serie SOLH CJP è un cilindro con perno con ritorno a molla a semplice effetto. Caratteristiche principali: corpo ultracorto, ingombro minimo di installazione, spinta unidirezionale e ripristino automatico della molla al taglio dell'aria. Adatto per movimenti push-pull di precisione unidirezionali in spazi limitati, carichi leggeri e stazioni a corsa breve ad alta frequenza. È un modello classico per applicazioni di guida in miniatura in una sola direzione.

Struttura principale e caratteristiche del design

     -- Modalità di azionamento: semplice effetto (ritorno a molla). Estendere quando viene fornita aria; si ritrae automaticamente a molla senza pressione dell'aria per un funzionamento sicuro.

     -- Dimensioni foro: Ø4 / 6 / 10 / 16 mm, copre la gamma di carico utile da micro a leggero (0,1 ~ 3 kg).

     -- Struttura: corpo in ottone anodizzato duro, stelo in acciaio inossidabile, nessun cuscino incorporato. Profilo extra corto, disponibile per montaggio a pannello o incasso a incasso all'interno dell'apparecchiatura.

     -- Tipi di montaggio: configurazioni a due nuclei: montaggio a pannello (B) e montaggio a incasso (S).

     -- Materiale e tenuta: alloggiamento in ottone + guarnizioni NBR, funzionamento senza olio, compatibile con ambienti puliti e leggermente oleosi. Vita utile meccanica ≥3 milioni di cicli.

     -- Opzione sensore: variante CDJP con anello magnetico integrato, supporta un interruttore magnetico per il rilevamento della posizione esteso.

Regola di codifica del modello completa

   1. Esempio di modello: CJPB6-10

   2. Esempi di riferimenti d'ordine standard

     -- CJPB4-5: alesaggio 4, corsa 5, montaggio a pannello, senza anello magnetico

     -- CDJPS10-15: alesaggio 10, corsa 15, montaggio a incasso, magnete incorporato

     -- CJPB6-10H4: alesaggio 6, corsa 10, montaggio a pannello, connessione push-in OD4

Specifiche tecniche del nucleo universale (0,5 MPa, ritorno a molla a semplice effetto)

Principali vantaggi competitivi

   1. Il profilo ultracompatto consente di risparmiare spazio di installazione

     -- Il corpo extra corto supporta l'incasso a filo all'interno dei macchinari o il montaggio a pannello, riducendo lo spazio occupato fino al 50% rispetto ai cilindri standard, ideale per stazioni estremamente ristrette.

   2. Spinta unidirezionale con reset allo spegnimento

     -- La retrazione della molla si attiva una volta interrotta l'alimentazione dell'aria. Sicuro per il bloccaggio, l'espulsione e l'arresto del posizionamento dei movimenti unidirezionali.

   3. Risposta rapida e funzionamento stabile ad alta frequenza

     -- La tenuta a basso attrito senza cuscino consente un ciclo costante ≥250 cpm per attività ripetitive a corsa breve.

   4. Funzionamento senza olio e durata prolungata

     -- Adatto per condizioni di officina pulite. Il corpo in ottone e la tenuta durevole garantiscono ≥3 milioni di cicli esenti da manutenzione.

   5. Configurazione di montaggio flessibile

     -- Possibilità di montaggio a pannello e ad incasso; l'estremità dello stelo può essere piatta o arrotondata per adattarsi a diversi design meccanici.

Opzioni di montaggio e applicazioni industriali tipiche

   1. Moduli di montaggio

     -- Montaggio a pannello (B): flangia fissata sulla superficie dell'apparecchiatura, comoda per il movimento push & pull esterno

     -- Montaggio a incasso (S): corpo incorporato nel foro dell'attrezzatura, solo lo stelo del pistone esposto per il massimo risparmio di spazio all'interno del macchinario

   2. Scenari applicativi tipici

     -- 3C ed elettronica: bloccaggio di microparti, espulsione truciolo, jig drive in miniatura, test di durata dei pulsanti

     -- Strumenti di precisione: commutazione della minivalvola, posizionamento della fibra, regolazione fine dello strumento, arresto a corsa breve

     -- Automazione generale: carico/scarico ad alta frequenza, spellatura etichette, trasferimento microcomponenti, bloccaggio unidirezionale

     -- Attrezzature mediche: estensione di strumenti in miniatura, propulsione a microfluidi, gruppi di posizionamento di precisione

Guida alla selezione rapida in 3 passaggi

   1. Selezione del foro in base al carico utile

      -- Ø4 ≤0,3 kg; Ø6=0,3~0,7 kg; Ø10=0,7~2 kg; Ø16=2~3 kg. Riserva margine di sicurezza ≥50%.

   2.Conferma della corsa

     -- Corsa standard: 5/10/15 mm. Le corse più brevi offrono prestazioni ad alta frequenza più stabili.

   3. Corrispondenza della configurazione

     -- Feedback di posizione: scegli CDJP con magnete integrato più un interruttore M9B per monitorare la posizione estesa.

     -- Disposizione del montaggio: montaggio a incasso (S) per l'installazione di apparecchiature interne; supporto a pannello (B) per il montaggio su superficie.

Riassunto di una frase

     Il cilindro pneumatico a microperno con ritorno a molla a semplice effetto SOLH CJP offre un corpo compatto ultracorto con opzioni di montaggio a pannello e ad incasso; La versione CDJP supporta il rilevamento dell'interruttore magnetico, un attuatore miniaturizzato economico ideale per attività di espulsione unidirezionale a corsa breve, bloccaggio e posizionamento in spazi ristretti 3C, strumenti di precisione e apparecchiature di automazione medica.
