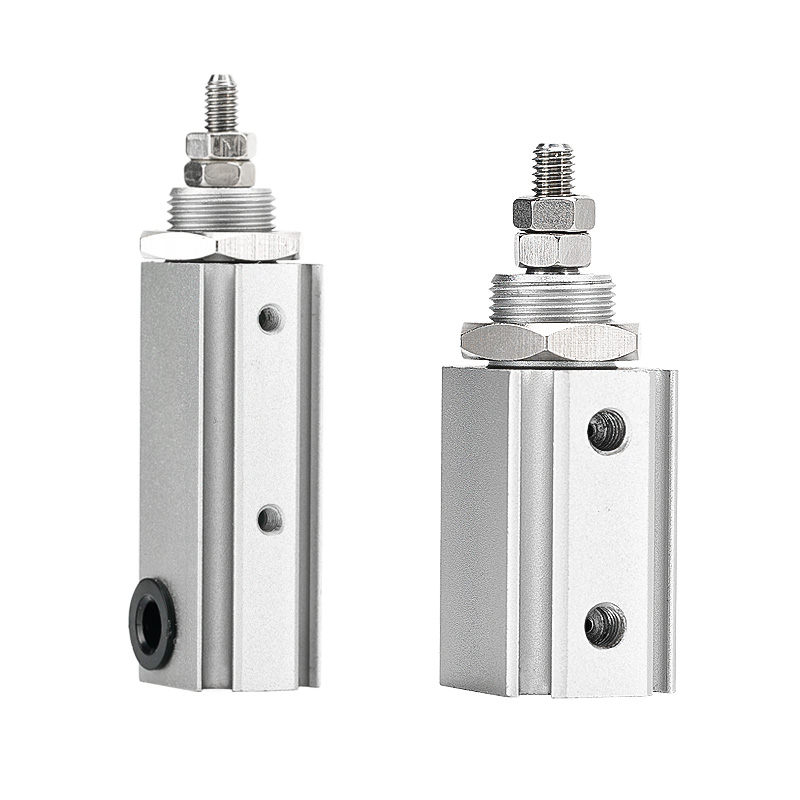

Cilindro a perno serie CJP2 (doppio effetto)

Cilindro a perno a doppio effetto serie CJP2 (microcilindro compatto)

Marca: SOLH di Riche Technology

Panoramica del prodotto

     La serie SOLH CJP2 è un cilindro compatto con spinotto a doppio effetto. Vantaggi principali: corpo ultracorto, struttura leggera, spinta bidirezionale stabile e funzionamento affidabile ad alta frequenza. Progettato per movimenti push-pull di precisione bidirezionale in spazi ristretti, microcarichi medi e stazioni automatizzate a ciclo elevato. È il modello tradizionale per le applicazioni di guida lineare micro bidirezionale.

Struttura principale e caratteristiche del design

     -- Modalità di azionamento: Doppio effetto (alimentazione d'aria sia per la corsa in estensione che per quella in retrazione). Gamma di alesaggi: Ø4 / 6 / 10 / 16 mm, che copre carichi utili da micro a piccoli.

     -- Struttura: corpo in alluminio estruso (aggiornato rispetto alla tradizionale versione in ottone), più leggero del 55%~65%. Dotato di cuscini in gomma su entrambe le estremità per ridurre l'impatto e il rumore.

     -- Montaggio versatile: 6 configurazioni di montaggio disponibili: tipo base, montaggio a pannello, montaggio a flangia, montaggio con piede, montaggio con perno e montaggio con cerniera per installazione multi-orientamento.

     -- Compatibilità sensore: tutte le specifiche realizzate con anello magnetico, supportano l'installazione di due interruttori magnetici, incluso foro minimo Ø4 e corsa 5 mm senza staffe aggiuntive.

     -- Materiale e tenuta: alluminio anodizzato duro + guarnizioni NBR, funzionamento senza olio, adatto per ambienti puliti o leggermente oleosi. Vita utile meccanica ≥3 milioni di cicli.

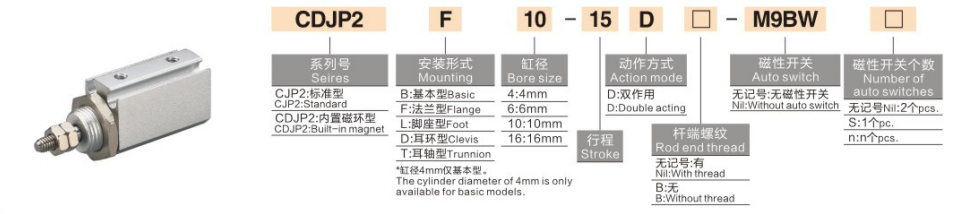

Regola di codifica del modello completa

  1. Esempio di modello: CDJP2B10-15D-M9B

   2. Esempi di riferimenti d'ordine standard

     -- CJP2B6-20D: Alesaggio 6, corsa 20, tipo base a doppio effetto, senza anello magnetico

     -- CDJP2F4-10D: alesaggio 4, corsa 10, montaggio a pannello, anello magnetico incorporato

     -- CDJP2B16-30D-2M9B: Alesaggio 16, corsa 30, tipo base, dotato di due interruttori M9B

Specifiche tecniche del nucleo universale (@0,5 MPa, doppio effetto)

Principali vantaggi competitivi

   1. Corpo leggero ultra corto

     -- Lunghezza totale ridotta di 6~9,5 mm rispetto al modello CJP precedente, peso ridotto del 55%~65%, perfetto per layout di installazione ultra-confinati.

   2. Uscita bidirezionale stabile

     -- Design a doppio effetto senza molla di ritorno. La spinta bidirezionale è superiore del 30%~50% rispetto ai cilindri equivalenti a singolo effetto, adatti per carichi utili da 100 g a 5 kg.

   3. Funzionamento ad alta frequenza e basso rumore

     -- Cuscino in gomma + guarnizione a basso attrito. Velocità operativa 50~500 mm/s, stabile sopra 200 cpm, rumore da impatto ≤60 dB.

   4. Montaggio multiplo e anello magnetico completo standard

     -- 6 forme di montaggio si adattano alla complessa disposizione degli utensili. Anello magnetico attrezzato per tutte le dimensioni, anche il foro minimo Ø4 supporta doppi interruttori magnetici per un comodo monitoraggio della posizione.

   5. Design senza olio e lunga durata

     -- Compatibile con linee di produzione pulite. Il corpo in alluminio temprato e le guarnizioni resistenti all'usura garantiscono un funzionamento stabile per ≥3 milioni di cicli.

Opzioni di montaggio e applicazioni industriali tipiche

    1. Moduli di montaggio

     -- Tipo base (B): fissaggio assiale con filettatura esterna per push-pull dritto

     -- Tipo di pannello (F): corpo incorporato nel pannello dell'apparecchiatura per un layout ultrasottile

     -- Tipo flangia (L): fissaggio flangia lato stelo per applicazioni con carico verticale

     -- Tipo di piede (T): supporto del piede inferiore per push-pull laterale orizzontale

   2. Scenari applicativi tipici

     -- Elettronica 3C: presa di microcomponenti, espulsione del truciolo, test di durata dei pulsanti, guida di maschere in miniatura

     -- Attrezzatura di precisione: commutazione della microvalvola, posizionamento della fibra, regolazione fine dello strumento, attuazione del cursore in miniatura

     -- Automazione generale: carico/scarico ad alta frequenza, distacco etichette, trasferimento pezzi a corsa breve

     -- Dispositivi medici: Movimento telescopico di piccoli strumenti, propulsione microfluida, gruppi di posizionamento di precisione

Confronto di selezione: microcilindri CJP2 VS CJ1 VS CJP

Guida alla selezione rapida in 3 passaggi

   1. Selezione del foro in base al carico utile

     -- Ø4 ≤0,5 kg; Ø6=0,5~1 kg; Ø10=1~3 kg; Ø16=3~5 kg. Riserva margine di sicurezza ≥30%.

  2. Conferma della corsa

     -- Scegliere la corsa in base alla corsa richiesta; dare la priorità a corse più brevi per un ciclismo stabile ad alta frequenza.

   3. Corrispondenza della configurazione

     - Controllo della posizione ad anello chiuso: equipaggiare due interruttori magnetici M9B per il feedback della posizione bidirezionale.

     -- Layout di installazione: Tipo di pannello (F) per apparecchiature integrate; tipo base (B) per montaggio assiale filettato.

Riassunto di una frase

     Il cilindro pneumatico compatto con perno a doppio effetto SOLH CJP2 presenta un corpo ultracorto e leggero, spinta stabile bidirezionale, cuscino in gomma e 6 varianti di montaggio; Anello magnetico integrato versione CDJP2 compatibile con interruttori della serie M9, micro attuatore lineare ideale per attività push-pull bidirezionali a corsa breve in 3C, strumenti di precisione e apparecchiature di automazione medica.
