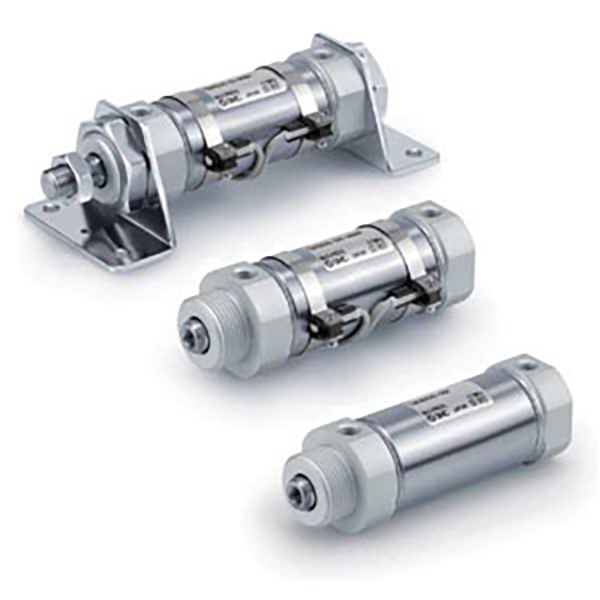

Mini cilindro corto in acciaio inossidabile serie CM3 | Cilindro pneumatico ultracompatto di nuova generazione

Marca: SOLH di Riche Technology

1. Panoramica del prodotto e caratteristiche strutturali principali

     La serie SOLH CM3/CDM3 è un minicilindro in acciaio inossidabile di tipo corto di nuova generazione ottimizzato come sostituto aggiornato della tradizionale serie CM2. Copre diametri da φ20 a φ40, con una riduzione massima della lunghezza complessiva di 29 mm e un peso più leggero del 21% rispetto a CM2. Con un corpo ultracompatto, struttura interamente in acciaio inossidabile 304, funzionamento senza olio e design delle tubazioni a 4 vie, si adatta perfettamente a condizioni di spazio limitato, umide, con acidi e alcali deboli e condizioni di lavoro pulite. Ampiamente utilizzato nei settori alimentare, medico, elettronico e dell'imballaggio per attività di movimento lineare di precisione a carico medio.

  1.1 Costruzione di materiali standard e premium

     Pienamente conforme agli standard intercambiabili JIS B 8356. L'intero tubo del cilindro, l'asta del pistone e i coperchi terminali adottano acciaio inossidabile 304 di alta qualità, offrendo eccellenti prestazioni antiruggine e resistenti alla corrosione. Funziona stabilmente in ambienti umidi, condizioni di lavoro con acidi deboli/alcali deboli e officine di produzione pulite con forte adattabilità ambientale.

  1.2 Struttura ultracompatta integrata

     Adottando il bloccaggio della filettatura del coperchio terminale e la struttura del tubo del cilindro integrata, le dimensioni complessive sono notevolmente ridotte al minimo. L'innovativo design delle tubazioni a 4 vie (intervallo di 90°) offre la massima libertà di montaggio, risolvendo il dilemma dell'installazione di spazi ristretti per le apparecchiature e realizzando un layout flessibile delle stazioni automatizzate.

  1.3 Tipi di movimento diversificati per una copertura completa dello scenario

     • Doppio effetto (CM3B) : Movimento alternativo con presa d'aria a doppia estremità, il tipo più universale per la guida lineare automatizzata standard.

     • Semplice effetto (CM3S/T) : S = Ritorno a molla, T = Ritorno a molla; ripristino automatico dopo lo spegnimento per scenari con priorità di sicurezza.

     • Doppio stelo (CM3W) : Uscita stelo a doppia estremità, movimento stabile e sincrono e corsa effettiva raddoppiata per meccanismi di collegamento speciali.

     • Asta antirotazione (CM3K) : Stelo esagonale antitorsione, rotazione zero durante il funzionamento per esigenze di posizionamento di alta precisione.

  1.4 Tenuta di fascia alta e lunga durata

     Dotato di anello di tenuta bidirezionale a basso attrito e scanalatura di stoccaggio dell'olio incorporata, il cilindro presenta una pressione di avvio estremamente bassa e un funzionamento stabile. Il design standard della lubrificazione senza olio soddisfa gli standard del settore pulito. La struttura ottimizzata resistente all'usura garantisce una durata di oltre 8 milioni di cicli, riducendo notevolmente la frequenza di manutenzione delle apparecchiature.

  1.5 Configurazione buffer flessibile e induzione

     Tampone in gomma standard per l'assorbimento degli urti e la riduzione del rumore; Ammortizzatore d'aria opzionale di tipo A per operazioni frequenti ad alta velocità per eliminare l'impatto finale. Il modello CDM3 è dotato di anello magnetico integrato, compatibile con gli interruttori magnetici della serie M9B/A93/Z73 per il feedback del segnale di posizione in tempo reale e il controllo del collegamento automatico PLC; CM3 versione amagnetica per movimento ciclico semplice.

2. Regole complete per la denominazione dei modelli ed esempi di ordini

  1. Struttura tipica del modello: CDM3B25-100Z

 2. Esempi di ordini standard

     • Modello a doppio effetto magnetico: CDM3B32-50Z (alesaggio φ32, corsa 50mm, anello magnetico incorporato, doppio effetto)

     • Modello con ritorno a molla a semplice effetto: CDM3S20-25Z (alesaggio φ20, corsa 25 mm, ripristino a molla)

     • Modello di precisione non rotante: CDM3K40-100Z (alesaggio φ40, corsa 100mm, stelo antitorsione esagonale)

3. Parametri tecnici principali (tipo standard)

4. Dati teorici di spinta e tensione di 0,5 MPa

 4.1 Tabella di spinta e tensione a doppia azione (CM3B).

  4.2 Tabella delle prestazioni a semplice effetto (CM3S con ritorno a molla).

5. Tipi di montaggio e modelli derivati

  5.1 Metodi di montaggio diversificati

     • B Tipo base: Installazione diretta tramite filettatura del coperchio terminale, il metodo di montaggio più universale ed economico.

     • Supporto per piede L: Fissato tramite piedino assiale per un'installazione orizzontale stabile.

     • Montaggio con flangia F/G: Installazione con flangia laterale lato stelo/senza stelo per posizionamento fisso verticale.

     • Attacco a cerniera C/D: Collegamento cerniera singola/cerniera femmina per scenari oscillanti e di collegamento.

     • E Supporto per perno: Struttura con perno laterale senza stelo per un movimento oscillatorio flessibile.

  5.2 Serie di derivati ​​principali

     • CDM3B: Tipo magnetico a doppio effetto (modello mainstream standard)

     • CDM3S/T: Tipo magnetico a semplice effetto (ritorno a molla/estensione a molla)

     • CDM3W: Tipo magnetico a doppio stelo e doppio effetto

     • CDM3K: Tipo magnetico ad asta esagonale non rotante

     • CDM3R: Tipo di montaggio diretto ultrasottile per stazioni con spazi estremamente limitati

6. Confronto selezione CM3 vs CM2

7. Guida alla selezione rapida in 3 passaggi

     1. Selezione del foro: Confermare la dimensione del foro in base al peso effettivo del carico, riservare un margine di sicurezza non inferiore al 50%. Dai priorità alla serie CM3 per condizioni di lavoro a spinta media, pulite e resistenti alla corrosione.

     2. Selezione del tratto: Corsa di lavoro effettiva più margine di sicurezza di 10~20 mm. Seguire le regole della corsa standard: doppio effetto ≤300mm, semplice effetto ≤100mm.

     3. Configurazione funzionale: Selezionare B per il movimento alternativo convenzionale a doppio effetto; S per scenari di sicurezza con ripristino a molla a semplice effetto; K per esigenze di posizionamento antitorsione ad alta precisione.

Riassunto di una frase

     Il mini cilindro corto in acciaio inossidabile di nuova generazione SOLH CM3 è caratterizzato da un corpo leggero ultracompatto, resistenza alla corrosione completamente inossidabile 304, funzionamento a lunga durata senza olio e metodi di montaggio diversificati, fornendo soluzioni di movimento lineare a spinta media ad alta stabilità e salvaspazio per apparecchiature di automazione pulita di alimenti, dispositivi medici, elettronici e di imballaggio.
