Cilindro rotativo a pignone e cremagliera serie CRA1 | Cilindro oscillante a coppia elevata per impieghi medi e pesanti

Marca: SOLH di Riche Technology

1. Panoramica del prodotto e caratteristiche strutturali principali

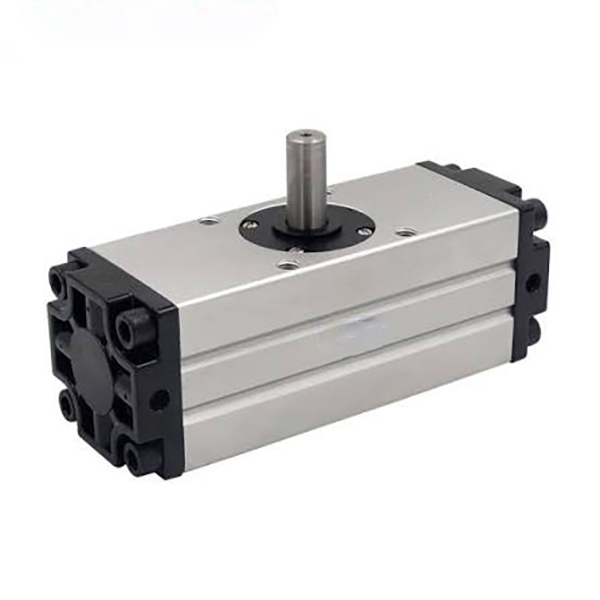

     La serie SOLH CRA1 è un cilindro rotante professionale con pignone e cremagliera per carichi medi e pesanti, costruito per movimenti oscillanti a coppia elevata. Dotato di trasmissione a pignone e cremagliera a doppio pistone, ammortizzo pneumatico regolabile opzionale, diversi stili di montaggio e diversi tipi di albero di uscita, questo cilindro copre diametri da φ30 a φ100. Si adatta perfettamente a scenari di carico pesante da 10 a 50 kg, tra cui il ribaltamento dei pezzi, l'azionamento di valvole industriali e l'indicizzazione di stazioni pesanti, fungendo da soluzione rotativa tradizionale ad alta rigidità per linee di produzione automatizzate pesanti.

  1.1 Trasmissione a pignone e cremagliera ad alta rigidità

     Adottando la struttura di trasmissione sincrona a pignone e cremagliera a doppio pistone, il cilindro offre una potente coppia erogata e un'eccezionale rigidità strutturale. Il gioco complessivo è controllato entro ≤1°, mentre la versione con foro φ30 raggiunge zero gioco. Garantisce una precisione di posizionamento ripetibile estremamente elevata e un movimento rotatorio stabile in condizioni di carico pesante.

  1.2 Coppia in uscita estremamente elevata

     La struttura di trasmissione ottimizzata garantisce prestazioni di coppia leader del settore. Il modello con alesaggio massimo φ100 eroga una coppia di 108 N·m a una pressione dell'aria di 0,5 MPa, soddisfacendo pienamente le richieste di coppia elevata per la rotazione di pezzi pesanti, l'azionamento di valvole di grandi dimensioni e l'indicizzazione di attrezzature per carichi pesanti.

  1.3 Cuscino d'aria regolabile opzionale

     Tipo Z dotato di struttura tampone d'aria regolabile a doppia estremità, che assorbe efficacemente l'impatto inerziale durante il funzionamento start-stop ad alta frequenza, riduce le vibrazioni meccaniche e il rumore di funzionamento e protegge apparecchiature e pezzi in lavorazione migliorando al contempo la stabilità operativa complessiva e la durata.

  1.4 Diverse opzioni di montaggio e albero

     • Stili di montaggio: Base (B), Piede (L), Flangia (F) opzionale, supporta l'installazione flessibile per diverse strutture di apparecchiature e layout di spazio.

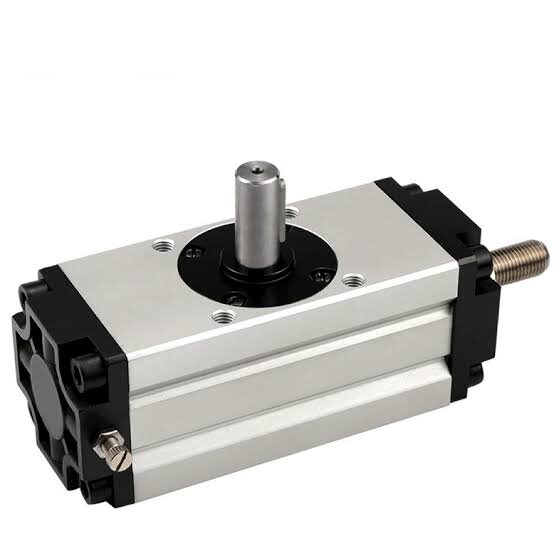

     • Tipi di alberi: Disponibile albero singolo (S), albero doppio (W), albero con chiavetta (Y), compatibile con vari metodi di collegamento del carico e requisiti di trasmissione della coppia antiscivolo.

  1.5 Struttura compatta e durevole

     La struttura ottimizzata migliorata riduce la larghezza del corpo del 14% rispetto ai vecchi modelli tradizionali, risparmiando significativamente lo spazio di installazione. Progettato con scanalature per sensore su entrambi i lati per il montaggio flessibile degli interruttori magnetici della serie D-M9. Il corpo del cilindro anodizzato duro e i componenti di tenuta altamente resistenti all'usura garantiscono un funzionamento stabile a lungo termine.

  1.6 Senza olio e lunga durata

     Il design standard del funzionamento senza olio si adatta alle officine pulite e alle condizioni di lavoro industriali generali senza ulteriore manutenzione della lubrificazione. Le guarnizioni resistenti all'usura e il corpo del cilindro anticorrosione prolungano notevolmente la durata operativa continua per operazioni cicliche frequenti.

2. Regole complete per la denominazione dei modelli ed esempi di ordini

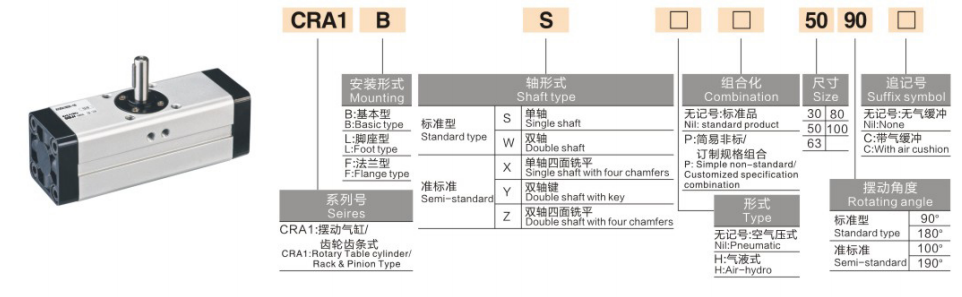

  1. Esempi di modelli tipici: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Esempi di ordini standard

     • Modello standard non buffer: CRA1BS50-90 (alesaggio φ50, oscillazione 90°, albero singolo, tipo base, senza anello magnetico)

     • Modello buffer per carichi pesanti: CDRA1BL80-180Z (alesaggio φ80, oscillazione 180°, doppio albero, montaggio con piedini, anello magnetico e doppio ammortizzo pneumatico)

3. Parametri tecnici generali (condizione standard 20 ℃, 0,5 MPa)

  3.1 Specifiche di base

     • Modalità operativa: Trasmissione a pignone e cremagliera a doppio effetto

     • Fluido di lavoro: Aria compressa (funzionamento senza olio)

     • Temperatura ambiente: 0℃~60℃ (ambiente privo di ghiaccio)

     • Intervallo di pressione di esercizio: 0,1~1,0MPa; Pressione di prova: 1,5 MPa

     • Gioco: ≤1° (il foro φ30 raggiunge zero gioco)

     • Tolleranza dell'angolo di oscillazione: 0~+4°

     • Modalità buffer: Ammortizzo pneumatico senza buffer/regolabile su doppia estremità (tipo Z)

     • Interruttore magnetico: Compatibile con la serie D-M9, montaggio con scanalatura su entrambi i lati

  3.2 Tabella dei parametri chiave delle prestazioni (@0,5 MPa)

4. Linee guida per la configurazione e la selezione dei componenti principali

  4.1 Selezione della dimensione del foro (in base alla coppia e al carico)

     • φ30: Coppia in uscita di 3,5 N·m, adatta per applicazioni con carico medio-micro (≤10 kg) come la commutazione di piccole valvole e l'indicizzazione di stazioni in miniatura.

     • φ50: Coppia in uscita di 9,3 N·m, ideale per il ribaltamento di 90° e il posizionamento direzionale di pezzi con carico medio-leggero (10–20 kg).

     • φ63: Coppia in uscita di 17,0 Nm, che si adatta perfettamente ai compiti di sterzo della stazione pesante e di carico medio (20-30 kg) e di rotazione dei componenti.

     • φ80: Coppia in uscita di 32,0 N·m, applicabile per carichi medio-pesanti (30–40 kg), utensili di grandi dimensioni e posizionamento rotatorio di dispositivi.

     • φ100: coppia estremamente elevata di 108 Nm, dedicata alla rotazione meccanica con carichi pesanti (40-50 kg) e a scenari di azionamento di valvole industriali di grandi dimensioni.

  4.2 Selezione dell'angolo di oscillazione

     • Angolo standard di 90°: Progettato per il ribaltamento ad angolo retto e lo sterzo verticale, ampiamente utilizzato nel carico/scarico del pezzo e nel cambio di stazione ortogonale.

     • Angolo standard di 180°: Adatto per la rotazione a metà ciclo e il capovolgimento completo del pezzo, realizzando il posizionamento bidirezionale della stazione e l'operazione di inversione.

     • Angolo speciale 100° / 190°: Angoli personalizzati non standard per attrezzature speciali e requisiti di movimento della stazione personalizzati.

  4.3 Selezione della configurazione buffer e funzionale

     • Cuscino d'aria Z: Obbligatorio per condizioni di lavoro ad alta frequenza e pesanti, eliminando efficacemente l'impatto finale, stabilizzando la precisione di posizionamento e riducendo il rumore di funzionamento.

     • Versione con anello magnetico CDRA1: Anello magnetico integrato per l'installazione degli interruttori della serie D-M9, che supporta il feedback del segnale di posizione in tempo reale e il controllo automatizzato del collegamento PLC.

     • Corrispondenza del tipo di albero: Albero singolo (S) per applicazioni universali generali; doppio albero (W) per guida sincrona bidirezionale; albero con chiavetta (Y) per elevate esigenze di collegamento anti-coppia e antiscivolo.

5. Scenari applicativi tipici

     • Capovolgimento del pezzo pesante: Affidabile ribaltamento e posizionamento a 90°/180° per pezzi da 10–50 kg su macchine utensili e linee di trasporto automatizzate, con elevata rigidità e gioco ridotto per movimenti ripetitivi precisi.

     • Azionamento di valvole industriali: Applicato all'apertura e chiusura automatica e al controllo remoto di valvole per tubazioni di grande diametro come valvole a farfalla e valvole a sfera, fornendo una forza motrice stabile a coppia elevata.

     • Indicizzazione automatizzata per impieghi gravosi: Utilizzato per l'indicizzazione di precisione a 90°/180° e il posizionamento fisso di tavole rotanti pesanti e attrezzature per utensili nelle stazioni di assemblaggio e rilevamento.

     • Giunti robotici pesanti: Serve come unità di azionamento rotante per giunti robot pesanti ed effettori finali, soddisfacendo i requisiti di oscillazione precisa di elevata rigidità e carico elevato.

     • Attrezzature per logistica e imballaggio: Ideale per la movimentazione, l'impilamento e il posizionamento di scatole di materiali pesanti e pallet, adattandosi a condizioni di lavoro cicliche con carichi pesanti ad alta frequenza e a lungo termine.

6. Guida alla selezione rapida in 3 passaggi

     1. Conferma della noia: Calcola la coppia effettiva in base al peso del pezzo e al raggio di rotazione con un fattore di sicurezza ≥2. Selezionare φ30 per ≤10 kg, φ50 per 10–20 kg, φ63 per 20–30 kg, φ80 per 30–40 kg, φ100 per 40–50 kg.

     2. Conferma dell'angolo: Scegli 90° per sterzata/capovolgimento ad angolo retto, 180° per inversione a metà ciclo e angoli speciali di 100°/190° per esigenze di movimento personalizzate.

     3. Conferma della funzione: Dotato di cuscino d'aria Z per il funzionamento con carichi pesanti ad alta frequenza; selezionare la versione magnetica CDRA1 per il controllo del feedback del segnale; adottare un albero con chiavetta a Y per una connessione antiscivolo a coppia elevata.

Riassunto di una frase

     Il cilindro rotativo a pignone e cremagliera serie SOLH CRA1 offre coppia estremamente elevata, gioco estremamente basso e prestazioni di buffer d'aria opzionali, fornendo soluzioni rotanti di precisione ad alta rigidità, stabili e durevoli per applicazioni industriali di ribaltamento, indicizzazione e azionamento di valvole per carichi medi e pesanti da 10 a 50 kg.
