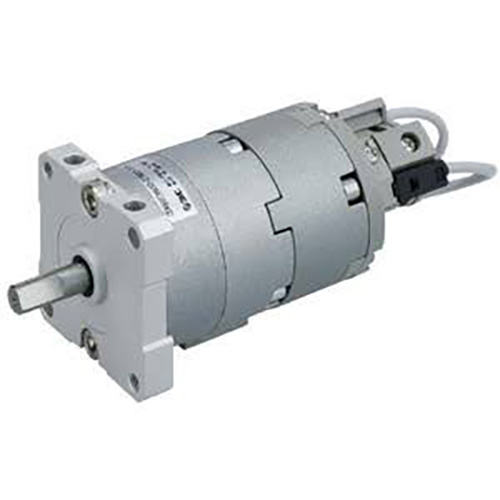

Attuatore rotativo a palette con montaggio libero serie CRBU2

Marca: SOLH di Riche Technology

Posizionamento del prodotto e caratteristiche strutturali principali

     La serie SOLH CRBU2 è un mini cilindro rotante a paletta progettato per stazioni rotanti di precisione in spazi limitati, caratterizzato da montaggio multidirezionale libero, corpo leggero ultrasottile, gioco degli ingranaggi pari a zero e ampio angolo di oscillazione. Dimensioni alesaggio disponibili: 10/15/20/30/40, con opzioni a paletta singola/doppia per soddisfare le varie esigenze di ribaltamento rotativo per carichi leggeri.

 1. Punti salienti del design principale

     -- Azionamento diretto a paletta (paletta singola S / paletta doppia D): nessuna trasmissione ad ingranaggi, gioco zero, rotazione fluida e posizionamento ultrapreciso

     -- Profilo cilindrico a montaggio completamente libero: montabile in alto/in basso/sinistra/destra/assiale senza staffe di montaggio aggiuntive; 12% più leggero del CRB2 per un layout compatto e denso delle apparecchiature

     -- Gamma completa di angoli di oscillazione: pala singola 90°/180°/270°; Doppia pala 90°/100°, oscillazione massima della pala singola fino a 270°

     -- Layout a doppia tubazione: porta laterale standard (nessun suffisso)/porta assiale (suffisso E) per adattarsi a diversi layout di percorso della tubazione

     -- Moduli funzionali espandibili: unità di regolazione dell'angolo W opzionale e anello magnetico integrato per l'installazione dell'interruttore magnetico; nessuna parte sporgente radiale per risparmiare spazio nell'armadio

     -- Sistema di tenuta premium a basse perdite: speciale guarnizione composita con fermo di posizionamento integrato, perdite interne estremamente basse, funzionamento senza olio adatto ad ambienti di produzione puliti

Regola completa di denominazione del modello

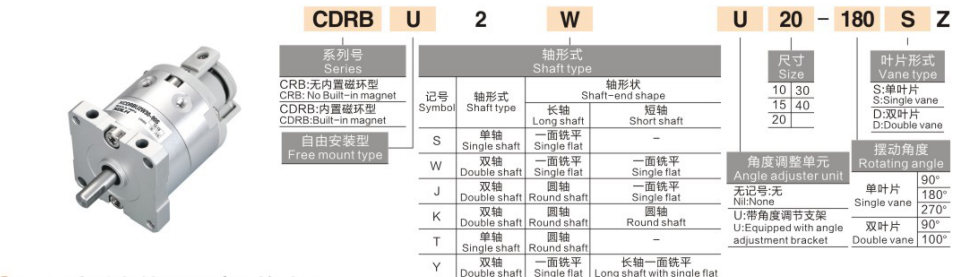

  1. Esempio di modello: CRBU2WU20-180SE-M9BW

 2. Esempi di riferimenti di ordine standard

     -- Attacco laterale standard a paletta singola: CRBU2-20-180S

     -- Con regolazione dell'angolo + doppia paletta: CRBU2W30-90D

     -- Porta assiale + interruttore magnetico: CRBU2-15-270SE-M9B

Specifiche tecniche universali standard (pressione di prova: 0,5 MPa)

  1. Parametri generali delle prestazioni

     -- Intervallo di pressione operativa: dimensione 10/15: 0,2~0,7MPa; Dimensioni 20/30/40: 0,15~1,0 MPa

     -- Temperatura operativa ambiente: 5 ~ 60 ℃ (nessuna formazione di ghiaccio all'interno delle tubazioni dell'aria)

     -- Precisione di posizionamento della ripetizione angolare: ±0,01°, rotazione stabile con gioco zero

     -- Buffer integrato: nessuno; ammortizzatore esterno configurabile separatamente

     -- Energia cinetica di impatto consentita: 0,00015 ~ 0,04 J (aumenta proporzionalmente con la dimensione del foro)

     -- Requisiti di lubrificazione: design senza olio pre-ingrassato in fabbrica

  2. Tabella della coppia di uscita teorica (unità: N·m @0,5 MPa)

  3. Riferimento per peso e dimensioni complessive (specifica 180°)

Principali vantaggi competitivi

  1. Il montaggio libero multidirezionale consente di risparmiare spazio

     -- Il corpo cilindrico liscio può essere fissato tramite viti su qualsiasi superficie senza staffe; Corpo più leggero del 12%, la scelta ottimale per telai per apparecchiature integrate altamente compatti

  2. Posizionamento angolare ultrapreciso a gioco zero

     -- L'azionamento diretto delle palette elimina il gioco di ingranamento degli ingranaggi, rotazione estremamente fluida con precisione di ripetizione di ±0,01° per stazioni di controllo dell'angolo di precisione rigorosa

  3. Ampio range di oscillazione regolabile con unità di arresto opzionale

     -- Oscillazione massima della pala singola 270°; Il modulo di regolazione dell'angolo W consente una corsa regolabile in continuo da 0 a 240°, una comoda regolazione fine dell'angolo multistazione

  4. La doppia paletta fornisce una coppia raddoppiata con un profilo identico

     -- Stessa dimensione esterna, il modello a doppia paletta D fornisce una coppia doppia rispetto al modello S a paletta singola per gestire un carico rotatorio più elevato

  5. Struttura di tenuta senza olio di lunga durata

     -- Sigillatura composita a basso attrito, durata utile di oltre 5 milioni di cicli di commutazione, compatibile con officine ordinarie e linee di produzione pulite e prive di polvere

Metodi di montaggio e applicazioni industriali tipiche

  1. Due forme di montaggio principali

     -- Montaggio diretto del corpo: le viti si bloccano su qualsiasi superficie cilindrica, possibilità di installazione assiale/radiale, smontaggio e sostituzione rapidi

     -- Montaggio combinato su piastra piana ausiliaria: fissaggio orizzontale o verticale tramite piastra di montaggio, ideale per effettore finale del robot, installazione laterale dell'apparecchiatura e nascosta dall'alto

  2. Scenari applicativi tipici

     -- Automazione elettronica 3C: rotazione di mini componenti, posizionamento rotante della telecamera, commutazione dell'angolo della maschera, indicizzazione rotante della stazione di ispezione

     -- Linee di assemblaggio di precisione: meccanismo rotante di serraggio a vite, regolazione dell'angolo di crimpatura del terminale, rotazione a 180° del pezzo leggero

     -- Macchine per l'imballaggio: rotazione del deflettore del materiale, regolazione fine dell'angolo di attacco dell'etichetta, alimentazione rotativa a corsa breve

     -- Apparecchiature generali di automazione: interruttore rotativo della porta dell'apparecchiatura, commutazione della stazione di produzione, rotazione alternativa a carico leggero ad alta frequenza

Confronto di selezione: attuatore rotativo CRBU2 a montaggio libero VS CRB2 a montaggio standard

Guida alla selezione rapida in 3 passaggi

  1. Selezione del diametro in base al carico di coppia

     -- Calcola la coppia di lavoro effettiva, seleziona il modello con un margine di sicurezza della coppia del 50%:

     -- 10 ≤0,13N·m / 15 ≤0,33N·m / 20 ≤0,82N·m / 30 ≤2,06N·m / 40 ≤3,92N·m

  2. Selezione del tipo di pala

     -- Carico leggero a coppia ridotta → S a paletta singola; Carico rotante elevato e pesante → D doppia paletta (doppia coppia di uscita)

  3. Corrispondenza della configurazione

     -- È richiesta la regolazione fine dell'angolo: aggiungere l'unità di regolazione dell'angolo del suffisso W (0~240° regolabile in continuo)

     - Feedback del segnale di posizione del PLC: equipaggiare l'interruttore magnetico M9B/M9BW per rilevare il limite di rotazione in due direzioni

     -- Richiesta di percorso della tubazione: vuoto per porta laterale standard, suffisso E per porta dell'aria centrale assiale

Riassunto di una frase

     Il cilindro rotante a paletta a montaggio libero SOLH CRBU2 è caratterizzato da installazione arbitraria senza staffe, precisione a gioco zero di ±0,01°, opzioni di coppia doppia a paletta singola/doppia e disposizione della porta dell'aria laterale/assiale, con regolatore dell'angolo W opzionale e interruttore magnetico M9BW, soluzione compatta e leggera per 3C, assemblaggio di precisione e stazioni di ribaltamento rotative per carichi leggeri di imballaggio.
