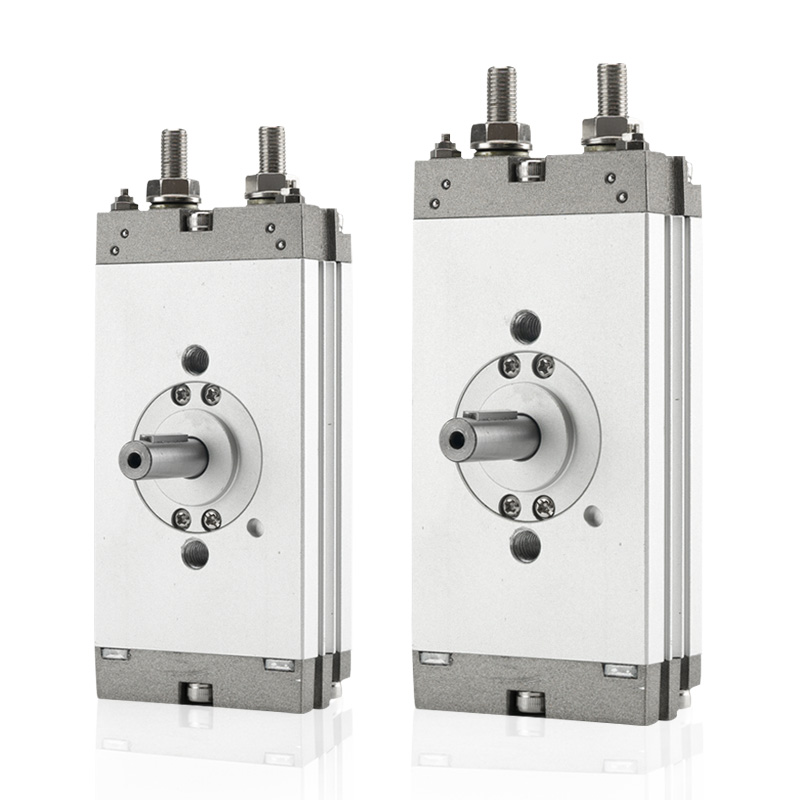

Cilindro rotante a pignone e cremagliera ultrasottile serie CRQ2 | Cilindro rotante compatto a gioco zero

Marca: SOLH di Riche Technology

1. Panoramica del prodotto e vantaggi principali

     La serie SOLH CRQ2 è un cilindro rotativo a pignone e cremagliera piatto ultrasottile con struttura a gioco zero a doppio pistone. Con un'altezza del corpo estremamente ridotta e un design di montaggio a flangia integrato, supporta angoli di rotazione ad ampio raggio di 90°/180°/360° e copre diametri da φ10 a φ40. Ottimizzato per layout di apparecchiature con spazio limitato, questo cilindro offre prestazioni rotanti stabili e di alta precisione per stazioni di indicizzazione, ribaltamento e rotazione per carichi leggeri e medi, fungendo da soluzione rotativa compatta preferita per apparecchiature 3C, di imballaggio e di automazione medica.

2. Specifiche tecniche complete

 2.1 Parametri di base

     • Dimensione del foro: φ10/φ15/φ20/φ30/φ40 (struttura piatta ultrasottile)

     • Modalità operativa: Trasmissione a pignone e cremagliera a doppio effetto

     • Intervallo di pressione di esercizio: 0,15~0,7 MPa; φ20/φ30/φ40 fino a 1,0 MPa

     • Pressione di prova: 1,05MPa

     • Temperatura ambiente: 0℃~60℃ (ambiente privo di ghiaccio)

     • Lubrificazione: Funzionamento autolubrificante senza olio

     • Configurazione del buffer: φ10/φ15 solo con tampone in gomma incorporato; φ20/φ30/φ40 con doppio paracolpi in gomma + paracolpi ad aria regolabile opzionale (suffisso C)

     • Regolazione dell'angolo: Regolazione fine standard di ±5° tramite bulloni terminali

     • Compatibilità magnetica: Anello magnetico integrato CDRQ2, compatibile con gli interruttori serie D-M9B / D-A93

  2.2 Tabella della coppia teorica (@0.5MPa, N·m)

  2.3 Angolo di oscillazione standard e intervallo regolabile

     • Oscillazione di 90°: Intervallo regolabile 80°~100°

     • Oscillazione di 180°: Intervallo regolabile 170°~190°

     • Oscillazione estesa a 360°: Intervallo regolabile 350°~370° per esigenze speciali di rotazione completa

  2.4 Specifiche delle dimensioni della porta

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: RC standard 1/8; Filettatura G1/8 e NPT opzionale

3. Regole di denominazione dei modelli ed esempi di ordini

  1. Struttura completa del modello: CDRQ2BS20-180C

  2. Esempi di ordini tipici

     • Modello standard non buffer: CRQ2BW15-90 (Tipo base, doppio albero, foro φ15, oscillazione di 90°, non magnetico, paracolpi in gomma)

     • Modello buffer ad alta precisione: CDRQ2BS40-180C (dotato di anello magnetico, albero singolo, foro φ40, oscillazione 180°, buffer d'aria)

4. Principi strutturali e punti di forza fondamentali

  4.1 Struttura interna e principio di funzionamento

     La serie CRQ2 adotta una struttura a rete simmetrica a doppia cremagliera a doppio pistone. L'aria compressa aziona i doppi pistoni per un movimento lineare sincrono, che spinge la cremagliera per produrre una coppia rotatoria stabile. Il corpo piatto integrato è dotato di meccanismo tampone integrato, bulloni di regolazione dell'angolo finale, interfaccia per tubazioni su un lato e scanalature per interruttore magnetico su due lati. La struttura della forza simmetrica elimina le vibrazioni e il gioco durante il funzionamento, ottenendo un posizionamento rotatorio ultra stabile e di alta precisione.

  4.2 Vantaggi fondamentali unici

     • Corpo piatto ultrasottile: Altezza del corpo estremamente bassa (17~37 mm), il corpo del cilindro può essere utilizzato direttamente come flangia, eliminando staffe di montaggio aggiuntive e risparmiando notevolmente spazio di installazione verticale.

     • Design a gioco zero: La struttura a maglie complete a doppio rack realizza una rotazione con gioco zero, garantendo un'elevata precisione di posizionamento ripetuto e un funzionamento start-stop senza jitter.

     • Tubazioni e cablaggi puliti: L'interfaccia dell'aria su un lato e le scanalature per il doppio interruttore sullo stesso lato semplificano il cablaggio e il layout delle tubazioni in loco per una struttura dell'apparecchiatura più pulita.

     • Regolazione precisa dell'angolo: L'angolo di oscillazione standard regolabile di ±5° si adatta a diverse esigenze di posizionamento preciso.

     • Opzioni albero diversificate: Albero singolo opzionale (universale) e albero doppio (collegamento bidirezionale) per adattarsi a varie modalità di connessione automatizzate.

5. Linee guida per l'installazione e la selezione

  5.1 Modalità di installazione

      Tipo B di base: La parte inferiore del corpo del cilindro supporta il montaggio diretto con fori di posizionamento riservati. Il design della flangia integrata non richiede accessori di fissaggio aggiuntivi, caratterizzato da un'installazione rapida ed elevata precisione di posizionamento.

  5.2 Criteri fondamentali di selezione

     • Priorità di limitazione dello spazio: Scegli la serie ultrasottile CRQ2 per scenari con altezza verticale limitata; selezionare la serie MSQ/HRQ per uno spazio di installazione sufficiente.

     • Richiesta di precisione e gioco: Pignone e cremagliera CRQ2 per un posizionamento di alta precisione senza gioco; CRB2 a paletta per rotazioni a basso costo e ad ampio angolo per carichi leggeri.

     • Conferma dell'angolo di oscillazione: Standard 90°/180° per ribaltamento/posizionamento convenzionale; Tipo esteso a 360° per condizioni di lavoro con rotazione a cerchio completo.

     • Corrispondenza del buffer: Selezionare il buffer d'aria C per il funzionamento ad alta velocità e con carico medio-pesante; Il tampone in gomma standard soddisfa le esigenze di carico leggero a bassa velocità.

     • Richiesta di feedback del segnale: Scegli la versione ad anello magnetico CDRQ2 per il rilevamento della posizione del PLC e il controllo automatizzato del collegamento; Versione CRQ2 non magnetica per movimento rotatorio semplice senza feedback del segnale.

6. Scenari applicativi tipici

     • 3C e industria elettronica: ribaltamento della scheda PCB, smistamento dei trucioli, rotazione di piccoli dispositivi e posizionamento di precisione dei componenti.

     • Attrezzature per imballaggio e stampa: Oscillazione dell'etichetta, posizionamento della sigillatura della scatola, deflessione del deflettore e commutazione direzionale della linea di confezionamento continuo.

     • Stazioni di automazione compatte: Commutazione della valvola miniaturizzata, posizionamento preciso dell'indicizzazione e funzionamento rotativo in spazi ristretti.

     • Macchinari medicali e di precisione: Rotazione di piccoli manipolatori, ribaltamento di accessori medicali di precisione e mini piattaforme rotanti automatizzate.

7. Tabella comparativa CRQ2B vs CDRQ2B

Riassunto di una frase

     Il cilindro rotante ultrasottile senza gioco serie SOLH CRQ2 è caratterizzato da un design a flangia piatta integrata, rotazione regolabile multiangolo e installazione salvaspazio, fornendo soluzioni rotanti ad alta precisione, stabili e compatte per stazioni di ribaltamento e indicizzazione automatizzate in spazi ristretti per lavori leggeri e medi.
