Cilindro a scorrimento a doppio stelo serie CX2 | Cilindro pneumatico ad alta spinta a basso profilo

Marca: SOLH di Riche Technology

Panoramica del prodotto e caratteristiche strutturali principali

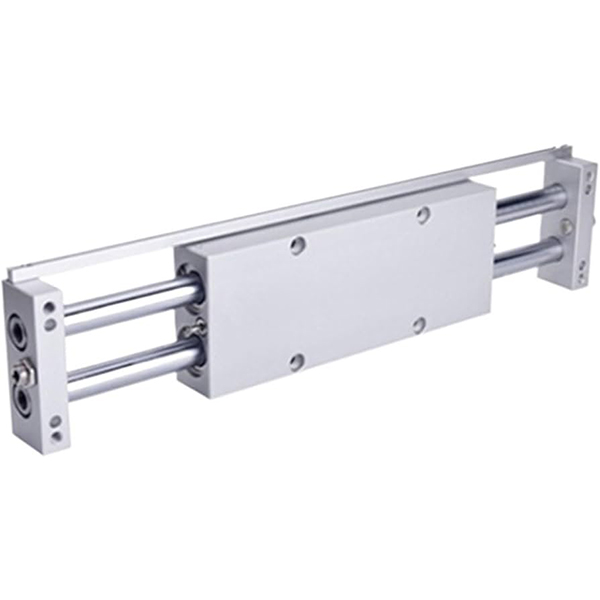

La serie SOLH CX2 è un cilindro professionale con cuscinetto a scorrimento a doppio stelo e doppio pistone caratterizzato da un profilo ultraribassato, doppia uscita di spinta, precisione antirotazione superiore e forte resistenza al carico laterale. Copre alesaggi di φ10 mm, φ15 mm e φ25 mm con corse standard da 25 mm a 200 mm. Progettata per spazi di installazione compatti, guida di precisione e operazioni di spinta/trazione di carichi medio-pesanti, questa serie è ampiamente applicata in varie stazioni automatizzate di precisione. Sono disponibili modelli estesi, tra cui CXWM (cuscinetto radente con ammortizzatore idraulico) e CXWL (cuscinetto a sfere con ammortizzatore idraulico) per condizioni di lavoro ad alta velocità e ad alto impatto.

Principali vantaggi strutturali

• Uscita doppia spinta a doppia asta: Adottando una struttura integrata a doppio pistone e doppio stelo, la spinta teorica è doppia rispetto a quella di un cilindro a stelo singolo con la stessa dimensione del foro, offrendo una forza motrice potente e un'eccellente rigidità strutturale complessiva. Il modello CX2 standard adotta una guida con cuscinetti a scorrimento ad alta precisione per un movimento lineare stabile.

• Anti-rotazione e precisione di posizionamento ultra elevate: La struttura simmetrica a doppia asta garantisce prestazioni meccaniche antirotazione affidabili. La precisione antirotazione raggiunge ±0,1° (φ10) e ±0,02° (φ25), garantendo un'eccezionale stabilità di posizionamento ripetuto. La lavorazione parallela ad alta precisione tra la superficie di montaggio e le aste del pistone migliora notevolmente la resistenza ai carichi laterali ed eccentrici.

• Montaggio multidirezionale flessibile e a basso profilo: Il design compatto e ultrasottile del corpo si adatta perfettamente allo spazio ristretto e limitato delle apparecchiature. Sia il corpo del cilindro che la piastra terminale supportano l'installazione fissa, consentendo due modalità di funzionamento:corpo cilindro fisso con piastra terminale mobile Opiastra terminale fissata al corpo del cilindro mobile. Dotato di fori di montaggio su quattro lati e porte per tubazioni in tre direzioni, supporta il fissaggio dalle direzioni superiore, inferiore e laterale con una disposizione flessibile della tubazione dell'aria.

• Funzionamento regolare e lunga durata: La struttura alternativa a doppio effetto con tamponi in gomma a doppia estremità come configurazione standard riduce efficacemente l'impatto del movimento e il rumore di funzionamento. Le versioni opzionali di ammortizzatori idraulici CXWM/CXWL forniscono un eccellente assorbimento degli urti sia per il funzionamento ad alta che a bassa velocità, ottenendo una riduzione del rumore e prestazioni di ammortizzazione esenti da manutenzione. Il design oil-free si adatta ad ambienti di lavoro puliti e riduce al minimo i costi di manutenzione quotidiana.

Regole complete per la denominazione dei modelli

Esempi di modelli: CX2N15-50 | CX225-100-M9BW

Esempi di riferimenti ordine standard

• CX210-25: alesaggio 10 mm, corsa 25 mm, tipo standard senza interruttore magnetico

• CX215-75-2S: alesaggio 15 mm, corsa 75 mm, doppi interruttori magnetici per rilevamento a doppia posizione

• CX2N25-100: alesaggio da 25 mm, corsa da 100 mm, tipo senza magnete per scenari sensibili ai campi magnetici

Parametri tecnici fondamentali standard

(Condizioni di test standard: temperatura normale 20 ℃, pressione nominale 0,5 MPa)

1. Specifiche generali delle prestazioni

• Modalità operativa: Doppio effetto (guida sincrona a doppio pistone)

• Intervallo di pressione di esercizio: 0,15~0,7 MPa; Pressione di prova: 1,05 MPa

• Temperatura ambiente: -10℃~60℃ (ambiente convenzionale privo di ghiaccio)

• Velocità operativa del pistone: 50~500 mm/s (standard CX2); fino a 800mm/s (versioni CXWM/CXWL ad alta velocità)

• Modalità buffer: Tampone in gomma a doppia estremità (standard); buffer idraulico opzionale per i modelli CXWM/CXWL

• Modalità di lubrificazione: Funzionamento senza olio e senza manutenzione, adatto per ambienti industriali puliti

2. Dati teorici della doppia spinta (unità: N)

3. Dati sulla coppia laterale consentita (unità: N·m)

4. Dati sul peso del prodotto (corsa da 50 mm, unità: kg)

Scenari applicativi tipici

• Trasferimento di materiale di precisione: Ideale per la traslazione di pezzi elettronici e semiconduttori, lo scambio di pallet e la spinta/tiro di maschere. L'elevatissima precisione antirotazione garantisce uno spostamento zero durante i processi di posizionamento e trasferimento ad alta precisione.

• Sollevamento di carichi medio-pesanti: Adatto per il sollevamento di pezzi in linea di produzione, l'espulsione dello stampo e la guida di carichi pesanti a corsa breve. L'esclusiva struttura a doppia spinta e la forte capacità di carico antieccentrico offrono prestazioni di guida stabili e potenti.

• Stazioni di automazione dello spazio confinato: Perfetto per l'installazione di apparecchiature a spazi ristretti, layout compatto orizzontale e disposizione densa di più cilindri. Il corpo a basso profilo e il design di montaggio multidirezionale massimizzano l'utilizzo dello spazio.

• Ambienti di lavoro ad elevata pulizia: Il design senza olio e a bassa polvere si adatta alle apparecchiature di precisione mediche, alimentari ed elettroniche. La versione opzionale senza magnete (tipo N) si adatta perfettamente agli scenari applicativi sensibili ai campi magnetici senza interferenze magnetiche.

Guida alla selezione rapida in tre passaggi

1. Selezione della dimensione del foro: Selezionare la dimensione del foro in base al carico di lavoro effettivo. Garantire la doppia spinta teorica ≥ carico effettivo × 1,5 con un margine di sicurezza sufficiente. Dare priorità al modello a diametro largo φ25 per condizioni di lavoro con carichi laterali pesanti.

2. Selezione del tratto: La corsa standard varia da 25 mm a 200 mm, selezionare in base alle effettive esigenze di corsa. Preferire i modelli con buffer CXWM/CXWL per condizioni di lavoro a corsa lunga, alta velocità e con impatti frequenti.

3. Selezione della configurazione funzionale

￮ Rilevamento della posizione a doppia estremità: seleziona la configurazione del doppio interruttore magnetico 2S per un posizionamento accurato del limite della corsa.

￮ Condizioni di lavoro ad alta velocità e impatto: scegli le versioni aggiornate CXWM (cuscinetto scorrevole + ammortizzatore idraulico) / CXWL (cuscinetto a sfere + ammortizzatore idraulico).

￮ Scenari magnetici: adottare un cilindro privo di magnete di tipo N per evitare interferenze magnetiche.

Riassunto di una frase

     Il cilindro a scorrimento a doppio stelo serie SOLH CX2 integra doppia uscita di spinta, altissima precisione antirotazione, struttura compatta a basso profilo e flessibilità di montaggio multidirezionale, fornendo soluzioni di guida per carichi medio-pesanti stabili e affidabili per apparecchiature automatizzate di precisione in spazi ristretti.
