Cilindro senza stelo con accoppiamento magnetico serie CY1 | Modello Base Economico Classico

Marca: SOLH di Riche Technology

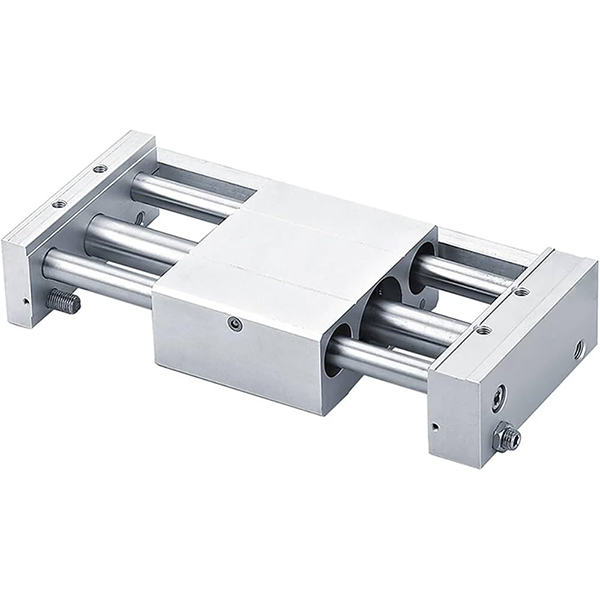

CY1S

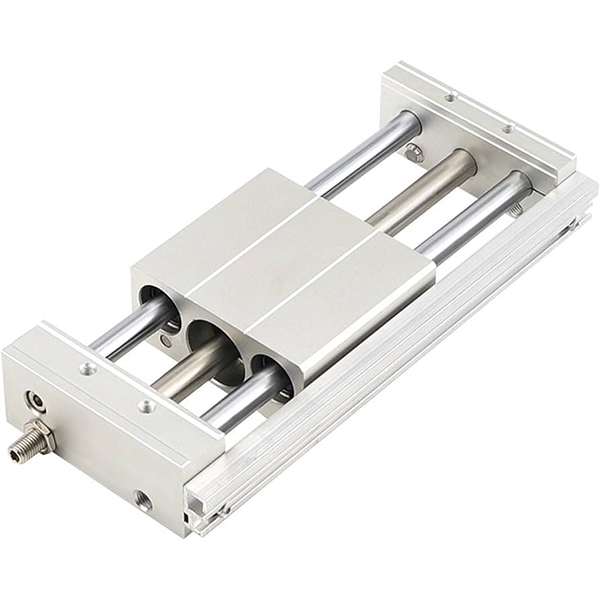

CY1L

Panoramica del prodotto

     La serie SOLH CY1 è un cilindro senza stelo ad accoppiamento magnetico classico ed economico, che funge da predecessore fondamentale della serie CY3 aggiornata. Adotta una struttura di guida sincrona magnetica senza contatto, in cui il pistone interno e la tavola di scorrimento esterna si muovono simultaneamente attraverso una forte forza magnetica. Caratterizzato da un funzionamento completamente chiuso a perdite zero, struttura compatta e prestazioni convenienti, è dedicato ad applicazioni di guida lineare con carico da leggero a medio e corsa medio-lunga. Con una gamma di alesaggi da φ6 a φ63 mm, una corsa standard fino a 1.000 mm e una corsa massima estesa di 1.500 mm, questa serie copre modelli di guida diversificati per soddisfare le esigenze di più scenari, rendendolo l'attuatore senza stelo di livello pulito preferito ed economico per linee di produzione automatizzate generiche.

Posizionamento principale e caratteristiche strutturali

• Azionamento con accoppiamento magnetico e prestazioni pulite a zero perdite: I magneti permanenti ad alta resistenza integrati sul pistone e sulla tavola di scorrimento realizzano una trasmissione sincrona non meccanica. La canna del cilindro completamente chiusa elimina le perdite d'aria e le emissioni di polvere, adattandosi completamente agli ambienti di lavoro rigorosi e puliti nelle industrie elettroniche, delle apparecchiature mediche e di trasformazione alimentare.

• Struttura base classica e prestazioni ad alto costo: Adottando una struttura meccanica minimalista con meno componenti, la serie CY1 riduce efficacemente i costi di produzione e offre una maggiore competitività in termini di costi rispetto alla serie CY3 aggiornata. Il modello base CY1B non ha una superficie di montaggio integrata e richiede staffe di supporto a doppia estremità per l'installazione. Dotato di configurazione di base dell'anello resistente all'usura e dell'anello antipolvere, presenta una pressione di esercizio minima di 0,18 MPa, con una durata leggermente inferiore ma pienamente compatibile con le condizioni di lavoro standard convenzionali.

• Modelli derivati ​​diversificati per una copertura totale: La gamma completa di prodotti copre diversi tipi di guida per soddisfare le diverse esigenze di precisione e carico:

• CY1B: tipo base senza struttura di guida e superficie di montaggio, che richiede guide di scorrimento esterne e staffe a doppia estremità.

• CY1S: tipo con guida di scorrimento con cuscinetto di scorrimento integrato, che supporta il funzionamento con carichi leggeri senza guide esterne.

• CY1L: tipo con guida a sfere con scorrimento estremamente fluido e capacità di carico migliorata per movimenti stabili ad alta frequenza.

• CY1H: tipo di guida ad alta precisione con eccellente precisione di posizionamento ripetuto per scenari di trasferimento di precisione.

• CY1F: tipo sottile a basso profilo con altezza complessiva ridotta del 29%, perfettamente adatto per spazi di installazione di apparecchiature ultracompatti.


• Buffer standard e configurazione ad alta velocità opzionale: I tamponi in gomma standard a doppia estremità assorbono efficacemente l'impatto operativo e riducono il rumore di funzionamento. I respingenti idraulici esterni opzionali supportano il funzionamento stabile a una velocità massima di 500 mm/s per condizioni di lavoro cicliche a velocità medio-alta.

• Ampia compatibilità degli interruttori magnetici: Le scanalature universali riservate per gli interruttori sul corpo del cilindro sono compatibili con gli interruttori magnetici delle serie D-M9 e D-A9, consentendo l'installazione in posizioni arbitrarie e un feedback flessibile del segnale di corsa.

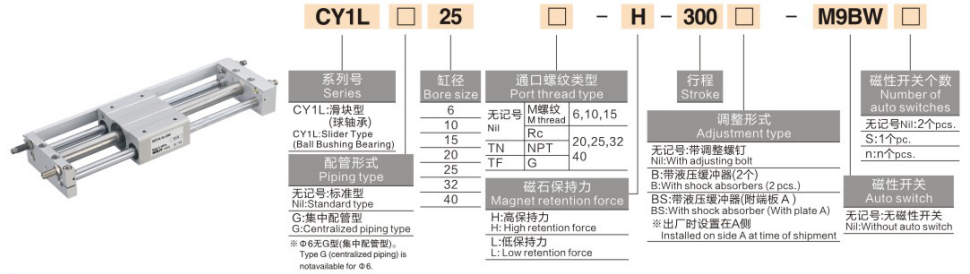

Regola di codifica del modello completa

Esempi di modelli: CY1B20-500 | CY1S40-800-M9PL

Esempi di riferimenti ordine standard

• CY1B20-500: alesaggio 20 mm, corsa 500 mm, tipo base senza interruttore magnetico

• CY1S40-800-M9PL: alesaggio 40 mm, corsa 800 mm, tipo con guida di scorrimento con interruttore di posizione magnetico

Specifiche tecniche principali (condizione standard 20 ℃)

1. Specifiche generali di base

• Modalità operativa: Trasmissione sincrona senza contatto con accoppiamento magnetico a doppio effetto

• Fluido di lavoro: Aria compressa (standard di funzionamento senza olio)

• Temperatura ambiente: 5~60℃ (ambiente di lavoro senza congelamento)

• Intervallo di pressione di esercizio: 0,18~0,7MPa; Pressione di prova: 1,05 MPa

• Velocità operativa standard: 50~500mm/s

• Modalità buffer: Tampone in gomma standard a doppia estremità; buffer idraulico esterno opzionale per scenari ad alta velocità

• Forza di tenuta magnetica: 49~2450N (aumenta progressivamente con la dimensione del foro)

2. Grafico dei parametri chiave delle prestazioni (@0,5 MPa)

Linee guida per la configurazione e la selezione dei principali

1. Selezione della dimensione del foro in base al carico e alla spinta

• φ6~φ15 (servizio microleggero): Adatto per carichi ≤2,5 kg, dedicato al trasferimento di componenti di precisione a corsa breve in apparecchiature elettroniche di precisione miniaturizzate.

• φ20~φ32 (servizio leggero generale): Abbinato a un carico leggero di 4~10 kg, ideale per operazioni convenzionali di spinta e trazione a corsa lunga (≤1000 mm) in linee di produzione automatizzate generali.

• φ40~φ63 (impiego medio): Applicabile a scenari di carico medio da 16 ~ 40 kg, perfettamente adattato alla movimentazione a corsa lunga e alle condizioni di lavoro cicliche ad alta frequenza nelle apparecchiature di automazione dell'imballaggio e della logistica.

2. Selezione del modello e del sistema di guida

• Tipo base CY1B: Il modello più conveniente senza struttura di guida integrata. Le guide lineari esterne sono obbligatorie, adatte a progetti e apparecchiature sensibili al budget con strutture di guida riservate.

• Tipo di guida di scorrimento CY1S: Dotato di guida a cuscinetto scorrevole incorporata, che non richiede guide ausiliarie esterne per carichi leggeri (≤10 kg), caratterizzato da installazione semplice e ampia universalità.

• Tipo di guida con cuscinetto a sfere CY1L: Adotta una struttura con cuscinetti a sfera ad alta precisione con resistenza allo scorrimento estremamente bassa e durata prolungata, appositamente progettata per condizioni di lavoro cicliche ad alta velocità e alta frequenza.

• Tipo ad alta precisione CY1H: configurato con meccanismo di guida lineare di precisione, che raggiunge una precisione di posizionamento ripetuta fino a ± 0,02 mm, applicabile per scenari di posizionamento ad alta precisione e trasferimento a micro-distanza.

• Tipo a basso profilo CY1F: Struttura sottile ottimizzata con altezza complessiva ridotta del 29%, risolvendo il problema dello spazio di installazione verticale limitato per apparecchiature automatizzate compatte.

3. Selezione della configurazione ambientale e funzionale

• Adattamento all'ambiente pulito: Il design della trasmissione magnetica senza contatto senza perdite e senza polvere soddisfa gli standard di produzione igienici; I modelli CY1S e CY1L sono preferiti per il funzionamento a lungo termine in camera bianca.

• Aggiornamento delle condizioni di lavoro ad alta velocità: Dotato di ammortizzatori idraulici esterni per eliminare l'impatto finale, supportando stabilmente velocità di funzionamento continuo fino a 500 mm/s.

• Feedback di posizione di precisione: Abbinabile agli interruttori magnetici della serie D-M9 o D-A9 per realizzare il posizionamento della corsa multipunto e l'uscita del segnale in tempo reale.

Scenari tipici di applicazioni industriali

• Trasferimento di materiale in camera bianca: La struttura di accoppiamento magnetico a inquinamento zero è ampiamente utilizzata per la movimentazione di materiali a lunga distanza in officine prive di polvere di semiconduttori e LCD, evitando la contaminazione secondaria di ambienti di lavoro puliti.

• Spostamento del pezzo nella linea di confezionamento: Il design ad alto rapporto costo-prestazioni si adatta alla spinta e al tiro a corsa lunga di pezzi leggeri e medi nelle apparecchiature per l'imballaggio alimentare e farmaceutico, con un basso tasso di guasto e una semplice manutenzione quotidiana.

• Controllo automatizzato delle porte delle apparecchiature: La struttura compatta senza stelo consente di risparmiare spazio di installazione esterno, adatta per l'azionamento di apertura e chiusura a corsa lunga di porte protettive e schermi antipolvere.

• Posizionamento in catena di montaggio a corsa lunga: Coopera con i moduli di guida corrispondenti per ottenere un posizionamento stabile e preciso entro una corsa ultra lunga di 1~1,5 m, soddisfacendo le richieste di posizionamento ciclico continuo delle linee di produzione.

• Soluzione economica alternativa: Un sostituto ideale a costi ridotti per la serie CY3 ad alto prezzo in progetti di automazione con budget limitato, che soddisfa pienamente i requisiti di guida lineare di base a corsa lunga.

Confronto delle prestazioni principali della serie CY1 e CY3

Guida alla selezione rapida in tre passaggi

1. Conferma della dimensione del foro: Calcolare la spinta richiesta in base al peso del carico con un fattore di sicurezza ≥2. Regole consigliate: ≤2,5 kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Conferma del tipo di modello: Scegli CY1B per un budget estremamente basso; CY1S per installazione senza guida con carico leggero; CY1L per funzionamento ad alta frequenza ad alta velocità; CY1H per esigenze di posizionamento ad alta precisione.

3. Conferma delle specifiche della corsa: Selezionare la corsa standard da 50~1000 mm per l'uso convenzionale; corsa estesa opzionale fino a 1500 mm per esigenze di guida su distanze medio-lunghe.

Riassunto di una frase

     Il cilindro senza stelo con accoppiamento magnetico classico della serie SOLH CY1 è un attuatore pulito economico a perdite zero con modelli di guida diversificati, che funge da soluzione di guida lineare di base a corsa lunga economica per l'automazione generale a carico medio-leggero e le apparecchiature per camere bianche.
