Panoramica del prodotto

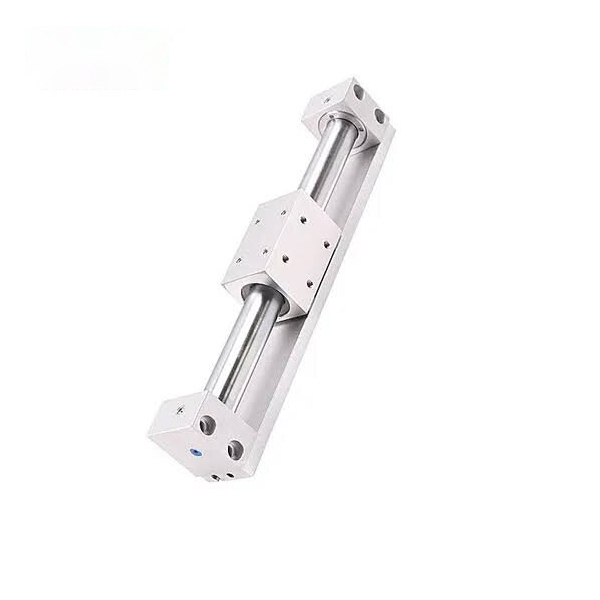

     La serie SOLH CY3 è un cilindro senza stelo ad accoppiamento magnetico aggiornato basato sulla classica serie SMC CY1, divisa in due modelli principali: tipo base CY3B senza superficie di montaggio e tipo a montaggio diretto CY3R. Adotta una struttura di trasmissione magnetica senza contatto completamente chiusa, realizzando il movimento sincrono del pistone interno e della tavola di scorrimento esterna attraverso un forte accoppiamento magnetico. Caratterizzato da zero perdite, funzionamento senza polvere e senza inquinamento, corsa ultra lunga e installazione compatta, è ampiamente applicabile a scenari di guida lineare a lunga percorrenza, con carico da leggero a medio. Con un intervallo di alesaggio compreso tra φ6 e φ63 mm e una corsa massima di 5.000 mm, consente di risparmiare il 50% di spazio di installazione rispetto ai tradizionali cilindri a tiranti e costituisce la soluzione di azionamento pulita e a corsa lunga preferita per linee di produzione automatizzate di alto livello.

Posizionamento principale e caratteristiche strutturali

• Trasmissione ad accoppiamento magnetico e funzionamento pulito senza perdite: Il pistone e la tavola di scorrimento adottano la guida sincrona magnetica con un design a cilindro completamente chiuso. Nessuna asta del pistone si estende verso l'esterno, garantendo una completa tenuta all'aria, zero perdite e zero inquinamento da polvere. Si adatta perfettamente ad ambienti di produzione rigorosi come la lavorazione alimentare, le apparecchiature mediche e l'elettronica dei semiconduttori.

• Versione aggiornata CY1 con maggiore durata: Rispetto alla tradizionale serie CY1, la lunghezza dell'anello resistente all'usura è aumentata del 70%, migliorando efficacemente la capacità portante e la stabilità di scorrimento. Il fermo di lubrificazione integrato dell'anello antipolvere forma un film lubrificante protettivo duraturo, riducendo la pressione di esercizio minima a 0,12 MPa e prolungando notevolmente la durata. Fatta eccezione per la specifica φ6, tutti gli altri modelli mantengono le stesse dimensioni di montaggio di CY1 per la sostituzione e l'aggiornamento diretti.

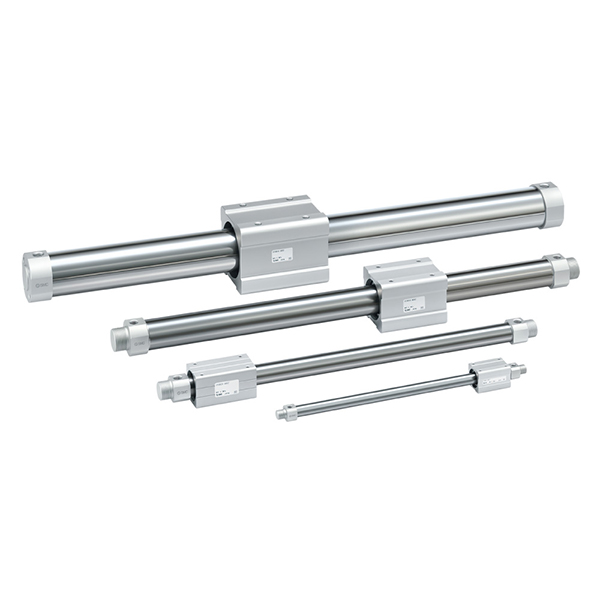

• CY3B Struttura minimalista di tipo base: La canna liscia del cilindro non ha una superficie di montaggio riservata e richiede staffe di supporto a due estremità per il fissaggio. La tavola di scorrimento non è dotata di struttura di guida integrata, pertanto sono obbligatorie guide lineari esterne o aste di guida per evitare guasti al carico eccentrico e al disaccoppiamento magnetico.

• Tampone in gomma standard e specifiche opzionali ad alta velocità: I tamponi in gomma a doppia estremità integrati assorbono l'impatto operativo e riducono il rumore di funzionamento per un funzionamento ciclico convenzionale stabile. La specifica opzionale ad alta velocità X160 supporta una velocità operativa massima di 1500 mm/s per adattarsi alle condizioni di lavoro in rapido movimento ad alta frequenza.

• Comoda installazione dell'interruttore magnetico: Le scanalature degli interruttori pre-riservate su entrambi i lati del corpo del cilindro sono compatibili con gli interruttori magnetici della serie D-M9, realizzando un feedback di posizione in tempo reale flessibile e accurato per il posizionamento della corsa.

Regola di codifica del modello completa

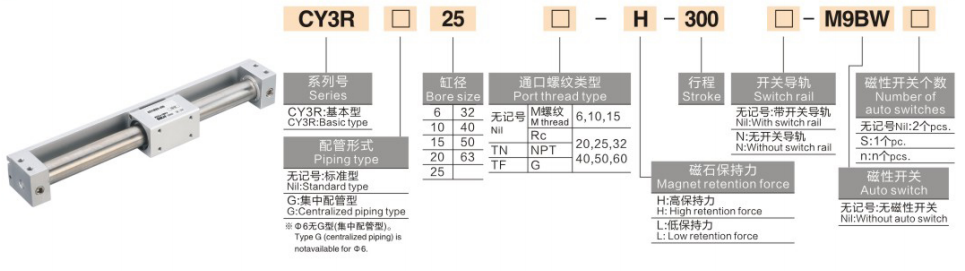

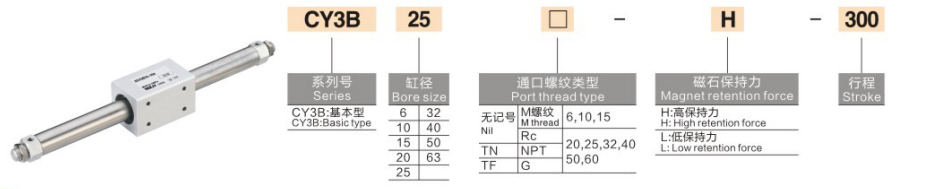

1.Esempi di modello: CY3B20-500 | CY3B40-800-M9PL

2. Esempi di riferimenti agli ordini standard

• CY3B20-500: alesaggio 20 mm, corsa 500 mm, tipo base senza interruttore magnetico

• CY3B40-800-M9PL: alesaggio 40 mm, corsa 800 mm, tipo base con interruttore di posizione magnetico

Specifiche tecniche principali (condizione standard 20 ℃)

1 Specifiche generali di base

• Modalità operativa: Trasmissione senza contatto con accoppiamento magnetico a doppio effetto

• Fluido di lavoro: Aria compressa (standard di funzionamento senza olio)

• Temperatura ambiente: 5~60℃ (senza ambiente gelido)

• Intervallo di pressione di esercizio: 0,12~0,7MPa; Pressione di prova: 1,0 MPa

• Velocità operativa: 50~500 mm/s (standard); max 1500 mm/s (specifica X160 ad alta velocità opzionale)

• Modalità buffer: Tampone in gomma standard a doppia estremità

• Forza di tenuta magnetica: 19,6~2450 N (aumenta con la dimensione del foro)

2 Grafico dei parametri chiave delle prestazioni (@0,5 MPa)

Linee guida per la configurazione e la selezione dei principali

1 Selezione della dimensione del foro in base al carico e alla spinta

• φ6~φ15 (servizio microleggero): Adatto per carichi ≤2,5 kg, dedicato al trasferimento di precisione a corsa breve di mini componenti in apparecchiature elettroniche e mediche.

• φ20~φ32 (servizio leggero generale): Abbinato a un carico leggero di 4~10 kg, ideale per la spinta e la trazione convenzionali a corsa lunga (≤1000 mm) in linee di produzione automatizzate generali.

• φ40~φ63 (impiego medio): Applicabile a scenari di carico medio da 16~40 kg, perfetto per la movimentazione pesante a corsa lunga e il funzionamento ciclico ad alta frequenza nelle industrie alimentari e di imballaggio.

2 Selezione della corsa e del sistema di guida

• Gamma di colpi: La corsa standard copre 50~1000 mm; Corsa ultra lunga estesa fino a 5000 mm per esigenze speciali di guida su lunghe distanze.

• Progettazione guida esterna obbligatoria: Il tipo base CY3B non ha una struttura di guida incorporata. Le guide di scorrimento lineari esterne o le aste di guida devono essere attrezzate per supportare il carico e prevenire il disaccoppiamento magnetico causato dalla deviazione della forza eccentrica.

• Metodo di fissaggio standard: Fissato tramite staffe di supporto opzionali a due estremità con corpo del cilindro sospeso e attrito a contatto zero, garantendo un funzionamento stabile dell'accoppiamento magnetico.

3 Selezione della configurazione ambientale e funzionale

• Priorità agli ambienti puliti: Il design a perdite zero e privo di inquinamento si adatta a condizioni di lavoro sterili e prive di polvere nelle industrie alimentare, medica ed elettronica dei semiconduttori.

• Aggiornamento delle condizioni di lavoro ad alta velocità: Seleziona la specifica opzionale X160 ad alta velocità (max 1500 mm/s), dotata di ammortizzatori idraulici esterni per eliminare l'impatto ad alta velocità e garantire un funzionamento stabile.

• Feedback di posizione di precisione: Dotato di interruttori magnetici serie D-M9 per realizzare un posizionamento preciso della corsa a due o più punti e un feedback del segnale.

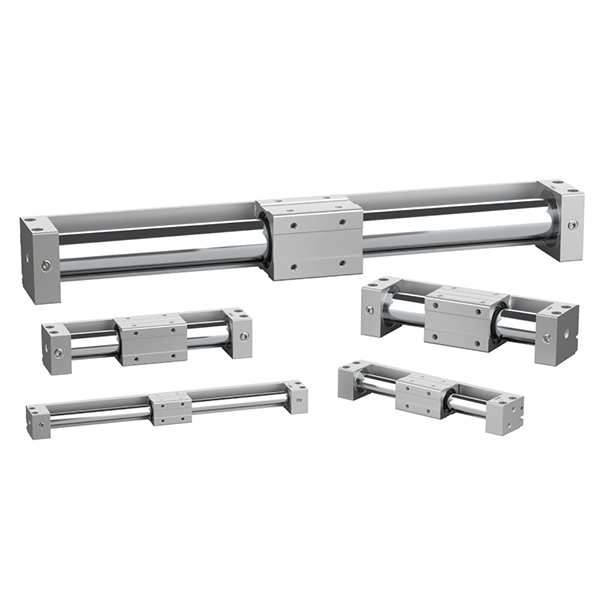

CY3B contro CY3R | Confronto delle differenze di modello

Scenari tipici di applicazioni industriali

• Trasferimento di materiale in camera bianca: La struttura di accoppiamento magnetico a perdite zero e priva di polvere è ideale per la movimentazione di materiali a lunga distanza in officine elettroniche, semiconduttori e mediche prive di polvere senza contaminare ambienti puliti.

• Linee di confezionamento di alimenti e bevande: La canna del cilindro in acciaio inossidabile antiruggine con superficie facile da pulire si adatta agli standard di produzione igienici, adatta per lo spostamento a corsa lunga di pezzi leggeri e medi nelle apparecchiature per la lavorazione degli alimenti.

• Attrezzatura Porta e copertura Guida: Il design senza estensione dell'asta consente di risparmiare spazio esterno, perfettamente applicato all'azionamento compatto di apertura e chiusura a corsa lunga di porte protettive e coperture schermanti di apparecchiature automatizzate.

• Piattaforma di posizionamento di precisione a corsa lunga: Coopera con binari di guida esterni ad alta precisione per ottenere una precisione di posizionamento ripetuta e stabile, adatta per il posizionamento preciso a lunga distanza di 1~2 m e il trasporto ciclico delle linee di assemblaggio.

• Sostituzione salvaspazio per cilindri a tiranti: Risolve il problema dell'occupazione di spazio dei tradizionali cilindri a tiranti in scenari a corsa lunga (>500 mm), riducendo lo spazio complessivo di installazione dell'apparecchiatura del 50% per il design compatto dell'apparecchiatura.

Guida alla selezione rapida in tre passaggi

1. Conferma della dimensione del foro: Calcolare la spinta richiesta in base al peso del carico con un fattore di sicurezza ≥2. Regole consigliate: ≤2,5 kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Conferma delle specifiche della corsa: Selezionare la corsa standard da 50~1000 mm per esigenze convenzionali; scegli la specifica estesa per la corsa ultra lunga fino a 5000 mm.

3. Corrispondenza della configurazione funzionale: Selezione prioritaria per condizioni di lavoro pulite e prive di inquinamento; aggiornamento alle specifiche ad alta velocità X160 + buffer idraulico per un funzionamento rapido; aggiungi interruttori magnetici serie D-M9 per il rilevamento della posizione in tempo reale.

Riassunto di una frase

     Il cilindro senza stelo con accoppiamento magnetico serie SOLH CY3 è un attuatore senza olio di grado pulito CY1 aggiornato, caratterizzato da perdite zero, corsa ultra lunga da 5.000 mm, bassa pressione di avviamento e doppi tipi di montaggio, che funge da soluzione di guida lineare a corsa lunga salvaspazio ottimale per apparecchiature di automazione pulita a carico medio-leggero.
