Cilindro standard a profilo senza tiranti serie DNC | Cilindro pneumatico ad alta precisione ISO 15552

Marca: SOLH di Riche Technology

1. Panoramica del prodotto e caratteristiche strutturali principali

     La serie SOLH DNC è un cilindro pneumatico standard a doppio effetto a profilo quadrato senza tiranti di fascia alta, pienamente conforme agli standard internazionali ISO 15552 (ex ISO 6431) e VDMA 24562. È dotato di ammortizzazione pneumatica regolabile bidirezionale in PPV, struttura del profilo ad alta rigidità, eccellente resistenza alla torsione e alla deflessione, altissima precisione di posizionamento ripetuto e durata ultra lunga. Come sostituto aggiornato dei tradizionali cilindri SC a tiranti, è ampiamente applicato nell'automazione di fascia alta, nei progetti di esportazione di apparecchiature e negli scenari di corrispondenza dell'interfaccia standard con severi requisiti di precisione e stabilità.

  1.1 Standard universale globale e forte intercambiabilità

     Prodotto in stretta conformità con gli standard industriali ISO 15552 e VDMA 24562, tutte le dimensioni di montaggio e le specifiche di interfaccia sono universali a livello globale. Raggiunge la completa intercambiabilità con i cilindri standard dei principali marchi internazionali, adattandosi perfettamente alle apparecchiature standard europee e supportando la sostituzione senza modifiche e l'aggiornamento dei lotti delle linee di produzione automatizzate.

  1.2 Struttura del profilo ad alta rigidità senza tiranti

     Adozione di un tubo del cilindro con profilo quadrato in lega di alluminio integrato senza tiranti esposti. La struttura complessiva vanta elevata rigidità, aspetto pulito ed eccezionale resistenza alla corrosione. La scanalatura magnetica standard incorporata su entrambi i lati del corpo del cilindro consente l'installazione diretta degli interruttori magnetici delle serie SME-8 e SMT-8 senza staffe aggiuntive, realizzando un rilevamento accurato della posizione del pistone e un feedback del segnale.

  1.3 Opzioni diversificate di movimento e funzioni speciali

     La configurazione standard è l'azionamento bidirezionale a stelo singolo e doppio effetto per il movimento alternativo lineare universale. Molteplici strutture speciali opzionali soddisfano le diverse esigenze di condizioni di lavoro: design a doppia asta S2 per funzionamento sincrono e stabilità raddoppiata; Stelo quadrato Q per posizionamento di precisione antitorsione; Stelo cavo S20 per ventilazione speciale e scenari applicativi leggeri.

  1.4 Sistema buffer regolabile Premium PPV

     Dotato di cuscino d'aria regolabile PPV a doppia estremità standard + cuscinetto elastico. La corsa del buffer aumenta con la dimensione dell'alesaggio del cilindro, riducendo efficacemente l'impatto e il rumore durante il funzionamento ad alta velocità e con carichi pesanti. Garantisce un movimento ultrastabile del cilindro, evita danni da collisione finale e migliora notevolmente la stabilità operativa dell'attrezzatura e la durata dei componenti.

  1.5 Sistema di tenuta a lunga durata a basso attrito

     Adozione di una tenuta composita bidirezionale di tipo Y con struttura di compensazione dello stoccaggio dell'olio incorporata. Presenta una pressione iniziale estremamente bassa di 0,06 MPa, un funzionamento stabile a basso attrito e un'eccellente resistenza all'usura. Supportando operazioni di manutenzione senza olio con una corsa operativa cumulativa fino a 4000 km, riduce efficacemente i costi di manutenzione successivi e si adatta alle condizioni di lavoro continuo ad alta frequenza a lungo termine.

2. Regole complete per la denominazione dei modelli ed esempi di ordini

 1. Struttura tipica del modello: DNC-50-200-PPV-A-Q

 2. Esempio di ordine standard

     • Modello universale standard: DNC-63-150-PPV-A (alesaggio 63 mm, corsa 150 mm, buffer d'aria regolabile a doppia estremità, anello magnetico incorporato)

3. Parametri tecnici principali (tipo standard)

4. Grafico di riferimento della spinta e della tensione teorica da 0,6 MPa (asta singola)

Nota: Il fattore di sicurezza della selezione deve essere ≥2; ingrandire la dimensione del foro di 1~2 gradi o aggiungere un meccanismo di guida per condizioni di carico eccentrico e di lavoro a sbalzo.

5. Accessori di montaggio e modelli derivati

 5.1 Tipi di montaggio standard universale ISO 15552

     • FA/FB (flangia anteriore/posteriore): Montaggio fisso verticale per un posizionamento stabile di carichi pesanti

     • CA/CB (cerniera semplice/doppia): Montaggio oscillante incernierato per meccanismi di collegamento e ribaltamento

     • LB (Staffa del piede): Fissaggio della base orizzontale per un funzionamento lineare stabile

     • TC (montaggio su perno): Montaggio con perno centrale per condizioni di lavoro flessibili e oscillanti

     • L (montaggio laterale): Installazione fissa laterale per layout in spazi ristretti

     Tutti gli accessori sono completamente intercambiabili con i cilindri SI, SE, DSBA e altri cilindri standard ISO, caratterizzati da forte versatilità e facile sostituzione.

  5.2 Serie di derivati ​​principali

     • DNCB: Modello standard di base, universale per scenari di automazione convenzionali

     • DNC-KP: Con unità di bloccaggio, bloccaggio della posizione arbitraria per il mantenimento della pressione di sicurezza e condizioni di lavoro anti-offset

     • DNC-EL: Fine bloccaggio meccanico, bloccaggio affidabile in posizione completamente estesa/retratta

     • DNC-Q: Stelo quadrato antitorsione, precisione antirotazione fino a ±0,1° per un posizionamento ad alta precisione

     • DNC-S2: Design a doppio stelo, movimento sincrono bidirezionale con eccellente stabilità

     • DNC-V: Elettrovalvola integrata, struttura integrata valvola-cilindro, tubazioni salvaspazio e semplificate

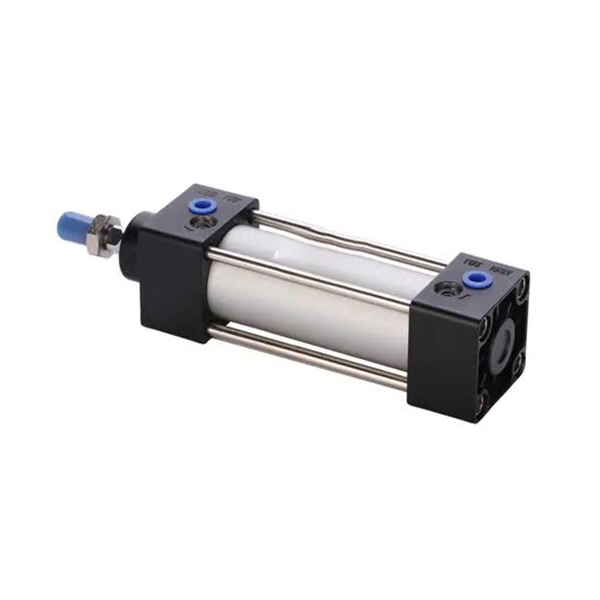

6. Scenari applicativi e confronto tra selezione DNC e SC

  Scenari di selezione prioritaria per la serie DNC

     • Esportazione di apparecchiature e progetti di standard europei che richiedono intercambiabilità dell'interfaccia standard ISO

     • Scenari di funzionamento a ciclo lungo ad alta velocità che perseguono una durata di servizio ultra lunga e una manutenzione ridotta (corsa cumulativa fino a 4000 km)

     • Disposizione compatta dell'apparecchiatura che richiede un aspetto pulito senza tiranti e l'installazione affiancata di più cilindri

     • Posizionamento ad alta precisione, antitorsione e ammortizzatore per carichi pesanti in condizioni di lavoro impegnative

     • Industrie di automazione di fascia alta, tra cui quelle automobilistiche, elettroniche, di imballaggio e di macchine utensili

7. Guida alla selezione rapida in 3 passaggi

     1. Selezione del foro: Confermare la dimensione del foro in base alla spinta e al carico orizzontale/verticale effettivi, riservare un margine di sicurezza superiore al 50%; ingrandire 1~2 gradi di foro o aggiungere una struttura di guida per condizioni di carico eccentrico e cantilever.

     2. Selezione del tratto: Corsa di lavoro effettiva più margine di sicurezza di 20~50 mm; corsa massima opzionale fino a 2000mm.

     3. Configurazione funzionale: Dotato di serie di buffer regolabile PPV + un anello magnetico; selezionare Q per richiesta antirotazione, S2 per richiesta doppia asta, KP/EL per richiesta bloccaggio e posizionamento di sicurezza.

Riassunto di una frase

     Il cilindro a profilo senza tiranti SOLH DNC ISO 15552 è caratterizzato da elevata rigidità, altissima precisione di ripetizione, buffer d'aria regolabile, lunga durata e funzioni derivate diversificate, fungendo da soluzione di cilindro standard universale di fascia alta per apparecchiature automatizzate di alta precisione, adatte all'esportazione e di lunga durata.
