Mini cilindro in acciaio inossidabile serie DSNU | Cilindro pneumatico standard resistente alla corrosione ISO 6432

Marca: SOLH di Riche Technology

1. Panoramica del prodotto e caratteristiche strutturali principali

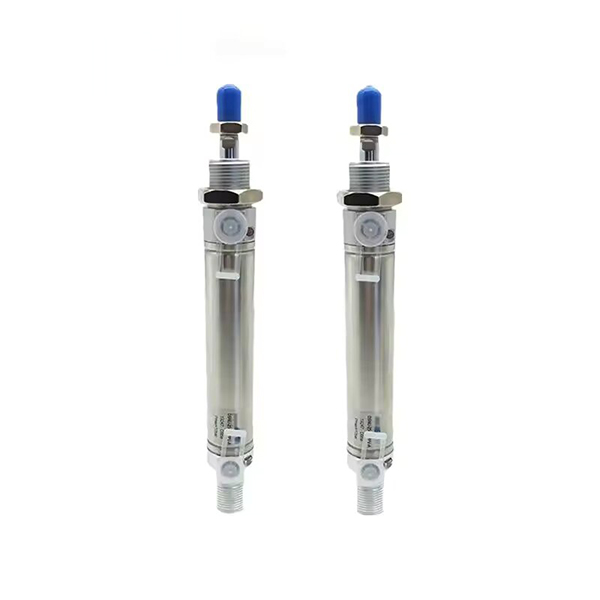

     La serie SOLH DSNU è un mini cilindro pneumatico in acciaio inossidabile ad alte prestazioni pienamente conforme agli standard internazionali ISO 6432 e CETOP RP52P. Copre una gamma di alesaggi da φ8 a φ63 mm, con tubo del cilindro e stelo completamente in acciaio inossidabile SUS304, ammortizzazione pneumatica autoregolante, resistenza alla corrosione superiore e durata ultra lunga. Compatibile con le serie FESTO DSNU, SMC CM2 e Airtac MG, è ampiamente utilizzato in scenari alimentari, farmaceutici, elettronici, di imballaggio, tessili e speciali automatizzati con condizioni di lavoro umide, acide deboli e alcaline deboli.

  1.1 Standard globale e piena intercambiabilità

     Prodotto in stretta conformità con gli standard industriali universali ISO 6432 e CETOP RP52P, tutte le dimensioni di montaggio e le specifiche di interfaccia sono unificate a livello globale. Raggiunge la completa intercambiabilità con i minicilindri dei principali marchi internazionali, supportando la sostituzione senza modifiche e l'aggiornamento in batch delle apparecchiature automatizzate standard.

  1.2 Struttura completamente resistente alla corrosione in acciaio inossidabile

     Adozione di tubo del cilindro e stelo del pistone in acciaio inossidabile SUS304 di alta qualità, abbinati a coperchi terminali in lega di alluminio forgiato. La struttura del materiale integrato offre eccellenti prestazioni antiruggine, anticorrosione e ad alta resistenza, adattandosi perfettamente ad ambienti difficili come elevata umidità, polvere, acidi deboli e alcali deboli, superando di gran lunga la durata dei normali mini cilindri in alluminio.

  1.3 Struttura rigida ondulata dei rulli

     Adozione di una tecnologia di sigillatura a crimpatura professionale per il collegamento del coperchio terminale con struttura complessiva salda e solida, eccezionale resistenza alle vibrazioni e funzionamento stabile. La forma snella e rotonda presenta una struttura semplice e un comodo smontaggio e manutenzione giornalieri, riducendo i costi operativi successivi.

  1.4 Opzioni di movimento diversificato e compatto di tipo corto

     • DSNU a doppia azione: Movimento alternativo con presa d'aria a doppia estremità, il tipo standard più universale per l'automazione lineare convenzionale.

     • DSNU-…-P a semplice effetto (a spinta): Struttura estraibile a molla, estensione automatica dopo un'interruzione di corrente per scenari di ripristino di sicurezza.

     • DSNU-…-R a semplice effetto (tirante): Struttura con ritorno a molla, retrazione automatica dopo interruzione di corrente per meccanismi di posizionamento protettivo.

     • DSNU-…-PPV Cuscino autoregolante: Ammortizzatore pneumatico autoregolante intelligente a doppia estremità, non è richiesta alcuna regolazione manuale, adatto per il funzionamento ad alta velocità dell'intero intervallo di pressione.

     • DSNU-S Tipo corto: 35 mm più corto in lunghezza complessiva e 40% più stretto in larghezza rispetto al tipo standard, personalizzato per scenari di installazione in spazi ultra ristretti.

  1.5 Cuscino aggiornato e sistema di tenuta a basso attrito

     Dotato di serie di tampone elastico (P) per la riduzione del rumore di base e dell'impatto; cuscino d'aria autoregolante PPV innovativo opzionale, che si adatta all'intervallo di pressione completo di 0,1 ~ 1,0 MPa con buffer adattivo automatico per movimenti frequenti ad alta velocità. Dotato di guarnizione composita bidirezionale a basso attrito e scanalatura di stoccaggio dell'olio incorporata, il cilindro presenta una pressione di avvio ultrabassa, un funzionamento stabile senza olio e una durata di oltre 8 milioni di cicli.

  1.6 Configurazione dell'induzione magnetica di precisione

     L'anello magnetico integrato opzionale (codice A) è compatibile con gli interruttori magnetici FESTO serie SMT e SMC M9B, realizzando un rilevamento accurato della posizione del pistone in tempo reale e il controllo del collegamento del segnale PLC, supportando il posizionamento automatizzato del ciclo e il monitoraggio intelligente.

2. Regole complete per la denominazione dei modelli ed esempi di ordini

 1. Struttura tipica del modello: DSNU25-100-PPV-A-MQ

  2. Esempi di ordini standard

     • Modello magnetico con cuscino in PPV a doppia azione: DSNU32-75-PPV-A-MQ (alesaggio 32 mm, corsa 75 mm, montaggio con flangia laterale, dotato di magnete)

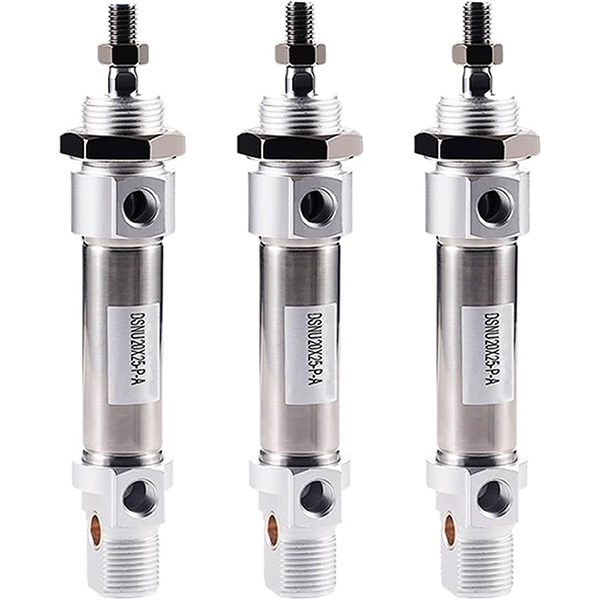

     • Modello con cuscino elastico a doppia azione di tipo corto: DSNU-S20-50-P-A (alesaggio 20 mm, corsa 50 mm, corpo corto ultracompatto, dotato di magnete)

     • Modello con ritorno a molla a semplice effetto: DSNU16-30-R-P-A (alesaggio 16 mm, corsa 30 mm, ripristino a molla, dotato di magnete)

3. Parametri tecnici principali (tipo standard)

4. Grafico di riferimento della spinta e della tensione teorica da 0,5 MPa (asta singola)

  4.1 Dati sulle prestazioni a doppia azione (DSNU).

  4.2 Dati sulle prestazioni a semplice effetto (DSNU-R con ritorno a molla).

5. Forme di montaggio e modelli derivati

  5.1 Metodi di montaggio universali diversificati

     • Flangia porta laterale MQ: Montaggio fisso a flangia standard con ingresso aria laterale, la tipologia più universale per gli schemi di automazione convenzionali

     • Flangia porta assiale MA: Design con ingresso aria assiale, particolarmente adatto per spazi di installazione assiali limitati

     • Montaggio diretto MH: Struttura a fissaggio diretto del coperchio terminale, corpo ultrasottile per installazione in spazi ristretti

     • Unità di bloccaggio KP: Funzione di blocco integrata per il fissaggio arbitrario della posizione della corsa e il posizionamento anti-offset

     • FA/FB Flangia anteriore/posteriore: Fissaggio a flangia piatta anteriore e posteriore, completamente compatibile con gli accessori di montaggio standard ISO

  5.2 Serie di derivati ​​principali

     • Norma DSNU: Tipo universale a doppio effetto con ammortizzatore elastico o ad aria per automazione generale

     • DSNU-S Tipo corto: Corpo compatto e accorciato, esclusivo per scenari di installazione in spazi ultra ristretti

     • DSNU-…-P/R A semplice effetto: Modelli a semplice effetto con molla di espulsione/ritorno a molla per condizioni di lavoro con ripristino di sicurezza

     • DSNU-…-PPV Cuscino autoregolante: Buffer adattivo intelligente, preferito per il funzionamento ciclico frequente ad alta velocità

6. Confronto selezione DSNU vs CM2 vs MG

7. Guida alla selezione rapida in 3 passaggi

     1. Selezione del foro: Selezionare la dimensione del foro appropriata in base al peso effettivo del carico, riservare un margine di sicurezza superiore al 50%. Dai priorità alla serie DSNU per il funzionamento ad alta velocità, la resistenza alla corrosione e i requisiti di conformità agli standard internazionali.

     2. Selezione del tratto: Corsa di lavoro effettiva più margine di sicurezza di 10~20 mm; seguire i limiti di corsa standard: doppio effetto ≤500mm, semplice effetto ≤150mm.

     3. Configurazione funzionale: Scegliere il cuscino d'aria autoregolante PPV per il funzionamento ad alta velocità (>500 mm/s); selezionare il tipo corto DSNU-S per spazi di installazione ristretti; abbina un anello magnetico + interruttori SMT/M9B per il rilevamento automatico della posizione.

Riassunto di una frase

     Il minicilindro SOLH DSNU ISO 6432 in acciaio inossidabile è dotato di struttura completamente in acciaio inossidabile resistente alla corrosione, buffer intelligente autoregolante, funzionamento di lunga durata senza olio e opzioni di montaggio diversificate, fungendo da soluzione minicilindro universale di alto livello per apparecchiature alimentari, farmaceutiche, elettroniche e di automazione per ambienti difficili.
