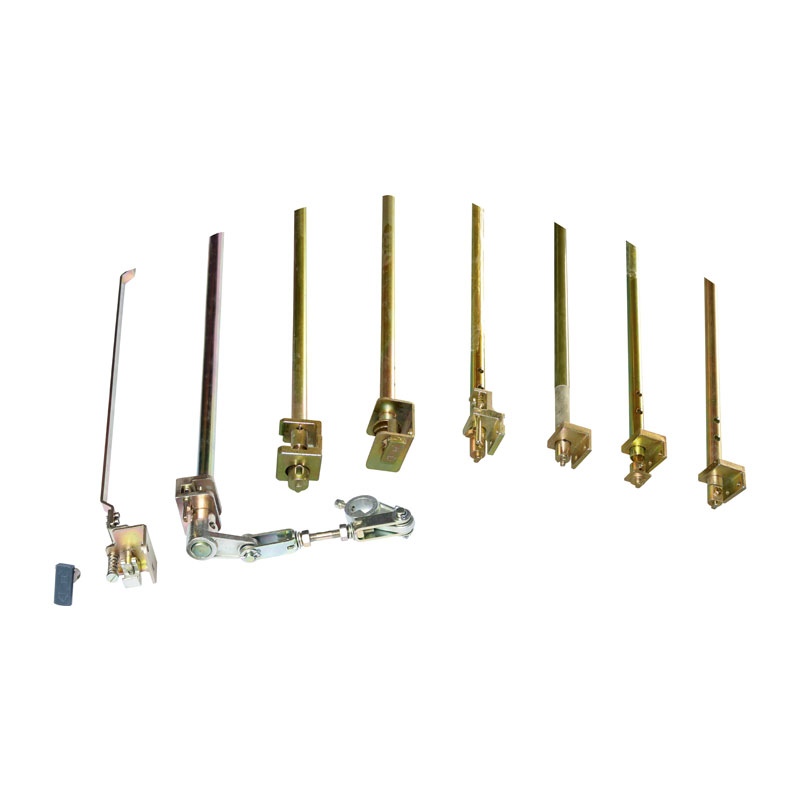

Meccanismo di commutazione a terra per quadri

Applicazioni e funzioni

Il meccanismo di commutazione di terra per quadri viene utilizzato in sottostazioni, centrali elettriche e sistemi elettrici industriali per migliorare la sicurezza durante il funzionamento e la manutenzione dei quadri ad alta tensione. La sua funzione principale è quella di impedire l'azionamento accidentale o non autorizzato di un interruttore di terra mentre le apparecchiature ad alta tensione sono ancora sotto tensione, salvaguardando così il personale e le apparecchiature dai rischi elettrici.

Nelle sottostazioni, il dispositivo di interblocco garantisce che un interruttore di terra possa essere chiuso solo dopo aver confermato che altri interruttori rilevanti (come interruttori automatici o isolatori) siano nella posizione corretta, garantendo il corretto isolamento del sistema elettrico. Ciò è particolarmente importante quando si commutano o si mettono a terra interruttori automatici, trasformatori o isolatori per prevenire situazioni pericolose in cui un circuito messo a terra potrebbe ancora trasportare corrente elettrica. Nelle centrali elettriche, il dispositivo di interblocco ha uno scopo simile impedendo agli operatori di mettere a terra le apparecchiature ad alta tensione mentre sono ancora collegate alla rete elettrica, riducendo così il rischio di scosse elettriche durante i lavori di manutenzione.

Il dispositivo di interblocco dell'interruttore di terra include in genere interblocchi meccanici o controlli elettronici che impediscono l'azionamento dell'interruttore di terra a meno che non siano soddisfatte le condizioni di sicurezza. Ciò potrebbe includere la garanzia che il sezionatore sia aperto o che l'apparecchiatura sia diseccitata. Alcuni sistemi possono anche includere indicatori o allarmi che avvisano gli operatori quando le condizioni sono sicure per azionare l'interruttore di terra.

Garantendo che la messa a terra delle apparecchiature avvenga solo in condizioni adeguate, il dispositivo di interblocco aiuta a semplificare i processi di manutenzione, ridurre al minimo gli errori umani e migliorare la sicurezza operativa. È una caratteristica di sicurezza essenziale per mantenere l'affidabilità e la sicurezza dei sistemi elettrici, soprattutto in ambienti ad alta tensione.

Schema di montaggio

5XS.363.010
5XS.363.010.1
5XS.363.010.2
5XS.363.010.3
5XS.363.010.3D
5XS.363.010.4
5XS.363.010.5
5XS.363.010.6D
5XS.363.010.7
5XS.363.010-241/242

Nota:

Il braccio girevole con gruppo di 22 maglie in sequenza ha due dimensioni: interasse convenzionale 60, se il cliente necessita di un interasse 80, si prega di spiegare al momento dell'ordine.
