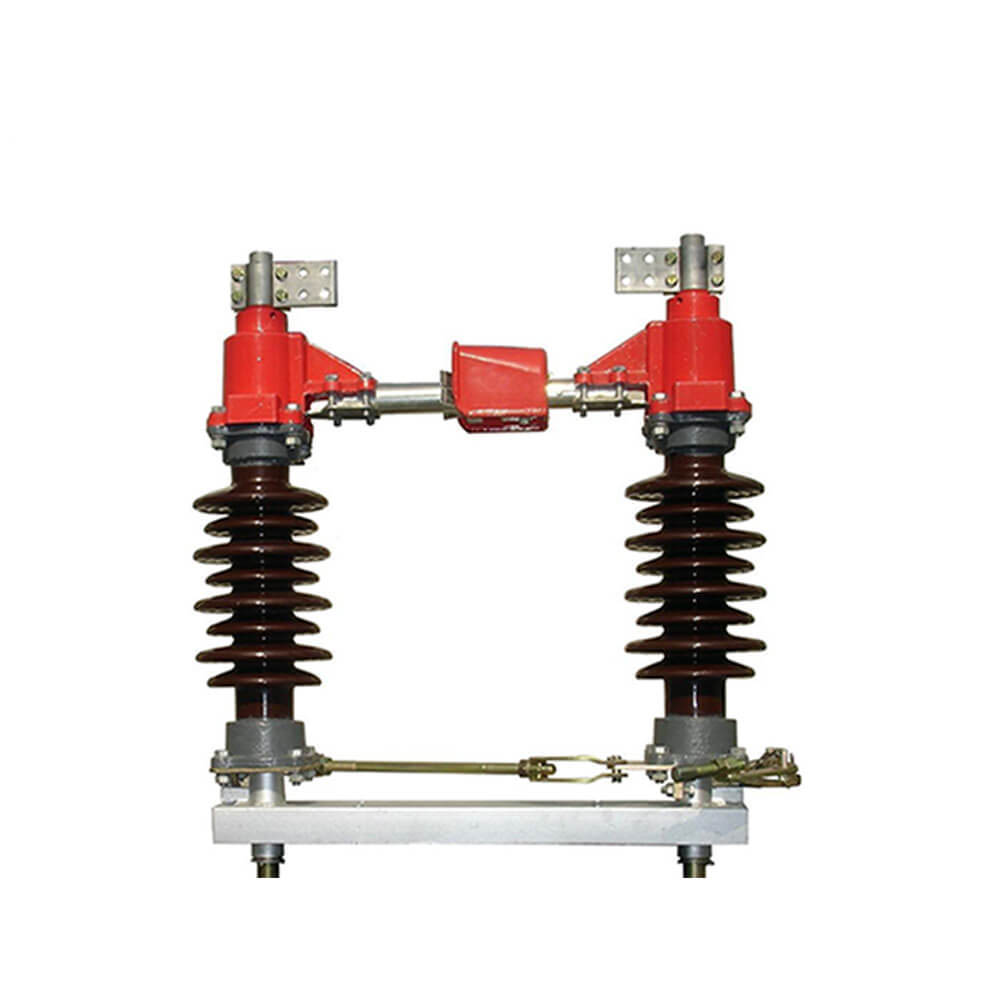

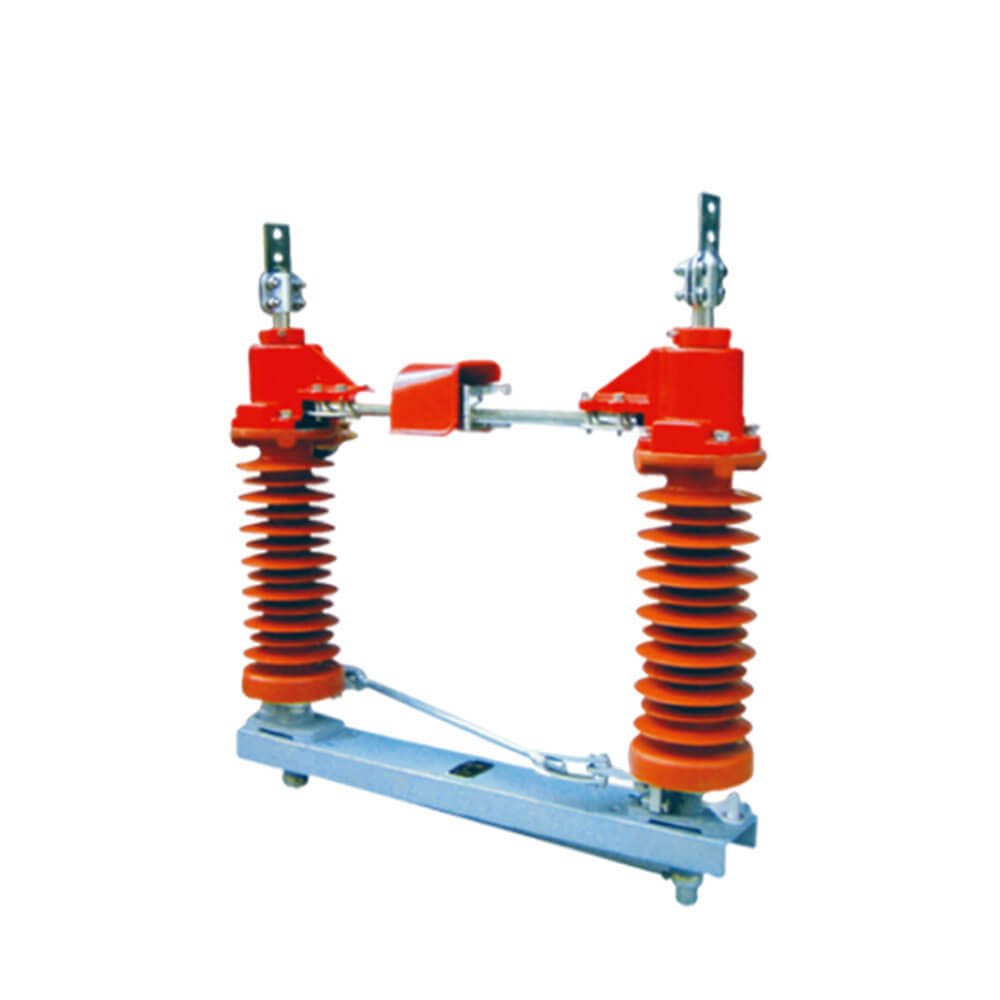

Sezionatore elettrico CA per esterni serie GW4 12kV 40,5kV Strega di isolamento unipolare

Sezionatore alta tensione per esterni GW4-12(40,5).

  Il sezionatore ad alta tensione è un importante dispositivo di commutazione nell'impianto elettrico della centrale elettrica e della sottostazione, che deve essere utilizzato insieme all'interruttore automatico ad alta tensione. Viene utilizzato per collegare, interrompere o modificare le linee di apparecchiature ad alta tensione in condizioni di tensione e carico. Le sue funzioni principali sono: garantire la sicurezza degli apparecchi e dei dispositivi elettrici ad alta tensione nei lavori di manutenzione, isolare la tensione, non può essere utilizzata e interrotta, la corrente di carico in ingresso e la corrente di cortocircuito, può essere utilizzata solo per alcune operazioni di commutazione che non producono un forte arco, vale a dire, non ha la funzione di estinzione dell'arco; a seconda del luogo di installazione, può essere suddiviso in tipo interno e tipo esterno, in base al numero di pilastri isolanti, tipo a colonna singola, tipo a doppia colonna e tipo a tre colonne, con apparecchiature opzionali per ciascun livello di tensione.

  Il sezionatore ad alta tensione CA per esterni GW4-12 (40,5) viene utilizzato per aprire e chiudere il circuito con tensione ma senza carico 50/60 Hz, sistema di alimentazione 12 (40,5) kV. È conforme agli standard IEC129-1984 sezionatore CA e interruttore di messa a terra e GB1985 e altri standard relativi.

Meccanismo di funzionamento

  Il sezionatore ad alta tensione può garantire la sicurezza di apparecchi e dispositivi elettrici ad alta tensione nei lavori di manutenzione e svolge il ruolo di tensione di isolamento. Non può essere utilizzato per interrompere, immettere la corrente di carico e interrompere la corrente di cortocircuito. Può essere utilizzato solo per alcune operazioni di commutazione che non producono un forte arco, vale a dire che non ha la funzione di estinzione dell'arco. A seconda delle diverse posizioni di installazione, può essere suddiviso in tipo interno ed esterno, e può essere suddiviso in tipo interno ed esterno in base al numero di pilastri isolanti Tipo a colonna, tipo a doppia colonna e tipo a tre colonne, con apparecchiature opzionali per ciascun livello di tensione. Può anche isolare in modo affidabile la parte di spegnimento del dispositivo di distribuzione ad alta tensione dalla parte sotto tensione, in modo da garantire la sicurezza dei lavori di manutenzione. Tutti i contatti del sezionatore di alta tensione sono esposti all'aria con evidenti punti di rottura. Il sezionatore non è dotato di dispositivo spegniarco, quindi non può essere utilizzato per interrompere la corrente di carico o la corrente di cortocircuito. Altrimenti, sotto l'azione dell'alta tensione, il punto di rottura produrrà un forte arco, che sarà difficile da estinguere e potrebbe anche causare flashover (cortocircuito tra fasi o fasi), bruciare l'apparecchiatura e mettere in pericolo la sicurezza personale. Si tratta di un grave incidente di "trazione del sezionatore con carico".

  Il sezionatore ad alta tensione può essere utilizzato anche per commutare alcuni circuiti per modificare la modalità operativa del sistema. Ad esempio, in un circuito a doppia sbarra, è possibile utilizzare un sezionatore ad alta tensione per commutare il circuito operativo da un bus all'altro.

Caratteristica della struttura

 Questo sezionatore è costituito da piedistallo, supporto isolante, materiale elettrico e meccanismo di comando. Ci sono due supporti su ciascun palo e la lama elettrica è installata sulla parte superiore di ciascun supporto e il punto di connessione delle due lame è tra i due supporti. Con l'azionamento del meccanismo operativo, le due lame possono ruotare orizzontalmente di novanta gradi per chiudersi. Possiamo collegare tre sezionatori unipolari a un interruttore tripolare di collegamento tramite un'asta di interconnessione. Questo sezionatore può essere abbinato al meccanismo manuale tipo CS11 o CS17, in questo caso CS17 può essere utilizzato in sezionatore con raccordo di messa a terra. (il meccanismo del motore può essere installato in base alle esigenze dell'utente), struttura ragionevole, funzionamento flessibile; installazione conveniente, in grado di utilizzare unipolare o tripolare; ampia distanza di contatto, isolamento sicuro e affidabile. Il tipo di messa a terra è flessibile in base alle esigenze dell'utente, è possibile scegliere la messa a terra doppia o senza messa a terra.

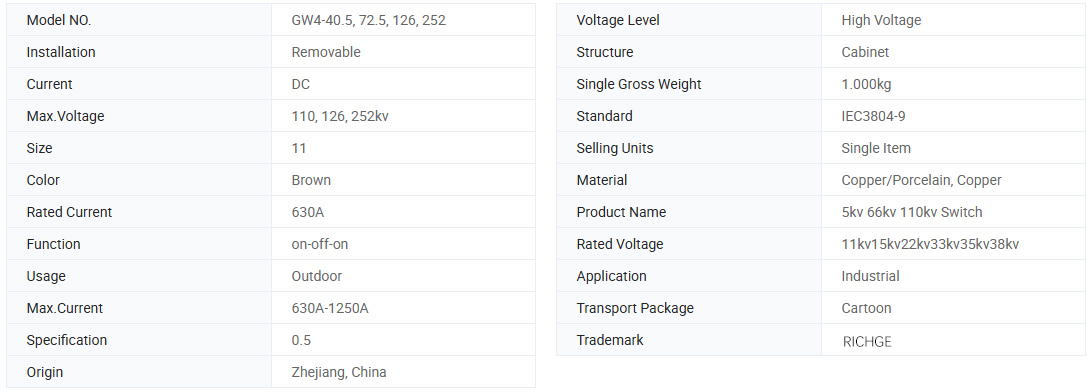

Informazioni di base.

Parametro tecnico

Modello	Tensione nominale (kV)	Corrente nominale (A)	Resistere alla corrente (kA)	4s a breve termine resistere alla corrente (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

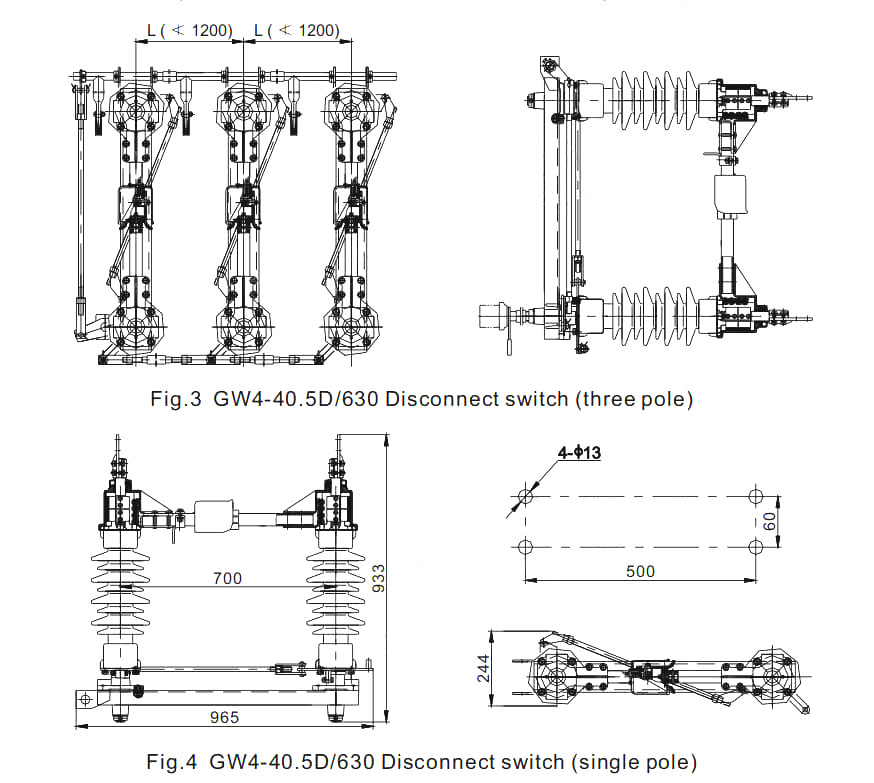

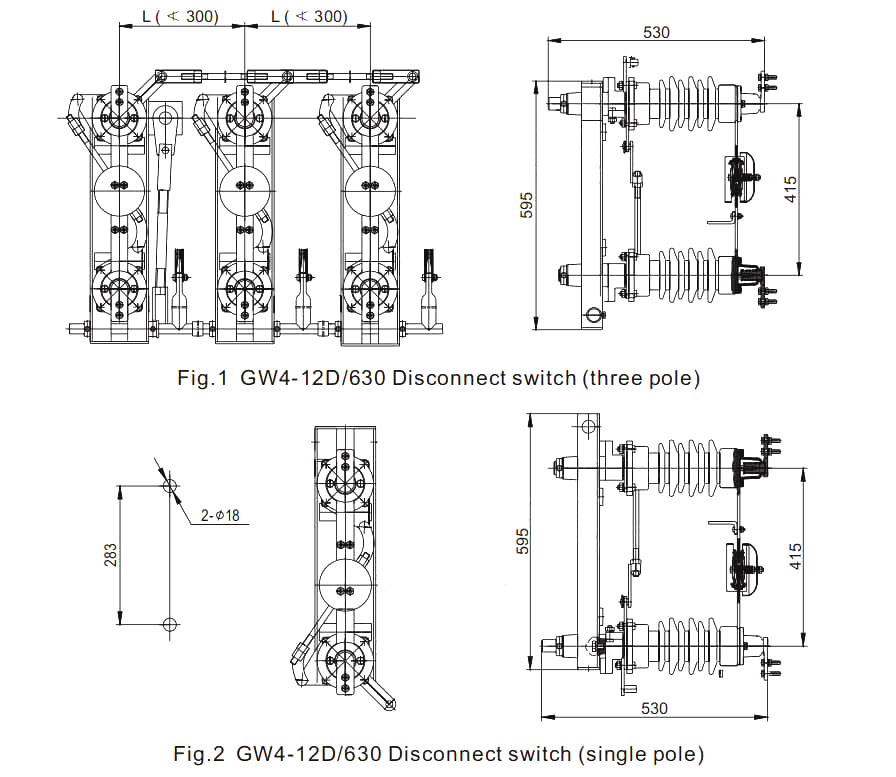

· Disegno

Utilizzare le condizioni ambientali

1.Altitudine: ≤3000m;

2. Temperatura ambiente: -25℃~+40℃;

3. Velocità del vento: ≤35 m/s;

4. Grado di inquinamento: ≤III;

5. Intensità del terremoto: ≤8 gradi;

6. Le occasioni applicabili non devono contenere gas infiammabili, esplosivi o caustici.

Istruzioni per l'ordinazione

●Accetta OEM e ODM: SÌ

●Certificato: CE, rapporti di prova

●Tempo di produzione: 7~ 12 giorni lavorativi

●Periodo di garanzia: 12 mesi

●Tempi di consegna: 15 giorni

●Quando si ordina questo interruttore, indicare le specifiche del modello, la tensione nominale, la corrente nominale e altri dati tecnici.

●Se ci sono requisiti speciali, puoi negoziare per risolverli.
