Fornisce l'interruttore del coltello a doppia potenza ad alta tensione per esterni attraverso interruttori di disconnessione della parete

Liyond fornisce interruttore a doppia potenza di isolamento a doppia potenza di esterno attraverso interruttori di disconnessione della parete

Struttura e principio di lavoro

     La parte conduttiva di GN19-12/400, 630, 1000, 1250 interruttore di disconnessione di tipo è fissata sulla base da due isolanti di pilastro per ciascuna fase. (GN19-12C/400, 630, 1000, 1250 Tipo ha un isolante per pilastro e un isolante involucro in porcellana.) Le tre fasi sono installate in parallelo e la parte conduttiva è costituita da contatti statici di coltelli da contatto e titolari di contatto (o aste conduttive). Ogni fase del coltello da contatto è collegata al centro dell'isolante della cravatta, isolante per cravatta e installata sulla base del mandrino collegato. Il mandrino è collegato all'asta di collegamento (fornito dall'utente) e tipo CS6-1 di meccanismo di spostamento attraverso la maniglia. Il coltello da contatto in collegamento è composto da due piastre di rame scanalato, che non solo aumenta l'area di dissipazione del calore del coltello a contatto per ridurre la temperatura inferiore, ma migliora anche la resistenza meccanica del coltello a contatto, in modo che la stabilità dinamica dell'interruttore sia migliorata. Un'estremità del coltello da contatto è montata sul blocco di contatto (o sull'asta conduttiva) da un bullone (auto di shaw). GN19-12/1000, 1250 a contatto con l'installazione della piastra di bloccaggio magnetico, più lo scopo della piastra di bloccaggio magnetico è che quando una grande corrente di cortocircuito per migliorare il coltello da contatto con la scanalatura tra il | attrazione. GN19-12/400, 630 interruttori di disconnessione hanno un piccolo limite attraverso la corrente, quindi non è necessario aggiungere una piastra di bloccaggio magnetico.

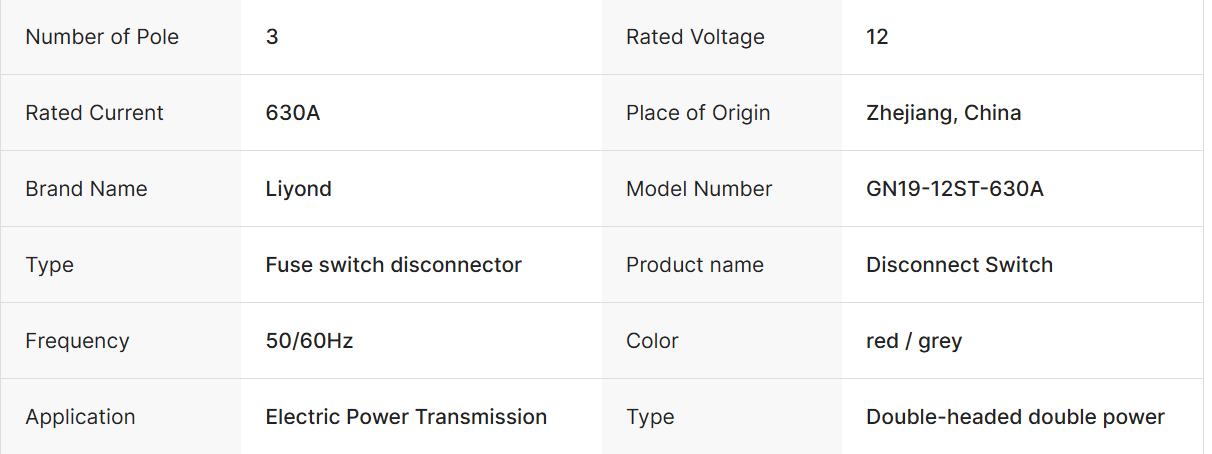

Attributi chiave

Informazioni di base

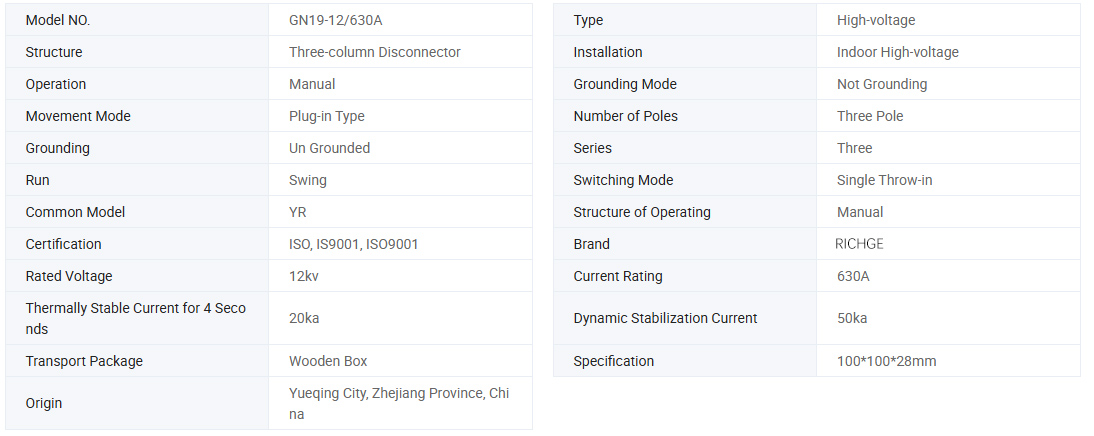

Parametro tecnico

Modello	Tensione nominale (KV)	Corrente nominale (UN)	Valutazione di breve durata resisti alla corrente (The / 4s)	Picco di picco valutato Restringi la corrente (IL)
GN19-12 / 400-122.5	12	400	12.5	31.5
GN19-12 / 630-20	12	630	20	50
GN19-12 / 1000-31.5	12	1000	31.5	80
GN19-12 / 1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

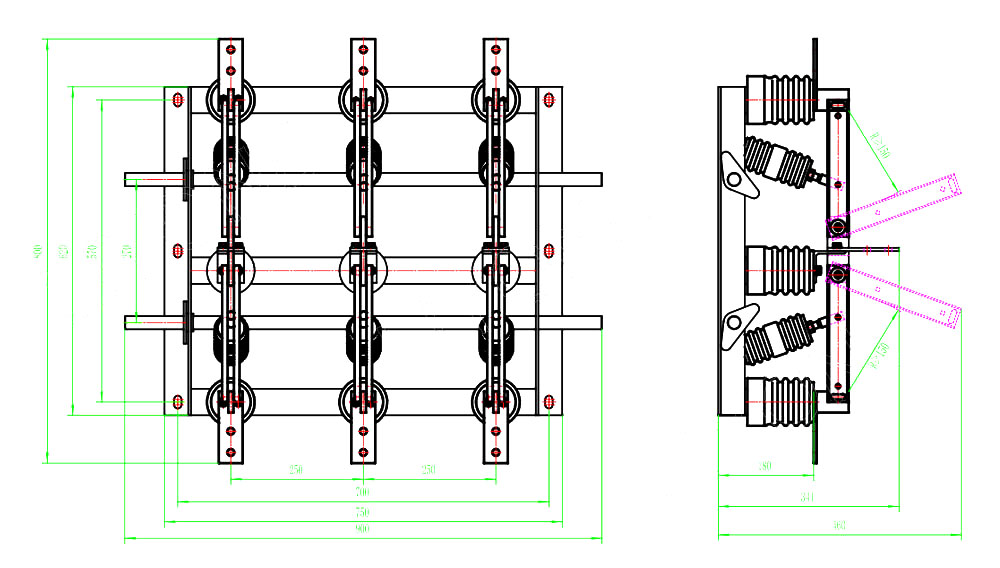

Disegno

Usa le condizioni ambientali

1. Il limite superiore della temperatura ambiente +40 ℃, il limite inferiore -L0 ℃, NOTA: consentire lo stoccaggio e il trasporto a -25 ℃

2.altitude non più di 1000 m

3. Umidità relativa: la media giornaliera non è superiore al 95%, la media mensile non è superiore al 90%

4. Pressione del vapore acqueo: la media giornaliera non è superiore a 2,2 × 10-3MPA, la media mensile non è superiore a 1,8 × 10-3MPA

5. L'aria circostante dovrebbe essere libera da gas corrosivi o combustibili, vapore acqueo e altri ovvi inquinamento.

6. Nessuna vibrazione regolare e violenta.

Nota: consultare il produttore per risolvere il problema se non è in linea con le condizioni di cui sopra

Istruzioni di ordinazione

● Accetta OEM e ODM: sì

● Certificato: CE, report di test

● Tempo di produzione: 7 ~ 12 giorni lavorativi

● Periodo di garanzia: 12 mesi

● Tempo di consegna: 15 giorni

● Quando si ordina questo interruttore, indicare la specifica del modello, la tensione nominale, la corrente nominale e altri dati tecnici.

● Se ci sono requisiti speciali, è possibile negoziare i nostri per risolverli.
