Stile parallelo meccanico serie HFP

Pinza pneumatica parallela economica a leva serie HFP

Marca: SOLH di Riche Technology

Panoramica del prodotto

     La serie SOLH HFP adotta la trasmissione a leva meccanica per l'apertura e la chiusura parallela a 2 griffe. Punti di forza: semplice meccanismo a leva con prezzo competitivo, prestazioni di bloccaggio stabili, montaggio universale su tre lati, magnete preinstallato in fabbrica e lunga durata resistente all'usura. È la soluzione economica tradizionale con pinze parallele per carico/scarico ad alta frequenza con carichi leggeri e stazioni automatizzate sensibili ai costi.

Struttura principale e caratteristiche operative

     - Principio di funzionamento: il pistone spinge il gruppo leva per azionare due ganasce per il movimento parallelo. Azionamento a leva meccanica pura, meno componenti, bassi costi di manutenzione.

     -- Caratteristiche della forza: le ganasce si bloccano quando il pistone si estende e si rilasciano quando si ritrae. La forza di bloccaggio è superiore del 20%~30% rispetto alla forza di apertura per un fissaggio più sicuro del pezzo.

     -- Stabilità e precisione: l'ampia superficie di contatto tra le ganasce e il corpo principale riduce le vibrazioni e migliora la precisione del serraggio. Le piastre separatrici in metallo isolano le superfici di attrito per ridurre l'abrasione e prolungare la durata.

     -- Montaggio flessibile: tre facce di montaggio (laterale/inferiore/posteriore). Le scanalature del sensore integrate supportano l'installazione diretta dell'interruttore magnetico senza staffe aggiuntive.

     -- Materiale e durata: corpo in alluminio anodizzato duro, parti della leva resistenti all'usura e ganasce in acciaio inossidabile. Durata del ciclo meccanico ≥ 5 milioni di volte, adatta per il funzionamento continuo di automazione ad alta frequenza.

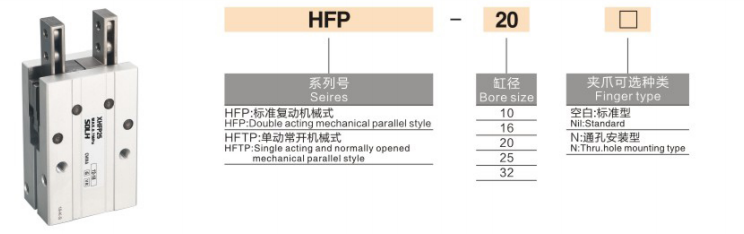

Regola di codifica del modello completa

  1. Esempio di modello: HFP20+2CS1-G

 2. Esempi di riferimenti di ordine standard

     -- HFP16: alesaggio 16, modello base a doppio effetto senza interruttore

     -- HFP25N: foro 25, versione con montaggio a foro passante

     -- HFP32+2CS1-G: alesaggio 32, dotato di due interruttori magnetici CS1-G

Specifiche tecniche del nucleo universale (doppio effetto a 0,5 MPa)

Principali vantaggi competitivi

   1. Eccellente struttura della leva in termini di rapporto costo-prestazioni

     -- La semplice trasmissione meccanica riduce il numero delle parti. Prestazioni vicine alle pinze parallele di fascia alta, mentre il prezzo raggiunge solo 1/2~2/3 dei modelli con binario di guida.

   2. Una maggiore forza di serraggio aumenta la sicurezza

     -- La forza di bloccaggio durante l'estensione è maggiore del 20%~30% rispetto alla forza di rilascio, riducendo così il rischio di scivolamento del pezzo in condizioni di carico leggero.

   3. Montaggio universale in tre direzioni

     -- Fori di montaggio disponibili sui lati, sul fondo e sul retro, supportano il montaggio orizzontale, verticale e laterale per una facile messa in servizio in loco.

   4. Magnete incorporato, pronto per l'installazione del sensore

     -- Magnete permanente integrato di serie. Scanalature di scorrimento riservate al corpo per interruttori CS1-G; non sono necessarie staffe di montaggio aggiuntive.

   5. Design resistente all'usura per operazioni ad alto ciclo

     -- I separatori anti-attrito in metallo riducono l'abrasione dei componenti, garantendo una lunga durata operativa per le linee di produzione automatizzate continue.

Forme di montaggio e applicazioni industriali tipiche

   1. Opzioni di montaggio

     -- Montaggio laterale: bloccaggio orizzontale per carico/scarico linea di montaggio

     -- Montaggio dal basso: sollevamento verticale per stampaggio a iniezione e prelievo e posizionamento di macchine utensili

     -- Montaggio posteriore: presa laterale per stazioni strette e ristrette

   3. Scenari applicativi tipici

     -- 3C ed elettronica: presa di componenti in plastica miniaturizzati, parti hardware e alloggiamenti di batterie

     -- Componenti Automotive: Trasferimento di piccole parti stampate, elementi in gomma e finiture interne

     -- Imballaggio e logistica: raccolta di piccoli cartoni, sacchetti di plastica e pallet in miniatura

     -- Automazione generale: bloccaggio del posizionamento della stazione e movimentazione alternativa ad alta frequenza

Confronto di selezione: leva HFP VS perno HFY VS pinza guida lineare MHZ2

Guida alla selezione rapida in 3 passaggi

   1. Selezione del foro in base alla massa del pezzo

     --10 ≤1 kg;16 =1~2kg;20 =2~3kg;25 =3~5kg;32 =5~8kg. Riserva margine di sicurezza ≥30%.

   2. Verifica della corsa

     -- Assicurarsi che la corsa delle ganasce sia ≥ alla dimensione esterna del pezzo più uno spazio minimo di 2 mm per evitare interferenze meccaniche.

   3. Corrispondenza della configurazione

     -- Interblocco automatico del segnale: equipaggiare due interruttori magnetici CS1-G per rilevare lo stato aperto e chiuso.

     -- Disposizione dell'apparecchiatura confinata: il montaggio su tre lati dell'HFP offre soluzioni di installazione flessibili.

Riassunto di una frase
