Pinza pneumatica oscillante con perno di tipo Y serie HFY

Marca: SOLH di Riche Technology

Panoramica del prodotto

     La serie SOLH HFY è una pinza oscillante compatta a forma di Y azionata da un pistone singolo e un meccanismo a leva girevole, alternativa diretta a SMC MHC2. Caratteristiche principali: amplificazione della coppia della leva per una forte forza di serraggio, ampio angolo di apertura dell'oscillazione, corpo sottile per uno spazio di installazione ristretto. Ideale per piccoli componenti rotondi, curvi e irregolari, ampiamente utilizzato in elettronica, hardware, parti in plastica e stazioni di assemblaggio leggere.

Struttura principale e principio di funzionamento

   1. Trasmissione: il pistone singolo spinge il gruppo della leva del perno per convertire il movimento lineare in un movimento oscillante di tipo Y. La struttura della leva amplifica la coppia in uscita per un bloccaggio potente.

   2. Modalità operative

     -- HFY: Doppio effetto (standard) – controllo dell'aria bidirezionale per apertura e chiusura

     -- HFTY: Morsetti di alimentazione aria a semplice effetto normalmente aperti; la molla si apre automaticamente dopo la perdita di pressione

   3. Angolo di oscillazione: apertura massima +30°, chiusura eccessiva -10°, oscillazione effettiva totale ca. 40°, offre spazio di apertura sufficiente per la raccolta dei pezzi.

   4. Costruzione: corpo in alluminio anodizzato duro, ganasce ad alta resistenza, anello magnetico incorporato. Tre superfici di montaggio (inferiore/laterale/posteriore). Valvole a farfalla regolabili integrate per il controllo indipendente della velocità.

   5. Precisione della posizione: precisione di posizionamento ripetuta ± 0,02 mm, stabile per il prelievo di precisione leggero.

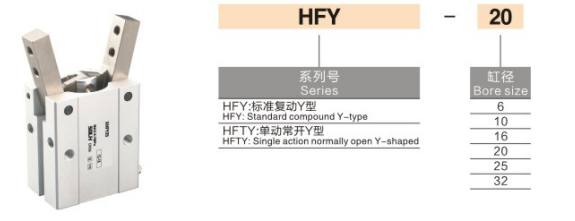

Regola di codifica del modello completa

   1. Esempio di modello: HFY20-M9BW

  2. Riferimento all'ordine standard

     HFY25-M9BW Alesaggio 25, doppio effetto, dotato di interruttore magnetico M9BW (cavo 1 m).

Specifiche tecniche del nucleo universale

Tabella dell'angolo di oscillazione e della coppia di serraggio (@0,5MPa, ganasce standard)

⚠️ Nota importante: la coppia di serraggio diminuisce all'aumentare della lunghezza dell'estensione della mascella. Durante il calcolo del carico è necessario riservare un fattore di sicurezza ≥ 1,5.

Scenari applicativi preferiti

   ✅ Dai priorità all'HFY se:

     -- I pezzi sono componenti miniaturizzati rotondi, arcuati o irregolari (terminali elettronici, piccoli alloggiamenti in plastica)

     -- Richiede un angolo di apertura relativamente ampio (~40°) all'interno di un involucro di installazione limitato

     -- Disposizione dell'attrezzatura limitata in altezza/larghezza; La struttura oscillante a Y consente di risparmiare più spazio rispetto alle pinze parallele

     -- Carico leggero ≤5 kg, cicli ad alta frequenza, richiedono un attuatore conveniente

     -- È necessario un montaggio flessibile su tre superfici per utensili personalizzati compatti

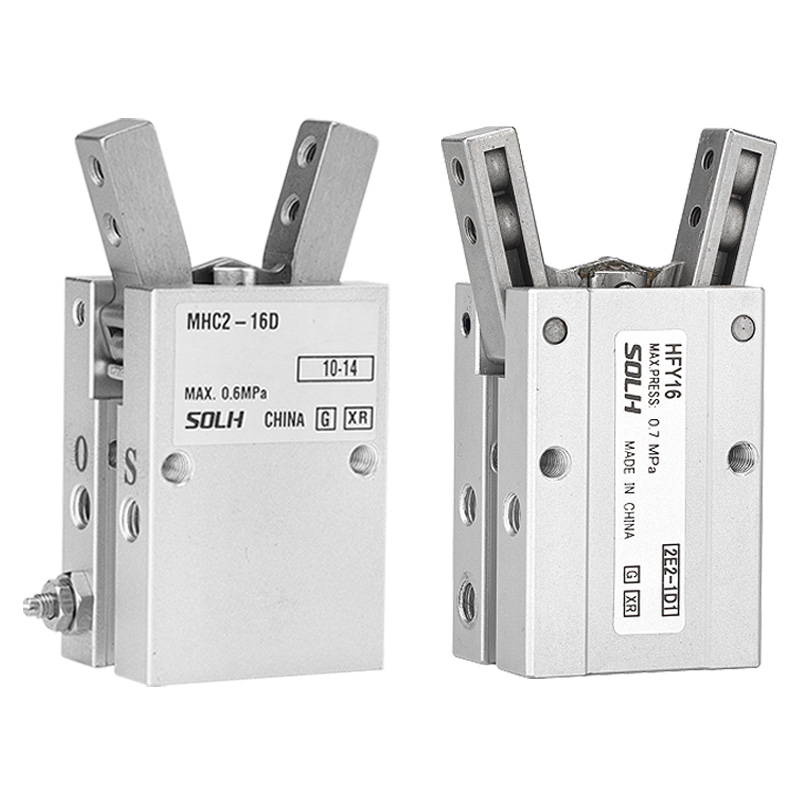

Confronto di selezione: HFY VS SMC MHC2

Linee guida per la selezione delle chiavi

   1. Selezione del foro in base alla massa del pezzo e all'estensione della ganascia

     -- Carico leggero ≤1kg → ø6/10; Carico medio 1~5kg → ø16~32

   2. Selezione della modalità operativa

     -- Produzione continua generale → HFY a doppio effetto

     -- Necessita di apertura automatica dopo un'interruzione di corrente → HFTY a semplice effetto NO

   3. Disposizione di montaggio

     -- Preferibile montaggio inferiore predefinito; montaggio laterale per larghezza ridotta; supporto posteriore per stazioni di trasferimento in catena di montaggio

   4. Regolazione della velocità

     -- Utilizza valvole a farfalla regolabili integrate per controllare la velocità di oscillazione ed evitare l'impatto del pezzo

   5. Feedback sulla posizione

     -- Installare gli interruttori magnetici CMSH / DS1-G su doppie scanalature per rilevare lo stato completamente aperto e chiuso

Riassunto di una frase

     La pinza pneumatica con oscillazione a perno di tipo SOLH HFY adotta una struttura di amplificazione della coppia con leva a pistone singolo, disponibile in HFY a doppio effetto e NO HFTY a semplice effetto, montaggio su tre superfici con valvola a farfalla incorporata e fessura per interruttore magnetico, alternativa economica a MHC2 per la raccolta di carichi leggeri ad alta frequenza di piccole parti rotonde e irregolari in 3C, hardware e apparecchiature di automazione in plastica.
