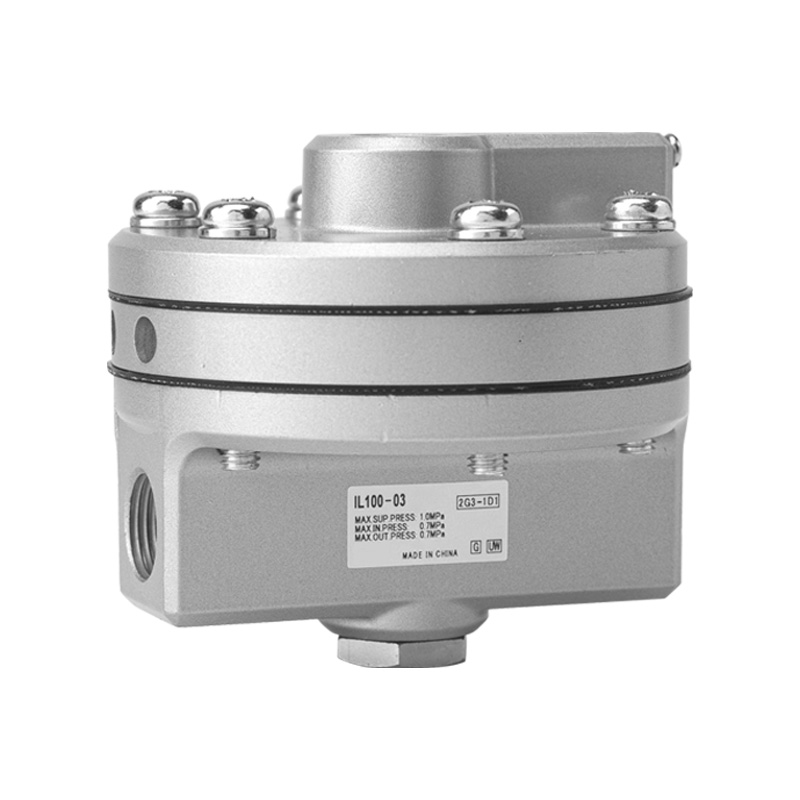

Relè booster di precisione 1:1 serie IL100 (amplificatore pneumatico)

Marca: SOLH di Riche Technology

Posizionamento del prodotto

     La serie IL100 è un relè booster di precisione 1:1 completamente intercambiabile con i modelli originali SMC, noto anche come amplificatore di segnale pneumatico o booster di volume. La sua funzione principale è convertire i segnali di controllo a basso flusso in uscita d'aria ad alto flusso a pressione uguale. Risolve efficacemente i problemi di risposta lenta causati da tubazioni lunghe e attuatori pneumatici di grande volume, caratterizzato da precisione eccezionale, capacità di flusso ultra-grande e velocità di risposta ultrarapida.

 Funzione principale e principio di funzionamento

  1. Definizione fondamentale

       Amplificatore pneumatico di segnale e volume con monitoraggio preciso della pressione 1:1 (la pressione di uscita è strettamente uguale alla pressione del segnale di ingresso).

  2. Logica di funzionamento

     --SIG (porta segnale): riceve l'uscita della pressione di controllo a basso flusso dai posizionatori o dai regolatori di pressione

     --SUP (porta di alimentazione): collegare all'alimentazione principale di aria compressa, pressione di alimentazione massima 1,0 MPa

     --OUT (porta di uscita): fornisce aria ad alto flusso alla stessa pressione per azionare attuatori di grandi dimensioni

     --EXH (porta di scarico): scarica rapidamente l'aria residua quando la pressione del segnale di controllo diminuisce

 3. Valore fondamentale

     Mantiene l'esatta pressione del segnale amplificando al tempo stesso il flusso in uscita, accelerando drasticamente il movimento dell'attuatore.

Caratteristiche principali principali

   1. Flusso ultraelevato e risposta immediata

     -- Portata massima: 6.000 l/min (ANR) con una pressione di alimentazione di 0,7 MPa

     -- Coefficiente di flusso Cv = 1,1

     --Perfetto per tubazioni a lunga distanza, cilindri di grande diametro e attuatori a membrana di grandi dimensioni

   2. Monitoraggio della pressione 1:1 ad alta precisione

     --Errore di linearità entro ±1% fondo scala

     --Isteresi ≤ 1% fondo scala

     --Replica precisa della pressione con caduta di pressione pari a zero e nessuna deriva a lungo termine

   3. Opzioni thread per porte multiple

     --Dimensioni attacchi: 02 (Rc1/4), 03 (Rc3/8)

     --Filetto standard: Rc; opzionale NPT (suffisso N), filettatura parallela G (suffisso F)

     --Quattro porte dedicate: segnale SIG, alimentazione SUP, uscita OUT, scarico EXH

   4. Ampia temperatura e versioni personalizzate speciali

     --Modello standard: -5 ~ +60℃

     --Versione L a bassa temperatura: -30 ~ +60 ℃

     --Versione T per alte temperature: -5 ~ +100 ℃

     --Versione S senza rame: compatibile con la produzione di semiconduttori e gas inerte di elevata purezza

   5. Struttura compatta durevole

     --Corpo principale: lega di alluminio con rivestimento in vernice anticorrosione argento

     --Peso netto: 0,56 kg

     --Due metodi di montaggio: installazione filettata diretta; staffa di montaggio metallica opzionale (suffisso B)

Tabella completa delle specifiche tecniche

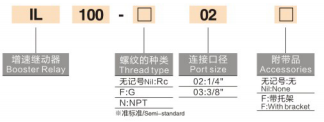

Spiegazione del codice modello (IL100-□-□-□-□)

   Esempio: IL100-02-N-L-B

     --IL100: Codice serie base

     --02 / 03: Dimensioni attacco (1/4" / 3/8")

     --Suffisso filettatura: N=filettatura NPT; nessun suffisso=Rc; Filettatura F=G

     --Suffisso versione speciale: L=bassa temperatura; T=alta temperatura; S=senza rame

     --B: Dotato di staffa di montaggio (nessun suffisso = senza staffa)

   Modelli standard comuni

     --IL100-02: attacco Rc1/4, temperatura standard, senza staffa

     --IL100-03-B: attacco Rc3/8, temperatura standard, con staffa di montaggio

     --IL100-N03-L: filettatura NPT 3/8, variante resistente alle basse temperature

Scenari applicativi tipici

     --Valvole di controllo del processo: valvole di regolazione pneumatiche e attuatori a membrana, abbinati a posizionatori per aumentare la velocità di attuazione

     --Condutture dell'aria strumentale a lunga distanza: elimina la risposta lenta causata da tubazioni lunghe tra trasmettitori e attuatori

     --Cilindri pneumatici di grande volume: attuatori meccanici di sollevamento, bloccaggio e corsa elevata per carichi pesanti

     --Anelli di posizionamento ad alta precisione: sistemi pneumatici che richiedono un monitoraggio preciso della pressione e una risposta rapida

     --Apparecchiature per semiconduttori e gas ad elevata purezza: variante S senza rame per ambienti di processo puliti

Riassunto di una frase

     Il relè booster intercambiabile SOLH IL100 offre un monitoraggio preciso della pressione 1:1, un flusso elevato massimo di 6.000 l/min e un'elevata linearità del ±1% con risposta ultrarapida, appositamente progettato per eliminare il ritardo di attuazione lento in tubazioni lunghe e sistemi pneumatici di grande volume.
